关于在Revit中使用干扰线自由控制自适应构件模型

    来源丨益埃毕杯2016年全国大学生Revit作品大赛技术支持组

    在Revit中使用干扰线自由控制自适应构件模型，例如下图所示

    1.首先打开公制体量族，复制多个参照平面，然后任意画几根模型线，将模型线以交点的方式选取参照平面来分割，类似下图

    2.根据自己需求绘制干扰线

    3.绘制构件

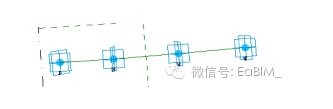

    首先新建一个自适应常规模型族，绘制4个自适应点（这里是要与绘制的模型线数量相同的），用参照线使其连接

    设置好参照平面，绘制自己需要的构件模型

    例如：

    载入到公制体量中，利用重复命令，生成形体，如下图所示
