1.管段范围设置

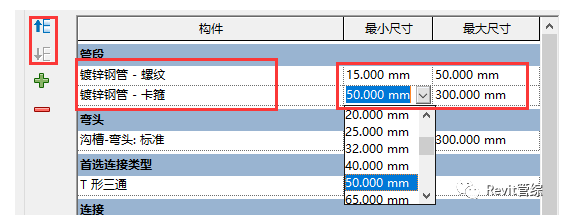

先将管段的连接方式设置正确。
例：将消防管的管道类型，螺纹范围设置为DN15~DN50，卡箍设置设置为为DN50~DN300
注意：这里范围并不存在≥或者≤的包含关系，而完全是根据设置的排序来进行的，也就是说同样存在D50的尺寸，这里的螺纹连接排序靠前，所以被优先使用。
2.管件范围设置
接下来我们继续设置管件的类型；
问题就来了，大多数人可能都会在这里出错！

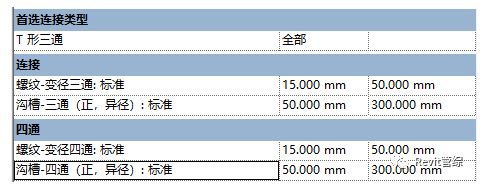

例如像下面的三通和三通设置，按管段同样的范围进行设置是错的：
因为我们忽略了变径的因素，比如DN100×32的这样变径三通就无法生成了。
刚才我们提到了，这里的管件使用完全是根据排序来的，这样就有办法了：
只要把沟槽三通的下限管径调小一些就可以了，比如DN32
这样即使DN50×32的变径三通依然会用螺纹连接，而在DN100×32的时候会继续在沟槽三通中寻找管件，去补全缺少的类型
当然事情没有那么简单我们现场并不会按这样去操作。
3.机械连接的设置
我们还需要考虑一个比较重要的因素，那就是机械三通和四通的选用。
将原来的沟槽-三通范围调回到DN50~DN300；
再添加一个范围为DN32~DN100的螺纹-机械三通；
这样在DN100×32的三通连接下，Revit找不到合适沟槽三通尺寸，就会选用最后的螺纹-机械三通了，机械四通也是同样的方法：
不过我们现场的还会用到沟槽-机械三通、法兰连接、承插连接等等各种类型，甚至什么范围用正三通什么范围用变径三通等等，也能按一样的思路根据优先级顺序让Revit来选取最合适的类型。
当然结合了比较多的因素后这一部分设置会比较复杂，不过也是一劳永逸的事情，同时还能让我们了解Revit更多强大的参数化驱动的机制。
工具只是一方面，而我们的专业技术能力是更重要的另一方面，循序渐进地去成长和学习，往往比偷懒省事地搬来“现成品”会更有价值，你说呢？
