Revit屋顶如何编辑?在revit中屋顶编辑线移动的问题?

image_print阅读模式

    文章来源:柏慕进业

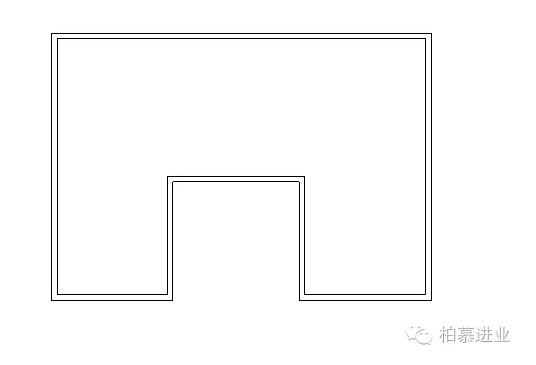

    1)首先绘制几面这样的墙体,主要做测试用,如图1所示:

    图1

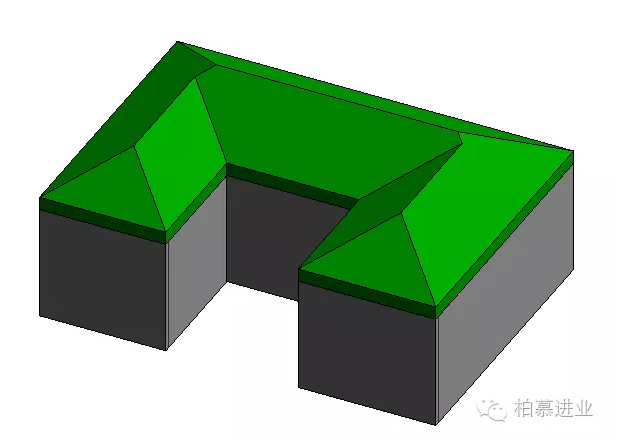

    2)然后用拾取墙的命令为其添加屋顶,如图2所示:

    图2

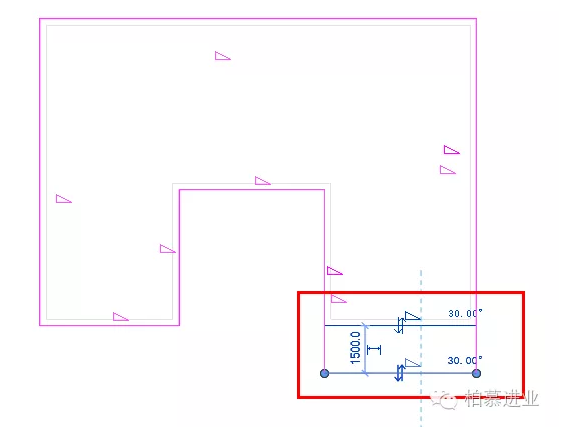

    3)单击屋顶,进行编辑,右侧采用往下拖动的方式,如图3所示:

    图3

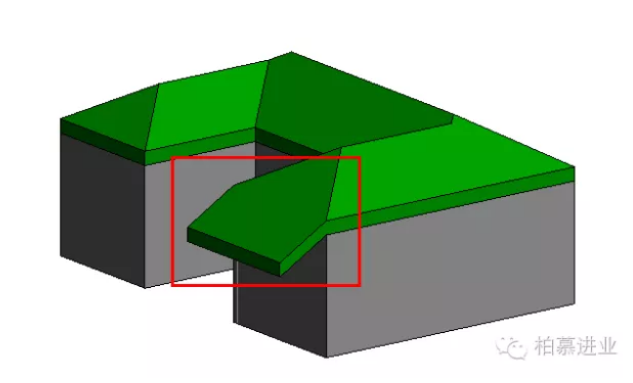

    4)完成之后的效果如图,原因在于,直接拖动,系统会默认为原来的坡度,所以在拖动的时候,屋顶屋檐会往下移动,如图4所示:

    图4

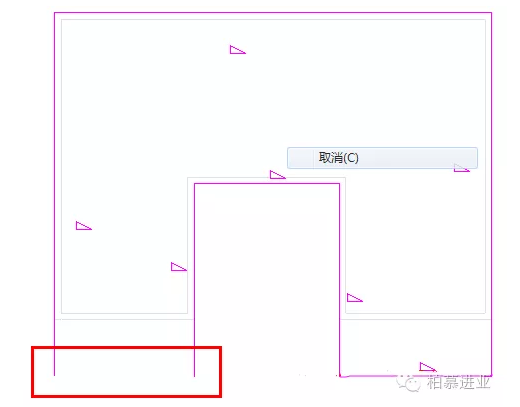

    5)接下来,将左侧的编辑线也往下移动,但区别的是拖动到正确位置后,将线删掉,重新绘制,这时系统会默认为重新定义坡度,而不是沿着原来的坡度进行拉伸。如图5所示:

    图5

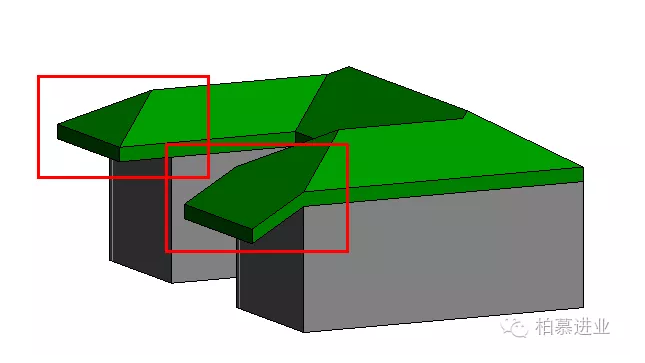

    6)点击完成之后,会明显的看到两种方法的结果。如图6所示:

    图6
