关于Revit模型结构框架核查

在检查结构模型时，结构框架往往是我们检查的重点。但由于其数量众多，费时费劲，在对结构梁上标记时默认只有宽高信息，是否有标高偏移却不得而知，如图：

通过标记可以得知这两根梁同为400x800mm，但在实际项目中有个很现实的问题就是因为升降板的关系，相同的类型的结构梁其起/终点标高偏移很可能不同。默认情况下，要查看起/终点标高偏移只能选中该梁在实例属性中寻找，如图：

这种方法来查看结构梁的起/终点标高偏移值无疑是比较繁琐的，这里介绍一种比较好的方法来解决，那就是利改造结构框架的标记族。

先选中结构框架标记族，然后选择“编辑族”，如图：

进入到族后，先选择该标签，再对其进行编辑，如图：

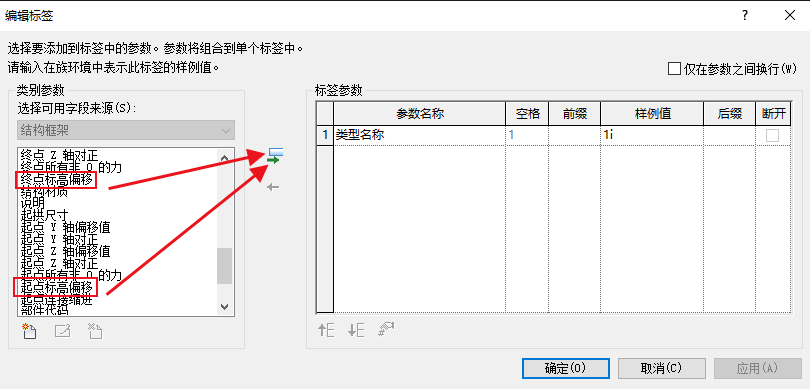

在“编辑标签”面板内，将起点标高偏移、终点标高偏移加入到标签参数内，如图：

编辑完成后确定，然后载入到项目：

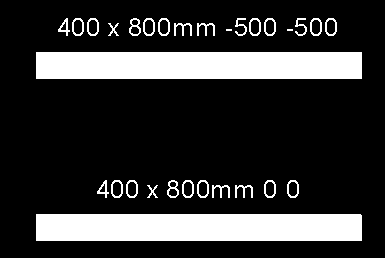

在弹出的对话中选择第二项“覆盖现有版本及其参数值”，该标记就自动识别并显示每一条梁各自的起/终点标高偏移值，如图：
