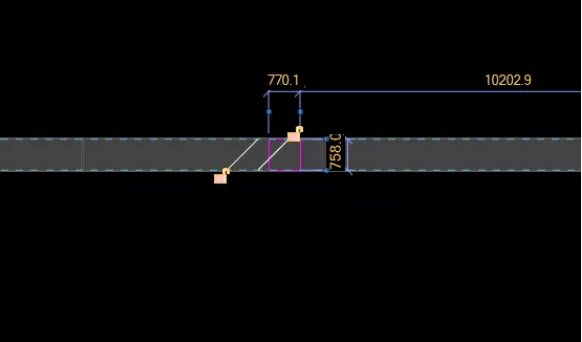

1、按照图纸绘制好梁。

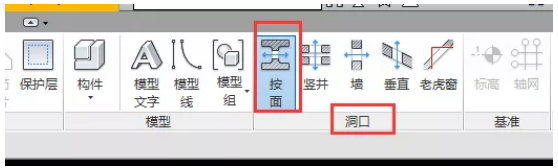

2、去到合适的立面,选择洞口—按面。
3、选择开洞的形状。
4、绘制。

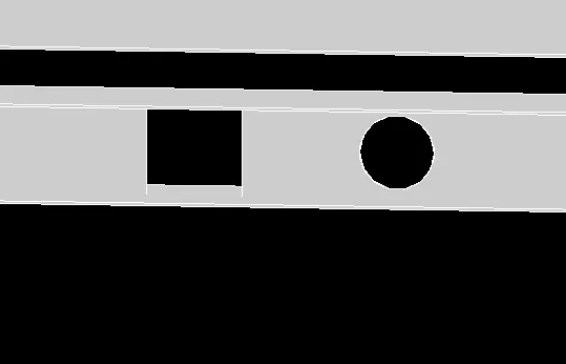

5、完成。
BIM小技巧:Revit梁开洞要求
留洞要求:
1.对于预埋钢套管,当预埋位置设置在跨中L/3范围内时,要求:
①洞口大小必须小于或等于0.4倍的梁高;
②洞口上边缘距梁上边必须大于或等于0.3倍的梁高;
③洞口下边缘距梁下边必须大于或等于150mm;
④相邻两个洞口的中心间距应不小于2倍的较大洞口直径。
以上四条必须同时满足,对不满足此要求的钢套管大小、标高及位置应作相应调整。
2.当预埋位置设置在梁端L/3范围内时,要求:
①洞口大小必须小于或等于0.3倍的梁高;
②洞口上边缘距梁上边必须大于或等于0.35倍的梁高;
③洞口下边缘距梁下边必须大于或等于150mm;
④洞边到梁边或柱边的距离必须大于或等于1.5梁高;
⑤相邻两个洞口的中心间距应不小于3倍的较大洞口直径。
以上五条必须同时满足,对不满足此要求的钢套管大小、标高及位置应作相应调整。
