如何用 Revit做不规则的墙体?

image_print阅读模式

Revit软件中墙体均为规则墙体,那么怎么做不规则墙体呢?下面进行讲解。

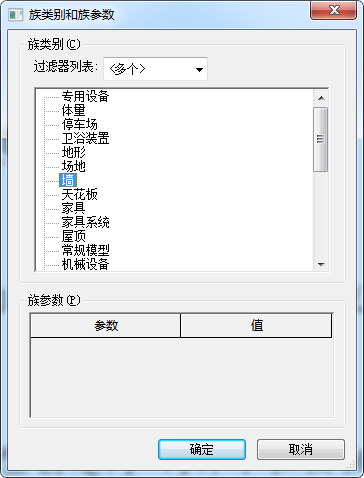

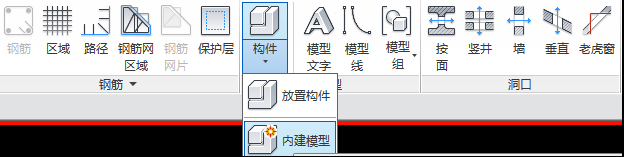

1、打开“结构”选项卡中“构件”下拉按钮,点击“内建模型”,选择族类别为“墙”,并命名,如图所示。

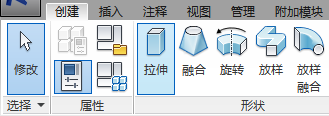

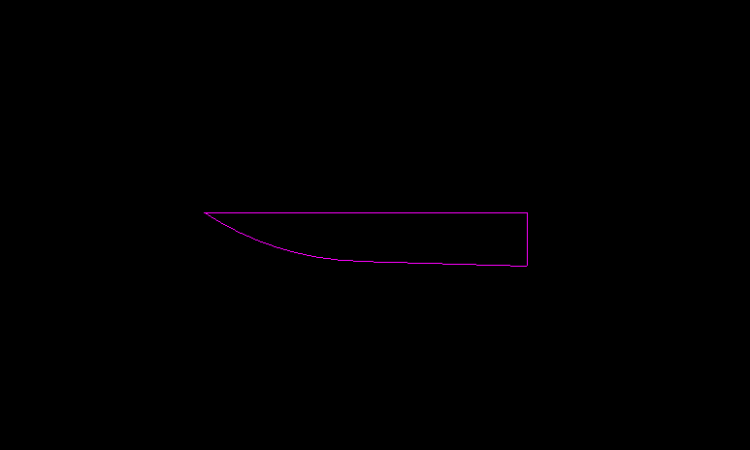

2、创建实体,这里用的是拉伸命令创建形体的方式,点击完成模型。

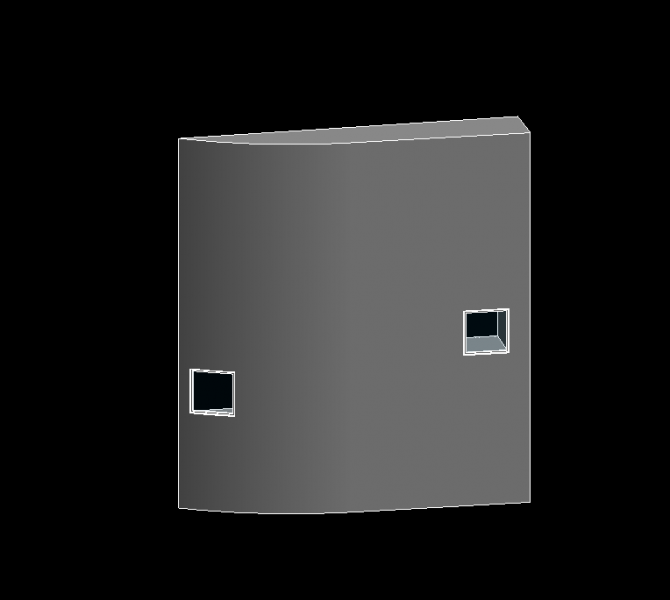

3、完成这个内建模型的创建,就可以直接插入窗户了。注意从墙的哪一面插入窗户,会导致窗户的适应结果不同,如图所示。
