关于在Revit中CAD图层的处理

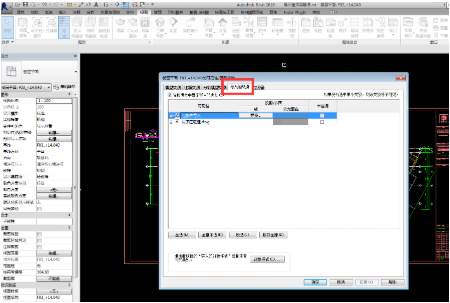

在现阶段建模的过程当中，我们一般都会把CAD图纸导入到revit中来进行建模。众所周知，CAD中的图层非常多，我们一般将CAD导入到revit之前会将没用的图层处理掉再进行导入。但是，当我们想把已经导入到revit中的图纸再进行处理怎么办？如下图：

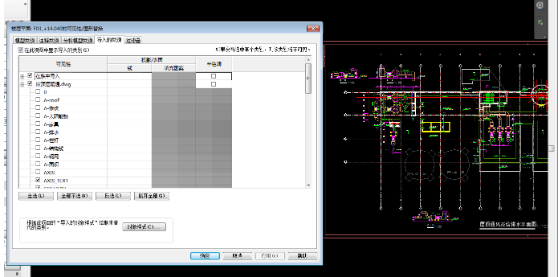

双加快捷键VV（可见性），点击导入的类别，我们从外面导进来的图纸都会到这里，找到你想要处理的图纸，点击图纸名称前面的的小加号，如下图：



  当我们点开小加号的时候，会出现一个下拉菜单，里面的名字和CAD当中与其对应的图层的名字是一样的 ，说白了这个下来菜单就是CAD的图层。当我们想关掉或者是不想看到哪个图层的时候，在CAD中找到与其对应

的名称，将前面的对号勾掉即可。

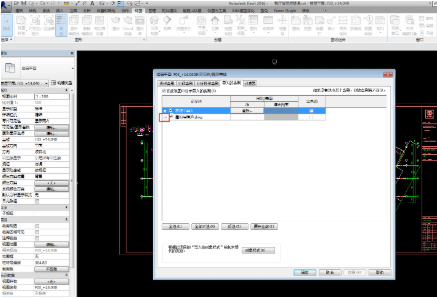

处理前：




处理后：
