应对不同的项目,不同标准,我们选择一个适合的出图方式,能够高效解决问题。今天我们来看看Revit管综出图的几种方法。

第1种方法

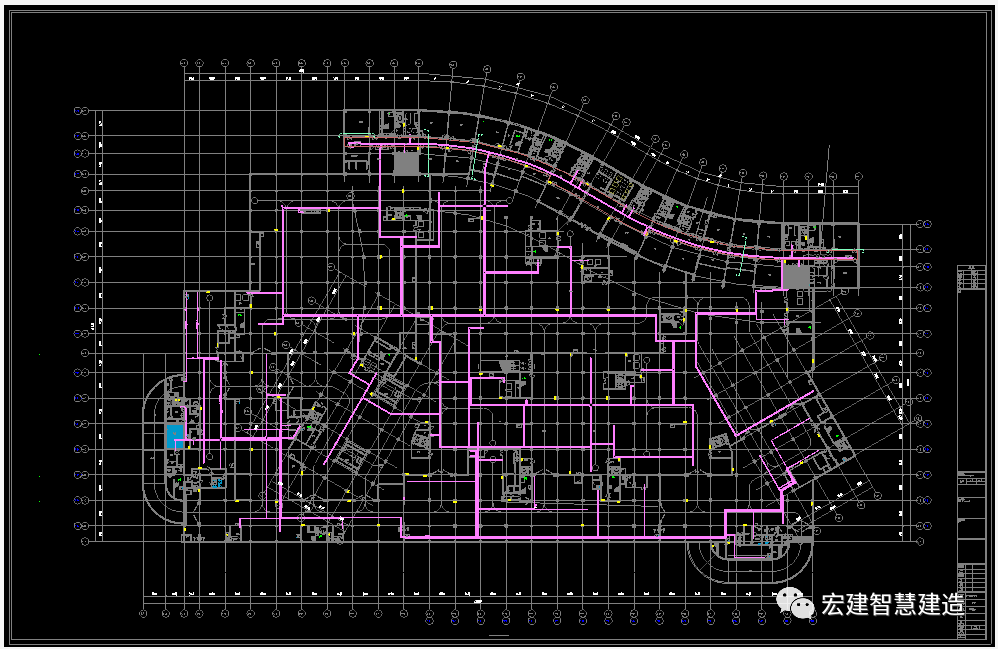

通过 Revit 模型导出 dwg 格式图纸,在 CAD 中进行管线定位

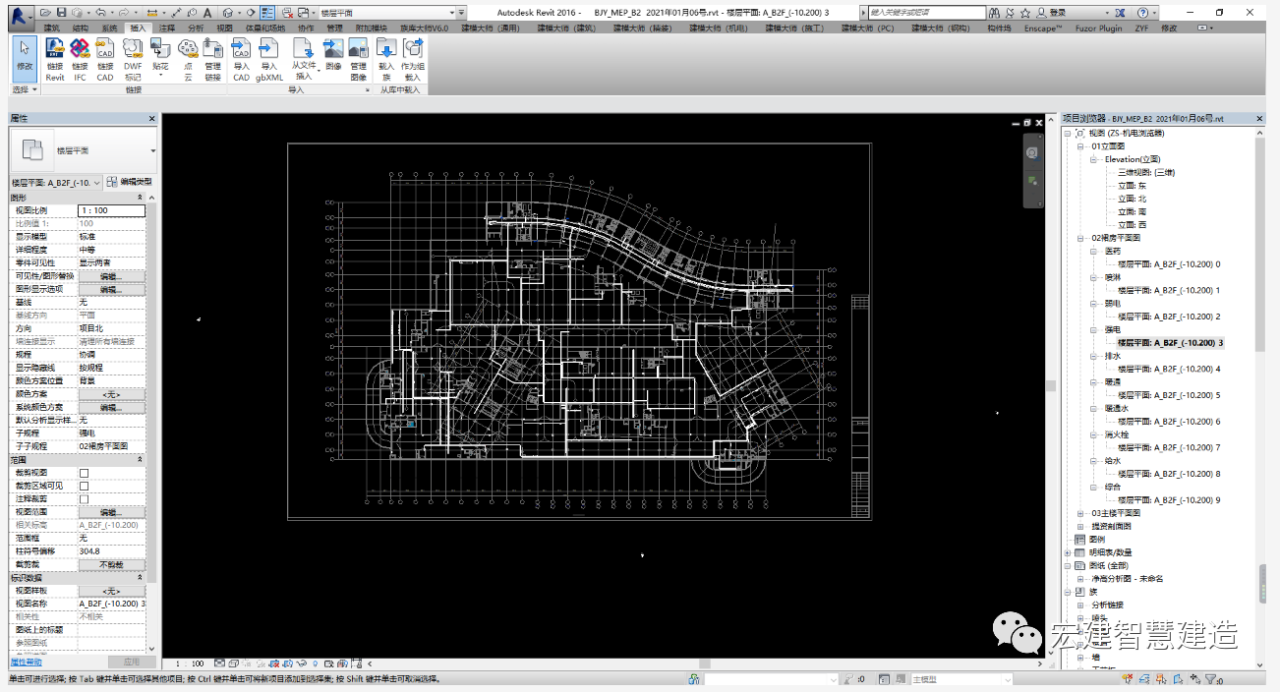

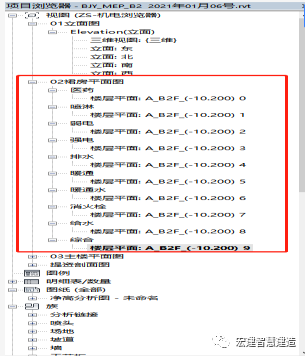

1、首先设置不同的专业平面视图

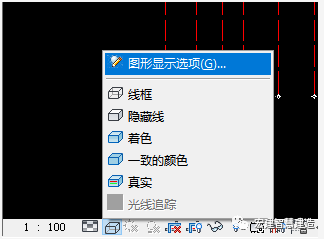

2、设置图形显示选项,通常选择“中等”和“线框”模式,比例按照需求设置

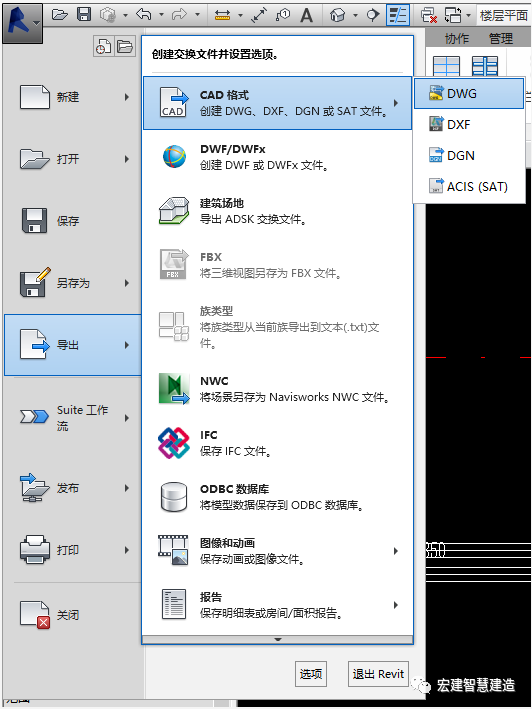

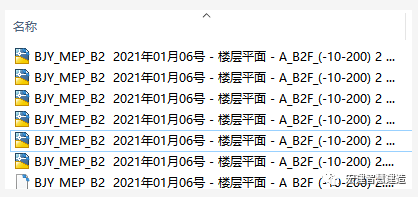

3、选择“导出–CAD格式–DWG”

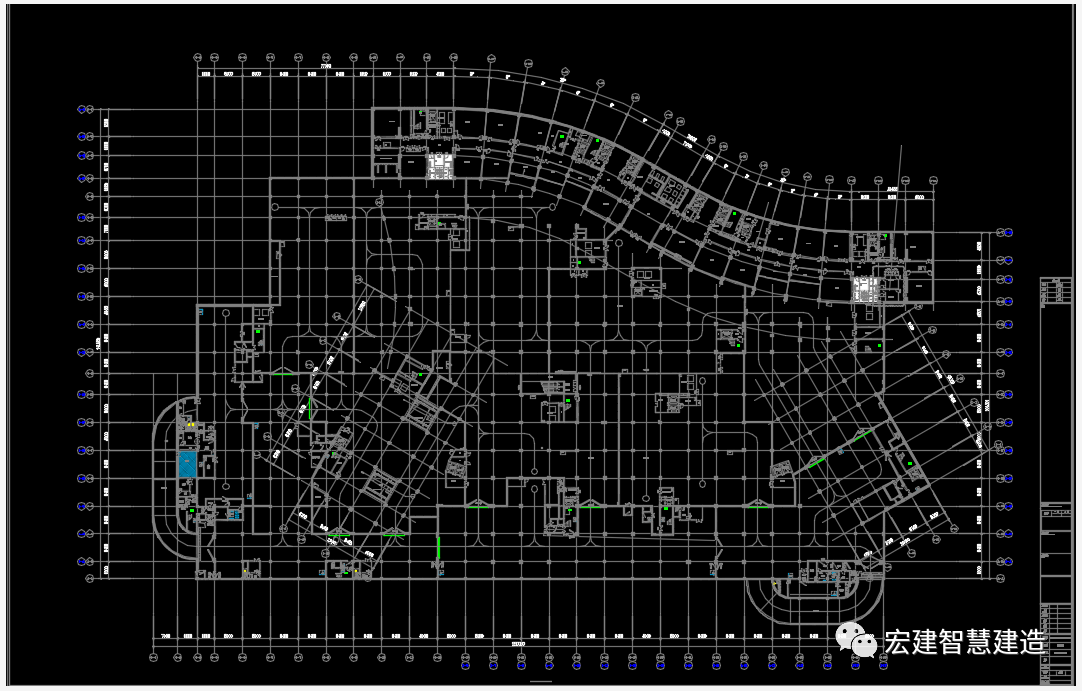

4、清理建筑底图,并形成块保存

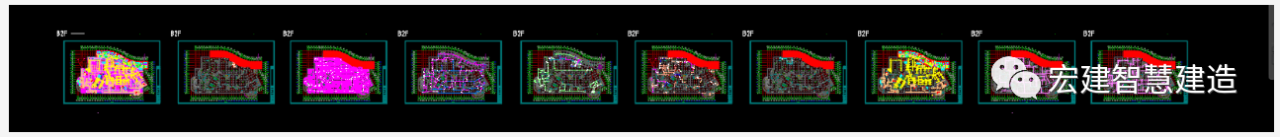

5、将导出的图纸复制到建筑底图,按专业分别出图,最后再形成综合图

6、并将管线标注、定位尺寸线、管综分别设置图层,以便查阅

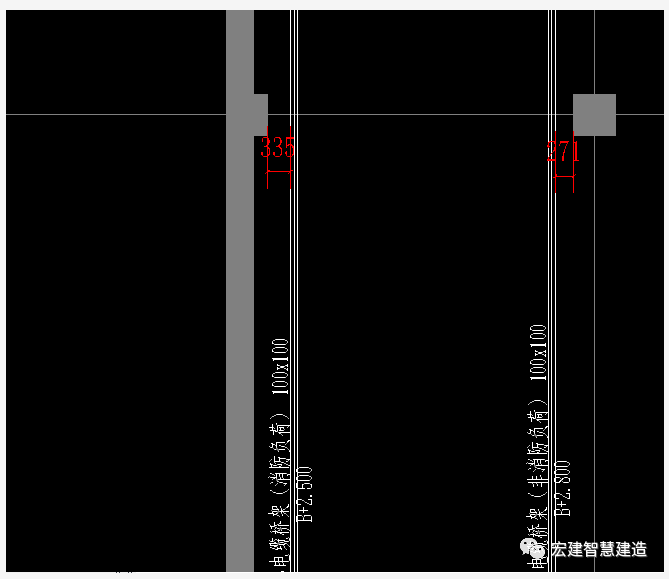

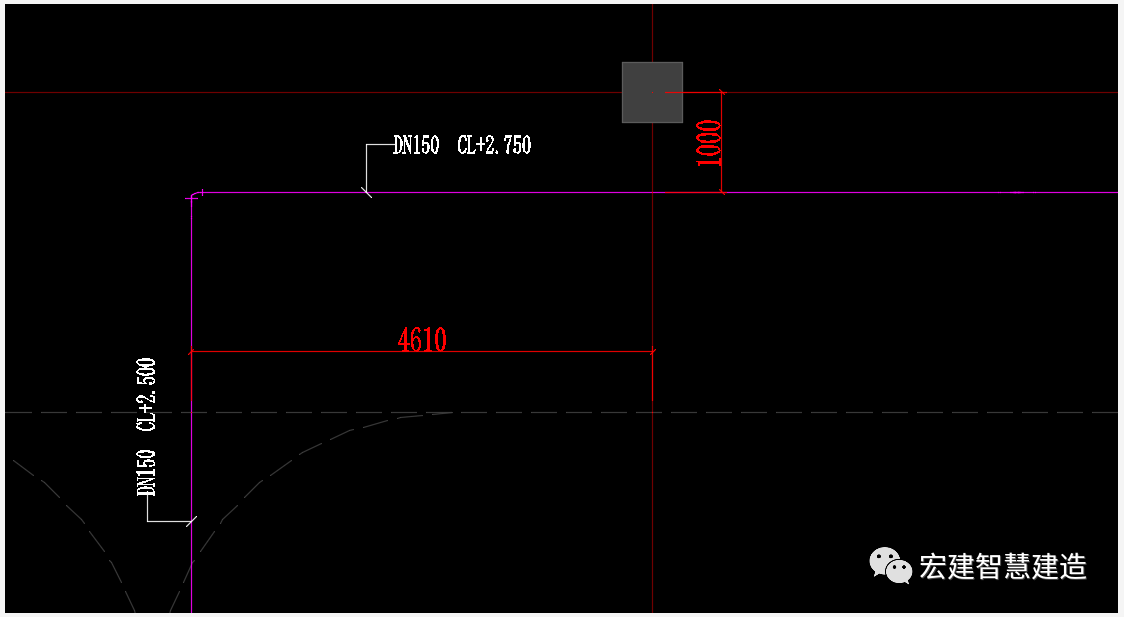

7、 对管综进行定位标注

第2种方法

将处理好的建筑底图链接到Revit模型平面中进行定位标注

1、重复第1种方法1、2步骤

2、处理底图,将处理好的建筑底图颜色统一改为8号色

3、将处理好的底图,形成块导入模型平面中

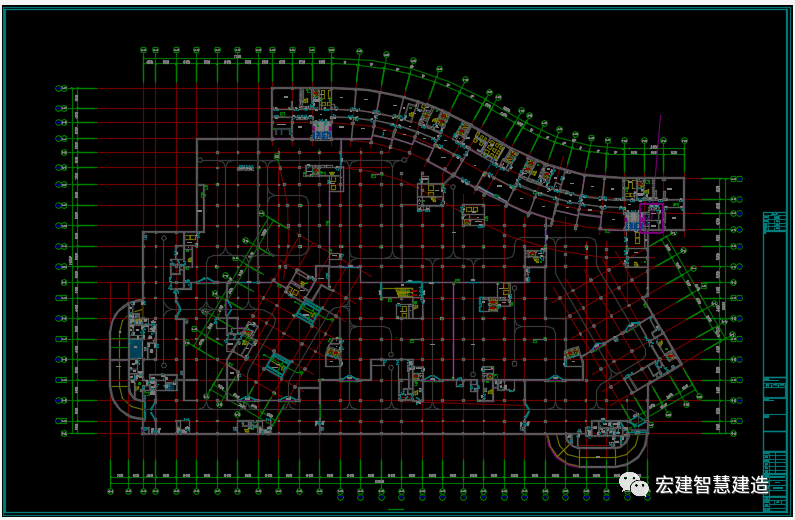

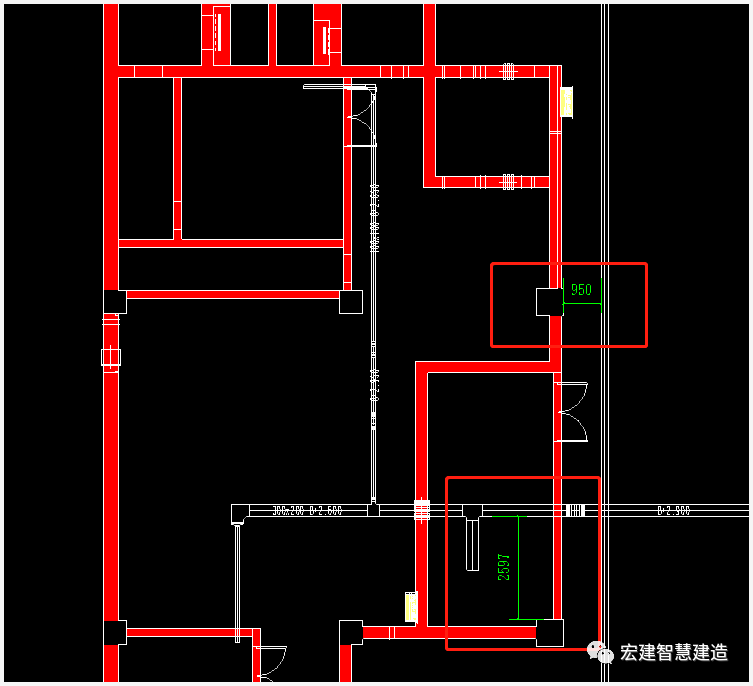

4、对管综进行标注,最后导出DWG格式

第3种方法

利用现有的Revit土建模型进行管综定位

1、重复第1种方法1、2步骤

2、对管综进行定位标注

3、将模型平面导出DWG格式

总结
