Revit中关于结构构件连接顺序的转换

image_print阅读模式

目前Revit中对于结构构件的默认的连接顺序是楼板会把柱和梁给剪切掉,但是这并不符合实际要求,而且还会影响工程量的统计。那么我们就要改变这种剪切方式。如下图:

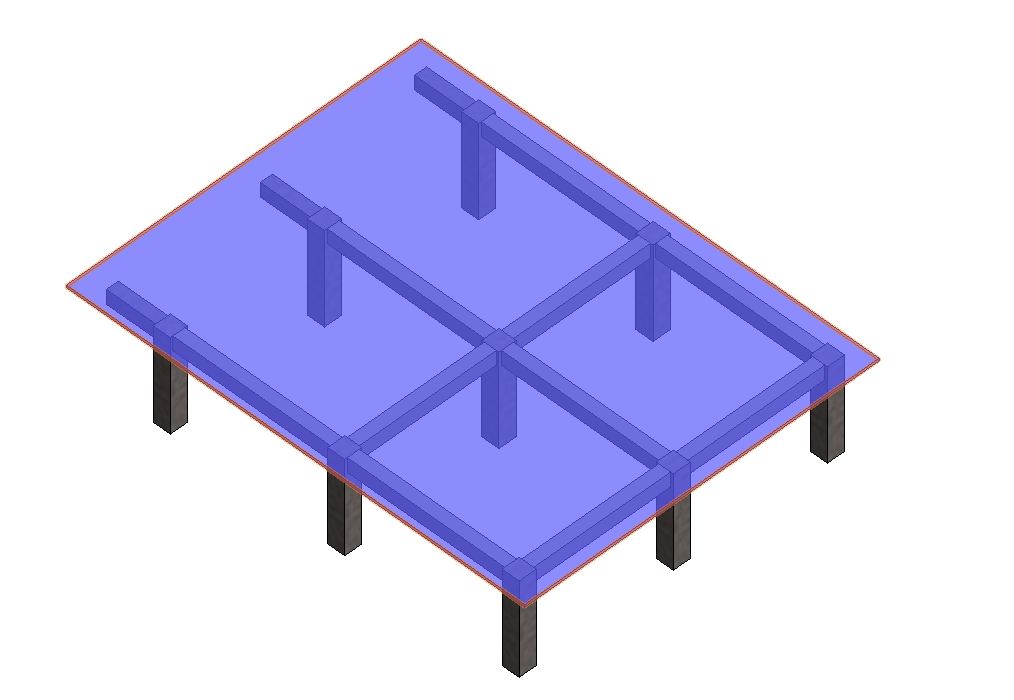

先建立一些梁板柱,把他们搭接在一起,然后我们会看到板自动把柱和梁给切掉了。如下图:

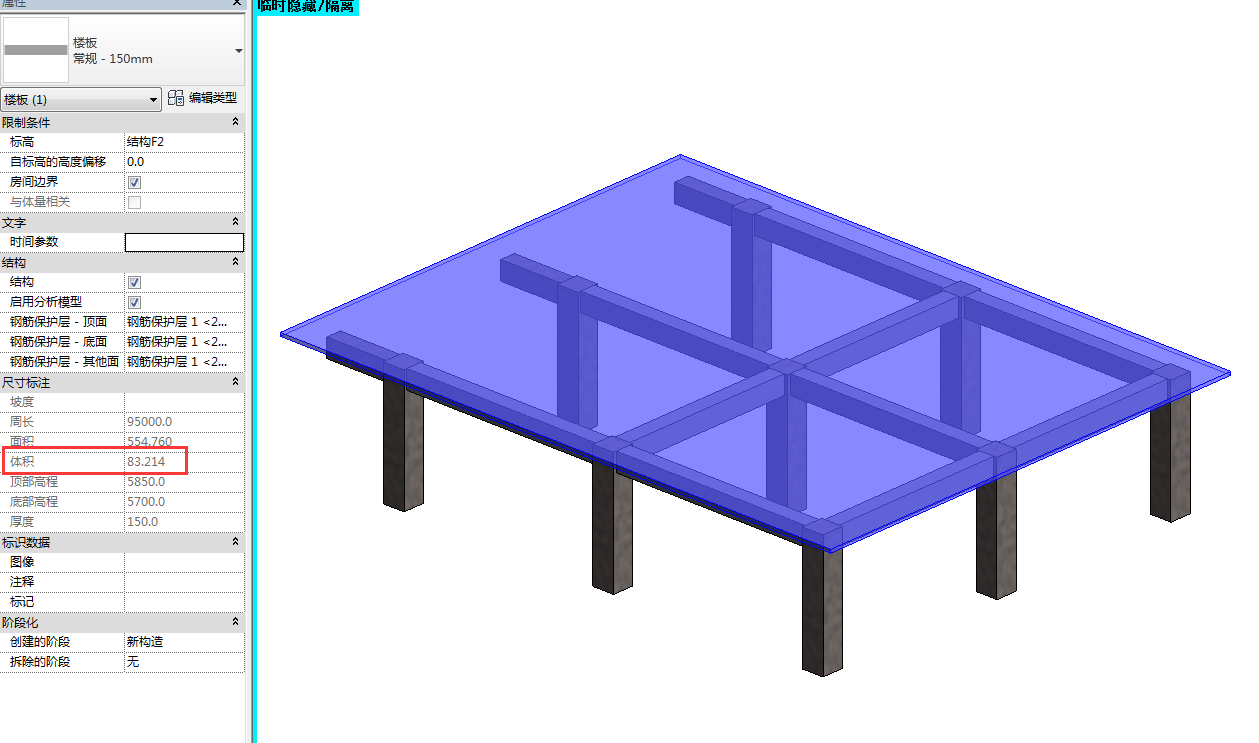

此时,我们会看到属性栏里有一个楼板体积的参数为83.214㎡。如下图:

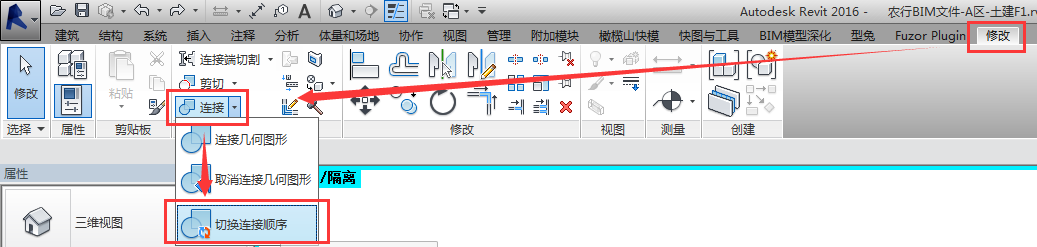

现在,我们选择修改选项卡里面的连接命令,点击最后一个选项:切换连接顺序。

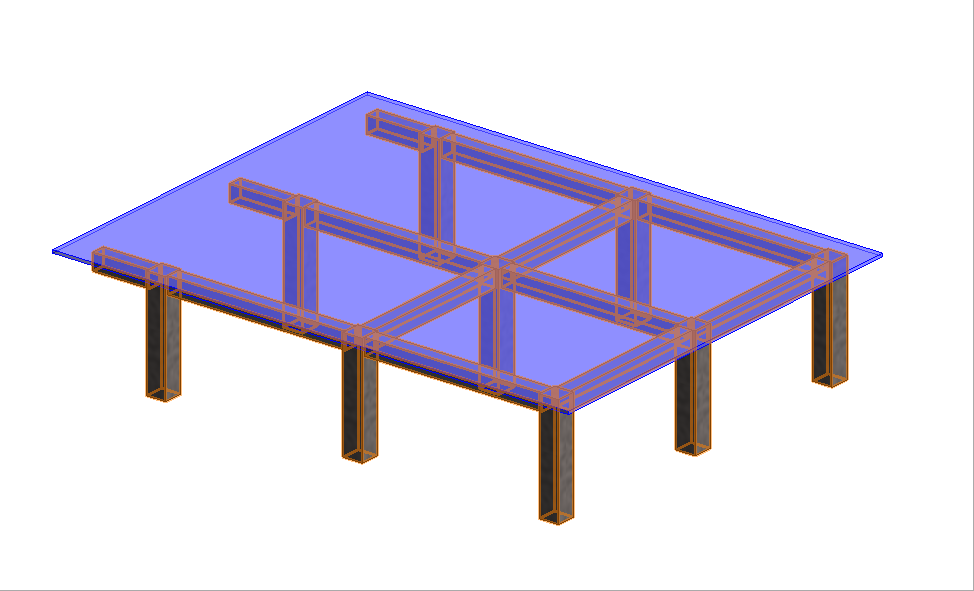

选择完以后,先点选楼板,再按住Ctrl键框选柱子和梁,如下图:

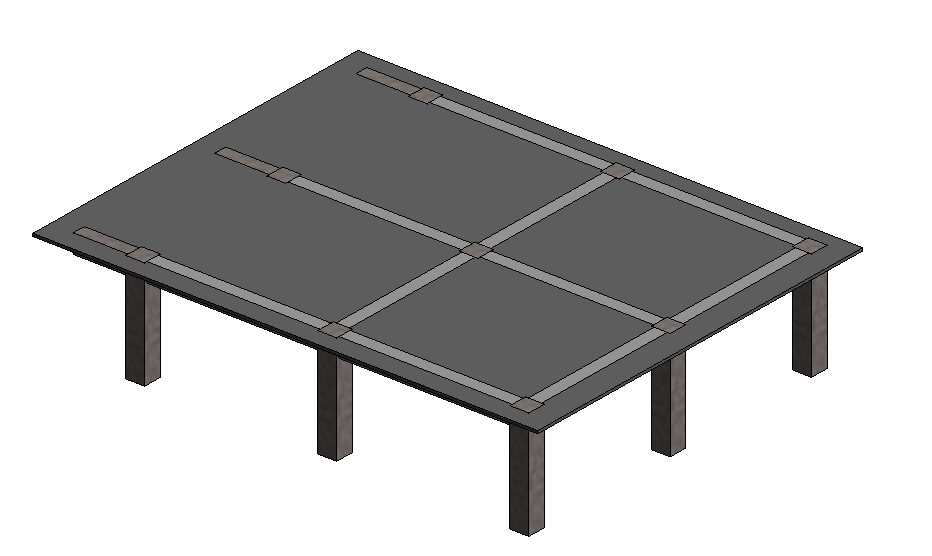

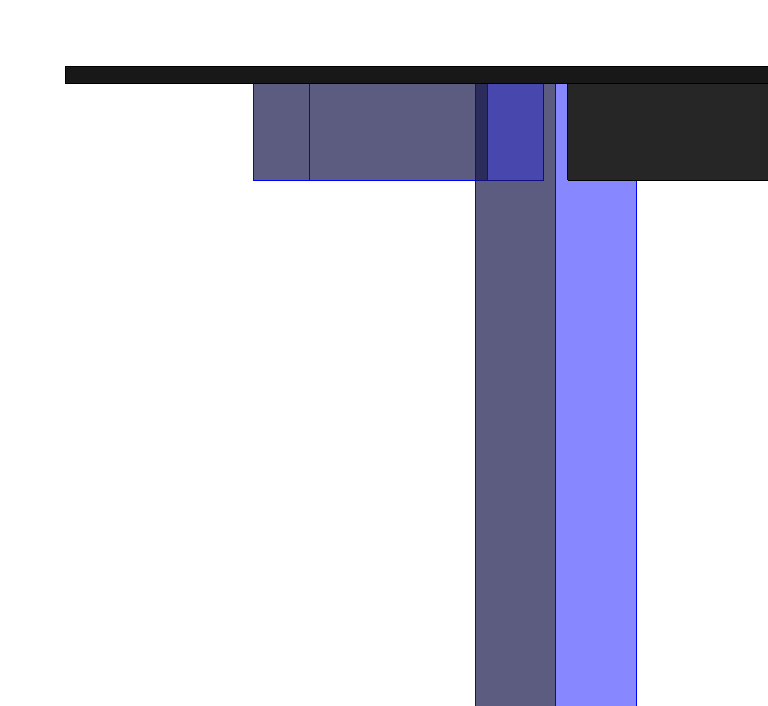

此时松开鼠标,我们会看到柱和梁把楼板给剪切掉了,如下图:

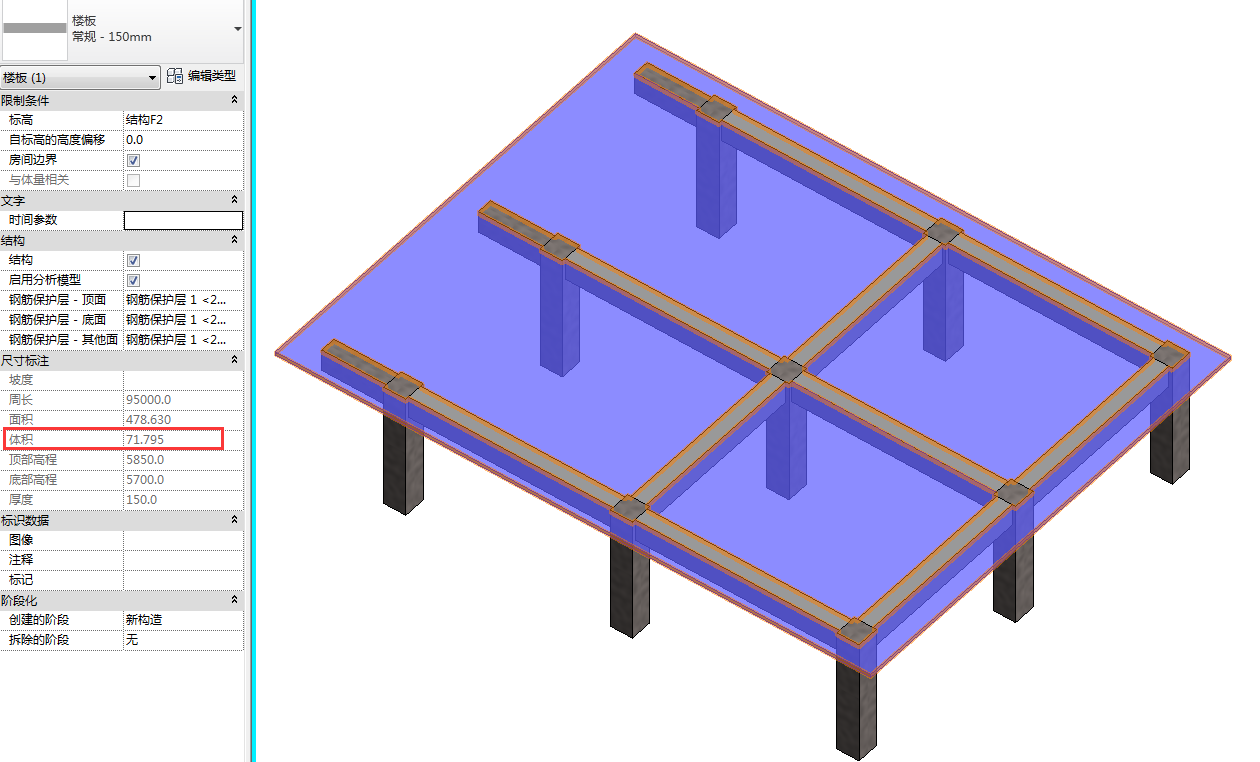

此时,我们再去看楼板的体积,如下图:




这样,就符合我们实际结构构件的扣减关系了。
