Revit水管怎么画？Revit中关于水管系统的设置

概述：一个完整的水系统包括给水系统、排水系统、消防系统、喷淋系统等。为了区分不同的系统，可以在Autodesk Revit 样板文件中设置不同系统的水管颜色，使不同系统的水管在项目中显示不同的颜色，以便于系统的区分和水系统概念的理解。

但是涉及到修改管道时为了可以方便的区分系统就需要过滤器的帮助。

。

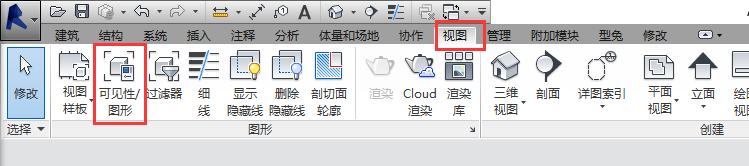

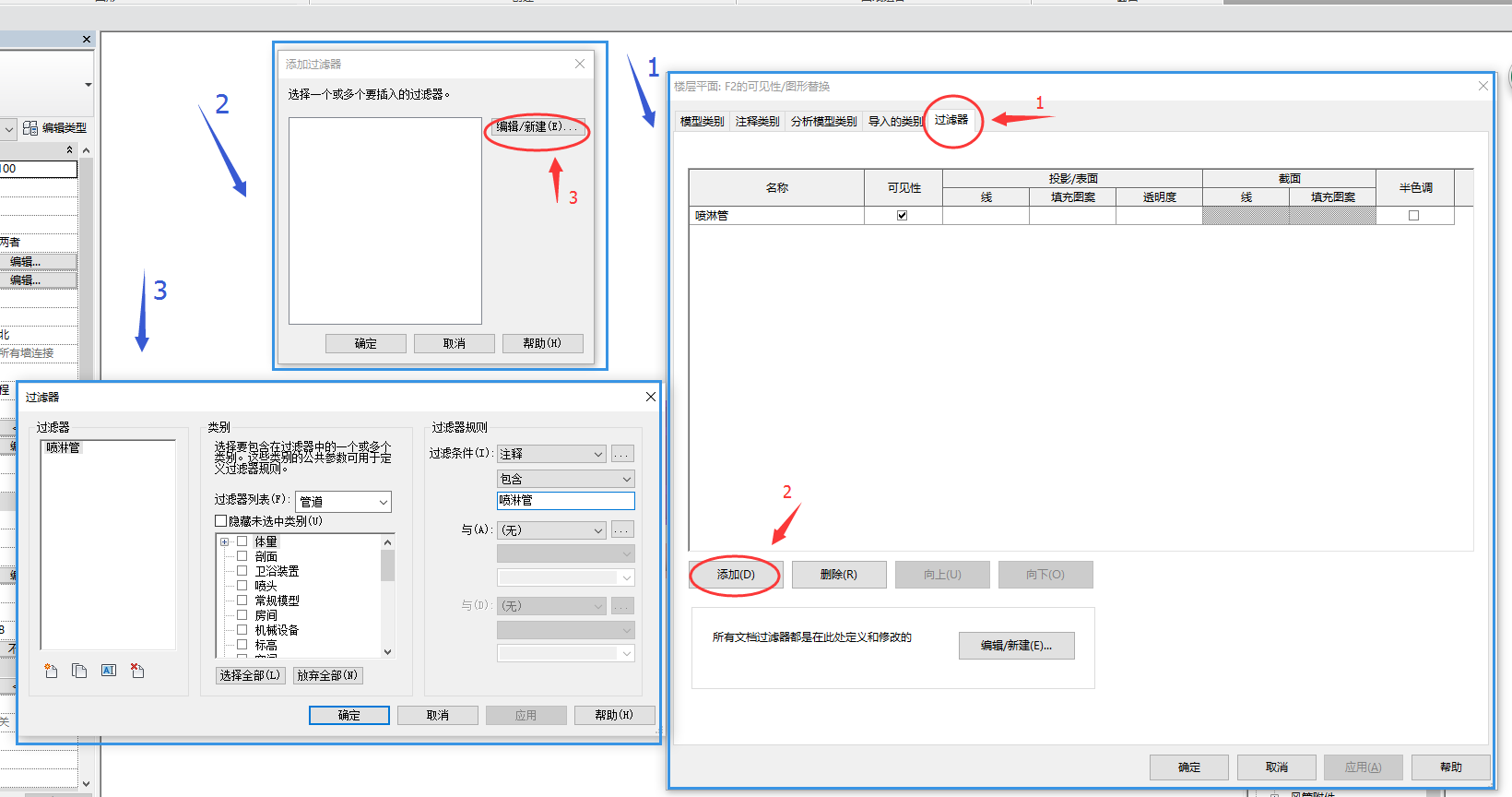

2、 选择“视图”选项卡，单击“可见性/图形”（或是快捷键‘V V’）；选择“过滤器”，单击“添加”在对话框中添加新的过滤器。

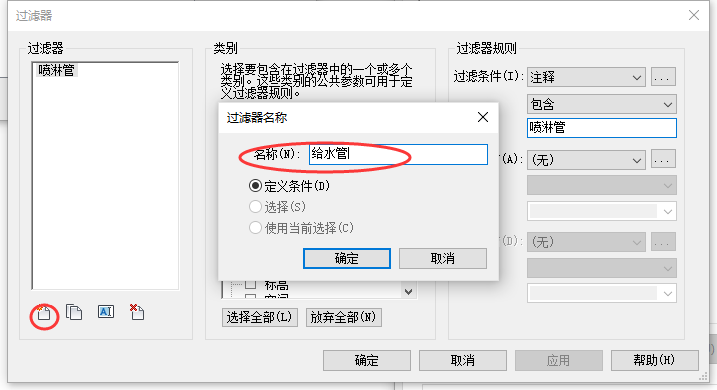

3、 在最上层的弹窗中单击“”新建过滤器，名称与管道系统名称一致，完成后单击确定。

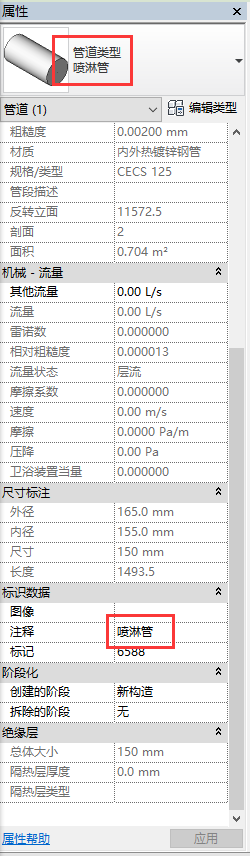

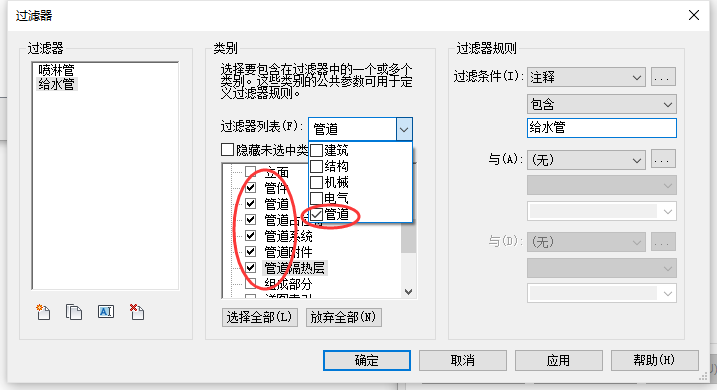

4、 在对话框过滤器列表中勾选“管道”，在下侧列表中勾选管道相关名称，并在右侧的“过滤条件”里选择“注释”、条件是“包含”名称与之前在管道属性中添加的注释名称一致，单击确定完成。

5、 在对话框中选择新建的过滤条件单击确定完成创建。

提示：若是在管道完成后再添加过滤器，需要选择整条系统。
