在BIM应用中，用Revit建模已经很普遍了，但BIM应用不在于建模，而在于对模型数据的应用分析，而净高分析则是建模后应用最广泛的一项工作了。接下俩我们学习下Revit梁底净高分析怎么做?梁底净高分析是如何操作的呢，下面以某个项目的地下室为例简要介绍。

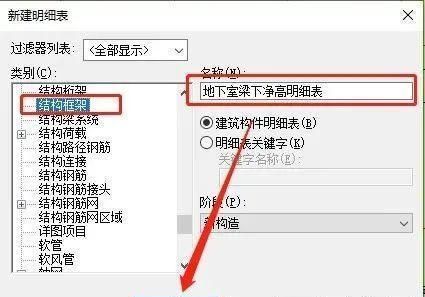

1、新建“地下室梁下净高明细表”。创建明细表，选择“结构框架”类别，名称修改为“地下室梁下净高明细表”(如图1所示);
图1 新建明细表
2、点击“确定”后开始添加字段：

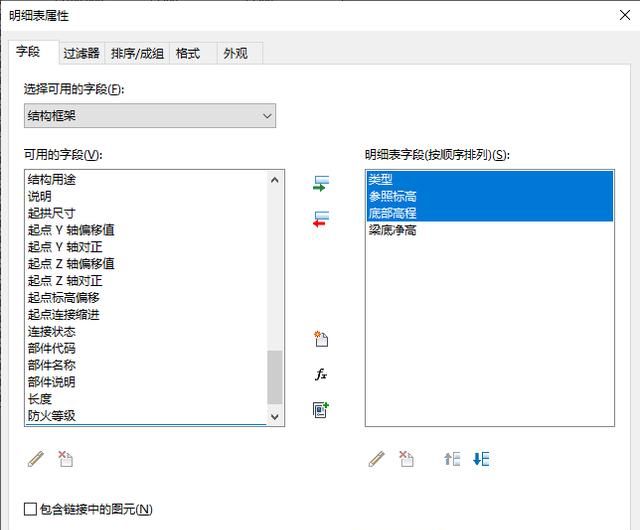

(1)需要添加的基本字段有：类型、参照标高、底部高程(如图2所示);
图2 添加字段
(2)利用明细表中“过滤器”功能，选择“参照标高”字段将地下室框架梁过滤出来，使地上部分框架梁不出现在明细表中，避免对地下室梁下净高分析产生影响(如图3所示);
图3 设置过滤条件
(3)添加一个计算参数“梁底净高”，利用公式计算梁的底部高程与地下室楼面的距离，以计算出梁底净高(如图4所示);
图4 添加计算参数“梁底净高”
(4)最后是保存“选择过滤器”，在过滤器中添加已经保存的“选择过滤器”，再以不同颜色区分开不同梁下净高，创建好过滤器后，地下室原始条件梁下净高示意图便一目了然了。

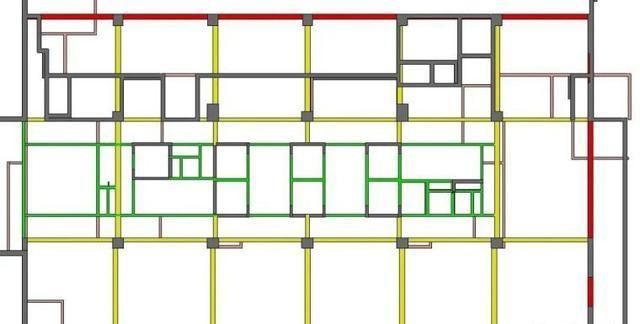

以不同颜色区分不同梁下净高尺寸的梁
图8 地下室原始条件梁下净高示意图

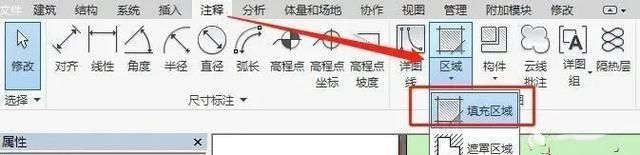

3、点击“注释”选项卡下，“区域”下拉按钮“填充区域”(如图9所示)，按照规定的净高分析填充颜色标准(如图10所示)，对不同梁下净高区域进行填充，这样便得到了梁下净高分析效果图(如图11所示)。
图9 选择“填充区域”
图10 填充颜色标准
图11 梁下净高分析效果图
