Revit中将分隔缝添加到墙类型具体步骤

在编辑垂直复合墙的结构时，请使用“分隔缝”工具来控制墙分隔缝的放置和显示。

在执行此步骤之前，请打开墙类型的“编辑部件”对话框。 有关说明，请参见打开复合墙的编辑部件对话框。

分隔缝会在轮廓与墙层相交的地方缝删除材质。

1. 在“编辑部件”对话框中单击“分隔缝”。

2. 在“分隔缝”对话框中单击“添加”。

3. 从列表中选择一个轮廓。

   注： 对于分隔缝没有材质选项。分隔缝材质与剪切材质相同。

4. 指定到墙顶部或底部（在“自”列中选择顶部或底部）之间的距离作为“距离”。

5. 指定内墙或外墙作为“边”。

6. 如有必要，为“偏移”指定一个值。

   负值会使分隔缝朝墙核心的方向移动。

7. 选择“翻转”以测量到分隔缝轮廓顶部而不是其底部的距离。

8. 为“收进”指定到附属件（例如窗和门）的分隔缝收进距离。

9. 单击“确定”。

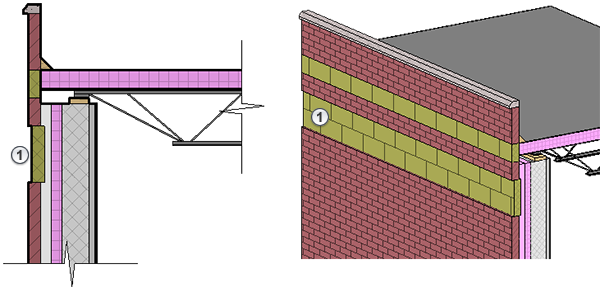

以下部分显示应用的显示（）。
