Revit共享坐标怎么用?Revit中使用共享坐标的工作流全解!

    1.创建Revit项目以将其用作主体模型。主体模型是其他文件和模型链接到的模型。

Revit共享坐标怎么用?Revit中使用共享坐标的工作流全解!插图

    2.在主体模型中,请执行以下操作:

    a.链接DWG文件,将其定位为中心到中心。

    b.(可选)移动DWG几何图形,以根据需要相对于Revit几何图形对其定位。

    C.获取DWG文件的坐标。

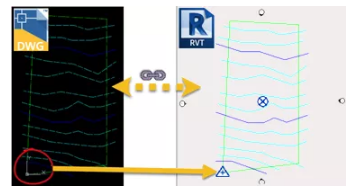

    DWG文件包含场地设计并使用测量坐标系定义栅格坐标。通过获取坐标,可以从DWG文件中调取栅格坐标,从而定义主体模型中测量点的位置。

Revit共享坐标怎么用?Revit中使用共享坐标的工作流全解!插图1

    3.在主体模型中,根据需要对设计进行建模。

Revit共享坐标怎么用?Revit中使用共享坐标的工作流全解!插图2

    4.(可选)将其他Revit模型链接到主体模型中。例如,您可能要链接属于同一项目的其他建筑物的模型。

    a.根据需要相对于主体模型对链接的模型进行定位。

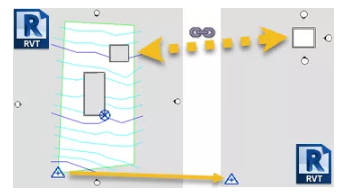

    b.在主体模型中,将坐标发布到链接的模型。当保存主体模型时,将使用这些坐标更新链接的模型。

Revit共享坐标怎么用?Revit中使用共享坐标的工作流全解!插图3

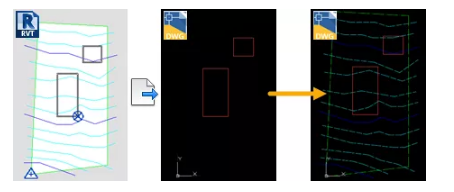

    5.(可选)若要为土木工程师提供模型的DWG文件以便他们在继续工作时将其用作参照,请将Revit模型导出到DWG。在“导出设置”对话框中,在“单位和坐标”选项卡上,为“坐标系基础”选择“共享”。

    此设置可确保当土木工程师打开模型DWG文件时,共享坐标可用于将Revit模型与场地文件正确对齐。

Revit共享坐标怎么用?Revit中使用共享坐标的工作流全解!插图4

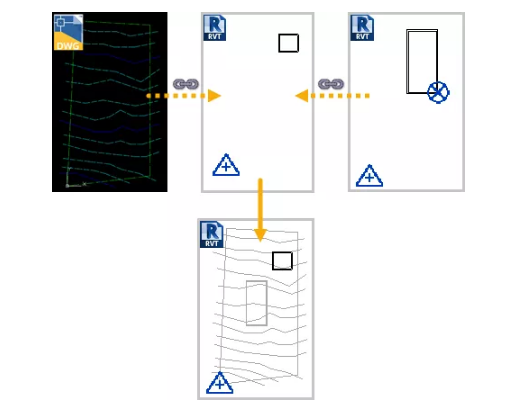

    6.(可选)链接模型的建筑师若要在继续工作时获得场地和主体模型的上下文,建筑师可以将DWG文件和主体模型链接到他们的模型。在“链接”对话框中,为“定位”选择“自动-通过共享坐标”。

    此设置可确保当建筑师打开模型DWG文件时,共享坐标可用于将Revit模型与场地文件正确匹配。

    小提示:使用“可见性/图形”设置以半色调显示链接。

Revit共享坐标怎么用?Revit中使用共享坐标的工作流全解!插图5

    无论何时打开主体模型,它都可反映DWG文件和链接模型中的最新更改。共享坐标确保模型相对于彼此正确定位。
