Revit为什么总是出现重叠?Revit如何剪切结构与墙的重叠部分

image_print阅读模式

    在Revit中画结构时,总有结构与墙重叠,这时我们应该怎么办呢?快和小编一起看看Revit如何剪切结构与墙的重叠部分吧。

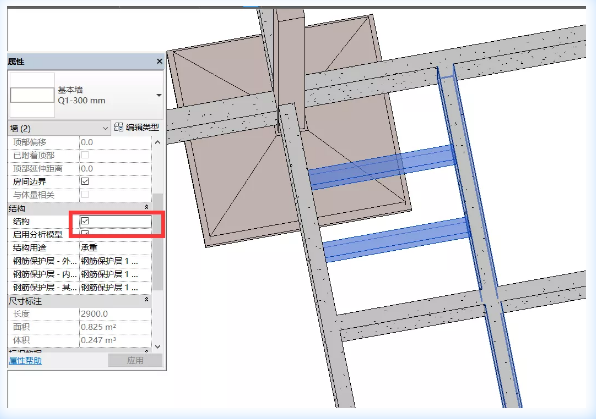

    1、点击墙的属性栏,将结构的“√”取消。

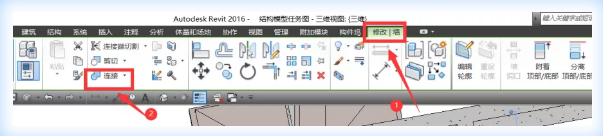

    2、点击选项卡中的【修改】—【连接】。

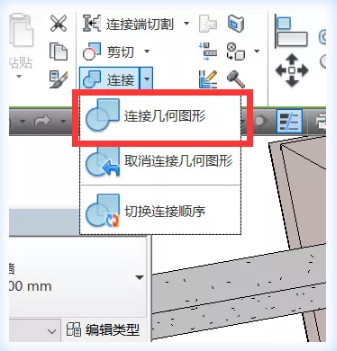

    3、连接下拉选择连接几何图形。

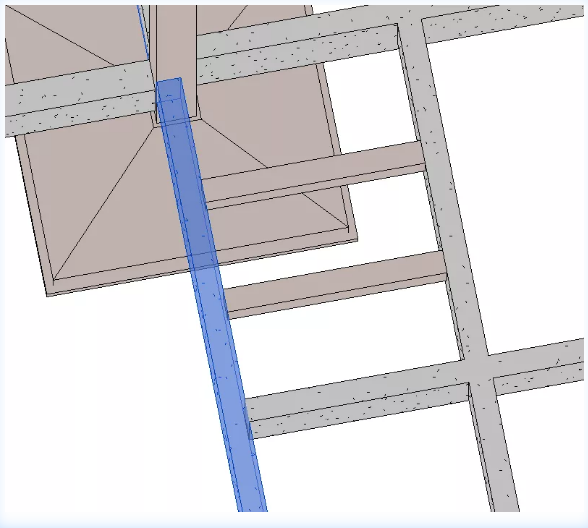

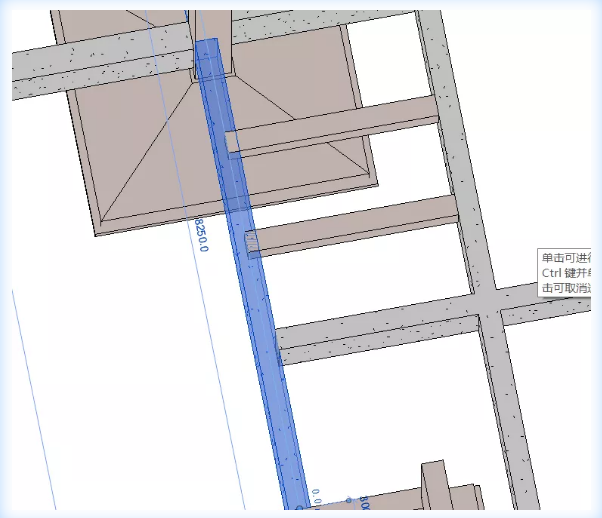

    4、使用连接几何图形的命令将墙和梁连接到一起,先点梁后点墙。

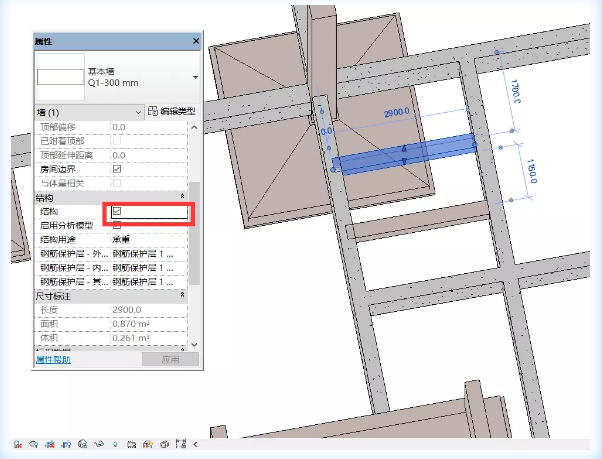

    5、点击墙,在属性栏选中结构选项。

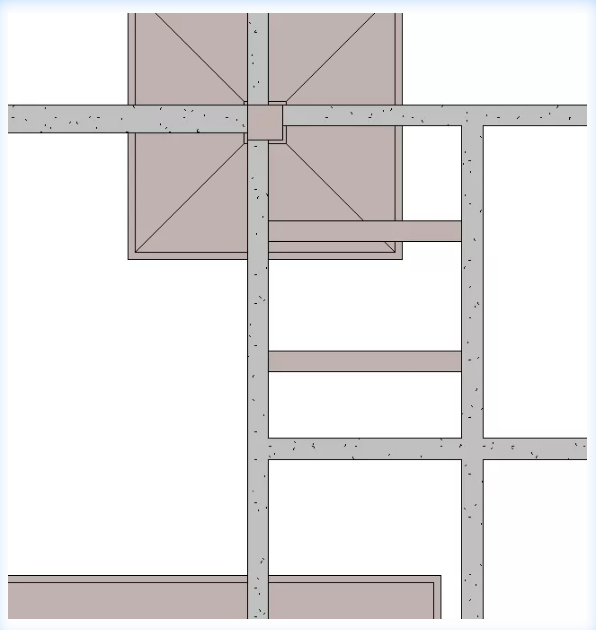

    6、完成。
