最近,有人问到关于Revit中结构框架搭接的问题,那么该如何解决呢?

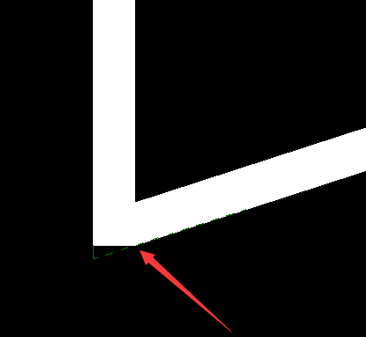

Revit翻模,结构模型中,结构框架(即梁)的绘制是占用工作量比较大的一个环节,特别是对于一些非常规形态的建筑物来说,梁与梁的搭接有时候会出现如下图所示问题:

如上图所示,该边缘角度呈锐角姿态,revit中结构框架会自动连接裁剪,形成与图纸不同的样式,这时候我们就需要单独处理一下结构框架的连接方式,如下图所示:

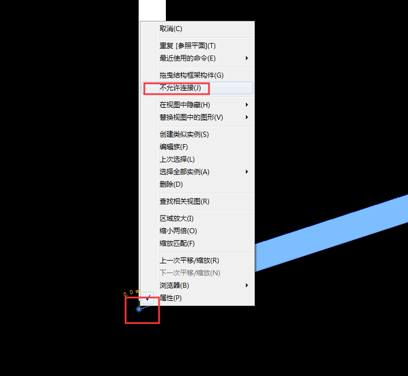

先拾取其中一根结构框架构件,在两个结构框架交汇处出现实心拖拽点的位置单击右键,选择不允许连接,然后手动拖拽该结构框架缩到与之交接的结构框架的构造体内,使其起到被包裹的作用。上述是一种方式,有时候其他角度可能拖拽也有问题,这时候我们可以调整一下结构框架的实例属性中的“Y轴对正”使其统一对正位置,从而达到不改变连接状态也可以较完美的连接方式。
