如何在Revit中解决圆与多边形融合的问题

如何在Revit中解决圆与多边形融合的问题？一般情况下多边形与圆融合会出现如图所示效果，是因为多边形的顶没有平均分布在圆上，下面讲解如何解决圆与多边形融合的问题。

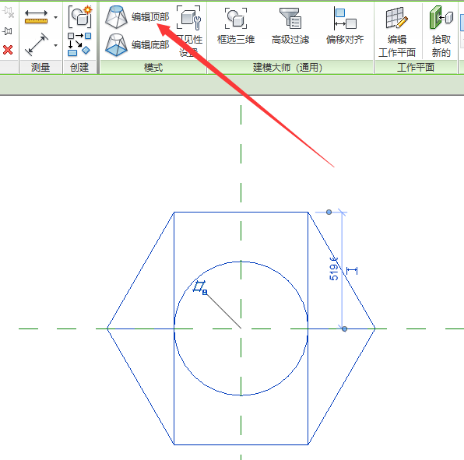

1、绘制完这样的模型后，返回参照标高，选中模型，点击“编辑顶部”，如图所示。

2、用直线连接多边形对角（若多边形是奇数边，连接圆心与多边形顶点），如图所示。

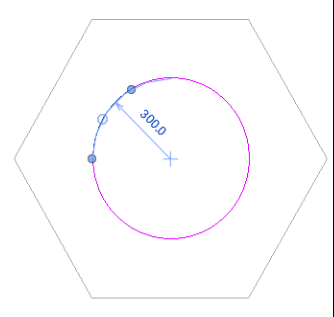

3、点击拆分图元命令，在直线与圆的交点进行拆分，并**绘制的对角直线，如图所示。

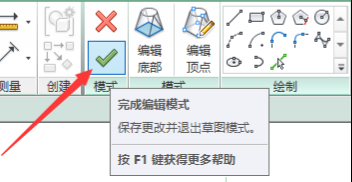

4、点击完成编辑模式，这类问题就解决了，如图所示。

意义：通过学习上述讲解，解决了圆与多边形融合的问题，方便在创建适合工程项目的族。
