在Revit中怎样将隐藏的图元重新显示? 关于在Revit中图元隐藏的方式,在Revit里图元的隐藏方式有2种:第一种是临时隐藏;第二种是隐藏。

一、第一种隐藏“临时隐藏”的操作方式:

1、快捷键HH

2、选择底部“视图控制栏上的”临时隐藏/隔离按钮(小眼镜图标)进行操作



进行了临时隐藏在在绘图界面会有一圈蓝色方框并且有文字提示:



如何将临时隐藏图元修改为显示:

1、关闭项目然后重新开启项目

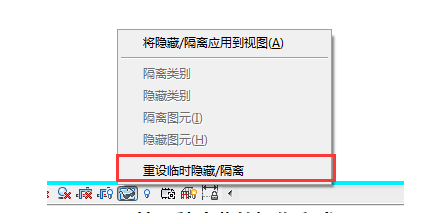

2、点击“视图控制栏”上的小眼镜,选择“重设临时隐藏/隔离”



二、第二种隐藏的操作方式:

1、选择需要隐藏或隔离的图元,然后选择修改选项卡的隐藏/隔离命令(快捷键:EH)



2、选择需要隐藏或隔离的图元,右键选择命令



接下来我们来说如何取消隐藏的图元恢复到正常显示:

1、首先我们要显示被隐藏的图元:点击视图控制栏上的小灯泡(显示隐藏图元),点击后可以看到绘图界面出现红色方框,并且会红色高亮显示被隐藏图元



2、然后修改被隐藏图元的隐藏属性:选择被隐藏图元,然后选择修改选项卡上的取消隐藏命令:



3、然后选择点击“切换显示隐藏图元模式”
