Revit如何修改连接中梁端点几何图形？

指定梁终点几何图形的对齐参照。 参照可以沿链接的梁、墙和柱的几何图形。 梁和柱的参照线，例如，在族中定义的中心线或参照平面。

1. 选择梁或支撑或使用拾取框来选择多个图元。

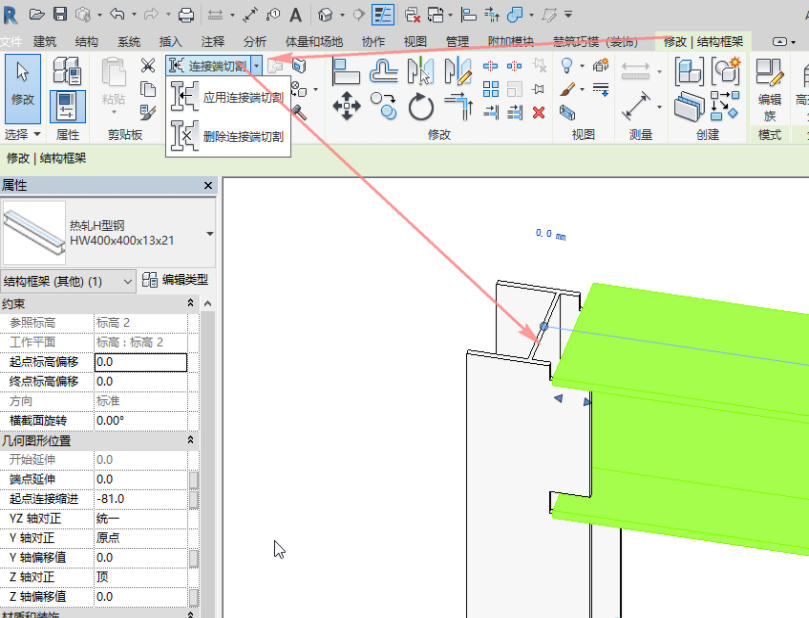

2. 单击“修改 | 结构框架”选项卡 “修改端点”面板  （更改参照）。



   如果“更改参照”工具不可用，请确认下列设置：

• 视图的“详细程度”不得设置为“粗略”

• 所有多个选定的图元必须连接到一个公共图元。

• 图元必须互相连接

• 图元必须为线性和直线

• 图元不得为混凝土。

3. 选择几何图形要对齐的参照线或图元几何图形线边。 使用 Tab 键选择访问图元的特定几何图形线。

   在此示例中，附着到柱的梁将对齐到柱的腹板面并替代收进。

   同样，您可以选择其他梁、柱和墙的参照线和外延。

   混凝土梁的中心

   支撑柱在立面的中心

   结构墙的外部面

   还可以对齐到非垂直的线，如图所示。

删除对齐参照的步骤

1. 选择要重置的框架图元。

2. 单击“修改 | 结构框架”选项卡 “修改端点”面板  （更改参照）。

3. 选择柱的任一侧边界框。
