问题:在单元式住宅体系中,轴网的使用主要是对尺寸标注的影响,如果要将子文件链接到父文件中,需要隐藏轴网,这样与轴网关联的尺寸标注就会消失。

关于尺寸标注与轴网隐藏方式的关系:

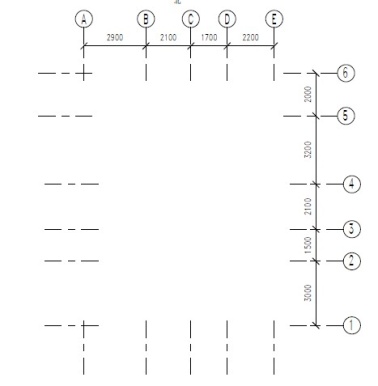

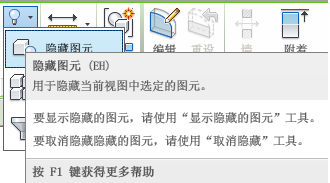

当使用图元隐藏,尺寸标注不会消失,如(图-1)所示。

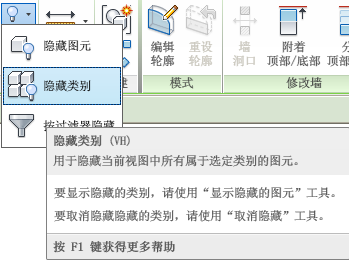

当使用类型隐藏,如(图-2)所示,尺寸标注消失。

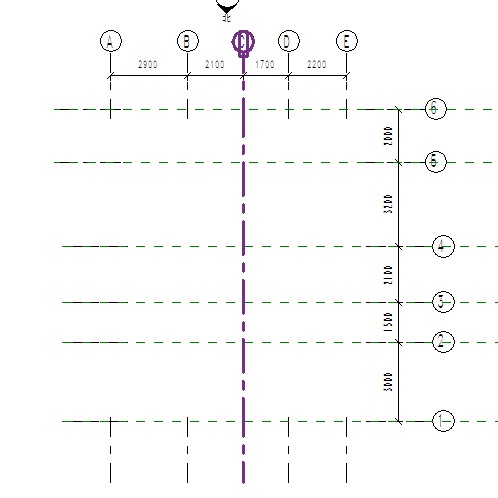

引用参照平面替代子文件中的轴网,参照平面在布局打印的时候不会显示,导出CAD后也有图层相对应,使用起来比较方便,如(图-3)所示。

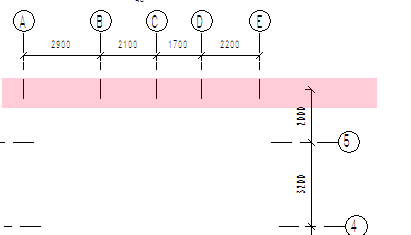

PDF格式的打印预览参照平面消失,如(图-4)所示。
