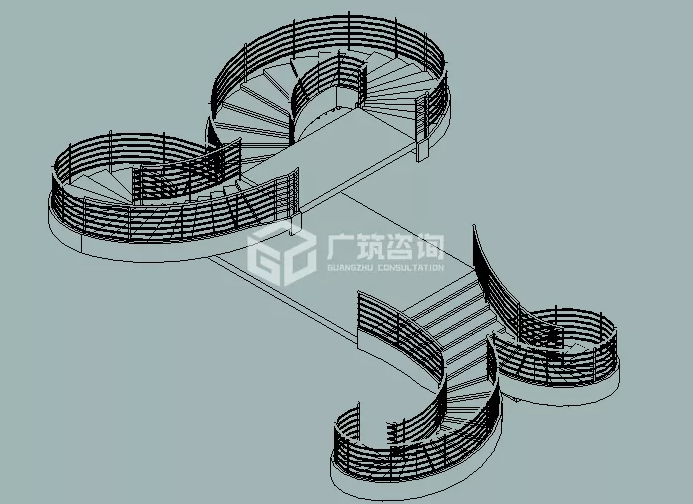

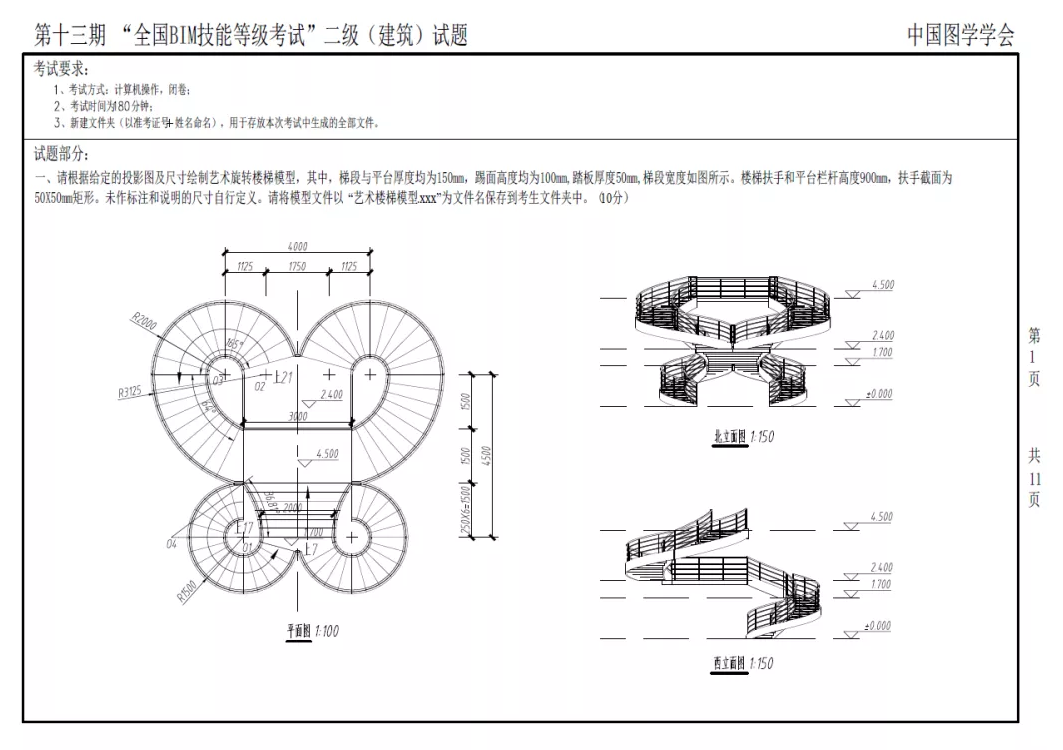

【第一题】艺术旋转楼梯
01、解题思路
1.通过题目给出信息创建楼梯的参照平面；
2.利用【楼梯（按构件）】的命令绘制平台楼梯。
02、解题步骤
1.以建筑样板新建项目；
2.创建四个标高分别为：0m、1.7m、2.4m、4.5m；

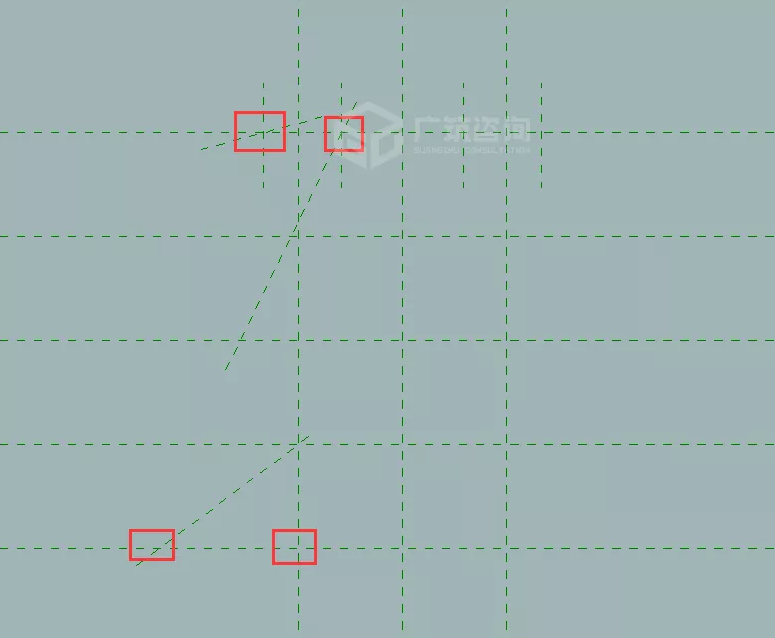

3.依照题干信息创建出参照平面，确定出旋转楼梯的圆心以及起始位置。如下图：

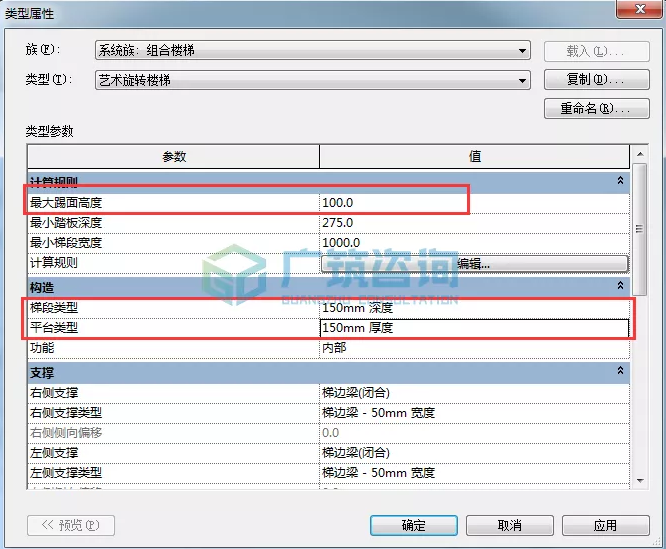

4.点击【楼梯（按构件）】命令，选择组合楼梯复制出新的类型。修改最大梯面高度为：100；梯段类型为：整体梯段，下侧表面阶梯式，结构深度150，踏板厚度50；平台类型为：整体梯段厚度150。如下图：

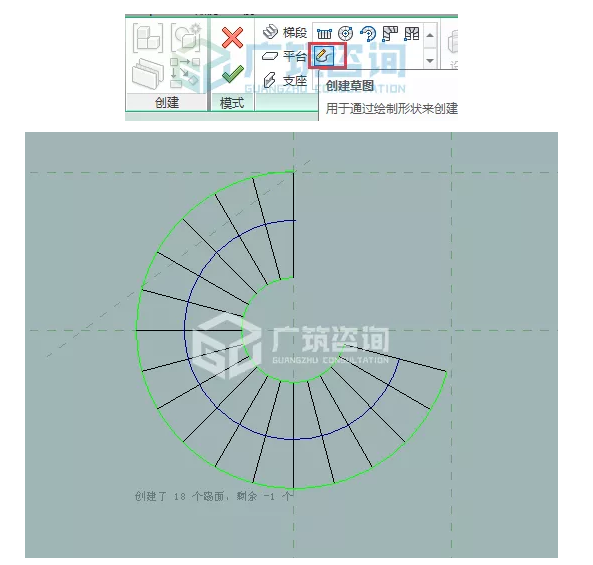

5.确定底部标高为0m，顶部标高为1.7m。标高点击【梯段（创建草图）】，依照提干信息通过：圆心-端点弧、旋转、镜像的方式绘制出楼梯的边界、梯面、楼梯路径。如下图:
6.通过上述方式创建出1.7m-2.4m以及2.4m-4.5m的旋转楼梯并镜像到另外一侧，如下图：

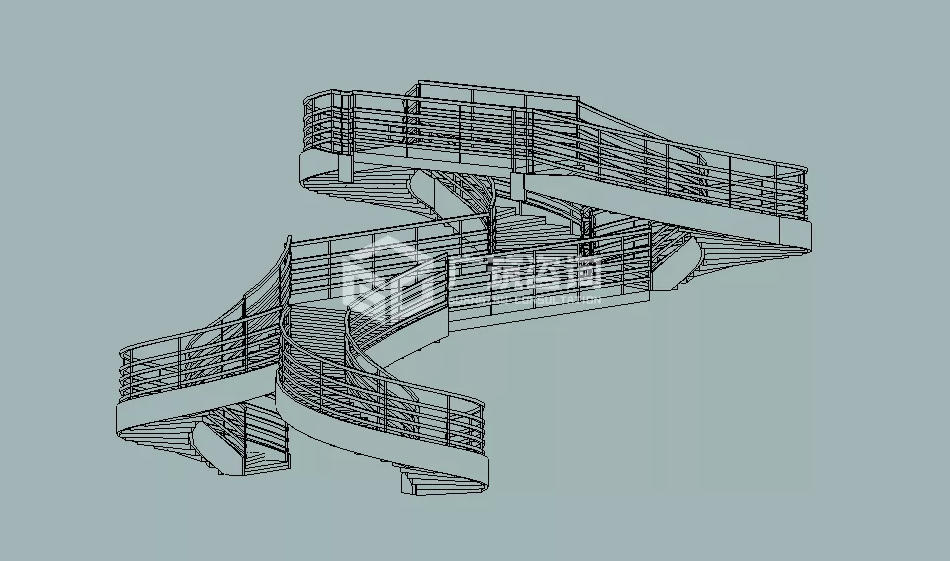

7.通过【楼板：建筑】创建出2.4m以及4.5m处的平台。如下图：
8.选中栏杆扶手点击编辑类型，将扶栏结构中的轮廓选择为矩形-50×50；顶部扶栏的类型选择为矩形-50×50；并通过【栏杆扶手：绘制路径】命令在平台两侧以及平台转角处添加栏杆扶手。如下图：
好的，今天的分享就到这里了，大家在日常练习当中一定要多加努力。
