Inventor如何创建边界嵌片？Inventor边界嵌片创建步骤讲解

曲面编辑包括面片、缝合、灌注、延伸、修剪的命令。

从封闭的二维草图或封闭的边界生成平面曲面或三维曲面，首先选择一个包含单个回路、多个回路、相交回路或孤岛的二维草图，所选择的所有回路将创建一个截面轮廓。

具体步骤如下：

⑴单击“三维模型”选项卡“曲面”面板上的“面片”按钮 ，打开“边界嵌片”对话框。

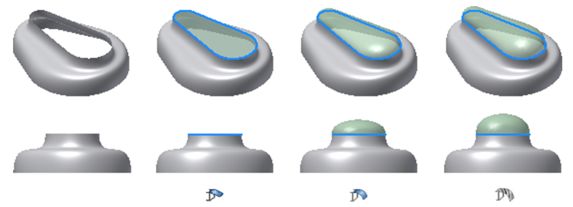

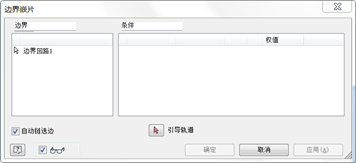

⑵在模型中选择轮廓，在范围下拉列表中选择每条边的边界条件（无条件、相切、平滑条件），单击“确定”，创建边界嵌片。

指的是从封闭回路生成边界嵌片，具体步骤如下。

⑴单击“三维模型”选项卡“曲面”面板上的“面片”按钮 ，打开“边界嵌片”对话框。

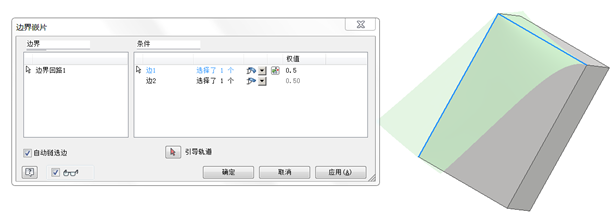

⑵单击选择用于定义封闭回路的链选相切边或连续边，在“边界嵌片”对话框中的“条件”下，指定选定边的边界条件，如选择相切或平滑边界条件，需指定“权值”。

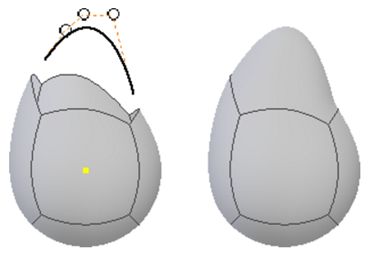

⑶如需塑造修补曲面的形状，可选择引导轨道，然后选择一条或多条曲线（点）进行修补。
