给排水规则

1、室内外界线：阀或外墙皮 1.5m；

2、各类给排水管道分材质、管径，按施工图所示中心线长度以“10m”为计量单位，不扣除阀门、管件、器具组成和井类所占长度（化粪池需扣除）。

3、室内管道安装（室内铸铁给水管及 DN≥200 的排水管道除外）定额内已包括 了管卡（座）、托钩、支吊架制安及除锈刷漆，以及碳钢管、铸铁排水管除锈刷 底漆内容，不再另行计算。

4、室内给水铝塑复合管、塑料管等，若设计要求嵌墙或楼(地)面暗敷时，定额人工乘以系数 0.80，同时按实调整管件及管卡、扣座、支架等材料用量；

5、设置于管道间、管廊、已封闭的地沟、吊顶内的管道系统（含阀门、法兰、 支架、刷油、绝热等全部工程），定额人工乘以系数 1.3。

6、卫生器具与给排水管道的界线划分（要考虑卫生器具是否用户自理）

7、各种阀门安装均以“个”为计量单位。 注：与法兰阀门相配套的法兰盘、螺栓和垫片，在消耗量定额中已经包含，不能另行计算；当阀门安装如仅为一侧法兰连接时，定额所列法兰、带帽螺栓及垫圈 数量减半，其余不变。 各法兰以“副”为单位计量，配套用螺栓已综合包含。螺纹水表安装包括表前闸 阀；给排水系统不计系统调整费，计取脚手架搭拆费。

给排水需要掌握知识点

通风空调造价计算规则

1、风管制作安装以施工图示风管规格按展开面积计算，不扣除检查孔、测定孔、 送风口、吸风口等所占面积，以”10m2″为计量单位。

2、 风管长度一律以施工图示中心线长度为准 （主管与支管以其中心线交点划分） ， 包括弯头、三通、变径管、天圆地方等管件的长度，但不得包括部件所占长度。

直径和周长以图示尺寸为准（变径管、天圆地方均按大头口径尺寸计算），咬口重叠部分已包括在定额内，不得另行增加。

3、软管（帆布接口）制作安装，按图示尺寸以”m2″为计量单位。

4、风机盘管连接管仅适用于风机盘管的送吸风连接管，即风机盘管接至送、回 风口的管段，其他部位的风管可按本章相应定额项目执行。

造价计算规则

1、控制设备及低压电器安装均以“台”或“个”为计量单位。

2、控制设备安装未包括二次喷漆及喷字，电器及设备干燥，焊、压接线端子， 端子板外部（二次）接线。

3、焊（压）接线端子以“10 个”为单位计量，端子板外部接线按设备盘、箱、 柜、台的外部接线图计算，以”10 个”为计量单位。

4、各种配管应区别不同敷设方式、敷设位置、管材材质、规格，以“延长米” 为计量单位，不扣除管路中间的接线箱（盒）、灯

盒、开关盒所占长度。

5、配管工程均未包括接线箱、盒及支架制作安装、如发生按相应项目另计。

6、接线箱安装工程量，应区别安装形式（明装，暗装）、接线箱半周长，以及 接线盒类型，以”10 个”为计量单位计算。

7、管内穿线的工程量，应区别线路性质、导线材质、导线截面，以单线”延长米”为计量单位计算。

8、管内穿线长度=（配管长度+导线预留长度）X 同截面导线根数

9、灯具安装的工程量，应区别灯具的种类、型号、规格以”10 套”为计量单位计 算。 开关、按钮安装的工程量，应区别开关、按钮安装形式，开关、按钮种类，开关 极数以及单控与双控，以”10 套”为计量单位计算。

10、插座安装的工程量，应区别电源相数、额定电流、插座安装形式、插座插孔 个数，以”10 套”为计量单位计算。



情况一：水专业（给排水、采暖、消防、空调水）

方法：管道中点连接上，只要标高和系统类型设置一致，通头会自动生成。

情况二：通风空调专业

在通风管道界面点击【风管通头识别】命令，左键点选/框选需要识别通头的的风管，右键确定，风管通头即可生成。如图：

备注：生成通头的条件：1、风管的标高一致 2、风管的系统类型一致，满足以上两个条件才能生成通头。冷媒管的通头叫分歧器。

将冷媒管识别完成，只要三根或四根冷媒管相连接时就会生成分歧器。

情况三：电专业（电气、消防电、弱电）

方法：配管不需要生成通头，桥架和线槽可以生成通头。

步骤一：点击工具—选项—其它—将“生成桥架/线槽通头”打勾，点击确定。如图：

步骤二：将桥架识别/绘制完成，如果两根桥架标高连接上，通头会自动生成。

资源简介/截图：

中国工程建设标准化协会标准 绿色科技馆评价标准

Assessment standard for green science and technology museum

T/CECS851一2021

主编单位 :中国建筑科学研究院有限公司 中 国 科 学 技 术 馆

批准单位 :中 国工 程 建 设 标 准 化 协 会

施行 日期 :2 0 2 1 年 9 月 1 日

中国计划出版社

2021 北 京

根据中国工程建设标准化协会《关于印发<2018 年第一批协会标准制订、修订计划)的通知)}(建标协字〔2018〕015 号)的要求，标准编制组经广泛调查研究，认真总结实践经验，参考有关国内外标准，并在广泛征求意见的基础上，制定本标准。
本标准共分 9章，主要技术内容包括:总则、术语、基本规定、建筑与人文 、能源与资源、环境与健康 、展览与教育、智慧与服务、创新与发展。

1 总 则
1.0.1 为贯彻落实绿色发展理念 ，推动科技馆 高质量发展 ，节约资源，保护环境，满足人民对新时代科技馆展教服务的需要，制定本标准。
1.0.2 本标准适用于新建、改建、扩建和既有科技馆绿色性能的评价 。
1.0.3 绿色科技馆评价应遵循因地制宜、以人为本的原则，结合科技馆所在地域的气候、环境、资源、经济及文化等特点，对科技馆的建筑与人文、能源与资源、环境与健康、展览与教育、智慧与服务等进行综合评价。
1.0.4 绿色科技馆的评价除应符合本标准的规定外，尚应符合国家现行有关标准的规定。

2 术 语
2.0.1 科学技术馆 science and technology museum
是开展科学技术普及工作和活动的公益性社会教育与公共服务基础设施，建筑应满足展览教育、研究、服务等功能以及参与、互动、体验等形式的需要。简称科技馆 。
2.0.2 绿色科技馆 green science and technology museum
在建筑场地、建筑本体、展教设施、教育服务等整体性内容上，能够传达绿色发展理念 ，展示绿色技术，引导绿色生活方式的科技馆 。
2.0.3 全装修 decorated
科技馆公共区域的固定面全部铺贴、粉刷完成 ，给排水 、空调 、供暖、通风、配电和照明等基本设备全部安装到位。
2.0.4 展教装备 exhibition education facilities
包括展品及辅助展示设备设施、科普影视设备、展教资源研发
设备、展(藏)品保存及维修设备等。
2.0.5 展品互动率 interactive rate of exhibits
指观众可 以互动体验的展品数量 占所有展品数量的比例。
2.0.6 常设展览 permanent exhibitions
指展出时间在 1年 以上的展览 。
2.0.7 短期展览 short exhibition
指展出时间在 1年 以内的展览 ，也称临时展览 。
2.0.8 常设展厅 permanent exhibition hall
用于举办常设展览的展厅 。
2.0.9 短期展厅 short exhibition hall
用于举办短期展览的展厅 ，也称临时展厅。
2.0.10 可再生能源 renewable energy
风能、太 阳能、水能 、生物质能、地热能和海洋能等非化石能源的统称 。
2.0.11 再生水 reclaimed water
污水经处理后，达到规定水质标准、满足一定使用要求的非饮用水 。
2.0.12 非传统水源 non一traditional water source
不同于传统地表水供水和地下水供水的水源，包括再生水、雨水、海水等。
2.0.13 绿色建材 green building material
在全寿命期内可减少对资源的消耗、减轻对生态环境的影响，具有节能、减排 、安全、健康 、便利和可循环特征 的建材产品。

这次我来继续分享下 BIM 出图的流程，本期主要讲一下管线的标注设置。

上篇：

高效BIM出图？这篇值得收藏！

2021-12-24

– 一.管线标注  –



● 1）首先按专业分好视图。

一般分为：

1.水：给排水，消火栓，喷淋。

2.暖：空调水，空调风，防排烟，厨房通风。

3.电：强电；弱电；火灾报警。

● 2）载入标注族。

注释→标记→机械（管道）（电气）→风管（管道尺寸标记）（电缆桥架）→风管尺寸标记（电缆桥架尺寸标记）

● 3）添加上刚才载入的族。

注释→按类别标记→标记→电缆桥架→管道/管道占位符→风管/风管占位符。

● 4）水管标注。

TG，点选要标注的水管。点击标注，编辑族。

点击标签→编辑→按图设置。

再复制三个标签，设置如图。

点击族类型，新建类型→系统+尺寸+标高；尺寸+标高；尺寸；标高。

新建参数，如图设置

按图设置每一个类型。

点选标签，按名称选择可见性。（4个标签分别选择）

完毕后，点击载入到项目并关闭。

可以根据项目情况选择标注。

● 5）风管标注。

TG，点选要标注的风管。点击标注，编辑族。（参照管道标注设置）

点击标签→编辑→按图设置。

其他设置参照管道标注设置。

按项目需求选择风管标注。

● 6）桥架标注。

TG，点选要标注的桥架。点击标注，编辑族。（参照管道标注设置）

点击标签→编辑→按图设置。

其他设置参照管道标注设置。

按项目需求选择风管标注。

– 二.管道，风管，桥架标注的系统设置  –

根据上面设置标注族，设置管线系统。

● 1）管道。

双击管道系统→添加系统缩写名称

● 2）风管。

双击风管系统→添加系统缩写名称

● 3）桥架。

选择要标注的桥架→在设备类型里添加桥架系统

这样我们中期标注的工作就做好了，下期我们来讲图纸的导出与打印。

文 | SoulLight

编辑 | Shirley

来源 | BIMBANK

转载请联系授权（微信ID：BIMBANKchina）

资源简介/截图：

内容索引：

1总则.-6-
2设计指引…8-
2.1建筑专业8-
2.1.1送审设计文件…-8-
2.1.2施工图设计深度…-9-
2.2结构专业…….-14-
2.2.1送审设计文件…-14-
2.2.2施工图设计深度.-14-
2.3暖通空调专业.-17-
2.3.1送审设计文件….-17-
2.3.2施工图设计深度.-17-
2.4给排水专业-19-
2.4.1送审设计文件-19-
2.4.2施工图设计深度-20-
2.5电气专业…….-21-
2.5.1送审设计文件-21-
2.5.2施工图设计深度-22-
2.6平战功能转换预案..-25-
2.6.1送审预案要求-25-
2.6.2预案编制要求.-25-
3审查指引-26-
3.1建筑专业审查重点-26-
3.2结构专业审查重点……-35-
3.3暖通空调专业审查重点.-40-
3.4给排水专业审查重点…….-42-
3.5电气专业审查重点….-46-
3.6平战功能转换预案审查重点.-48-

资源简介/截图：

山东省建设项目海绵城市 设计文件编制导则 （试行） 山东省住房和城乡建设厅 2021 年 12 月
前 言 为贯彻落实国家关于全面系统推进海绵城市建设的要求，指导建 设项目海绵城市设计文件的编制工作，结合相关工程设计深度要求， 山东省住房和城乡建设厅组织编制了本导则。 本导则提出了建筑与小区、城市道路、绿地与广场、城市水系等 海绵城市建设设计内容，明确了可行性研究、初步设计和施工图设计 等阶段设计文件的编制内容和深度要求。 本导则在编制过程中，参考了国内外相关技术标准，并得到各级 主管部门、专家学者的共同参与指导，在此一并表示感谢。 主编单位：中国市政工程华北设计研究总院有限公司 青岛市住房和城乡建设局 编制人员：王磊、马伟青、孟恬园、李红扩、国小伟、曹玉烛、 王晓伦、李兵、涂楠楠、孙元慧。

目 录
1 总则………………… 1
2 术语…………………. 2
3 基本规定…………………………….. 4
4 可行性研究报告编制要求………….5
5 初步设计编制要求………………23
6 施工图设计编制要求……….36
引用标准名录……………….. 41

1 总则 1.0.1 为推进山东省海绵城市建设，指导和规范建设项目海绵城市设 计文件的编制工作，保证设计文件质量，制定本导则。 1.0.2 本导则适用于山东省新建、改建及扩建的建筑与小区、城市道 路、绿地与广场、城市水系等海绵城市设计文件的编制，其他类型项目可 参照执行。 1.0.3 本导则是对国家《市政公用工程设计文件编制深度规定》、《建 筑工程设计文件编制深度规定》中项目设计内容的补充，海绵相关设计文 件的编制还应符合国家和山东省有关法律法规和标准的规定。 1.0.4 本导则提出的设计文件编制深度属基本要求，不影响业主及相 关设计项目合同提出的其他要求。根据项目类型和规模，设计文件的内容 可适当增减或合并。 1
2 术语 2.0.1 海绵设施 对雨水具有“渗、滞、蓄、净、用、排 等一项或多项的类似于海绵 效应的工程建设设施。海绵设施主要包括绿色屋面、透水铺装地面、下沉 式绿地、植草沟、植被缓冲带、生物滞留设施、雨水湿地、渗透塘、渗管 （渠）、雨水罐、蓄水池和初期雨水弃流设施等。 2.0.2 年径流总量控制率 通过自然与人工强化的渗透、滞蓄、净化等方式控制城市建设下垫面 的降雨径流，得到控制的年均降雨量与年均降雨总量的比值。 2.0.3 流量径流系数 形成高峰流量的历时内产生的径流量与降雨量之比。 2.0.4 雨量径流系数 设定时间内降雨产生的径流总量与总雨量之比。 2.0.5 下垫面 降雨受水面的总称，包括屋面、地面、面等。 2.0.6 雨水渗透 利用人工或自然设施，使雨水下渗到土壤表层以下，以补充地下水。 2.0.7 透水铺装 可渗透、滞留和渗排雨水并满足一定要求的地面铺装结构。 2.0.8 下沉式绿地 低于周边汇水地面或道路，且可用于渗透、滞蓄和净化雨水径流的绿 2
地。用于源头减排时，主要功能为径流污染控制，兼有削减峰值流量的作 用；用于排涝除险时，主要功能为削减峰值流量。 2.0.9 植草沟 用来收集、输送和净化雨水的表面覆盖植被的明渠，可用于衔接其他 海绵城市建设单项设施、城市雨水管渠和超标雨水径流排放系统。主要形 式有转输型植草沟、渗透型的干式植草沟和经常有水的湿式植草沟。 2.0.10 生物滞留设施 通过植物、土壤和微生物系统滞蓄、渗滤、净化径流雨水的设施。 2.0.11 渗透池（塘） 指雨水通过侧壁和池底进行入渗的滞蓄水池（塘）。 2.0.12 渗透管沟 具有渗透和转输功能的雨水管或沟。 2.0.13 植被缓冲带 坡度较缓的、经植被拦截及土壤下渗作用而减缓地表径流流速，并去 除径流中部分污染物的一种植被区。3
3 基本规定 3.0.1 海绵城市设计文件的编制应坚持规划引领、生态优先、安全为 重、因地制宜、统筹建设的原则，综合考虑项目所在区域的水环境、水安 全、水生态、水资源的需求。兼顾项目建设与流域统筹，注重设施之间的 协同作用，避免碎片化设计。 3.0.2 海绵城市项目设计一般分为前期工作和工程设计两部分。前期 工作包括项目建议书、预可行性研究、可行性研究；工程设计包括初步设 计和施工图设计。本导则包括可行性研究、初步设计和施工图设计三个阶 段。项目建议书和预可行性研究报告编制深度可参照可行性研究。 3.0.3 海绵城市设计文件应明确项目定位，落实上位规划中海绵城市 建设指标，制定项目海绵城市设计方案，指导后续阶段海绵城市设计，以 保证项目各个阶段海绵城市设计的合理、高效和经济。 3.0.4 海绵城市设计文件的编制应注重海绵设施与市政排水系统的合 理衔接，不应降低市政雨水排放系统的设计标准。低影响开发设施的设计 应与周边环境相协调，注重景观效果，避免大拆大建或不合理建设。 3.0.5 海绵城市设计是一个系统工程，设计内容涉及多个专业，一般 由给排水、水利、园林、建筑、道路、结构、电气等专业协同完成，专业 间的协同非常重要，各专业设计深度应满足《市政公用工程设计文件编制 深度规定》、《建筑工程设计文件编制深度规定》及国家现行有关标准的规 定。 4
4 可行性研究报告编制要求 4.1 概述 4.1.1 说明工程项目建设目的和提出的背景，并简述可行性研究报告 的编制过程及文件组成等。 4.1.2 编制依据 （1）上级主管部门有关立项的主要文件和行业主管部门批准的项目 建议书及批复文件。 （2）有关的方针政策性文件。 （3）业主的委托书或中标通知书及有关的合同、协议书。 （4）城市总体规划、海绵城市专项规划、详细规划（控规）、系统化 实施方案。 （5）满足海绵城市设计要求的工程地质评价报告。 （6）环境影响评价报告及批复文件。 （7）工程地震安全性评价报告（必要时）。 （8）其他必要的文件、会议纪要等。 4.1.3 采用的标准、规范、导则和指南 说明设计中采用的标准、规范、导则和指南。 4.1.4 编制原则 结合项目特点简述编制原则，因地制宜。 4.1.5 编制范围 （1）合同（或协议书）中所规定的范围。 5
（2）经双方商定的有关内容和范围。 （3）委托其他单位专门研究的项目或有关专题。 4.1.6 结论及主要经济指标 简述建设规模、主要设施、项目组成、技术方案等主要工程内容及经 济指标。4.2 项目概况 4.2.1 项目自然条件（地形地貌、气象、水系、工程地质、植被景观、 水文、水文地质、地震等）。 4.2.2 项目性质及规模（项目区位、项目用地性质、工程范围、主要 建设内容、占地面积、下垫面情况等）。 4.2.3 海绵城市上位规划概况（海绵城市专项规划、详细规划、系统 化实施方案确定的海绵城市建设目标，如年径流总量控制率、径流污染削 减率（以悬浮物 SS 计）等）、相关规划概况（排水、防涝、防洪等专项 规划）。4.2.4 项目竖向及场地排水条件分析（场地坡度、坡向、雨水径流组 织、排水管网系统及出路等）。 4.2.5 初勘资料，重点说明项目区域内各岩土层的渗透性及透水性。 4.2.6 项目现状问题和评价，可从水生态、水安全、水环境、水资源 四个方面进行分析，改造类项目重点阐述现状问题及改造需求（历史积水 情况、成因等），新建项目阐述海绵城市建设模式与传统建设模式的区别 及建设效果。

资源简介/截图：

本规定依据 现 行 上 海 市 工程建设规范 《公共建筑绿色设计标准》DGJ08-2143-2021、《住宅建筑绿色设计标准》DGJ08-2139-2021，结合现行国家标准《绿色建筑评价标准》GB/T50378-2019、现行上海市标准《绿色建筑评价标准》DG/TJ08-2090-2020，根据上海市建筑工程在绿色建筑设计审批、施工等方面对设计文件深度要求编制。
本规定细化了建筑、结构、给排水、供暖通风与空气调节、电气等各相关专业的绿色建筑设计内容，明确了设计说明、设计图纸、计算书等方面的要求。
本规定由上海市住房和城乡建设管理委员会批准。
本规定由同济大学建筑设计研究院（集团）有限公司负责解释。
本规定的编制单位为：同济大学建筑设计研究院（集团）有限公司、上海市建筑建材业管理总站。

1 总 则…………………………………………………………………………………………………..1 2 方案阶段绿色设计…………………………………………………………………………………….2
2.1 一般要求…………………………………………………………………………………………2
2.2 绿色建筑策划书………………………………………………………………………………2
2.3 设计图纸…………………………………………………………………………………………7 3 初步设计阶段绿色设计……………………………………………………………………………..9
3.1 一般要求…………………………………………………………………………………………9
3.2 设计总说明……………………………………………………………………………………..9
3.3 场地规划与室外环境……………………………………………………………………..11
3.4 建筑设计及室内环境……………………………………………………………………..13
3.5 结 构…………………………………………………………………………………………..16
3.6 给水排水……………………………………………………………………………………….17
3.7 供暖通风与空气调节……………………………………………………………………..18
3.8 建筑电气……………………………………………………………………………………….19
4 施工图设计阶段绿色设计………………………………………………………………………..22
4.1 一般要求……………………………………………………………………………………….22
4.2 建 筑…………………………………………………………………………………………..22
4.3 结 构…………………………………………………………………………………………..33
4.4 给水排水…………………………………………………………………………………………..36
4.5 供暖通风与空气调节…………………………………………………………………………41
4.6 建筑电气…………………………………………………………………………………………..47
附件：上海市民用建筑工程施工图节能设计文件编制深度规定……………………..53

资源简介/截图：

为配合江苏省《绿色建筑设计标准》DB32/3962-2020（以下简称“绿色设计
标准”）、《绿色建筑评价标准》GB/T 50378-2019（以下简称“评价标准”）的实
施，进一步提升江苏省民用建筑施工图绿色设计质量，指导施工图绿色设计文件
编制工作，依据相关规范标准，制定本规定。
本规定根据绿色设计标准、评价标准的要求，以《江苏省民用建筑施工图绿
色设计文件编制深度规定（2015 年版）》（以下简称“2015 年版深度规定”）为基
础进行编制，内容包括：总则、建筑、结构、暖通空调、给排水、电气、自评估
和相关材料、附录。与 2015 年版深度规定相比，主要有以下变化：
1、增加了安全耐久性设计内容，完善了室外场地、室内环境控制、无障碍
设计及建筑节能等设计文件要求。
2、明确了结构绿色设计文件的基本要求和一般要求。
3、增加了人员密集的公共场所场所设置室内空气质量监测装置的内容。
4、完善了水资源综合利用和节水措施的设计内容，增加了海绵城市设计、
用水安全设计等内容。
5、增加了电动汽车充电设施建设、相关智能化系统等设计内容。
6、调整完善了各专业施工图绿色设计专篇（参考样式）。
7、对于有星级要求的建筑，增加了自评估表和相关材料的要求。
本规定由江苏省住房和城乡建设厅批准发布，省建设工程设计施工图审查管
理中心负责具体内容的解释。

目录
1 总则………………………………………………………………………………………………………1
2 建筑………………………………………………………………………………………………………2
2.1 一般规定……………………………………………………………………………………………..2
2.2 场地设计与室外环境……………………………………………………………………………3
2.3 建筑设计与室内环境……………………………………………………………………………4
2.4 建筑节能设计………………………………………………………………………………………7
3 结构……………………………………………………………………………………………………..12
3.1 一般规定……………………………………………………………………………………………12
3.2 结构设计基本要求……………………………………………………………………………..12
3.3 结构设计一般要求……………………………………………………………………………..13
4 暖通空调………………………………………………………………………………………………16
4.1 一般规定……………………………………………………………………………………………16
4.2 室内外参数及空调负荷计算……………………………………………………………….17
4.3 冷热源节能设计…………………………………………………………………………………17
4.4 输配系统设计…………………………………………………………………………………….18
4.5 室内通风设计…………………………………………………………………………………….19
4.6 监测与控制………………………………………………………………………………………..19
4.7 其他绿色设计要求……………………………………………………………………………..20
5 给排水…………………………………………………………………………………………………21
5.1 一般规定……………………………………………………………………………………………21
5.2 水资源综合利用…………………………………………………………………………………22
5.3 节水设计……………………………………………………………………………………………23
5.4 用水安全设计…………………………………………………………………………………….23
5.5 可再生能源利用…………………………………………………………………………………24
5.6 其他绿色设计要求……………………………………………………………………………..25
6 电气…………………………………………………………………………………………………….26
6.1 一般规定……………………………………………………………………………………………26
6.2 供配电系统节能设计………………………………………………………………………….27
6.3 照明节能设计…………………………………………………………………………………….28
6.4 电能计量及能耗监测系统…………………………………………………………………..28
6.5 可再生能源利用…………………………………………………………………………………29
6.6 其他绿色设计要求……………………………………………………………………………..29
7 自评估表和相关材料……………………………………………………………………………..30
7.1 一般规定……………………………………………………………………………………………30
7.2 绿色建筑自评估表……………………………………………………………………………..30
7.3 绿色设计相关材料……………………………………………………………………………..31

1 总则
1.0.1 为进一步提升江苏省民用建筑施工图绿色设计质量，规范施工图绿色设计文件编制，制定本规定。
1.0.2 本规定适用于江苏省范围内新建民用建筑施工图绿色设计。扩建、改建民用建筑的施工图绿色设计可参照执行。
1.0.3 民用建筑的施工图绿色设计文件应按本规定进行编制，包括建筑、结构、暖通空调、给排水、电气等专业。
1.0.4 施工图绿色设计文件应包括各专业的施工图绿色设计专篇、绿色建筑自评估表（有星级要求的项目）以及各专业与绿色设计相关的设计说明、设计图纸、设备（器材）表、计算书、分析报告等。
1.0.5 施工图绿色设计专篇分专业编制，并由建筑专业综合协调。本规定提供了各专业绿色设计专篇参考样式，设计人员应按绿色设计专篇参考样式中的要求进行填写，也可根据工程项目的具体实际情况对其进行适当调整和补充，当依据的标准进行修订或有新的标准发布实施时，应按新版标准调整相应的专篇内容。
1.0.6 按本规定编制的施工图绿色设计文件已包含建筑节能，不需另设建筑节能专篇。
1.0.7 施工图绿色设计文件的编制深度除应满足本规定外，尚应符合住房和城乡建设部《建筑工程设计文件编制深度规定》（2016 年版）及江苏省现行有关施工图设计文件编制深度规定的要求。

资源简介/截图：

为进一步加强民用建设工程消防设计审查管理，指导消防设计文件编制工作，提高消防设计质量，根据住房和城乡建设部建设工程消防设计审查验收管理暂行规定（住房和城乡建设部令第51号）建筑工程设计文件编制深度规定3(2016版)的有关要求，依据相关规范标准，结合工作实际，江苏省住房和城乡建设厅组织编制了江苏省民用建设工程消防设计文件编制指南（试行）(以下简称“指南”)。
本指南包括总则、基本规定、新建工程、既有建筑改造工程、特殊消防设计工程、附录六个章节。

目录
1总则
2基本规定
3新建工程
31一股规定
32总说明
33建筑专业
34结构专业
35给排水专业
36电气专业
37通专业
38设计变更*
39室内装饰装修专项设计
4既有建筑改造工程
4.1一般规定
4.2总说明
44结构专业
4.5给排水专业
4.6电气专化
4.7暖通专业
48设计变更
4.9室内装饰装修专项设计
5特味消防设计工程
6附录

1总则
1..1为规范指导设计单位编制消防设计文件，统一江苏省民用建设工程消防设计专篇编写格式、内容和深度，根据中华人民共和国建筑法》中华人民共和国消防法》《建设工程质量管理条例》等法律法规，建设工程消防设计审查验收管理暂行规定》（住房和城乡建设部令第⑤1号）建设工程消防设计审查验收工作细则》（建科规[2020]5号）建筑工程设计文件编制深度规定》(2016版)以及住房和城乡建设部办公厅发布的关于做好建筑高度大于250米民用建筑防火设计研究论证的通知》等相关要求，结合江苏省实际情况，制定本指南。
1..2本指南适用于江苏省范围内民用建设工程消防设计文件的编制，包括新建工程、既有建筑改造工程、特殊消防设计工程及其上述工程的设计变更、室内装饰装修专项设计。
1..3消防设计文件除应满足本指南外，尚应符合国家和江苏省现行有关标准的规定。

2基本规定
2..1本指南将民用建设工程按新建工程、既有建筑改造工程、特殊消防设计工程分类，分别说明其消防设计文件的编制要求。
2..2消防设计文件包括封面、扉页、消防设计文件目录、消防设计说明书、消防设计图纸、以及与消防设计相关的计算书、资料文件等，文件内容应齐全、完整。
2..3从事民用建设工程消防设计的设计单位、设计人员应具备相应资质和专业技术能力，所提交的消防设计文件应提供设计单位法定代表人、技术总负责人、项目总负责人的姓名，设计人员的姓名及其专业技术能力信息。

资源简介/截图：

为配合江苏省《绿色建筑设计标准》DB32/3962-2020（以下简称“绿色设计
标准”）、《绿色建筑评价标准》GB/T 50378-2019（以下简称“评价标准”）的实
施，进一步提升江苏省民用建筑施工图绿色设计质量，指导施工图绿色设计文件
编制工作，依据相关规范标准，制定本规定。
本规定根据绿色设计标准、评价标准的要求，以《江苏省民用建筑施工图绿
色设计文件编制深度规定（2015 年版）》（以下简称“2015 年版深度规定”）为基
础进行编制，内容包括：总则、建筑、结构、暖通空调、给排水、电气、自评估
和相关材料、附录。与 2015 年版深度规定相比，主要有以下变化：
1、增加了安全耐久性设计内容，完善了室外场地、室内环境控制、无障碍
设计及建筑节能等设计文件要求。
2、明确了结构绿色设计文件的基本要求和一般要求。
3、增加了人员密集的公共场所场所设置室内空气质量监测装置的内容。
4、完善了水资源综合利用和节水措施的设计内容，增加了海绵城市设计、
用水安全设计等内容。
5、增加了电动汽车充电设施建设、相关智能化系统等设计内容。
6、调整完善了各专业施工图绿色设计专篇（参考样式）。
7、对于有星级要求的建筑，增加了自评估表和相关材料的要求。
本规定由江苏省住房和城乡建设厅批准发布，省建设工程设计施工图审查管
理中心负责具体内容的解释。

目录
1 总则………………………………………………………………………………………………………1
2 建筑………………………………………………………………………………………………………2
2.1 一般规定……………………………………………………………………………………………..2
2.2 场地设计与室外环境……………………………………………………………………………3
2.3 建筑设计与室内环境……………………………………………………………………………4
2.4 建筑节能设计………………………………………………………………………………………7
3 结构……………………………………………………………………………………………………..12
3.1 一般规定……………………………………………………………………………………………12
3.2 结构设计基本要求……………………………………………………………………………..12
3.3 结构设计一般要求……………………………………………………………………………..13
4 暖通空调………………………………………………………………………………………………16
4.1 一般规定……………………………………………………………………………………………16
4.2 室内外参数及空调负荷计算……………………………………………………………….17
4.3 冷热源节能设计…………………………………………………………………………………17
4.4 输配系统设计…………………………………………………………………………………….18
4.5 室内通风设计…………………………………………………………………………………….19
4.6 监测与控制………………………………………………………………………………………..19
4.7 其他绿色设计要求……………………………………………………………………………..20
5 给排水…………………………………………………………………………………………………21
5.1 一般规定……………………………………………………………………………………………21
5.2 水资源综合利用…………………………………………………………………………………22
5.3 节水设计……………………………………………………………………………………………23
5.4 用水安全设计…………………………………………………………………………………….23
5.5 可再生能源利用…………………………………………………………………………………24
5.6 其他绿色设计要求……………………………………………………………………………..25
6 电气…………………………………………………………………………………………………….26
6.1 一般规定……………………………………………………………………………………………26
6.2 供配电系统节能设计………………………………………………………………………….27
6.3 照明节能设计…………………………………………………………………………………….28
6.4 电能计量及能耗监测系统…………………………………………………………………..28
6.5 可再生能源利用…………………………………………………………………………………29
6.6 其他绿色设计要求……………………………………………………………………………..29
7 自评估表和相关材料……………………………………………………………………………..30
7.1 一般规定……………………………………………………………………………………………30
7.2 绿色建筑自评估表……………………………………………………………………………..30
7.3 绿色设计相关材料……………………………………………………………………………..31

1 总则
1.0.1 为进一步提升江苏省民用建筑施工图绿色设计质量，规范施工图绿色设计文件编制，制定本规定。
1.0.2 本规定适用于江苏省范围内新建民用建筑施工图绿色设计。扩建、改建民用建筑的施工图绿色设计可参照执行。
1.0.3 民用建筑的施工图绿色设计文件应按本规定进行编制，包括建筑、结构、暖通空调、给排水、电气等专业。
1.0.4 施工图绿色设计文件应包括各专业的施工图绿色设计专篇、绿色建筑自评估表（有星级要求的项目）以及各专业与绿色设计相关的设计说明、设计图纸、设备（器材）表、计算书、分析报告等。
1.0.5 施工图绿色设计专篇分专业编制，并由建筑专业综合协调。本规定提供了各专业绿色设计专篇参考样式，设计人员应按绿色设计专篇参考样式中的要求进行填写，也可根据工程项目的具体实际情况对其进行适当调整和补充，当依据的标准进行修订或有新的标准发布实施时，应按新版标准调整相应的专篇内容。
1.0.6 按本规定编制的施工图绿色设计文件已包含建筑节能，不需另设建筑节能专篇。
1.0.7 施工图绿色设计文件的编制深度除应满足本规定外，尚应符合住房和城乡建设部《建筑工程设计文件编制深度规定》（2016 年版）及江苏省现行有关施工图设计文件编制深度规定的要求。

9、BIM-行业相关
8、BIM-造价
7、BIM5D-项目管理
6、BIM–Navisworks 施工动画模拟
5、BIM–Revit-Structure 结构
4、BIM–Revit-MEP 给排水、电气、暖通、机电
3、BIM–Revit 高级教程
2、BIM–Revit 初级教程
1、BIM–Revit 入门教程
12、Revit 2020自学从入门到精通
11、2019BIM–Revit-从入门到大师
10、2018完全自学一本通

15.机电视频详解
14.MEP培训教程
13.Revit MEP详解
12.MEP识图教学
11.Revit机电专业系统设置
10.REVIT MEP培训教程20小时
09.Revit MEP 管线综合实践应用
08.Revit BIM案例实提
07.建筑电气施工图识读
06.建筑暖通施工图识读
05.建筑给排水施工图识读 (案例实战)
04.Revit变配电室大样绘制一-案例实提筒
03.BIM(Revit) 项目实战应用一-机电制图篇
02.Revit族实战教程一-机电篇
01.BIM (Revit) 项目实战应用一-机电篇

    机电样板设置方法

    一、项目浏览器的创建

    1.先点击选项卡的[管理]，再打开设置区的[项目参数]，然后添加项目参数（添加专类型和子专业类型）参数类型选择文字，在右边[类别]中勾选视图。

    2.（1）右击项目浏览器中的[视图]选择[浏览器组织]进入

    （2）单击[新建]后可输入项目名称

    （3）随后弹出的[浏览器组织属性]对话框中选择[成组和排序]，将成组和排序设置如下图所示:

    成组条件：专业类型

    否则按：子专业类型

    否则按：族与类型

    3.根据楼层复制并命名视图(平面，立面，三维视图)。步骤如下：右击原有的楼层→选择复制视图→复制→重命名视图名称

    4.选择要修改的平面视图，在属性面板中的[文字]添加专业类型,子专业类型,(如专业类型给与为给排水,子专业类型给与为自动喷淋)暖通，电气同上。

    5.将项目浏览器相关专业系统归类，最终完成项目浏览器的创建。

    二、过滤器设置

    1.我们先打开之前设置好的综合视图样板,在视图中建立过滤器，具体步骤：先点击选项卡的[视图]，再打开功能区的[可见性图形替换]，然后选择过滤器，并将样板自带的过滤器删除。

    2.在可见性图形替换中单击[编辑/新建]，在随后弹出的[过滤器]中单击左下边的[新建]，创建所需的风管系统和管道系统。

    3.由于风管和管道过滤器是以系统类型来进行过滤区分的，所以在设置风管或者管道的过滤器时，我们应当勾选除系统外的相应的类别，在右边的过滤器规则中，选择的过滤条件为[系统类型]、[等于]、[xx系统]。如以设置暖通风中的回风系统为例，如下图所示：

    4.在设置好我们需要的过滤器后单击添加，在最后弹出的[添加过滤器中]选择我们设置的过滤器即可。

    5.根据要求设置过滤器颜色，以下是过滤器颜色设置后效果图，颜色设置统一按照实施规范中颜色要求。

    注意：在建模时为显示出过滤器的效果，其视觉样式要选择着色模式

    三、视图样板的应用

    1.点击选项卡的[视图]，再打开功能区的[视图样板]，选择[从当前视图创建样板]

    2.在随后弹出的[新视图样板]对话框中输入样板名称（综合视图样板）

    3.将综合视图样板复制重命名应用于各个专业视图（如给排水样板）。

    4.通过滤器勾选所要显示的专业（如给排水需要勾选给水系统，排水系统等等，其他专业不需要勾选）。

    5.创建暖通和电气相关的视图样板，其设置方法与给排水视图样板的设置方法一致，完成后视图样板就如下图所示：

    在机电建模时选择相应的视图样板进行绘制。

    相关要求说明

    1.样板文件中轴网标高未进行绘制，根据项目实际情况，套用样板自行绘制。

    2.根据项目实际情况添加管线的材质，尺寸等信息以及管线链接方式的族文件。

    3.管线颜色必须根据实施标准中的规定进行设置。

    4.管线命名规则为“楼号-层名-系统-符号”无符号不添加。

    例如：5#楼-1F-消火栓水管-X1

    5#楼-3F-排烟风管-PY

    5#楼-2F-强电桥架

    5.项目浏览器中视图命名规则为“楼号-（标高）-专业”，其中“标高”字段为可选项，根据项目实际需要可添加也可不添加，

    例如：1F-给排水

    2F-6.8m-给排水

    附：

    1.机电各系统划分及色彩配置说明

    来源：Revit教程

资源简介/截图：

福建省工程建设地方标准 DB
工程建设地方标准编号:DBJ/T13-84-2022
住房和城乡建设部备案号：J10857-2022
岩土工程勘察标准
Standard for investigation of geotechnical engineering
2022-09-26发布 2023-01-01实施
福建省住房和城乡建设厅 发布

前言
根据福建省住房和城乡建设厅《关于公布全省工程建设地方标准复审修编项目计划的通知》（闽建科〔2020）13号)，由福建省建筑设计研究院有限公司会同我省有关单位修编而成，修编组根据国家现行有关规范和标准，经过广泛调查研究，认真总结了福建省近十几年岩土工程实践经验和科研成果，增加了部分章节内容，修改后使部分条款与国家现行有关规范和行业标准相协调，并在广泛征求意见的基础上，经专业审查和综合审查完成了标准修编工作。
本标准共分19章和10个附录，主要技术内容是：1.总则：2.术语及符号：3.基本规定：4.地貌与岩土分类：5.建筑工程勘察技术要求；6.市政工程勘察技术要求：7环境岩土工程勘察技术要求：8.特殊性土岩土工程勘察：9.不良地质作用：10.场地与地基的地震效应评价：11.工程地质测绘：12.勘探和取样：13.原位测试：14.工程物探：15.室内试验：16.地下水：17.检验与监测：18.勘察成果分析与评价：19.岩土工程勘察成果编制。
本标准修订的主要技术内容：1.对第2章术语和符号作了增减：2.增加了第3章基本规定：3.将原第5章工程勘察技术要求拆分为第5章建筑工程勘察技术要求和第6章市政工程勘察技术要求，并对原内容作了修订：4.增加了第7章环境岩土工程勘察技术要求：5.对第10章场地与地基的地震效应评价作了修订：6增加了第11.5节工程周边环境与专项调查：7.第13章原位测试增加了旁压试验、土壤氢测试和孔隙水压力测试内容：8将原第10章10.5节工程物探拆分独立成章，增加了第14章工程物探：9.增加了第17.7节不良地质作用和地质灾害监测：10将原第12.8节水、土对建筑材料的腐蚀性评价调整至第18.7节水、土腐蚀性评价，并对原内容进行了修订：11.增加了第19.4节三维可视化勘察信息模型：12.增加了建设场地适宜性和稳定性评价内容和评价方法：13.增加了圆锥动力触探锤击数修正方法：14.删除了原附录E抗拔静载荷试验技术要求和附录F单桩竖向抗压静载荷试验技术要求：15.将原附录K边坡处理常用方法和坡率允许值调整至第5.5节。
本标准由福建省住房和城乡建设厅负贵管理，由福建省建筑设计研究院有限公司负责具体技术内容的解释。在执行过程中如有意见和建议，请寄送福建省住房和城乡建设厅科技与设计处(地址：福州市北大路242号，邮编：350001)或福建省建筑设计研究院有限公司（地址：福建省福州市鼓楼区通湖路188号，邮政编码：350001)以供今后修订时参考。
本标准主编单位：
福建省建筑设计研究院有限公司
本标准参编单位：
福建省建研工程顾问有限公司
福建岩土工程勘察研究院有限公司
福州市勘测院
福建省交通规划设计院有限公司
福建省水利水电勘测设计研究院
福建省地质工程勘察院
华东勘测设计院（福建）有限公司
厦门地质工程勘察院
福建东辰综合勘察院
福州市建筑设计院有限责任公司
福建泉州勘测设计院有限公司
核工华南工程勘察院
厦门华岩勘测设计有限公司
中国兵器工业北方勘察设计研究院有限公司
中化明达（福建）地质勘测有限公司
福建省闽中南岩土工程勘察有限公司

福建省林业勘察设计院
福建省闽东工程勘察院
福建省水文地质工程地质勘察研究院
中建海峡建设发展有限公司
西北综合勘察设计研究院
闽武长城建设发展有限公司
福州盈光科技有限公司
本标准主要起草人：戴一鸣 郑金伙 吴铭炳 林小富
刘俊龙 张家金 方志峰 黄光明
郑也平 杨世华 刘宏岳 兰坚强
张升锋 林金洪 俞强 刘银芳
谢鑫 朱德昌 余昌蔚 黄辉
兰新生 潘周展 吴华 江学中
韩中阳 林汉忠 吴寿明 黄明杰
潘金宝 郑国栋 阮林龙 巫克霖
沈铭龙 邱宗新 何超亮
本标准主要审查人：赖树钦 方家强 王韶国 简文彬
陈振建 林民勇 王俊英 黄文勇
周先前 柳侃 刘毓氚

内容摘抄：

1总则
1.0.1为了使岩土工程勘察技术更好地服务于工程建设全过程，做到技术先进、经济合理、保证质量、保护环境，根据福建省的岩土工程特点，制定本标准。
1.0.2本标准适用于福建省建筑工程、市政工程、地下工程、边坡工程、基坑工程、环境岩土工程、地基处理等岩土工程勘察与咨询。
1.0.3各项建设工程在设计和施工之前，必须按基本建设程序进行岩土工程勘察，坚持先勘察、后设计、再施工的原则。
1.0.4福建省岩土工程勘察除应执行本标准外，尚应符合国家现行有关规范、标准规定。

2术语和符号
2.1术语
2.l.1岩土工程勘察geotechnical investigation
根据建设工程的要求，查明、分析、评价建设场地的地质、环境特征和岩土工程条件，编制勘察文件的活动。简称勘察。
2.1.2岩土工程勘察纲要method statement of geotechnical investigation works
岩土工程勘察实施前，编制用于指导岩土工程勘察项目现场工作的指导性文件。简称勘察纲要。
2.1.3岩土工程勘察报告geotechnical investigation report
在对原始资料进行整理、统计的基础上，归纳、分析、评价，提出工程建议，形成系统的为工程建设服务的勘察技术文件。简称勘察报告。
2.1.4勘探点exploratory point
各种岩土工程勘探手段包括钻探、井（坑）探、槽探、洞探、触探、工程物探点、原位测试点和工程地质测绘点等在平面上的坐标位置。

3基本规定
3.0.1岩土工程勘察应根据工程特点、勘察阶段和地区经验，收集与工程相关的资料，确定岩土工程勘察等级：依据国家现行技术标准规定，编制勘察纲要；采用有针对性的勘察手段，提供资料真实、结构完整、评价合理、结论可靠、建议可行，满足工程设计、施工和验收要求的岩土工程勘察成果。
3.0.2岩土工程勘察阶段分为可行性研究勘察、初步勘察、详细勘察、施工勘察四个阶段。勘察阶段划分宜符合下列规定：
1特殊或特大型工业项目、市政工程、建筑面积50万m2以上的住宅小区和新规划区，勘察阶段宜划分为可行性研究勘察、初步勘察、详细勘察三个阶段：
2大型工业项目、市政工程、民用建筑工程等，当拟建场地周边已有勘察资料，勘察阶段可划分为初步勘察和详细勘察二个阶段：
3工程规模小、场地岩土工程条件简单、无特殊要求或场地邻近已有勘察资料可满足初步设计需要，可将初步勘察和详细勘察合并为一个阶段，直接进行详细勘察：

4地貌与岩土分类
4.1地貌
4.1.1福建省地貌单元划分应根据成因、作用和特征按表4.1.1规定执行。

4.2岩石分类与定名
4.2.1岩石根据其成因分为三大岩类：沉积岩、岩浆岩、变质岩：福建省岩石地层划分应符合附录C规定。
4.2.2岩土工程勘察除应根据其成因、结构、构造、矿旷物成份和风化程度确定岩石的地质名称外，岩石坚硬程度、岩体完整程度和岩体基本质量等级划分尚应分别符合表4.2.2-1、表4.2.22、表4.22-3规定。

（略）

内容索引;

目次
1总则1
2术语和符号2
2.1术语2
2.2符号4
3基本规定7
4地貌与岩土分类13
4.1地貌13
4.2岩石分类与定名14
4.3土的分类与定名18
5建筑工程勘察技术要求25
5.1一般规定25
5.2建（构）筑工程27
5.3地基处理34
5.4基坑工程37
5.5边坡工程42
5.6建（构）筑物改造和加固工程54
6市政工程勘察技术要求56
6.1一般规定56
6.2道路工程58
6.3桥涵工程63
6.4隧道工程68
6.5室外管道工程72
6.6给排水工程76
6.7堤岸工程79

6.8地下综合管廊工程83
6.9城市步栈道工程86
7环境岩土工程勘察技术要求90
7.1一般规定90
7.2固体废弃物处理工程91
7.3垃圾填埋场工程94
7.4地下水污染治理工程.95
7.5污染场地治理工程98
8特殊性岩土103
8.1软土103
8.2填土105
8.3混合土107
8.4风化岩和残积土109
8.5污染土114
9不良地质作用和地质灾害116
9.1一般规定116
9.2岩溶和土洞116
9.3滑坡121
9.4泥石流125
9.5采空区128
9.6危岩和崩塌131
9.7地面沉降134
10场地与地基的地震效应评价137
10.1一般规定137
10.2场地类别划分139
10.3液化判别142
10.4软土震陷146
11工程地质测绘149
11.1一般规定149

11.2工程地质测绘内容150
11.3工程地质测绘方法151
11.4工程地质测绘资料整理153
11.5工程周边环境专项调查154
12勘探和取样158
12.1一般规定158
12.2钻探158
12.3井（坑）探、槽探和洞探161
12.4取样161
13原位测试166
13.1一般规定166
13.2载荷试验167
13.3静力触探试验172
13.4标准贯入试验173
13.5圆锥动力触探试验174
13.6十字板剪切试验176
13.7扁铲侧胀试验177
13.8现场直接剪切试验179
13.9波速测试180
13.10场地微振动测试183
13.11旁压试验185
13.12氢含量测试186
13.13孔隙水压力测试189
14工程物探192
14.1一般规定192
14.2水域工程物探195
14.3陆域工程物探197
15室内试验201
15.1一般规定201

15.2试样制备202
15.3土的物理性质试验202
15.4土的力学性质试验203
15.5土的动力性质试验206
15.6岩石物理、力学性质试验207
15.7水、土化学试验207
16地下水210
16.1一般规定210
16.2地下水勘察技术要求211
16.3水文地质参数测定212
16.4地下水评价214
16.5抗浮评价216
17检验与监测223
17.1一般规定223
17.2现场检验224
17.3桩基工程监测226
17.4基坑工程监测227
17.5边坡工程监测229
17.6建（构）筑物沉降与垂直度监测231
17.7不良地质作用和地质灾害监测235
18勘察成果分析与评价238
18.1一般规定238
18.2岩土参数数理统计239
18.3承载力确定241
18.4地基变形分析247
18.5稳定性分析254
18.6工程特性指标258
18.7水、土腐蚀性评价260
19岩土工程勘察成果编制265

19.1一般规定265
19.2岩土工程勘察报告文字部分267
19.3图表及附件268
19.4岩土工程勘察信息模型271
附录A工程建设适宜性的定性分级272
附录B场地稳定性的定性分级273
附录C福建省岩石地层划分标准274
附录D福建省第四系地层划分标准279
附录E圆锥动力触探锤击数修正280
附录F福建省常见土层物理力学指标282
附录G静力触探试验估算单桩竖向极限承载力285
附录H标准贯入试验估算单桩竖向极限承载力288
附录J福建省常见岩石物理力学性质指标290
附录K天然地基极限承载力估算291
本标准用词说明293
引用标准名录294
附：条文说明296

为提升局机电安装工程施工作业标准化、规范化水平，在整合已有的企业标准和图集的基础上，编制了《机电 安装工程施工典型做法图集（2014     版）》（以下简称《图集》）。

编制依据：

《建筑给水薄壁不锈钢管管道工程技术规程  CECS153-2003》

《给水排水管道工程施工及验收规范 GB50268-2008》

《建筑给水排水及采暖工程施工质量验收规范  GB50242-2002》

《建筑给水塑料管道工程技术规程  CJJ/T98-2003》

《建筑电气工程施工质量验收规范  GB50303-2002》

《电气装置安装工程电缆线路施工及验收规范  GB50168-2006》

《电气装置安装工程接地装置施工及验收规范  GB50169-2006》

《建筑物防雷工程施工与质量验收规范  GB50601-2010》

《工业设备及管道绝热工程设计规范  GB50264-1997》

《通风与空调工程施工质量验收规范  GB50243-2002》

《建筑给水薄壁不锈钢管道安装  10S407-2》

一给水排水工程1

11     室内给水系统  2

111 给水薄壁不锈钢管安装2

112 钢管安装 4

113 无规共聚聚丙烯(PP-R)给水管安装7

114 铜管钎焊 8

115 管道过伸缩缝的做法9

116 室内管道支架及吊架10

117 管井共用支架制作安装15

118 固定支架的安装16

119 水箱安装 18

12     室内排水系统  19

121 排水用柔性接口铸铁管安装19

122 排水用硬聚氯乙烯（PUC-U）管道安装21

123 套管安装 22

124 潜污泵安装27

125 雨水斗安装29

13     室内热水系统  30

131 管道和设备保温30

132 补偿器安装32

14     卫生器具安装  33

141 洁具安装 33

15     室外给排水系统  40

151 给水球磨铸铁安装40

152 给水 HDPE 管安装 41

153 混凝土排水管道安装42

二通风空调工程43

21     风管安装  43

211 法兰风管制作安装44

212 无法兰风管制作安装45

213 复合风管制作安装46

214 风管支吊架一47

215 风管支吊架二48

216 风管软连接49

217 风管出屋面做法50

218 风管过伸缩缝做法51

22     风管部件的安装  52

221 防火阀安装52

222 排烟口安装53

223 风口安装 54

23     通风空调设备安装  55

231 落地风机安装55

232 吊装风机安装56

233 屋顶风机安装57

24     空调制冷设备安装  58

241 风机盘管安装58

242 空调箱安装59

243 水冷机组安装60

244风冷机组安装61

245 冷却塔安装62

246 卧式水泵安装63

247 立式水泵安装64

248 水泵及机房内支架安装65

25     采暖系统安装  66

251 容积式热交换器安装66

252 板式换热器安装67

253 仪表安装 68

254 散热器安装69

26     防腐与绝热  70

261 室内风管保温70

262 室外风管保温71

27        标识72

271 管道标识 72

272 设备标识 73

三电气工程   74

31     配电柜（盘）、照明配电箱的安装 75

311 高低压开关柜安装（一）75

312 高低压开关柜安装（二）76

313 配电箱（盘）明装（一）77

314 配电箱（盘）明装（二）78

315 配电箱（盘）暗装79

316 SM、BM 砌块配电箱安装 80

317 配电箱内接线81

318 盘柜内电缆头制作安装82

32     母线安装  83

321 封闭母线安装83

322 母线连接 84

33     电缆桥架安装和桥架内电缆敷设 85

331 电缆桥架及支架安装（一）85

332 电缆桥架及支架安装（二）86

333 桥架、线槽及支吊架安装（三）87

334 桥架、线槽伸缩节安装88

335 电缆桥架引出装置89

336 桥架垂直引下做法90

337 屋面桥架、线槽安装91

338 强电竖井桥架、线槽穿楼板防火封堵92

339 电缆桥架水平防火区封堵93

3310 桥架内电缆敷设94

3311 预应力空心楼板吊标预留（国家专利） 95

34     金属管、塑料管及线槽施工 96

341 配管连接 96

342 管盒连接 97

343 金属软管与接线盒连接98

344 吊顶内接线盒标准定位固定（国家专利）99

345 管路固定 100

346 钢管暗配（一）101

347 钢管暗配（二）102

348 钢管在墙、柱中暗配103

349 钢管穿外墙、屋面板安装104

3410 钢管过伸缩缝、沉降缝安装105

3411 直埋电缆穿墙保护管安装106

3412 钢管明配（一）107

3413 钢管明配（二）108

3414 钢管沿墙、柱明配（三）109

3415 钢管在电气井内明配（四）110

3416 电动机配管安装（五）111

3417 电动机配管安装（六）112

3418 冷却塔、风机、屋顶水箱配管安装（七）113

3419 硬质塑料（PVC）管安装 114

3420 硬质塑料（PVC）管在现浇混凝土中安装（二）115

3421 硬质塑料（PVC）管在墙、柱中暗装（三 ）116

3422 地面内暗装金属线槽安装117

3423 地面内暗装金属线槽支架做法118

3424 各种结构地面内金属线槽安装方法119

35     灯具、开关、插座安装  120

351 普通灯具安装120

352 专用灯具安装121

353 开关插座安装122

36     防雷接地安装  123

361 接地装置安装123

362 避雷引下线和变配电室接地干线敷设124

363 接闪器安装（避雷带）125

364 接闪器安装（避雷针）126

365 屋面设备防雷接地127

366 接地测试点安装128

37     等电位安装  129

371 建筑物等电位联结129

38     通用电气设备安装  130

381 干手机及排气扇安装130

382 防火卷帘电气安装131

383 防火阀及排烟阀安装132

384 葫芦式浮球安装 （一）133

385 葫芦式浮球安装 （二）134

激活管道绘制命令出现绘制管道上下文菜单，可以根据需要设置管道坡度值，是向上坡度还是向下坡度，其中两个命令非常有用，一个是继承高程，一个是忽略坡度以连接。在Revit建模中尝尝碰到一些带有坡度的管道，比如给排水专业中的雨水管、重力污水管或者空调的冷凝水管，利用好这两个工具，会给坡度管道绘制带来很大便利，比如我们要绘制如下样式的一段重力排水管。

激活管道绘制工具，快捷键PI，选择向上的坡度，设置坡度值为3.500%，绘制横向干管，以为该段干管带有一定的坡度值，所以它各个位置的偏移量是不一样的，在绘制支管的时候，激活继承高程属性，在官道上点选绘制起点，同样选择向上的坡度，该支管就自动以点选的那点的高程为其偏移量。



室内给水管道安装工艺流程

给排水工程安装分为三部分，即管道安装、管道附件及卫生设备给水配件安装和附属设备的安装。给排水、消防系统的管道安装应结合具体条件，合理安排工序，在设计无特殊要求的情况下，应先地下后地上，先安大管后安小管，先安主管后安支管，当出现多种管线交叉作业发生矛盾时，应按以下原则进行交叉施工避让。

（1）同一类管道时，小管让大管，支管让主管。

（2）压力管让重力管，低压管让高压管。

（3）冷水管让热水管。

（4）一般管道让高温或低温管道。

（5）电线管让水管。

（6）水管让通风管。

（7）排水管道在下，给水管道在上。

（8）其它要求：各种管道的安装，画在墙内的为暗装，画在墙外的为明装。

材料准备

1、各种管材配件必须具有生产厂家说明书各样本、材质证明书、产品合格证及当地质检部门所要求的证明资料。

2、管材和管件上应标明规格、生产厂名或商标，包装上应标有批号、数量、生产日期和检验代号；

3、镀锌钢管表面应无裂纹、缩孔、夹渣、重皮等缺陷。

4、阀门、法兰的螺纹、密封面良好，无损伤，对于主干管、泵房中的阀门应逐个进行强度和严密性试验，其它阀门应从每批同规格、型号中抽检10%进行强度和严密性试验，如有不合格者则再抽检20%，再有不合格者要逐个试验。

5、不得使用有损坏迹象的管材和管件，在使用前对外观检查。有防腐层要求的管材和管件在安装前应逐一检查其内外防腐层，合格后方可使用；

6、用于制作支吊架的角钢和槽钢应该等型、均匀，不应有裂纹、气泡、窝穴及其它影响质量的缺陷；

7、进场的材料堆放整齐，规格、型号要分清，每一种型号必须挂牌，注明规格、名称、材质并建立台帐，做到帐物相符，且收发手续完整。

支吊架的安装

1、安装吊架膨胀螺栓的钻孔直径和深度要适度（应≥50mm），安装要牢固。

2、固定支架与管道接触应紧密，固定应平整牢靠。

3、当管子DN≥50mm时，每段水平管设置防晃支架不应少于一个；当管道拐弯时应增设防晃支架。

4、固定在建筑结构上的管道支、吊架不得影响结构的安全。

5、金属管道立管管卡安装应符合下列规定：

（1）楼层高度小于或等于5m，每层必须安装1个；

（2）楼层高度大于5m，每层不少于2个；

（3）管卡安装高度，距地面应为1.5～1.8m，2个以上管卡应匀称安装，同一房间管卡应安装在同一高度上。

主要施工方法及技术要求

1、薄壁不锈钢管卡压式管件连接

1）管材、管件的选用

给水薄壁不锈钢管道所选用的管材及管件，应具备省级以上主管部门的产品鉴定证书、产品出厂质量保证书；生活饮用水用的管材及管件，还应具备卫生主管部门的认可文件。

用于本工程冷、热水薄壁不锈钢管宜选用牌号为0Cr18Ni19（304）。

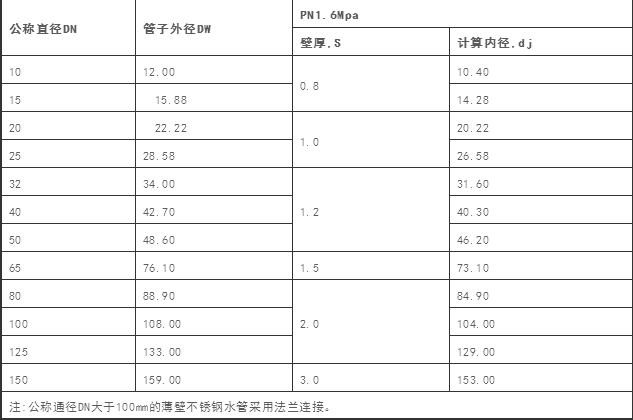

2）卡压式管件用薄壁不锈钢水管管材规格表

3）配管应符合下列规定：

截管工具宜用专用的电动切管机或手动切管机。

截管的管子端面应平整，并垂直于管轴线。

截管后管端的内外毛刺宜用专用工具去除干净。

4）管道敷设：

管道明敷时，应在土建工程粉饰完毕后进行安装。安装前，应首先复核预留孔洞的位置是否正确；薄壁不锈钢管固定支架间距不宜大于15米，热水管固定支架间距的确定应根据管线热胀量、膨胀节允许补偿量等确定。固定支架宜在变径、分支、接口及穿越承重墙、楼板的两侧等处设置；薄壁不锈钢管活动支架的间距可按下表确定

活动支架的最大间距

对于公称直径不大于25mm的管道安装时，可采用塑料管卡。采用金属管卡或吊架时，应与管道之间采用塑料带或橡胶等软物隔垫；在给水栓及配水点处应采用金属管卡或吊架固定；管卡或吊架宜设置在距配件40～80mm处；明装管道，其外壁距装饰墙面的距离为：公称直径为10～25mm时应为40mm；公称直径为32～65mm时应为50mm；管道穿过楼板时应设置套管，套管可采用塑料管；穿过屋面时应采用金属套管；套管应高出地面、屋面50mm，并采取严格的防水措施；管道暗敷时，应在管外壁采取防腐措施；暗敷的管道，应在封蔽前做好试压和隐蔽工程的验收记录工作。在试压合格后，可采用M7.5水泥砂浆填补。

5）不锈钢卡压式管件的安装

不锈钢卡压式管件端口部有环状U形槽，内装有O型密封圈，安装时，用专用卡压工具使U形槽凸部缩径，使薄壁不锈钢水管、管件承插部位卡成六角形；用专用划线器在管子端部画标记线一周，确认管子的插入长度。插入长度应满足下表：

管子插入长度基准值

应确认O型密封圈是否确实安装在正确的位置上。安装时严禁使用润滑油；应将管子垂直地插入卡压式管件中。管子插入时不得歪斜，以免O型密封圈割伤或脱落而造成漏水。插入后，应确认管子上所画标记线距端部的距离，公称直径在10～25mm时，为3mm；公称直径在32～65mm时为5mm；用卡压工具进行卡压连接时，应符合下列规定：使用卡压工具前应仔细阅读说明书；卡压工具钳口的凹槽与管件部靠紧，工具的钳口应与管子轴心呈垂直状。开始作业后，凹槽部应咬紧管件，直到产生轻微振动，才可结束卡压连接过程，卡压连接后，应用六角量规检查卡压工序是否完好；若卡压连接不能到位，应将工具送修。卡压不当处，可用正常工具再作卡压，并应再一次用六角量规确认；与转换螺纹接头连接时，应先锁紧螺纹后再进行卡压。

6）管道补偿

（1）材料要求

管材：管材不得弯曲、锈蚀、无飞刺、重皮及凹凸不平现象。

管件：无偏扣、乱扣、断丝和角度不准确现象。

阀门：铸造规矩、无毛刺、无裂纹、开关灵活严密，丝扣无损伤，直度和角度正确，强度符合要求，手轮无损伤。

其它材料：型钢、圆钢、管卡子、螺栓、螺母、油、麻、垫、电气焊条等。选用时应符合设计要求。

（2）主要机具

机具：砂轮锯、套丝机、台钻、电焊机、煨弯器等、压力案、台虎钳、电焊工具、管钳、手锤、手锯、活扳子等、钢卷尺、水平尺、线坠、粉笔、小线等。

（3）作业条件

干管安装：位于楼板下及顶层的干管，应在结构封顶后安装；立管安装必须在确定准确的地面标高后进行；支管安装必须在墙面抹灰后进行。

（4）操作工艺

首先根据图纸设计要求，核实现场施工的预埋件，钢套管、预埋孔洞的位置，尺寸是否正确合理；凡丝扣连接的管道、管螺纹加工精度，必须符合国标《管螺纹》规定，螺纹表面清洁、规整，断丝、缺丝不大于螺纹全扣数的10%。

管螺纹手工套次数要求和技术标准

丝扣连接的管件选用要正确，在生活给水管道中安装管件，必须选用镀锌件；在进行管道、管件安装时，要求镀锌层无损坏，管螺纹外露部分，需刷防腐漆，接口处无油麻外露；立管安装：每层从上至下统一吊线安装支架，将预制好的立管按编号排开，分层顺序安装，对好调直时的印记，丝扣外露2～3扣，清除麻头，校核预留甩口的高度、方向是否正确。外露丝扣和镀锌层破损处刷好防锈漆。支管甩口均加好临时丝堵，立管截门安装朝向应便于操作；支管明装：将预制好的支管从立管甩口依次逐段进行安装，有截门应将截门盖卸下再安装；支管暗装：确定支管高度后画线定位，剔出管槽，将预制好的支管敷在槽内，找平找正定位后用勾钉固定；管道与阀门连接，如采用丝扣法兰连接，对接处必须平行紧密，与管子中心线垂直，上紧部分的螺栓杆露出螺线长度一致，且不大于螺体直径1/2；管道、管件、阀门规格、型号、耐压强度和严密性试验等参数都有应符合设计要求和有关规定，安装位置进出口方向正确，连接紧密、牢固，启用灵活，朝向合理，表面洁净；管道支（吊、托）架入支座（墩）的安装，构造应合理、正确，间距均匀，排列整齐，支架与管子接触紧密，埋设平整牢固，且洞口水泥砂浆不凸出墙面。

3、涂塑钢管沟槽式连接

快速：卡箍式连接，不需焊接，安装速度比法兰连接的管件快3倍以上，能确保工程按期完成；简易：它比法兰轻、螺栓数量少，无需对孔对锁；也不需特殊作业技术，普通工人即可操作；因锁紧机构设计巧妙，只要一把扳手即可单侧作业；可靠：该卡箍、垫圈与管端沟槽系全圆周压紧，其管端拉力强度大，试验压力达4.2Mpa，温度-30℃～100℃，真空度可达0.08Mpa;垫圈设计为C型,能形成三重防漏,管内压力越大,密封越好；垫圈可因流体介质、管材、温度来进行合适的选择；隔振吸震：因管末端有间隙可有效地隔断噪音及振动的传播；密封垫圈也可吸收噪音及振动；因接管处允许有1～6mm间隙，故在热胀冷缩时管路不受影响；经济安全：便于工程预算，较法兰式连接节约总工程费用的20%，施工工地无需用电、氧、火，可保证工地的防火安全；占据空间少：法兰安装空间较卡箍接头为3：2，即卡箍安装空间较小；卡箍接头及配件可先进行安装，螺栓未锁定时可调整任意方向、角度，定位后再锁定，配管可随意，能在狭小的空间安装作业；维护方便：拆洗与更换只需拆下两个卡箍，4个螺栓即可，便于管路改造和延伸，松动螺栓。也可轻便地转动钢管，使钢管内部磨损均匀；安装前，管外壁污物和轻度伤痕要擦干净，伤痕超过0.2mm的经擦洗后,要进行酸洗和钝化处理,管子和管配件内的杂物应清洗,并用净布擦干净；卡压式连接：利用环形管道自动定心式原理，使卡箍环绕并压紧垫圈，管道压力使垫圈压贴更紧，更密封，卡压内缘嵌入管道端部，从而保证被连接的两根管道在卡压之中固定。

一、排水管道堵塞问题的预防和处理措施

产生的原因：室内排水管道堵塞是建筑安装工程施工中常见的一种质量通病,是管道安装与土建施工配合难以解决的老问题。在土建与安装交叉施工中,管道被堵塞的事例很多,特别是卫生间排水管口与地漏更为严重。即使管道安装后,管口用水泥砂浆封闭,还往往被人打开,作为清洗水泥及平整地面的污水排出口。

有的甚至从屋面透气管口、雨水斗落入木条、碎石、垃圾、砂浆等,造成管道的堵塞。轻者耗工疏通,重者凿打砼地面,返工拆除管道重新安装,这样既耗工耗料,又影响工期。有的排水管道管腔内已部分堵塞,在通水试水过程中未能及时发现,投入使用后,必然出现管道堵塞,影响用户使用。

预防和处理措施：为了避免交叉施工中造成管道堵塞现象,在管道安装前,除应认真疏通管腔，清除杂物，合理按规范规定正确使用排水配件；安装管道时，应保证坡度，符合设计要求与规范规定及排水管口采用水泥砂浆封口等措施外，还必须采取如下多种技术措施以防止管道堵塞：由于建筑结构需要原因。

当立管上设有乙字管时，应根据规范要求，在乙字管的上部设检查口以便于检修；当设计无要求时，应按施工及验收规范规定，在连接2个及2个以上卫生器具或3个及3个以上卫生器具的污水横管设置清扫口，在转角小于135度的污水横管上,设置检查口或清扫口；排水管道安装时，埋地排出管与立管暂不连接，在立管检查口管插端用托板或其他方法支牢，并及时补好立管穿二层的楼板洞，待确认立管固定可靠后，拆除临时支撑物，此管口应尽量避免土建施工时作为临时污水排出口。在土建装修基本结束后，给水明敷支管安装前，对底层及二层以上管道作灌水试验检查，证实各管段畅通，然后用直通套(管)筒将检查口管与底层排出管连接。

二、管道渗漏问题的预防和处理

管道渗漏问题也是给排水管道施工常见的问题，产生这一问题的原因也比较多，对这一问题的预防和处理是给排水施工最关注的核心环节，对管道系统严密性的严格要求贯穿于整个施工过程中。

产生的原因：管道渗漏的问题可以从材料、施工操作二方面来分析。

材料方面：材料方面的原因包括:管材和管件的强度不合格;管道和管件有砂眼;管道安装后被人为损坏。这些情况作者都接触过，质量问题较多的是镀锌钢管的弯头，这些劣质弯头的问题主要是外弧处的壁厚过薄或有砂眼，肉眼一般很难发现。塑料管材原材料的质量一般很好，出现渗漏的原因一般是安装后被其他工种施工人员作业时损坏造成。

施工操作方面：施工方面的原因包括:镀锌钢管的螺纹加工不合格;管道接口连接不严密。这些也是常见的原因。排水管道接口出现渗漏的情况很少，出现这种问题的原因大都是施工马虎，管道连接时忘记涂胶水或插入深度不够。入深度标记,这样容易控制且便于检查。

预防措施和处理方法：严格控制采购过程，仔细检查。对于各批次的管材、管件的使用情况做好记录，一旦发现问题及时更换。对于PPR管材安装，应对其的伸缩性采取措施进行预防。可利用的技术措施有:非直埋管道敷设时，应考虑解决管道热胀冷缩变形的技术措施。

应尽量利用管道折角自由臂补偿管道的伸缩;当管道不能利用折角作自然补偿时，应采用其他类型补偿措施。水平干管与水平支管连接、水平干管与立管连接、立管和每层支管连接，应有管道伸缩时相互不受影响的补偿措施。布置横管或立管时应充分利用建筑空间，以“U”形管道做变形补偿。出现渗漏问题，需要寻找漏水点，找到漏水点后分析原因。然后，采取相关措施进行处理:更换不合格的管材、管件;施工操作不合格的一律返工，重新制作安装;由于热胀冷缩造成的PPR管材，截去一段管道采取上述的技术措施进行整改。

三、阀门的选择和安装中问题和预防措施

产生原因：阀门类型选择不当：阀型与管道系统功能及压力不匹配,闸阀与截止阀混用,蝶阀与球阀混用,柱塞阀与闸阀混用,明杆阀与暗杆阀混用等,给管道运行和维修带来不良后果。阀门安装不利于操作和维修。止回阀安装位置不当等问题。

预防措施：安装时应考虑操作和维修空间,注意安装高度和手柄朝向;又如两个阀门直接连接时,中间缺少穿入螺栓的间隙,应在二阀间增设短管等止回阀必须按指示箭头安装。高位水箱出水管的止回阀,应在距水箱底≥1m处水平安装,以利止回阀正确动作,或采用低阻力止回阀。

四、噪音问题产生原因及处理方法

产生原因：给水管道压力超过0.3~0.4MPa且管径≤20mm及管路较长时,管道会产生啸叫和振动,这主要由高速水流动力与管道系统产生共振所致。排水管道噪音问题：排水管的水流呈不充盈和重力流状态,噪音难免,且受管道材质影响。试验资料表明,DN100管当流量为2.7L/s时铸铁管噪音值为46.5dB,PVC-U管噪音值为58dB,故在要求安静的高档房间,宜选用柔性连接铸铁管。新产品芯层发泡隔音PSP管,隔音效果好,价格略贵,也可选用。

防治措施：综合防治措施有适当加大管径、采用曲挠橡胶接头、支架与管道接触处加橡胶垫以及加装减压阀等。但注意减压阀本身也有噪音,要经反复调试,使噪音减至最小。

    文章来源：广筑BIM咨询

    一、应用价值

    普通安装方式支吊架凌乱分散，交叉较多，采用综合支吊架施工，将排布整齐有序的综合支吊架取代传统支吊架形式，不仅减少了支吊架的数量，而且使管线走线更清晰，明朗，观感、质量均大大提高。在满足各种管线布置的前提下，有效地控制整体占用空间。

    支吊架相对于传统支吊架强度更高，做法更安全可靠，不仅节约了成本，减少了建材用量，还对现场加工的噪音和固体废弃物污染有显著改善。

    二、关键因素

    2.1、人员能力要求

    1.专业知识：熟悉支吊架布置规范、现场施工流程

    2.熟练运用REVIT、MagiCAD支吊架插件

    2.2、需要用到哪些软件

    Revit、MagiCAD支吊架插件

    2.3、现场人员组织

    现场工程部、设计院设计师

    三、实施方法

    3.1、结合现场（需求）深化

    1、明确设计及规范要求，结合现场熟悉图纸

    2、了解客户需求及项目重点：

    ①施工组织设计（各专业是否分包及施工顺序）；

    ②支吊架用什么类型，是否需要考虑抗震支吊架；

    ③采暖支吊架是否有特殊需求（采暖管道一般单独布置）；

    ④支吊架布置范围（车道、车位、主楼走廊等）；

    ⑤了解客户（现场）支吊架布置间距需求。

    3、需要输出成果：

    ①综合支吊架模型；

    ②综合支吊架计算书；

    ③总平面布置图、支吊架类型大样图。

    （模型现场与图纸）

    3.2、模型精度要求

    1、土建模型：

    和蓝图、现场一致的土建建筑、结构模型（模型中要区分建筑、结构墙）。

    2、机电模型：

    优化后综合管线模型

    管综模型需要考虑的因素如下：

    ①管综排布时考虑支吊架布置，单专业支吊架、综合支吊架、抗震支吊架安装空间；

    ②采暖管道单独布置，尽量不要和其他管线上下排布；

    ③采暖管道保温层添加；

    ④考虑支吊架底部横杆厚度（特别采暖管道大型支吊架）；

    ⑤管道材质确认。

    3.3、综合支吊架方案设计

    3.3.1总体思路（考虑因素）：

    1、给水与消火栓管、喷淋管共架；采暖管道单独布置支吊架；成排强弱电桥架共用支吊架；风管单独布置支吊架；

    2、生根情况不允许的情况下，考虑风管，水管，桥架共用支架；支架间距根据管线和梁的跨距综合考虑；综合支吊架优先生根在侧梁上，没有条件时生根到板、结构墙、柱上；

    3、支吊架立柱或吊杆距离管线的净距为50mm，情况不允许时，适当缩小净距；

    4、共架的管道底标高对齐；对于变径的管线，需要现场在支架横担上增加垫块或偏心大小头；

    5、综合支吊架采用双面焊；焊缝高度不得小于被焊件最小厚度；

    6、风管、桥架弯头、大于630mm阀门添加单独吊架；水管弯头处两侧添加吊架;

    7、为方便现场材料选型，尽可能吊架型号统一。

    3.3.2方案制定与确认：

    方案一：

    1、桥架和风管共用支架，间距为3m；给排水消防管共用支架，支架间距5m，小于DN65的管道及桥架中间单独增加支吊架；

    方案二：

    1、高压和公共桥架共架，间距1.5m；采暖管道单独做支吊架,间距5m；消火栓管道和风管共架，间距5m，风管中间单独增加支吊架；

    设计对该支吊架布置进行审核；形成审核意见；并根据审核意见进行综合支吊架布置。

    3.4、支吊架布置

    1、管线重量统计

    ①统计每个尺寸下风管的壁厚、材质。

    ②统计每个尺寸下桥架电缆重量（可参考）。

    2、支吊架布置

    ①根据支吊架方案，确认支吊架间距；

    ②制作剖面视图，在剖面视图中利用插件布置支吊架选项，框选需布置的管线；

    ③根据项目需求选择通用支吊架或成品厂家支吊架；

    ④看管道排布选择单层支吊架、多层支吊架、多杆、单杆支吊架等；

    ⑤根据大样图调整支吊架与管线间距、横杆、吊杆型号、生根面、安装点等参数；

    ⑥如支吊架单次无法生成横杆、立柱可利用综合支吊架选项，在原支吊架基础上布置。

    3、支吊架校核

    ①每种类型支吊架布置三个时，取中间支吊架进行校核；

    ②校核时对应输入风管壁厚、材质；桥架、电缆重量等信息参数（管道自动拾取管道材质）；

    ③软件自动校核支吊架的拉弯强度、抗剪强度、局部承压、折减应力、平面稳定等因素是否满足；

    ④校核不满足时适当加大支吊架型号；

    ⑤根据项目需求，考虑是否需加大支吊架型号；

    ⑥导出支吊架计算书；

    （现场施工前需设计院甲方相关人员审核认可后方可施工）

    （支吊架布置效果）

    3.5、支吊架出图

    平面图纸：编制支吊架编号，支吊架定位标注。

    剖面图纸：支吊架型号、标高、横担长度、立柱（吊杆）长度、承担的管线、管线间距、编号、数量等信息。

    3.6、支吊架材料准备及加工制作

    现场根据剖面图参数下料，加工；加工后核查是否照图施工。

    3.7、支吊架安装

    按照支吊架平面布置图，现场精确定位，安装。













BIM技术在轨道交通机电安装施工中的应用



常州市轨道交通1号线1期工程起点站为南夏墅站，终点站为森林公园站，线路全长约34.237km；起点南夏墅站至阳湖路站采用高架敷设方式，阳湖路站后设置高架至地下过渡段，至终点采用地下敷设方式，其中高架线长2.189km，地下线长31.635km，敞开段长0.413km；共设29座车站，其中地下车站27座，高架车站2座，平均站间距1207m，设百丈车辆段和南夏墅停车场，项目线路已经投入使用！

【线路部分站BIM模型】

项目部按照业主要求编制《BIM应用实施方案》，对BIM建模、应用过程中的步骤、标准进行了详细阐述，为工程BIM应用实施提供依据。

【线路施工BIM实施方案】

01

             项目BIM主要工作内容

‍

（1）模型搭建与复核

利用Revit软件，由建模师根据施工图纸准确、高效地搭建建筑结构、机电管线的三维模型。并根据设备厂家提供的设备大样图绘制设备族，绘制时必须注意吊装部件和操作部件的细节。

在建筑结构模型搭建完毕后，由现场BIM工程师到现场对模型进行测量复核。主要复核内容包括：建筑结构模型的几何尺寸、预留孔洞的数量、位置、大小、下翻梁和腋角的数量、尺寸。复核后，将与图纸不符的部分及时反馈到模型上。

（2）合模

由各专业承包单位独立建立系统模型后，交由机电承包单位进行整理、更新、合模。合模时需注意建筑基准点的核准和比例尺的统一。

合模后，随机抽查10个以上的点位情况，确保系统模型与机电模型空间标准的一致。

以合模后的模型做为后续工作的基础模型，模型以站区为单位，包括站区涉及的建筑、结构、通风空调、给排水、动力照明、系统桥架等部分。

（3）碰撞检测及管线综合优化设计

利用 Navisworks对模型进行碰撞检测，生成碰撞检查报告，通过分析碰撞检查报告、业主的工艺需求、设备的安装空间需求、设备的检修空间需求等要素，大致确定碰撞调整的区域划分、系统划分、调整思路。再利用Autodesk Revit按照从上到下、从大到小的顺序进行碰撞调整。碰撞调整完毕后，增加管线支吊架。

最后对管线进行进一步深化，重点关注管线的净高、管线复杂度、管线施工顺序等要素。公共区管线还需要与装饰装修方进行协调，减少与装饰装修方案的冲突。尽量得到管线排布方案的最优解。

（4）模型评审

模型初步调整完毕后，由BIM中心主任主持，组织BIM中心成员、项目工程部成员、作业班组技术人员利用三维漫游软件Fuzor对模型进行内部评审，评审模型的可行性、合理性。

内部评审结束后，向业主单位申请模型评审。由业主单位组织监理单位、设计单位、系统单位、设备厂家等相关单位对模型进行评审。由各家单位对模型按照各自的需求进行评审，并提出改进意见。

评审完毕后，由BIM工程师依据各家单位的合理要求对模型进行调整。调整完毕后由业主单位正式确认。做为施工的正式依据。

（5）施工出图

业主对模型确认后，BIM工程师利用Revit进行施工出图，出图顺序大致按照预留孔洞、二次砌筑、支吊架系统、动照桥架系统、通风空调系统、给排水系统的顺序。出图后，按照出图规范添加相关标注，生成正式施工图纸。

针对关键部位、重点部位出具剖面图以及三维示意图。做为技术交底方案的支撑资料。

（6）技术交底

施工图纸出图的同时，准备技术交底资料。同时利用BIM软件生成三维技术交底资料。

利用Lumion软件对模型进行效果处理。

利用Navisworks软件生成空调机房、公共区管线的安装工序生长图动画和新材料、新工艺的安装演示动画。

【施工动画演示交底】

利用Fuzor软件生成三维漫游视频，直观展示管线设备安装后状态。利用Fuzor Mobile软件生成轻量化模型，用于平板电脑和手机查看。

交底资料准备齐全后，由项目部总工程师组织，项目部各部门，作业班组班组长、主要技术人员等进行施工技术交底，展示BIM技术生成的各种动画，增强技术交底效果。重点说明关键部位、重点部位的安装说明，交付的交底资料中应包括关键部位、重点部位施工图、剖面图以及三维示意图。

项目部应业主要求需在车站设置工艺样板墙，集中展现车站建设风、水、电、设备区装修四个专业的主要施工工艺，关键控制点及细部要求。

（7）BIM施工管理平台应用（摘录部分）

基于BIM技术，对施工现场重要生产要素的状态进行绘制和控制，有助于实现危险源的辨识和动态管理，有助于加强安全策划工作。使施工过程中的不安全行为、不安全状态得到减少和消除。做到不发生事故，尤其是避免人身伤亡事故，确保工程项目的效益目标得以实现。

通过对进度计划进行跟踪、反馈、调整、检查，实现对进度的有效管理。施工现场负责人可以将现场施工进度情况实时反映到BIM模型，通过进度计划完成情况数据对比分析，工程部根据现场情况进行人员、方案调整，从而对进度计划由跟踪分析达到控制的目的。

进度管理流程：导入进度计划、关联BIM构件、绑定材料跟踪、发布任务、移动端任务反馈、计划任务分析、人员、方案调整、进度计划更新。

完整版BIM实施文件右上角下载，图文来源BIM蓝图

• 规范/图集名称：《GB50141-2008 给水排水构筑物工程施工及验收规范》
• 实施日期：2009-05-01
• 被替标准号：GBJ141-90

内容简介

本规范根据建设部“关于印发《二零零四年工程建设国家标准制定、修订计划》的通知”（建标[2004]67号）的要求，由北京市政建设集团有限责任公司会同有关单位对《给水排水构筑物施工及验收规范》GBJ 141-90进行修订而成。

在修订过程中，编制组进行了深入的调查研究和专题研讨，总结了我国各地给水排水构筑物工程施工与质量验收的实践经验，坚持了“验评分离、强化验收、完善手段、过程控制”的指导原则，参考了有关国内外相关规范，并以多种形式广泛征求了有关单位的意见，最后经审查定稿。

本规范规定的主要内容有：给水排水构筑物工程及其分项工程施工技术、质量、施工安全方面规定；施工质量验收的标准、内容和程序。

本规范适用于新建、扩建和改建城镇公用设施和工业企业中常规的给排水构筑物工程的施工与验收。不适用于工业企业中具有特殊要求的给排水构筑物工程施工与验收。

规范目录

方案下载

本文 附件

 审核给排水图纸

   审图者的综合素质，包括对设计图看图能力；对各相关设计、施工规范的理解和认识；对施工工艺和施工方法现场经验的积累；对建筑、结构的认识；对给排水专业相关边缘专业的认识；对建筑设备的交叉施工及各种管道综合布置的避让的处理。

只要我们在工程实践中不断地提高以下几点知识和技能，就一定能提高审图水平，更多预见性地解决施工图中存在的问题确保工程质量。施工图审查要点：现将建筑给排水、消防、人防工程供水系统审图的几个大原则和按图纸目录分述的要点介绍如下。

1、审图的原则

(1)设计是否符合国家有关技术政策和标准规范及《建筑工程设计文件》编制深度的规定。

(2)图纸资料是否齐全，能否满足施工需要。

(3)设计是否合理，有无遗漏。图纸中的标注有无错误。有关管道编号、设备型号是否完整无误。有关部位的标高、坡度、坐标位置是否正确。材料名称、规格型号、数量是否正确完整。

(4)设计说明及设计图中的技术要求是否明确。设计是否符合企业施工技术装备条件。如需要采用特殊措施时，技术上有无困难，能否保证施工质量和施工安全。

(5)设计意图、工程特点、设备设施及其控制工艺流程、工艺要求是否明确。各部分设计是否明确，是否符合工艺流程和施工工艺要求。

(6)管道安装位置是否美观和使用方便。

(7)管道、组件、设备的技术特性，如工作压力、温度、介质是否清楚。

(8)对固定、防振、保温、防腐、隔热部位及采用的方法、材料、施工技术要求及漆色规定是否明确。

(9)需要采用特殊施工方法、施工手段、施工机具的部位要求和作法是否明确。

(10)有无特殊材料要求，其规格、品种、数量能否满足要求，有无材料代用的可能性。

2、审图的要点

总说明

(1)设计说明应包括设计依据、设计范围，给排水、消防各个系统扼要的叙述，管材及接口、阀门及阀件、管道敷设、管道试压、防腐汕漆、管道及设备保温等内容。

(2)主要设备、材料表中的水泵、水处理设备、水加热设备、冷却塔、消防设施、卫生器具等的造型是否安全合理。

(3)管道、设备的防隔振、消声、防水锤、防膨胀、防伸缩沉降、防污染、防露、防冻、放气泄水、固定、保温、检查、维护等是否采取有效合理的措施。

(4)是否按消防规范的要求设置了相应的消火栓、自动喷水灭火、气体灭火、水喷雾灭火、灭火器等系统和设施，消防水量计算是否合理。

(5)是否选用了淘汰产品。

给排水平面图

(1)生活水池、水箱是否为独立的结构型式。

(2)给水管道与水加热设备及可能引起回流的卫生设备的连接是否有防止回流污染的措施。

(3)生活给水泵房的位置是否避开了有防振或有安静要求的房间。水泵机组，吸、压水管支架及机房墙体顶板是否采取了隔振或消声措施。

(4)有无厕所、盥洗室布置在餐厅、食品加工、仪器储存及变配电等有严格卫生要求用房的上层。

(5)地下污水泵井是否设置密封井盖和通气管。

(6)选用的水加热设备及其布置、敷设是否考虑了检修要求。

(7)管道的布置、敷设是否满足规范要求。

水消防、人防部分平面图

(1)建筑物内不同用房或公共场所灭火设施的选择是否恰当，有无遗漏的地方。

(2)消防水池、高位水箱及消防水泵房是否满足规范要求。

(3)消火栓及自动喷洒头、水泵接合器的布置是否满足规范要求。

(4)需要水幕分区或配合防火卷帘分区处是否按规范要求设置了相应的水幕设施。

(5)消防电梯是否设置了排水设施。

(6)寒冷地区、无采暖地下车库有结冻可能的水消防管道是否有合理可行的防冻措施。

(7)灭火器的造型与布置是否满足规范要求。

(8)当有人或防空地下室时，给排水设计应符合人防设计有关规范及当地人防主管部门的要求。

总平面图

(1)消防专用或生活共用的室外给水管是否按规范要求连成环状管网，室外消火栓、水泵接合器的布置是否符合规范的要求。

(2)入市政污，雨水管接合井的管径、标高是否合适。

(3)化粪池、污水池等与埋地生活用水储水池的距离是否不小于10m，当不满足时，是否采取了防止污染生活用水储水池水质的有效措施。

系统图

给水系统

(1)高层、低层建筑的给水区是否符合规范要求，最不利用水处的水压能否得到保证。(2)给水管道的连接是否存在回流污染问题。

(3)水池、水箱至生活饮用水点的供水管上是否按规定采取了安全可靠的一次防污染措施。

(4)按规定需设中水的项日，是否设置了中水处理与供水系统，中水水量是否平衡。

热水系统

(1)热水供水分区是否与给水分区一致，热水供水压力能否与冷水压力平衡，（单独使用冷水或热水者除外)。

(2)其中热水供应系统是否设置了有效的循环系统，高层建筑的热水系统采用减压阀分区时能否保证各区循环系统的正常工作。

(3)公共浴室是否设有水温稳定和节水措施。

(4)系统上是否设有防膨胀泄压用的安全阀，膨胀管(或膨胀罐)，伸缩节 ，同定支架等附件。是否设有防止和减缓管道和设备结垢、锈蚀的装置。

排水系统

(1)排水系统是否采用了雨、污分流；雨水斗及其布置是否符合要求。

(2)污水立管底部的排水横管的连接是否满足规范要求，或采取单独出户的措施。

(3)水管是否按规范要求设置通气管及检查口、清扫口。

消防系统

(1)消防水池和屋顶消防水箱的储水容积是否符合规定，当消防、生活合用水池、水箱时，有无保证消防水量不被动用的措施。

(2)消防满足规范要求，系统上是否有减压、泄压等安全使用和保证灭火效果的措施，有无消防水泵的自检措施。

(3)消防水泵及增压设备是否满足规范要求。

(4)室内消火栓管网是否按规范要求连成环状，环状管网的引入管是否不少少两根，管网上阀门的布置是否满足规范要求。

(5)屋顶是否设试验用消火栓、自动喷水灭火系统各层末端是否设有终端放水试验装置。

(6)消火栓与自动喷水灭水系统管径是否合理。

(7)寒冷地区、地下不采暖车库是否采用干式或预作用自动喷水灭火系统。

(8)消防水泵接合器的设置是否满足规范要求。施工图审图注意事项：(1)看设计总图时要审核总设计用水量是否配合，以及当地的平均水压与选用的管径是否合适。以及水质的洁净程度，要考虑水垢积聚减小管道流量的发生，所以进水总管应在总用水量基础上加大一级管道。要核对管道与其他管道或建筑物有无影响和妨碍施工，是否需要改道。

(2)在看单位工程的施工图时，主要是看给水系统透视图。在审核中主要应检查管道设置是否合理，水表设置的位置是否便于查看和检修，要进行局部检修时是否有了控制的阀门，配置的卫生器具是否经济合理。

(3)对于大型公共建筑、高层建筑给水施工图。要审核有无单独的消防用水系统。而它不能混在一般用水管道中它应有中一独的阀门井中，单独管道，单用阀门。放置阀门井的位置是否便少启闭，便少检修，周围有无障碍物，以确保消防时紧急使用。

(4)对设计所选用的排水管、材料、排水系统相配合的卫生器具，审图时可以对所用材料的利弊提出问题或建议，可供设计或使用单位参考。

(5)根据使用情况可审核管径大小是否合适，如一些公共卫生间由于目前使用条件及人员的复杂，其污水总立管管径不能按通常几个蹲位来计算。有时设计DN 100的管径，往往需要加大到DN150，使用上才比较方便，不易被堵塞。

(6)对排水室外部分进行审核，主要是管道坡度是否注明，坡度是否足够。污水管汇流弯处是否设置检查井，其深度是否足够。还应注意检查井的位置，是否会污染环境及影响易受污染的地下物。

(7)土建图与给排水施工图互相校核的内容主要是标高。上下层房间使用功能相同，防止上部房间为厨卫，下部为住房。这样损去了房间的完美，一旦以上部厨卫间漏水，就会严重影响下部房间的使用。同时也要防止将外立管设置于阳台处，既不便与安装更重要是影响美观。

(8)给排水管穿梁时在某些部位会影响结构。因为排水管穿过梁时要占用一个管道位置，使梁的截而减少，削弱了梁的强度。特别是阳台外悬臂挑梁的根部，不允许有排水管穿过，否则无法保证悬臂的强度，留下安全隐患。

给水排水工程图中的常用图例

标高-平面图标注方式

标高-剖面图标注方式

标高-轴测图标注方式

标高

注意点：

1、室内标高一般标注的是相对标高，即相对正负零的标高；

2、标高一般情况下是以“m”为计量单位的，写小数点后面第三位；

3、标高按标注位置分为：顶标高、中心标高、底标高；

4、图纸没有特别说明，一般情况下：给水管标注的是管道中心标高，排水管标注的是管道底标高。

管道管径标注

管径应以mm为单位。水煤气输送钢管（镀锌或非镀锌）、铸铁管等管材，管径宜以公称直径DN表示（如DN15、DN50）；无缝钢管、螺旋、铜管、不锈钢管等管材，管径宜以外径D×壁厚表示（如D108×4、D159×4.5等）；钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d表示（如d230、d380等）；塑料管材，管径宜按产品标准的方法表示。当设计均用公称直径DN表示管径时，应用公称直径DN与相应产品规格对照表。

管道管径的标注

管路编号

（1） 当建筑物的给水引入管或排水排出管的数量超过1根时，宜进行编号。

（2） 建筑物穿越楼层的立管，其数量超过1根时宜进行编号。

（3） 在总平面图中，当给排水附属构筑物的数量超过1个时，宜进行编号。编号方法为：构筑物代号－编号；给水构筑物的编号顺序宜为：从水源到干管，再从干管到支管，最后到用户；排水构筑物的编号顺序宜为：从上游到下游，先干管后支管。

（4） 当给排水机电设备的数量超过1台时，宜进行编号，并应有设备编号与设备名称对照表。 管路编号

给水引入（排水排出）管编号表示方法

建筑给排水施工图的主要内容

建筑给排水施工图一般由图纸目录、主要设备材料表、设计说明、图例、平面图、系统图（轴测图）、施工详图等组成。

室外小区给排水工程，根据工程内容还应包括管道断面图、给排水节点图等。

平面布置图

给水、排水平面图主要表达给水、排水管线和设备的平面布置情况。

根据建筑规划，在设计图纸中，用水设备的种类、数量、位置，均要作出给水和排水平面布置；各种功能管道、管道附件、卫生器具、用水设备，如消火栓箱、喷头等，均应用各种图例表示；各种横干管、立管、支管的管径、坡度等，均应标出。平面图上管道都用单线绘出，沿墙敷设时不注管道距墙面的距离。

系统图

系统图，也称“轴测图”，其绘法取水平、轴测、垂直方向，完全与平面布置图比例相同。系统图上应标明管道的管径、坡度，标出支管与立管的连接处，以及管道各种附件的安装标高，标高的±0.00应与建筑图一致。系统图上各种立管的编号应与平面布置图相一致。系统图均应按给水、排水、热水等各系统单独绘制，以便于施工安装和概预算应用。

施工详图

凡平面布置图、系统图中局部构造因受图面比例限制而表达不完善或无法表达的，为使施工预算及施工不出现失误，必须绘出施工详图。通用施工详图系列，如卫生器具安装、排水检查井、雨水检查井、阀门井、水表井、局部污水处理构筑物等，均有各种施工标准图，施工详图宜首先采用标准图。

绘制施工详图的比例以能清楚绘出构造为根据选用。施工详图应尽量详细注明尺寸，不应以比例代替尺寸。

设计施工说明及主要材料设备表

用工程绘图无法表达清楚的给水、排水、热水供应、雨水系统等管材、防腐、防冻、防露的做法；或难以表达的诸如管道连接、固定、竣工验收要求、施工中特殊情况技术处理措施，或施工方法要求严格必须遵守的技术规程、规定等，可在图纸中用文字写出设计施工说明。工程选用的主要材料及设备表，应列明材料类别、规格、数量，设备品种、规格和主要尺寸。

此外，施工图还应绘出工程图所用图例。

所有以上图纸及施工说明等应编排有序，写出图纸目录。

建筑给排水施工图的识读

基本方法：先粗后细，

平面、系统多对照。

阅读主要图纸之前，应当先看说明和设备材料表，然后以系统图为线索深入阅读平面图、系统图及详图。

阅读时，应三种图相互对照来看。先看系统图，对各系统做到大致了解。看给水系统图时，可由建筑的给水引入管开始，沿水流方向经干管、立管、支管到用水设备；看排水系统图时，可由排水设备开始，沿排水方向经支管、横管、立管、干管到排出管。

平面图的识读

室内给排水管道平面图是施工图纸中最基本和最重要的图纸，常用的比例是1∶100和1∶50两种。它主要表明建筑物内给排水管道及卫生器具和用水设备的平面布置。图上的线条都是示意性的，同时管材配件如活接头、补心、管箍等也不画出来，因此在识读图纸时还必须熟悉给排水管道的施工工艺。

在识读管道平面图时，应该掌握的主要内容和注意事项如下：

(1) 查明卫生器具、用水设备和升压设备的类型、数量、安装位置、定位尺寸。

(2) 弄清给水引入管和污水排出管的平面位置、走向、定位尺寸、与室外给排水管网的连接形式、管径及坡度等。

(3) 查明给排水干管、立管、支管的平面位置与走向、管径尺寸及立管编号。从平面图上可清楚地查明是明装还是暗装，以确定施工方法。

(4) 消防给水管道要查明消火栓的布置、口径大小及消防箱的形式与位置。

(5) 在给水管道上设置水表时，必须查明水表的型号、安装位置以及水表前后阀门的设置情况。

(6) 对于室内排水管道，还要查明清通设备的布置情况，清扫口和检查口的型号和位置。

系统图的识读

给排水管道系统图主要表明管道系统的立体走向。

在给水系统图上，卫生器具不画出来，只须画出水龙头、淋浴器莲蓬头、冲洗水箱等符号；用水设备如锅炉、热交换器、水箱等则画出示意性的立体图，并在旁边注以文字说明。

在排水系统图上也只画出相应的卫生器具的存水弯或器具排水管。

在识读系统图时，应掌握的主要内容和注意事项如下：

(1) 查明给水管道系统的具体走向，干管的布置方式，管径尺寸及其变化情况，阀门的设置，引入管、干管及各支管的标高。

(2) 查明排水管道的具体走向，管路分支情况，管径尺寸与横管坡度，管道各部分标高，存水弯的形式，清通设备的设置情况，弯头及三通的选用等。识读排水管道系统图时，一般按卫生器具或排水设备的存水弯、器具排水管、横支管、立管、排出管的顺序进行。

(3) 系统图上对各楼层标高都有注明，识读时可据此分清管路是属于哪一层的。

详图的识读

室内给排水工程的详图包括节点图、大样图、标准图，主要是管道节点、水表、消火栓、水加热器、开水炉、卫生器具、套管、排水设备、管道支架等的安装图及卫生间大样图等。

这些图都是根据实物用正投影法画出来的，图上都有详细尺寸，可供安装时直接使用。

附件大小：2.45MB
附件格式：1个直链文件，格式为pdf
所属分类：标准图集
分享会员：匿名用户
分享时间：2022-10-30
最后更新：2022-10-30
资源简介/截图：

国家建筑标准设计参考图集
飞轮储能系统选用与安装
图集号：22CD202-6
统一编号：GJCT-284
组织编制：中国建筑标准设计研究院
主编单位：中国建筑标准设计研究院（中国建筑标堆设计研究院有限公司）、沈阳微控新能源技术有限公司
实行日期：二〇二二年九月一日

1编制依据
本图集依据的主要标准规范：
《电能质量电压暂降与短时中断》GB/T30137-2013
《重要电力用户供电电源及自备应急电源配置技术规范》GB/T29328-2018
《城市轨道交通列车再生制动能量地面利用系统》GB/T36287-2018
《动态电压恢复器技术规范》DL/T1229-2013
《飞轮储能不间断供电电源验收试验技术规范》T/CPSS1002-2020
《飞轮储能系统通用技术条件》T/CNESA1202-2020
当依据的标准规范进行修订或有新的标准规范出版实施时，本图集与现行工程建设标准不符的内容、限制或淘汰的技术或产品，视为无效。工程技术人员在参考使用时，应注意加以区分，并应对本图集相关内容进行复核后选用。
2适用范围
适用于新建、改建、扩建的民用建筑、城市轨道交通工程、电力行业等领域飞轮储能系统的选用与安装，也可作为飞轮储能系统施工和验收时参考使用。
3编制原则
本图集以飞轮储能系统在重要负荷的不间断电源(UPS)保障、城市轨道交通的节能稳压、电压暂降治理等不同场景的应用为基础，结合工程案例及城市发展的趋势，吸收国内外飞轮储能系统的新技术、新做法，对飞轮储能系统的选用和安装进行要求和说明。
4图集内容
4.1飞轮储能装置的基本构成和工作原理。
4.2飞轮储能系统典型系统图。
本图集提供了飞轮储能系统在重要负荷PS保障、城市轨道交通的节能稳压、电压暂降治理三个主要应用场景的典型系统图。
4.2.1重要负荷UPS保障应用场景中，飞轮储能装置与UPS集成，在电源短时故障或电网电压大幅波动时能够提供实时的能量补偿，实现电力稳定输出；飞轮储能装置与柴油发电机组配合，在出现电力中断故障时为重要负荷提供不间断电力支撑。
4.2.2城市轨道交通的节能稳压应用场景中，飞轮储能系统可实现列车再生制动能量回收再利用，实现双向稳定牵引网压，提高电能质量。
4.2.3电压暂降治理应用场景中，飞轮储能型动态电压恢复装置可解决电压暂降、短时电压中断等暂态电压质量问题。
4.3飞轮储能系统安装要求。
本图集提供了飞轮储能系统安装的一般要求、对土建专业的要求、对暖通专业及给排水专业的要求，以及移动、搬运、存储的要求。
4.4飞轮储能系统案例。
本图集结合实际工程提供了飞轮储能系统在实验楼及方舱医院的应用案例。
5注意事项
5.1本图集中未注明尺寸的单位均为毫米(mm)。
5.2本图集中部分结构、土建做法要求需工程技术人员结合实际情况复核后选用。
5.3由于不同生产厂商、不同系列的飞轮储能系统设备的技术要求不尽相同，本图集示例的技术方案和设备参数在具体工程中仅为参考。

（略）

22CD202-6图集PDF书签目录：

目录 5
编制说明 6
工作原理和基本构成 7
飞轮储能装置工作原理 7
飞轮储能装置基本构成示意图 8
典型系统图 9
数据中心飞轮储能型UPS典型系统图 9
数据中心机房UPS设备布置方案图一 10
数据中心机房UPS设备布置方案图二 11
飞轮储能型UPS典型系统图 12
高速公路飞轮储能型UPS典型系统图 13
飞轮储能型UPS应急电源车典型系统图 14
城市轨道交通飞轮储能型节能稳压系统说明 15
城市轨道交通飞轮储能型节能稳压系统图 16
城市轨道交通电梯电压暂降治理典型系统图 17
飞轮储能型电压暂降治理典型系统图 18
拓扑图与接线图 20
飞轮储能系统 阵列 典型通信拓扑图 20
飞轮储能装置电源回路接线图 21
集装箱式飞轮储能系统电源回路接线图 22
安装要求 23
飞轮储能系统设备安装基本要求 23
飞轮储能系统设备安装平面示意图 24
飞轮储能系统设备安装基础示意图 25
飞轮储能系统集装箱安装基础示意图 26
案例 27
实验楼飞轮储能型UPS系统图 27
方舱医院飞轮储能型UPS系统图 30
相关技术资料 31

附件大小：57.99MB
附件格式：1个直链文件，格式为pdf
所属分类：标准图集
资源简介/截图：

国家建筑标准设计图集
地铁及城市交通隧道应急照明设计与安装
图集号：21D702-8
统一编号：GJBT-1592
组织编制：中国建筑标准设计研究院
主编单位：北京城建设计发展集团殷份有限公司、中铁工程设计咨询集团有限公司、中国建筑标准设计研究院（中国建筑标准设计研究院有限公司）
实行日期：二〇二二年五月一日

1编制依据
1.1本图集是根据住房和城乡建设部《关于印发<2014年国家建筑标准设计编制工作计划>的通知》（建质函[2014]119号）进行编制。
1.2本图集依据的主要标准规范：
《消防应急照明和疏散指示系统技术标准》GB51309-2018
《消防应急照明和疏散指示系统》GB17945-2010
《地铁设计规范》GB50157-2013
《地铁设计防火标准》GB51298-2018
《城市综合管廊工程技术规范》GB50838-2015
《低压配电设计规范》GB50054-2011
《供配电系统设计规范》GB50052-2009
《建筑设计防火规范》(2018年版)GB50016-2014
《建筑照明设计标准》GB50034-2013
《火灾自动报警系统设计规范》GB50116-2013
《人民防空工程设计防火规范》GB50098-2009
《民用建筑电气设计标准》GB51348-2019
《城市轨道交通照明》GB/T16275-2008
《城市地下道路工程设计规范》CW221-2015
当依据的标准规范进行修订或有新的标准规范出版实施时，本图集与上述工程建设标准不符的内容、限制或淘达的技术或产品，视为无效。工程技术人员在参考使用时，应加以区分，并应对本图集相关内容进行复核后选用。
2适用范围
本图集适用于新建、改建和扩建的地铁车站、地铁地下区间、城市交通隧道和综合管廊等场所的应急照明（疏散照明、备用照明）设计和安装。
注：地铁、城市交通隧道和综合管廊按国家现行标准要求不设安全照明。
3编制内容
应急照明是在正常状态下因正常照明电源的失效而启用的照明，或在火灾等紧急状态下按预设逻辑和时序而启用的照明。
应急照明分为疏散照明、备用照明、安全照明。
疏散照明是用于确保疏散通道被有效地辨认和使用的应急照明，由疏散照明灯和疏散标志灯组成，疏散照明灯对疏散路径提供疏散所需照度条件，强调了对疏散路径的照度要求：疏散标志灯标识安全出口、疏散出口、疏散方向、楼层等信息，强调了标志灯具表面亮度的要求，包括出口标志灯、方向标志灯、楼层标志灯和多信息复合标志灯。
消防应急照明和疏散指示系统是为发生火灾时人员疏散和仍需工作的场所提供照明和疏散指示的系统。按消防应急灯具的控制方式分为集中控制型系统和非集中控制型系统，设置消防控制室的场所应选择集中控制型系统。
备用照明是用于确保正常活动继续或暂时继续进行的应急照明。
变电所、配电室、环控电控室、通信机房、信号机房、消防水泵房、事故风机房、防排烟机房、车站控制室、站长室以及火灾时仍需坚持工作的其他房间，设置备用照明。
地下车站备用照明为一级负荷中特别重要的负荷，由双重电源供电，并增设应急电源装置(EPS);地面车站的备用照明为一级负荷，如有双重电源供电，可不设EPS。
消防应急灯具是为人员疏散、消防作业提供照明和指示标志的各类灯具，包括消防应急照明灯具和消防应急标志灯具。消防应急灯具必须配置蓄电池电源作为应急备用电源，蓄电池电源可以是集中设置的，也可以是灯具自带。
消防应急灯具安装在距地8m及以下时采用“A型消防应急灯具”，“A型消防应急灯具”是主电源和蓄电池电源额定工作电压均不大于DC36V的消防应急灯具。
备用照明对使用的灯具没有特别要求，根据场所具体照度要求，可以采用正常照明的部分或全部灯具。
3.1本图集消防应急照明和疏散指示系统的内容如下：
3.1.1地铁、城市交通隧道、城市综合管廊应急照明和疏散指示系统构架、配电系统、布灯示意。
3.1.2疏散照明设置部位和照度要求。
3.1.3出口标志灯和方向标志灯的设置要求。
3.1.4地铁车站站厅、站台公共区布灯示意。
3.1.5地铁车站典型设备用房、疏散走道布灯示意.
3.1.6地铁地下区间布灯示意。
3.1.7地铁区间布灯示意。
3.1.8城市交通隧道布灯示意。
3.1.9城市综合管廊布灯示意。
31.10地铁常用消防应急照明灯具和消防应急标志灯具安装。
3.1.11相关技术资料。
3.2本图集备用照明的内容如下：
3.2.1地铁备用照明配电系统。
3.2.2地铁典型设备用房备用照明布灯示意。
3.2.3城市交通隧道备用照明配电系统。
3.2.4城市交通隧道典型设备用房备用照明布灯示意。
4消防应急照明和疏散指示系统配电
4.1消防应急灯具的配电要求：
消防应急灯具的电源应由主电源和蓄电池电源组成，且蓄电池电源的供电方式分为集中电源供电或灯具自带蓄电池供电方式。灯具的供电与电源转换应符合下列规定：
4.1.1当灯具采用集中电源供电时，灯具的主电源和蓄电池电源均由集中电源提供，灯具主电源和蓄电池电源在集中电源内部实现输出转换后应由同一配电回路为灯具配电。
4.1.2当灯具采用自带蓄电池供电时，灯具的主电源应通过应急照明配电箱一级分配电后为灯具供电，应急照明配电箱的主电源输出断开后，灯具应自动转入自带蓄电池供电。
4.1.了应急照明配电箱或集中电源的输出回路严禁接入系统以外的开关装置、插座及其他负载。
4.2集中电源的供电应符合下列规定：
4.2.1地铁站厅、站台、地下区间（集中控制型系统）等设置的集中电源应由消防电源的专用应急回路供电。
4.2.2对于城市交通隧道、城市综合管廊，当选择集中电源非集中控制型系统供电时，集中设置的集中电源应由正常照明专用回路供电，分散设置的集中电源应由所在防火分区的正常照明配电箱供电。
4.3应急照明配电箱的供电应符合下列规定：
4.3.1集中控制型系统中，城市交通燧道、城市综合管廊的应急照明配电箱由消防电源的专用应急回路或所在防火分区的消防电源配电箱供电。
4.3.2A型应急照明配电箱的变压装置可设置在应急照明配电箱内或其附近。
4.4正常照明配电箱是指为普通照明配电的配电箱，其电源为非消防电源，在火灾状态下应被切断。
4.5消防应急照明和疏散指示系统中采用的蓄电池电源是指在火灾条件下确保系统持续应急时间内的后备电源保障性电源，集中控制型系统中的消防电源是指为消防设备供电的低压交流电源。
5线缆要求
5.1A型灯具除地面设置的灯具外，均采用低烟无卤铜芯阻燃耐火线缆，电压等级不低于交流300V/500V.
5.2地面上设置的标志灯的配电线路和通信线路应选择耐腐蚀铜芯橡胶线缆。
5.3集中控制型系统中，除地面上设置的灯具外，系统的配电线路应选择低烟无卤阻燃耐火线缆，系统的通信线路应选择低烟无卤阻燃耐火线缆或耐火光纤。
5.4非集中控制型系统中，除地面上设置的灯具外，灯具采用自带蓄电池供电时，系统的配电线路应选择低烟无卤阻燃或阻燃耐火线缆：灯具采用集中电源供电时，系统的配电线路应选择低烟无卤阻燃耐火线缆。
5.5电线、电缆的燃烧性能应符合现行国家标准《电缆及光缆燃烧性能分级》GB31247的规定。
5.6同一工程中相同用途电线、电缆的颜色应一致；线路正极“+”线应为红色，负极“”线应为蓝色或黑色，接地线应为黄色、绿色相间。
6说明事项
6.1本图集中未注明的尺寸单位均为毫米(mm)。
62疏散照明检测范围：
6.2.1走道、楼梯间中心线两侧，宽度为走道、楼梯间宽度的一半。
6.2.2当区域内疏散路径明确时，检测范围为疏散路径范围。
6.2.3当区域内疏散路径不明确时，检测范围为该区域四周均缩小500mm的范围。
6.2.4图集中为表述方便，应急照明集中电源统称为“集中电源”消防应急照明灯具统称为“照明灯”，消防应急标志灯具统称为“标志灯”。

（略）

21D702-8图集PDF书签目录索引：

目录 6
总说明 9
图例 12
地铁疏散照明 13
地铁疏散照明编制说明 13
地铁应急照明分类构架图 17
地铁消防应急照明和疏散指示系统框图 18
地下岛式及侧式站台车站示意图 19
高架岛式及侧式站台车站示意图 20
地铁区间直流线路电压损失计算 21
地下二层岛式车站及区间疏散照明系统图 26
地下三层岛式车站及区间疏散照明系统图 27
地下车站站厅层公共区布灯示意 28
地下岛式车站站台层布灯示意 30
地下二层侧式车站及区间疏散照明系统图 32
地下三层侧式车站及区间疏散照明系统图 33
地下侧式站台车站站台层布灯示意 34
站厅层设备大端走道布灯示意 36
站厅层设备小端走道布灯示意 37
设备层走道布灯示意 38
地下车站站厅设备用房布灯示意 39
地下车站站台设备用房布灯示意 40
风道及环控机房布灯示意 41
地下车站出入口布灯示意 42
车站内部楼梯间布灯示意 43
地下车站安全出入口布灯示意 44
地上二层车站疏散照明系统图 45
高架岛式站台公共区布灯示意 47
高架侧式站台公共区布灯示意 49
高架车站站厅公共区布灯示意 51
地下长大区间疏散照明系统图 53
地下区间风井及区间疏散照明系统图 54
地下区间标志灯布置示意 56
地下区间 含联络通道 标志灯布置示意 57
地下区间布灯示意 58
地下区间联络通道布灯示意 59
渡线布灯示意 60
出入段线布灯示意 61
联络线布灯示意 62
停车线布灯示意 63
区间风井布灯示意 64
圆形隧道应急照明灯具安装图 66
矩形隧道应急照明灯具安装图 67
预埋槽道应急照明灯具安装图 68
渡线应急照明灯具安装图 69
出入段线应急照明灯具安装图 70
联络线应急照明灯具安装图 71
停车线应急照明灯具安装图 72
圆形隧道方向标志灯安装图 74
矩形隧道方向标志灯安装图 75
预埋槽道方向标志灯安装图 76
圆形隧道疏散照明灯安装图 77
矩形隧道疏散照明灯安装图 78
预埋槽道疏散照明灯安装图 79
地下区间联络通道方向标志灯安装图 80
地铁备用照明 81
地铁备用照明编制说明 81
地铁备用照明照度表 82
典型地下车站备用照明配电系统图 83
典型地上车站备用照明配电系统图 85
典型区间风井备用照明配电系统图 87
弱电系统设备房间备用照明布灯示意 89
暖通与给排水专业设备房间备用照明布灯示意 90
供电专业设备房间备用照明布灯示意 91
城市交通隧道疏散照明 92
城市交通隧道疏散照明编制说明 92
城市交通隧道应急照明分类构架图 94
城市交通隧道消防应急照明和疏散指示系统框因 95
集中电源集中控制型系统图 96
自带电源集中控制型系统图 97
集中电源非集中控制型系统图 98
自带电源非集中控制型系统图 99
城市交通隧道应急照明布灯示意 100
带人行横通道城市交通隧道应急照明布灯示意 101
带疏散楼梯问城市交通隧道应急照明布灯示意 102
城市交通隧道疏散照明断面示意图 103
城市交通隧道备用照明 104
城市交通隧道备用照明编制说明 104
典型设备房间备用照明配电系统图 105
典型设备房间备用照明布灯示意 107
城市综合管廊疏散照明 108
城市综合管廊疏散照明编制说明 108
综合管廊消防应急照明和疏散指示系统 109
管廊疏散照明布灯示意 111
管廊疏散照明照度示意 112
管廊出入口疏散照明布灯示意 113
管廊横剖面示意图 114
方向标志灯在支架侧安装大样图 115
管廊逃生口布灯示意 116
管廊人员出入口布灯示意 117
相关技术资料 118

Revit如何根据项目要求来拆分？下面就来重点分析一下。

根据项目要求来拆分，机电模型分：给排水，暖通，电气，三大类，以电气为例，其他专业操作同。这一技巧也为平时有不同的需求，需要单专业模型时，分离模型上带来方便。主要分为两大部分：成组和保存。

一、成组

现根据某项目图拆分，根据各专业创建视图平面，

1、电气成组：打开某项目切换到三维视图,打开“可见性/图形替换”对话框，切换至“模型类别”选项卡下，“过滤器列表”中选择“全部显示”，点击“全选”所有并全部取消勾选，点击“确定”，

2、“过滤器列表”中选择“电气”，全部勾选，点击“确定”，如图所示，并核查一下把不是电气的构件隐藏。

3、选择所有电气构件，点击“修改”选项卡“创建组”命令，会提示出现以下错误，是由于有部分构件是基于主体放置，会失去与主体的关联，点击“确定”，

4、继续弹出对话框“创建模型组”对话框，名称改为“电气”，

5、在项目浏览器中相对应的三维视图名称改为电气拆分，修改完成后相对应的视图效果如图所示。

6、其他专业的拆分可根据上述步骤进行修改，可修改相对应专业需要的平面视图、立面视图、剖面视图及三维视图。

二、保存

1、成组的总模型要保存一份，在原模型的基础上，依次去保存成组模型，完成拆分。比如保存电气模型的时候要把给排水，消防，暖通都要**，并**未使用项，建模的过程中有许多未使用项，为了减少内存要**这些未使用项，

2、命名为“xxxx项目二层电气拆分”，以此类推。此项目的机电模型拆分就完成了，最终文件夹格式如图所示。

意义：通过对专业模型的拆分，可以很方便的进行各专业的模型出图及模型的修改，合理运用。

为了让大家更好的了解安装定额系数，下面是根据安装工程定额系数的条件及使用方法不同，分为以下三个类系数：

第一类定额子目系数

主要是指定额各章、节规定的，当分项工程内容与定额子目不完全相同（施丁内容、施工条件）时所需进行的定额调整内容。如：

各册定额的换算系数（管道间、管道井内的管道阀、法兰、支架、安装，多联插座安装等）。

超高系数（第二册.操作物高度离地面5米以上10米以下的工程，其定额人工乘以1.33系数：第十一册超作物高度距地面6米以上的工程）。

第二类为工程系数

主要是指各册定额分章说明中规定的，与工程形态直接相关的系数，如：

高层增加系数；主体结构为现场浇注采用钢模板施工的工程，内外浇注的工程，定额人工乘以系数1.05，内浇外砌的工程，定额人工乘以系数1.03。

第三类为综合系数

是各册说明规定的，与工程本体形态无直接关系的系数。如脚手架搭拆系数、安装与生产同时进行增加系数。有害环境影响增加的系数等。

各项系数的关系是：第一类定额子目系数构成第二类工程系数的计算基础；上述两类系数构成第三类综合系数的计算基础。上述系数所得增增减部分构成直接费。同级系数之间不互相计取。

安装工程中常用系数

01● 超高系数

定额中的超高费是指操作物高度超出定额子目计算范围而需增加的人工费用。

省安装工程单位估价表中该系数主要出现在：第二册操作物高度5米以上的工程；第八册操作物高度3.6米以上的工程；第九册操作物高度6米以上的工程；第十三册操作物高度6米以上的工程。

操作物高度是指有楼层的按楼地面安装物的垂直距离，无楼层的按操作地点（或设计正负零）至操作物的距离。

上述费用仅计算超高部分项目，未超高部分不计。

02● 各册定额章、节换算系数

分章说明、附注和综合解释规定各目调整系数。例如：

第八册设置于管道间，管廊内的管道阀门法兰支架其人工乘以系数1.3。

第二册第八章说明四，铜芯电力电缆头按同截面电缆头定额乘以系数1.2，双屏蔽电缆头制作安装人工乘以系数1.05。

第十一册第二章说明六，标志环等零星刷油，套用本定额有关部分，其人工乘以系数2.0。

03● 高层建筑增加费

高层建筑增加费是指建筑物在六层或20米以上所需增加的人工降效、材料、垂直运输增加的机械台班费用；工人上下所乘坐的升降设备台班费等。

该项费用适用于采暖、通风、生活煤气、给排水、民用建筑物照明及附属于上述工程中的保温、绝热和刷油等工程。

建筑物的高度，是指室外地平至檐口滴水的垂直高度。不包括屋顶水箱间、楼梯问、女儿墙高度。

高层建筑增加费计算时，应以全部工程的人工费为计算基数，含6层与20米以下的地下室工程。费率按建筑物总高度或层数确定，不能分段计算。

04● 内外浇注系数

凡主体结构为现场浇注钢模板6工的工程，内外浇注的定额人工乘以系数1.05。内浇外砌的定额人工乘以系数1.03。

该项系数是指土建工程为配合安装工程预留洞而发生的人工增加费用，其主要适用于给排水、采暖工程。

05● 脚手架搭拆系数

是综合取定的系数。

除定额中规定不计取脚手架费用外，不论工程实际是否搭拆脚手架，或搭拆数量多少，均应按规定系数计取脚手架费用，包干使用。

同一单项工程有多个施工，凡是符合计算脚手架规定的，应按各册规定分别计取脚手架费用。

06● 系统调统费

采暖、通风空调工程系统调试费是综合系数，其计费基础包括采暖工程中的管道阀门、散热器的安装及刷油保温等全部工程的人工费。

07● 安装与生产同时进行增加费

安装与生产同时进行，增加费用按人工费的10%计算。

08● 有害身体环境施工降级增加费

在有害身体健康的环境施工，降效增加费用按人工费的10%计算。

Revit是Autodesk公司一套系列软件的名称。Revit系列软件是专为建筑信息模型(BIM)构建的，可帮助建筑设计师设计、建造和维护质量更好、能效更高的建筑。

Revit是我国建筑业BIM体系中使用最广泛的软件之一。

构建。可以按照建筑师和设计师的思考方式进行设计，因此，可以提供更高质量、更加精确的建筑设计。

Revit向暖通、电气和给排水(MEP)工程师提供工具，可以设计最复杂的建筑系统。为暖通、电气和给排水(MEP)工程师构建的工具可帮助您设计和分析高效的建筑系统以及为这些系统编档。

Autodesk Revit Architecture面向建筑信息模型(BIM)而构建，支持可持续设计、碰撞检测、施工规划和建造，同时帮助与工程师、承包商与业主更好地沟通协作。设计过程中的所有变更都会在相关设计与文档中自动更新，实现更加协调一致的流程，获得更加可靠的设计文档。

从上面的文字可以看出，revit试着整合建筑，结构，机电全专业模型，可以方便沟通，实时解决问题。Revit特有的族库以及参数化的构件，为从业者提供很大便利。体量的设计构思，为方案设计，异形提供了解决方案。

广联达，它首先是国产的软件，这点是值得我们骄傲的。广联达主要侧重造价相关的软件。笔者曾经用过广联达的钢筋算量，图形算量，及计价软件，说实在话，很人性化，通过软件可以感觉到软件是融合了很多专业的行业知识的。当然，进入BIM时代，广联达也是不能落后的，广联达BIM5D就是基于BIM的项目管理工具，是以BIM平台为核心，集成土建、机电、钢构、幕墙等各专业模型，并以集成模型为载体，关联施工过程中的进度、合同、成本、质量、安全、图纸、物料等信息，利用BIM模型的形象直观、可计算分析的特性，为项目的进度、成本管控、物料管理等提供数据支撑，协助管理人员有效决策和精细管理，从而达到减少施工变更，缩短工期、控制成本、提升质量的目的。

A、铸铁干管及±0以下立管的长度为=3米（室外预留）+一层图上从外墙皮量至立管处的尺寸+系统图上标明的排水管底的标高（一般为1.7米 B、排水干管室外3米的土方工程量（一般安装和土建为一个单位施工的也不给计算）

给排水工程（给水、排水）

一、给水部分：

1、先数给水入口处及室内的给水器具（如阀门、水表等），根据管径不同分开统计。

2、算量时先算干管，再算立管，最后算支管；根据管径不同合计处其总量；变径点选在有接管的地方或是接了设备的地方。

3、一般情况下室外进户预留1.5m，接用水设备（如洗脸盆、大便器、洗涤盆等）的短立管每个接点高度按0.3m考虑。

4、算完量时需把穿墙、穿楼板套管数出来，如果是钢管的情况下需算其支架重量及除锈刷油面积（32及32以下的钢管和所有的塑料管不用算支架因为定额里综合了）；若是室外的或是地沟内的给水管道应按图纸说明上的要求计算保温体积。

5、套价时一般都看上设计说明，说明上说用什么管，就套什么管材；说明上说刷几遍漆就套几遍漆；说明上说做什么保温就套什么保温；最后的给管道冲洗一遍（所有饮用水都需冲洗）。

给水入户干管的计算

1、数给水入户的入户装置(一般按标准图集进行数，如没有写图集就按图上画的数，切记入户的管子多大规格，所有的入户装置为多大规格，一般为阀门、水表等）

2、入户不同干管的长度=1.5(为外墙皮预留的)+干管图上量出的长度(砖混楼在一层地沟图上量，砖混楼一般干管在地沟里安装，高层结构在地下一层图上量，一般在地下一层顶板下安装）

3、室外1.5米管道的挖土方(一般如安装和土建是一个单位施工的，不给计算)

给水立管的计算

1、立管的长度=1.5（为干管入户的标高）+每一层的层高*层数（一般看系统图就可算出）

2、立管上的阀门（阀门规格与立管的规格相同）

3、立管穿楼板套管（多大规格的立管套管为多大规格）

给水支管的计算

1、给水支管的长=图上从管井量出的水平段长度+返到地面垫层里的高度+0.3*所接给水设备的个数（在计算给水支管时一定要按系统图上标明的规格分开进行计算，一般都在给排水大样图上画）

2、穿墙套管（一般为管井中的立管接出的支管处有此套管）

3、给水支管上接的对应规格的水表、阀门（在套定额时一般水表里包括一个阀门，所以此处的阀门不需再进行套定额了)

给水工程套定额的项目

1、各种规格的给水管子2、各种规格的阀门3、各种规格的水表、4穿楼板套管5、穿墙套管6、管道冲洗7、室外1.5米给水管道的挖土方

二、排水部分：

排水工程分有压排水管道和无压排水管道(在高层建筑中排地下集水坑中的水所用的排水管道为有压排水管道，一般民用的排水全部为无压排水管道)，高层建筑中有地下和地上全部采用铸铁排水管的，需好好看图纸的说明。

1、排水工程里需数地漏的个数，洗脸盆、洗菜池、坐便器、淋浴器等（一般一层为铸铁地漏，二层以上为塑料地漏需分开进行统计）洗脸盆等都给水里数就不用数了，只数一次就好；排水管道上有检查口，但是在算量里就不用数了（定额里都考虑了），如果是铸铁的需除锈刷油。

2、排水管一般不和给水及采暖管一起走，它是独立的，直接排入市政排水管网；一般情况下首层和其他层分开计算，正负0以下及出屋面的均采用铸铁管道，正负0以上的一般都采用塑料管；而且首层为独立外排，不与其它层共排；排水短立管上接大便器的立管长度都按0.5米考虑，具体管径一般接大便器的管径都是等于100的，接其它排水设备的（具体看系统图上标注的）。

3、排水支管：一般卫生间都是从楼板下50CM处接出接至楼地面处和排水设备相连，（所以短立管按0.5米考虑）厨房一般是从楼板上30CM处接出，不需上返的太高一般按0.3米考虑

铸铁干管及±0以下立管的长度计算为：

A、铸铁干管及±0以下立管的长度为=3米（室外预留）+一层图上从外墙皮量至立管处的尺寸+系统图上标明的排水管底的标高（一般为1.7米）

B、排水干管室外3米的土方工程量（一般安装和土建为一个单位施工的也不给计算）

排水塑料立管的长度计算为：

立管长=各立管的总高度（各立管每一层的层高*总的层数）*立管的数量

出屋面铸铁管的长度计算为：

出屋面铸铁管长=1米（一般出屋面管为1米，看系统图上标的尺寸进行计算）*立管的数量

排水支管的长度计算为：

排水支管应按系统图上标明的尺寸分开计算，一般接大便器的排水管径大一些，接其它设备的管径比较小一些，对照上给排水大样图和系统图将各种规格管子分开计算。

卫生间排水支管长度=在平面图上将各种规格管子的长度量出+0.5米*接排水设备的数量厨房排水支管长度=在平面图上将各种规格管子的长度量出+0.3米*接排水设备的数量（一般就为1个洗菜池）

地下部分及出屋面部分管道的除锈、刷油需从五金手册上查出其除锈、刷油工程量

排水工程套定额的项目

1、地下部分的各种规格铸铁管2、地上部分各种规格的塑料管、3一层的铸铁地漏4、二层以上的塑料地漏5、各种卫生设备的安装6、排水管道的支架不计算因为在塑料管道中已考虑7、地下排水管道的除锈、刷油8、室外3米排水管道的土方开挖工程量、回填工程量

采暖工程

采暖工程分地热采暖和散热器采暖，一般采暖管道都需做保温，室内的采暖管道不需做保温，但目前的建筑基本上室内看不到采暖管道，所有的采暖管道都在地沟里或管井内，所以都应保温，如管道的保温厚度或保温材料用的不一样就把不同的保温厚度或保温材料的管子分开计算，以方便管道的保温及除锈、刷油的计算。

地热采暖的计算

一.干管的计算

1.采暖入户装置的计算，一般按标准图集查可得，多大规格的入户管对应多大规格的各种阀门、过滤器、热量表；一般压力表、温度计不分规格。

2.不同规格干管的长度={1.5（从外墙皮1.5）+ 一层平面图上量出的不同规格的长度}*2根（供回水）

3.波纹伸缩器（分规格数）一般在干管上设，多大规格的干管对应多大规格的伸缩器（在一层干管图上可查得）

二.立管的计算

1.不同规格立管的长度=每一层的层高*对应规格的层数

2.立管最低端的阀门（分规格数）

3.立管最高端的自动排气阀（分规格数），一般自动排气阀都带一个控制阀，因为定额里的自动排气阀不含控制阀，所以应单独套价

4.立管的穿楼板套管（分规格数）

三.支管的计算

1.从立管上接出的支管一般供水管上有过滤器、热量表、阀门、回水管上只有一个阀门对应管子的规格将其全部数出来

2.从立管上接出的支管一般有穿墙套管（分规格数）

3.支管的长度=在大样图上量出从管井至分集水器的距离+（分集水器距地高度+0。2）*2根（一供一回）+立管接支管处的高度*2（因为支管从立管接出时是在本层楼板上的（H+0.6假设的）接出的，现地热管要走地面所以要返到地面的垫层里）。

4.按不同的回路统计分集水器的数量（因为不同回路的分集水器材料价格不一样）

四.计算地面的净面积=房间主墙间的净面积（因为算出此量后可以计算地面聚苯板的面积、地面钢丝网片的面积、锡泊纸的面积以上工程量全部套定额）

五.计算地面的净周长（因为算出此量后可以计算地面的聚苯板条的长度）

六.将每一回路的PE-X地热管的长度 按图上所标的长度全部加起来即可。

七.计算钢管的支架工程量查表可得

八.采暖管道的除锈、刷油

九.采暖管道的保温层体积、保护层面积（查表可得）

十.地热采暖工程套定额的项目

1、 各种规格的给水管子

2、各种规格的阀门

3、各种规格的热量表

4、穿楼板套管

5、穿墙套管

6、管道冲洗

7、自动排气阀

8、各回路的分集水器安装

9、除锈、刷油

10、保护层体积、保护层面积

11、地热管

12、钢丝网片

13、聚苯板面积

14、聚苯板条长度

15、锡泊纸的面积

16、室外1.5米给水管道的挖土方

散热器采暖的计算

采暖干管、立管、支管及各管道上的阀门计算与地暖采暖相同，支架计算也一样，但计算散热器采暖时应计算：A、数散热器的组数（最后套手动放风阀用）B、将散热器的片数全部加起来（套散热器时是套所有的片数）C、散热器除锈刷油（查表可得）

消火栓管道工程

一.消防工程包括

1、消火栓系统、2、自动喷淋系统、3、防火卷帘、防火门4、火灾自动报警系统5、防排烟及正压送风系统6、屋顶消息间及地下泵房工程

二.消火栓系统中一般需计算以下工程量

1、消火栓干管2、立管3、支管4、消火栓箱（分单栓箱和双栓箱需看图而定）5、阀门消防工程一般用蝶阀6、穿楼板套管7、管道支架8、消防水泵结合器9、管道除锈刷油10、有的工程屋顶设试验消火栓，一个试验消火栓就带压力表一个，泄水阀一个。

三.消火栓干管的计算

1、消火栓干管入口处数水泵结合器、阀门（规格与管子的规格相同）

2、消火栓干管长度=1.5米+1.2（±0以下埋深1.2米）+平面的长度（从图上量出的）

四.消火栓立管的计算

1、立管最底端都有一个蝶阀（规格与立管规格相同）

2、立管的长度=每一层的层高*层数（从系统图上查标高和层数可得）

3、穿楼板套管（套管规格与立管规格相同）

五.消火栓支管的计算

1、支管的长度=在平面图上从立管（在平面图上是圆圈）量至配电箱的尺寸

六.数消火栓箱的数量（注意看是单栓还是双栓？）看屋顶上是否有试验栓？如有试验栓上都带有一个压力表和一个泄水阀

七.消防管道的除锈、刷油

八.钢筋支架计算与前面的支架计算方法相同

消防自动喷淋系统

一.消防自动喷淋系统中需计算以下工程量

1、喷淋管道的干管2、立管3、支管（消防喷淋管道连接一般DN>100的采用沟槽连接，DN≤100的采用螺纹连接）4、沟槽件（在平面图上有弯头、三通等部位全部数出沟槽件的数量）4、喷头（分规格的有DN15的和DN20的）5、信号蝶阀（消防喷淋工程一般用信号蝶阀）6、穿楼板套管7、管道支架8、喷淋立管上有自动排气阀9、管道除锈刷油10、管道冲洗（不用计算，把各种管道的长度加起来直接套定额）

二.喷淋管道干管的计算（干管一般在高层地下一层顶板上进入的）

1、 干管的长度=1.5+图上量出的距离

2、 干管上的水泵结合器、阀门的数量、信号蝶阀

三.喷淋管道立管长度的计算

1、立管的长度=每一层的层高*层数（从系统图上查标高和层数可得）

2、穿楼板套管（套管规格与立管规格相同）

3、喷淋立管与支管相接处接出的水流指示器数量、

4、立管上的自动排气阀

四.喷淋管道支管长度的计算

1、喷头的数量

2、支管的长度=水平段长度+竖直段长度（水平段长度在图上量出，竖直段长度按喷头的数量每个喷头按50CM考虑）

3、每个支管未端有时接未端试水装置一套

五.防火门、防火卷帘工程

防火门、防火卷帘全部按面积计算。在套定额时应注意防火门应套门的面积、每个门套一个闭门器1付、暗插销一个，L形执手杆锁一个，防火卷帘应套卷帘的面积、卷帘门手动装置一套、卷帘门电动装置一套、卷帘门成套按钮一套。

六.防排烟及正压送风系统

防排烟系统应计算如下工程量：

1、不同规格风管的面积（风管的周长*风管的长度）

2、风管接口按面积计算（风管接口的长度*风管接口的周长，一般风管接口是圆形的，先算出圆的周长）

3、在地下室及屋顶按风机的规格不同分别统计出来

4、按规格不同数出风口的数量

5、在管道上有防火阀，此阀一般都在主管道的附近

6、按不同规格数调节阀的数量

7、在风机的旁边一般有软接头，天方地圆、防虫网等构件（一般软接头按M2计算，软接头长度为300MM左右，天方地圆按面积计算，天方地圆的长度在图上量，一半按规格大的计算，一半按规格小的计算）

七.泵房及屋顶水箱间

消防泵房一般计算如下工程量：

1、镀锌钢管的长度

2、室内消火栓泵的数量（一般为两个，一用一备）按图上数，套定额时要套电机调试，有几个泵就有几个电机调试。

3、消火栓泵应给配一个变频控制柜（相当于电气的配电箱），如有消火栓泵和喷淋泵应各自配一个配电箱。

4、湿式报警装置的个数

5、信号蝶阀的数量

6、水泵结合器的数量

7、不同规格大小头、及软接头的数量（一般泵的两端都有大小头，和软接头）

8、各种规格的阀门（闸阀、止回阀、安全阀）的数量、压力表（一般泵的两端都有这些阀门）

9、防水套管的数量（套定额时应套制作、安装两项）

10、管道支架的重量

11、管道除锈、刷油

电气工程（强电、弱电及防雷接地部分）

一、强电部分：

1、熟悉图纸：① 先看设计说明，把设计说明上的工程所用材料及防雷部分的说明全部记下来，然后说明上一般都附有图例，把图例上所有的需要数个数的（配电箱分不同规格、灯具、插座、开关等）都分别统计出数量；② 看系统图时应对上平面图，了解管子的走向。系统图上的上下方向一般在平面图只有点或圈表示（说明是垂直走的）；系统图上的左右方向在平面图上左右走；系统图上的斜线45度方向走，说明在平面图上前后走的管道；系统图上用标高推其立管的高度，平面图上可以量出干管及支管的水平段长度；

2、工程量计算流程：首先从室外→总配电箱→单元配电箱→户内配电箱→各个回路（照明、插座等）。

3、计算步骤：先算管（槽）后算线（缆），管（槽）不进箱、线（缆）进箱。

4、有关规定：室外进线图纸上未标注的情况下，室外预留1.5m（室外至外墙皮）；电缆进箱长度加2m，电线进箱长度为配电箱的半周长；没给实际做法的情况，考虑地面做法为0.3m。所有的电线管子全部为暗敷（在混凝土楼板及墙面、地面中，在平面图中量管子时只有楼梯处的管子一般按图上画的量，其它房间的管子可以按两点间最短距离量）

二、弱电部分:

1、计算原理同强电的配电箱至插座回路的原理相同，只是弱电系统不用算线，只算管（槽），所有与线相关的量都不用计算了（如电缆头等）。

2、与强电不一样的地方：①套价时弱电插座套面板，不能套插座；②算对讲系统时不需算室外进线（因为其是一个独立的系统，不需外引线），只需算一个电源供电的管和线；③ 一般情况下网络与电话为同管敷设的，也有不同管的，看情况而定，同管就算一次管就行了。

三、防雷接地部分

1、 屋面上只需算避雷网的长度=把屋顶上图纸上画（╳╳）的全部加起来；如特殊情况有的工地做避雷网的混凝土块应按间距1米将其数出来

2、首层算室内接地母线及室外接地母线的长度=首层接地图上的接地线全部加起来*1.039

3、避雷引下线的长度=引下线的个数*引下线的高度（一般引下线高度应从檐口至钢筋混凝土基础处的标高）

4、在一层接地图上数断接卡子的个数

5、在卫生间数局部等电位箱的数量

6、在一层总配电箱位置数总等电位箱

7、总等电位箱与局部等电位的接地母线的长度

8、角钢接地极按图上数出根数

9、高层结构每3层应将其塑钢窗户和引下线连接起来应计算均压环的长度=连接处同一层圈梁的长度

电气工程相关套价的项目

强电部分：

1、不同规格的配电箱2、各种部位的插座3、各种形式的开关4、各种灯具、5、接线盒、6、开关盒、7、各种规格的管子8、各种规格的电线、（一般截面大于6MM2的全部套动力线路，小于6MM2的全部套照明线路）9、各种规格的电缆、10电缆头11、电缆端子（一般16MM2以下的端子全部为无端子， 16MM2以上的端子为焊端子）

弱电部分：

1、不同规格的配电箱2、各种插座3、接线盒4、各种规格的管子、

避雷部分：

1、避雷网2、避雷引下线路3、断接卡子4、角钢接地极5、户外接地母线6、户内接地母线7、总等电位箱8、局部等电位箱9、均压环10、接地网调试。

建筑给排水设计常见10大综合问题

问题1：卫生间排水口预留孔洞无定位尺寸，导致预留洞位置不准，后期重新开凿孔洞造成对卫生间结构板的破坏。

原因分析：给排水设计图中未对各排水孔洞进行尺寸定位，给出的参照图集中尺寸不统一。

解决措施：给排水专业应根据建筑专业对卫生间洁具的布置，在设计图纸中明确给出各排水孔洞的定位尺寸，以便结构施工时预留的孔洞尺寸统一。（在建筑提资后，第一时间了解卫生间及厨房的布置，需要调整出尽早提出）。

问题2：厨房排水立管布置在与烟道排烟口相对的墙角，占用燃气管道位置。

原因分析：厨房排水立管布置未考虑燃气管道布置位置，一般情况下，燃气管道均布置在与烟道排烟口相对的墙角处。

解决措施：厨房排水立管应布置在远离烟道位置的对角墙角处，为燃气管道留出安装空间。

问题3：阳台洗衣机排水地漏下部排水支管未设置存水弯，将导致今后阳台地漏返臭。

原因分析：设计图中只说明了地漏为洗衣机专用地漏，但该地漏存水弯深度不满足50mm深度。

解决措施：阳台设洗衣机地漏的，地漏下部支管必须带存水弯，以保证有效水卦深度，避免阳台返臭。（优先采用密闭防涸地漏）。

问题4：排水立管、空调冷凝水立管位置挡住窗子。

原因分析：给排水专业未考虑建筑专业窗边宽度而在小于100mm的窗边处布置管道或管道直接挡住窗玻璃。

解决措施：排水立管及空调冷凝水管布置时应与建筑专业沟通，避免出现管道遮挡窗子情况，特殊情况下应要求建筑专业加宽窗边。（窗边宽度应保证大于200mm）。

问题5：机房层顶仅设一根雨水管，不符合相关规范。

原因分析：<<建筑给水排水设计规范>>4.9.27：建筑屋面各汇水范围内，雨水排水立管不宜少于2根。

解决措施：机房层设两根雨水管或增设一溢流口。

问题6：在下方是室内的天沟内设置普通型雨水斗。

原因分析：雨水管进入室内。

解决措施：这种情况下应采用侧排雨水斗。

问题7：空调冷凝水立管预留管管标高与建筑不符。及预留管管径在市场买不到。

原因分析：给排水专业未与建筑专业核对空调管预留洞位置（尤其在有凸窗的情况下，位置复杂）。市场上未有De50xDe32的三通。

解决措施：冷凝水管设计时，应与建筑核对标高，确保预留管标高位置是低于空调预留洞位置，保证冷凝水能正常排出。应采用De50xDe50的三通。另，空调冷凝水最好不要排入阳台雨水管。

问题8：管道井内未设计排水地漏，如给水管爆裂积水无法排出。

原因分析：管道井内给水管道较多，但一般情况下均未设计排水措施，一旦出现爆管事故，积水将漫至井外走道和电梯井，造成更大损失。

解决措施：设计时应考虑在管道井内布置排水地漏，接至室外雨水井。喷淋泄水及喷淋末端试水一般都可考虑排入室外雨水井。

问题9：部分单元门厅雨篷处及其他局部挑出的雨篷或天面处漏设雨水口及雨水管。

原因分析：可能因建筑专业未考虑门厅雨篷处或其它局部露天平台处的返水坡度及排水口位置，导致给排水专业无相应的配管设计。

解决措施：给排水专业应与建筑专业充分沟通，对各天面雨水口位置仔细核对，设计完备的排水系统。

问题10：楼层公共部位消火栓位置不当，导致无法按规范要求安装。

原因分析：消火栓箱设置于楼梯休息平台处，因此处有外窗，故箱体安装高度不够。

解决措施：应与建筑及结构专业沟通，将消火栓箱布置在既能满足规范安装要求，又不影响公共部位使用空间的地方，建筑专业应预留箱体孔洞，必要时结构专业应在剪力墙上预留箱体孔洞。（消火栓忌安装在住户家门口，商铺消火栓最好设置在室外；必须设置于室内时，应采用暗装形式）。

1、工程管理中结算审核的内容概述

　　预结算的审核，主要以工程量是否正确、单价的套用是否合理、费用的计取是否准确三方面为重点，在施工图的基础上结合合同、招投标书、协议、会议纪要以及地质勘察资料、工程变更签证、材料设备价格签证、记录等资料，按照有关的文件规定进行计算核实。

　　1.1 工程量的审核。工程量的误差分为正误差和负误差。正误差常表现在土方实际开挖地面标高，设计室外高度，计算时仍按图计;楼地面孔洞、地沟所占面积未扣;墙体中的圈梁、过梁所占体积未扣;钢筋计算常常不扣保护层;梁、板、柱交接处受力筋或箍筋重复计算等等，负误差表现在完全按理论尺寸计算工程量、项目的遗漏。

　　1.2 套用单价的审核。定额具有科学性、权威性、法令性，任何人使用都必须严格执行它的形式和内容、计算单位和计量标准，不能随意提高和降低。在审核套用单价时要注意如下几个问题:

　　①对直接套用定额单价的审核。 首先要注意采用的项目名称和内容与设计图纸标准是否要求相一致 ,如构件名称、断面形式、强度等级(混凝土标号、水泥砂浆比例)等。其次 ,工程项目是否重复套用。如块料面层下找平层;沥青卷材防水层 ,沥青隔气层下的冷底子油;预制构件的铁件;属于建筑工程范畴的给排水设施。

　　②对换算的定额单价的审核。除按上述要求外 ,还要弄清允许换算的内容是定额中的人工、 材料或机械中的全部还是部分? 同时换算的方法是否准确? 采用的系数是否正确? 这些都将直接影响单价的准确性。

　　③对补充定额的审核。主要是检查编制的依据和方法是否正确 ,材料预算价格、人工工日及机械台班单价是否合理。

　　1.3 费用的审核。取费应根据当地工程造价管理部颁发的文件及规定，结合相关文件如合同、招投标文件等来确定取费费率。

2、建筑工程造价管理中结算审核存在的问题分析

　　2.1 设计出现变更。影响工程造价管理中结算审核质量最大的因素就是设计变更。在实际的建设工程项目中，由于可能会遇到采用到新材料、新科技以及新方法的时候，这个时候就会临时改变原先设计方案，导致工程造价的变动。如果此时缺乏相关方面的资料，就会使结算审核出现麻烦甚至差错，使结算审计结果与实际支出资金出现极大的不相符。

2.2 验收把关不严。在建筑工程项目的实际施工过程中，存在着很多的隐蔽工程，若是在验收的时候不能做好详细的记录，加之在在施工现场的管理不到位，对于隐蔽的施工项目缺乏有限的监督，就会给建设工程的结算造成不便。而且时候补缺的工程项目往往跟事实情况有很大的差别，给结算审核的过程增添了出现错误的可能性。

3、建筑工程造价管理中结算审核的方法技巧

　　3.1 分组计算审核技巧。对于工程项目的工程量较多的情况，适合采用分组计算审核方法进行工程造价的结算审核。这种计算方法能够快速的计算工程量，提高计算审核效率;就是将工程量分成很多块，然后利用各个块中相同或相似的内在联系逐个块进行审查核计。

　　3.2 全面审核方法。全面审核方法也叫逐个审核法。它是指按着预先的设定的施工顺序逐个进行审对核计。此方法必须对整个工程量进行全面计算，并将审查核对的结果与工程项目各个进行比对。此方法得到的审核结果较为细致、误差较小，但是所做的工程量比较大，适合那种工程项目比较少、工艺相对简单的情况。具体情况如下：1)初学者要审核的竣工工程结算，能全面了解审查对象;2)投资金额不多的项目，例如建筑维修工程;3)建筑工程的内容比较简单的，比如围墙、道路围栏、道路排水沟等;4)工程建设单位施工单位的结算。

　　总之，要根据结算中经常出现的问题进行针对性的审查，依据不同的项目工程特点灵活地运用结算审核方法与技巧。因此，做好建筑工程造价管理中的结算审核工作，对于较为合理开展工程造价的确定，对于资金的使用效果，有着非常重大的现实意义。
