问题1：卫生间排水口预留孔洞无定位尺寸，导致预留洞位置不准，后期重新开凿孔洞造成对卫生间结构板的破坏。

　　原因分析：给排水设计图中未对各排水孔洞进行尺寸定位，给出的参照图集中尺寸不统一。

　　解决措施：给排水专业应根据建筑专业对卫生间洁具的布置，在设计图纸中明确给出各排水孔洞的定位尺寸，以便结构施工时预留的孔洞尺寸统一。(在建筑提资后，第一时间了解卫生间及厨房的布置，需要调整出尽早提出)。

　　问题2：厨房排水立管布置在与烟道排烟口相对的墙角，占用燃气管道位置。

　　原因分析：厨房排水立管布置未考虑燃气管道布置位置，一般情况下，燃气管道均布置在与烟道排烟口相对的墙角处。

　　解决措施：厨房排水立管应布置在远离烟道位置的对角墙角处，为燃气管道留出安装空间

　　问题3：阳台洗衣机排水地漏下部排水支管未设置存水弯，将导致今后阳台地漏返臭。

　　原因分析：设计图中只说明了地漏为洗衣机专用地漏，但该地漏存水弯深度不满足50mm深度。

　　解决措施：阳台设洗衣机地漏的，地漏下部支管必须带存水弯，以保证有效水卦深度，避免阳台返臭。(优先采用密闭防涸地漏)。

　　问题4：排水立管、空调冷凝水立管位置挡住窗子。

　　原因分析：给排水专业未考虑建筑专业窗边宽度而在小于100mm的窗边处布置管道或管道直接挡住窗玻璃。

　　解决措施：排水立管及空调冷凝水管布置时应与建筑专业沟通，避免出现管道遮挡窗子情况，特殊情况下应要求建筑专业加宽窗边。(窗边宽度应保证大于200mm)。

　　问题5：机房层顶仅设一根雨水管，不符合相关规范。

　　原因分析：<<建筑给水排水设计规范>>4.9.27：建筑屋面各汇水范围内，雨水排水立管不宜少于2根。

　　解决措施：机房层设两根雨水管或增设一溢流口。

　　问题6：在下方是室内的天沟内设置普通型雨水斗。

　　原因分析：雨水管进入室内。

　　解决措施：这种情况下应采用侧排雨水斗。

　　问题7：空调冷凝水立管预留管管标高与建筑不符。及预留管管径在市场买不到。

　　原因分析：给排水专业未与建筑专业核对空调管预留洞位置(尤其在有凸窗的情况下，位置复杂)。市场上未有De50xDe32的三通。

　　解决措施：冷凝水管设计时，应与建筑核对标高，确保预留管标高位置是低于空调预留洞位置，保证冷凝水能正常排出。应采用De50xDe50的三通。另，空调冷凝水最好不要排入阳台雨水管。

　　问题8：管道井内未设计排水地漏，如给水管爆裂积水无法排出。

　　原因分析：管道井内给水管道较多，但一般情况下均未设计排水措施，一旦出现爆管事故，积水将漫至井外走道和电梯井，造成更大损失。

　　解决措施：设计时应考虑在管道井内布置排水地漏，接至室外雨水井。喷淋泄水及喷淋末端试水一般都可考虑排入室外雨水井。

　　问题9：部分单元门厅雨篷处及其他局部挑出的雨篷或天面处漏设雨水口及雨水管。

　　原因分析：可能因建筑专业未考虑门厅雨篷处或其它局部露天平台处的返水坡度及排水口位置，导致给排水专业无相应的配管设计。

　　解决措施：给排水专业应与建筑专业充分沟通，对各天面雨水口位置仔细核对，设计完备的排水系统。

　　问题10：楼层公共部位消火栓位置不当，导致无法按规范要求安装。

　　原因分析：消火栓箱设置于楼梯休息平台处，因此处有外窗，故箱体安装高度不够。

　　解决措施：应与建筑及结构专业沟通，将消火栓箱布置在既能满足规范安装要求，又不影响公共部位使用空间的地方，建筑专业应预留箱体孔洞，必要时结构专业应在剪力墙上预留箱体孔洞。(消火栓忌安装在住户家门口，商铺消火栓最好设置在室外;必须设置于室内时，应采用暗装形式)。

设计条件

（一）建筑部分

1、熟悉建筑资料，了解建筑性质及分类（该建筑属于几类高层建筑？主要作为消防系统设计依据）；

2、熟悉建筑平面及功能布置，确定用水点（排水点）位置；

3、通过对整体建筑进行给排水（含屋面雨水）初步布置确定建筑布局是否合理？如不合理在那些部分需要修改（主要为设备间尺寸、管道井位置及数量、用水点尽量上下对齐、配电间移位等）？

（二）电气部分

1、根据建筑布置确定电气系统（主要为总配电室和分层配电间）是否对给排水系统布置有影响；

2、对弱电系统采用同样方法处理；

3、对建筑布置中特殊功能房间采用同样方法处理；

4、如上述布置对给排水系统布置有影响应提出合理的修改意见。

（三）给排水部分

1、根据建筑条件选择相关建筑给排水设计规范；

2、初步确定设备间布置地点（规格是否合理）？

3、根据建筑布置熟悉各给水点（生活冷水系统、热水供应系统、消防给水系统等）位置；

4、根据建筑布置熟悉各排水点（生活污水系统、消防后事故排水系统、屋面雨水系统等）位置；

5、初步确定屋面（含各分区）生活或消防水箱设置位置；

6、熟悉或初步确定各管道井（尽量相对分散布置）位置。

2

设计步骤

（一）建筑给水系统

1、确定建筑给水引入点（一般为两点引入）及控制方式[一般为两阀（闸阀、止回阀各一）一表]；

2、根据市政给水资料确定采用市政给水余压供水区间（一般为从建筑地下部分至上部三-四层）；

3、根据建筑功能分区和用水点资料确定建筑上部生活给水系统分区（一般分区原则为按建筑高度35-60米分区，建筑要求供水等级越高则分区建筑高度越小；另外要考虑相同建筑功能的空间尽量在相同供水分区内）；

4、确定屋面（含各分区）生活或消防水箱设置位置（水箱容积及形状规格等根据计算结果确定）；

5、根据给水分区对各用水点进行优化的给排水平面布置（各分区给水立管可以设置在一个管道井内方便检修维护；除特殊要求外一般不考虑分层给水计量；除特殊要求外一般应考虑分层给水控制；给水管线布置应水力条件良好；确定给水管线材质-方便水力计算查相应水力计算表）；

6、标注给水立管编号并绘制管道井大样图，注意分层给水支干管应与相应分区给水立干管连接；

7、根据给水管线平面布置绘制给水轴测图，编制给水水力计算表（注意是否有集中热水供应；一般只需要对有代表性的给水管线进行详细的水力计算，其它可以根据该计算结果参考确定流量、管径、水头损失等参数）；

8、根据水力计算结果确定整个建筑给水系统的管径（避免片面根据计算结果频繁变换管径）；根据水头损失计算资料确定建筑给水设备所需要的设计扬程（最上区应考虑屋面消防水箱采用生活水泵供水）；根据流量计算资料确定建筑给水设备所需要的设计流量；

9、如建筑有设置中水系统要求其系统设计参考以上步骤；

10、图纸完善及设计和计算资料整理。

（二）建筑排水系统

1、根据市政排水资料确定建筑排水的总体走向（建筑污水汇集后一般通过局部污水处理构筑物-化粪池后排入市政排水管网，根据建筑规模化粪池可以多处设置；注意室外排水检查井设置间距要求和污水流经化粪池等构筑物存在局部水头损失）；

2、根据市政排水情况和建筑功能确定排水体制（即排水系统是否采用分流制-如建筑设置有中水系统则必须分流）；

3、根据建筑给水系统布置进行优化的排水系统平面布置（排水系统一般不分区，一般需要设计专用或共用辅助通气立管；排水立管应尽量上下取直贯通；排水立管中部、下部及出户横管处应设置专用消能管件；建筑中下部排水水封应安全可靠-一般选择S型水封；排水管件一般选择自带检查口型）；

4、对建筑地下部分进行排水管线平面布置（除正常排水点外设备间等一般应设置集水井排可能出现的积水-采用潜污泵提升排除）；

5、确定排水管线材质（一般选择金属管材或加厚塑料管，排水出户横管最好选择金属管-做加强防腐措施）；

6、绘制排水系统轴测图，进行排水系统水力计算（主要确定排水管径、敷设坡度、专用通气管管径；排水管出户标高应根据建筑的基础结构资料和市政排水资料确定）；

7、建筑室外排水系统的优化平面布置及水力计算（主要确定排水管径、敷设坡度、埋设深度）；

8、图纸完善及设计和计算资料整理。

（三）建筑雨水系统

参考建筑排水系统和雨水排除系统（教材资料）设计（屋面雨水经雨水斗收集后通过雨水立管排建筑户外雨水井与室外雨水系统汇集，雨水立管一般设置在建筑室内专门雨水管道井内；注意暴雨强度公式选择和重现期确定）。

部分普通高层建筑室内雨水系统一般由建筑专业考虑。

（四）建筑热水系统

参考建筑给水系统和热水供应系统（教材资料）设计。

注意事项：

1、热水用水点不同于冷水用水点；

2、高层建筑供应热水系统必须设计回水管路（循环泵扬程一般小于2米），热水系统沿程温降一般选择5~10℃（要求越高温降越小）；

3、热水系统分区基本同冷水系统分区，热交换装置一般设置在各分区或集中设置在设备间内；

4、需要进行主要部分（热媒选择；热媒耗量、热水部分耗热量计算、热交换装置选择等）的热工计算（热水量计算应注意热水计算温度和用水当量查表方法）。

（五）建筑消防系统

严格执行现行《高层建筑防火设计规范》。

根据建筑等级和功能要求进行消防系统设计（主要为建筑消火栓给水系统、喷淋给水系统、消防器材配置等，其它消防系统暂不考虑）。

3

消火栓给水系统

1、根据规范及建筑等级和建筑功能确定消火栓系统消防喷枪使用支数[一般为四~六支喷枪动作，即消火栓系统消防设计流量为20~30L/s；注意消防电梯前室必需布置消火栓（含消防立管）并且该消火栓不计算在动作消防流量之内；根据该参数计算设备间消防水箱的消火栓系统贮水容积-设计流量*消防时间（一般不低于二~三个小时）]和屋面消防水箱容积（一般二类高层消火栓系统为不低于12m3，一类高层为不低于18m3，）；

2、根据建筑高度进行消火栓系统的竖向分区（理论上每个分区建筑高度应不超过100米（原规范为80米），实际工程应用一般根据建筑等级采用60~80米，等级越高分区高度越小）；

3、根据建筑平面布置确定消防立管的设置位置和数量（详见附件中的参考资料部分）；

4、根据立管布置进行消防系统的平面布置[主要内容为：消防管道井位置、消防立管位置及数量；消火栓位置及配置参数、室外平面布置图中应绘制水泵结合器（一般每个分区均需要设置）数量及位置、消防器材位置及数量和配置参数、设备间布置-消防泵一般应设置试验管线，排水进入集水井]（消防立管一般应在各分区建筑室内和室外分别连接成环状）；

5、绘制消火栓系统给水轴测图，进行水力计算（确定消防给水流量、管线管径、各设计管路水头损失等），选择消防给水设备（一般选择成套设备，一般每个消防分区选择一套设备）；并根据设备（水泵）实际参数（主要为扬程选定值一般会大于计算扬程）结合水头损失计算结果进行节流孔板的计算（设置节流孔板的目的是保证每个消火栓处的实际出流量为5 L/s。实际工程中节流孔板设置依据为消火栓栓口处工作压力应不超过40~50米水柱）；

6、注意建筑最上一个分区应在建筑屋面设置屋面试验消火栓；

7、消防器材选择及数量应根据《建筑消防器材配置设计规范》计算确定（消防器材每个配置点应不少于两具）；

8、图纸完善及设计和计算资料整理。

4喷淋给水系统

1、根据规范及建筑等级和建筑功能确定喷淋给水系统的设计流量（也可以根据规范要求的喷水强度结合作用面积计算确定）；

2、根据计算流量确定设备间消防水箱的喷淋系统贮水容积-设计流量*消防时间（一般为一个小时）]和屋面消防水箱容积（≥设计流量*消防时间10分钟）；

3、根据建筑平面布置进行喷淋系统的平面布置（注意喷头选型和数量统计），按照每个喷淋分区的喷头数量不超过800个（实际工程中一般应考虑安全系数3~5%，即实际喷头数量一般应少于800个）或静水压力不超过1.2MPa进行喷淋系统分区（注意喷淋系统分区与消火栓系统分区的区别）；[平面布置图主要内容为：喷淋管道井位置、喷淋立管位置及数量；喷淋系统附件配置参数、室外平面布置图中应绘制水泵结合器（一般每个分区均需要设置）数量及位置等]（喷淋立管一般在各分区建筑室内宜设计成环状，但室外应连接成环状）；

4、根据喷淋系统分区进行设备间喷淋系统平面布置（喷淋泵一般应设置试验管线，排水进入集水井）；

5、绘制喷淋系统轴测图，进行水力计算（一般采用流量迭加的作用面积法计算；计算目的为确定流量、管线管径、水头损失等）；

6、根据计算结果选择喷淋设备（设备选择及节流孔板计算参考消火栓给水系统）；

7、图纸完善及设计和计算资料整理。

市政工程施工中，全过程管理动态性较强，但实践中发现，市政控制多为被动控制，且结果多不理想。为什么市政工程造价控制不力？有六大成因：概中“动态管理”理念运用不足、造价控制多为被动控制、设计者对经济性、适用性认识有限、“分段式”设计管理法多滞后于市场经济规律、图纸设计深度不足、“逐利”驱使，施工单位并不主动优化图纸。如何对这些问题进行整改从而有效控制市政工程的造价？

1、强化造价信息大数据库建设，实行概预算动态管理

实行概预算的动态管理，首先是地方造价管理机构随时关注造价信息市场变化，建立大数据库，并建立预测，科学预测人工及主材（如钢材、水泥、沙石等）价格走势，供概预算员参考，并反映在概预算中，做到可控。以往的研究验证了“信息模型”（)在工程造价领域中运用的可能性及其数据管理优势，只是较少运用于工程造价管理实践，特别是市政工程建设领域。 实际上，物理特性和功能特性为一般建设项目共有，而BIM是将二者通过数字形式表达出来。BIM平台中，人材机价格走势等信息可充分共享，项目全生命周期内的全部决策依据更可靠；项目各阶段，各参与者业务职责也很明确，更便于动态管理。

2、强化设计招投标管控

市政工程应视“设计招投标”为重要的造价控制手段，以“招投标控制价”管控为核心，对设计招投标管理持续强化，以技术经济效果为考虑，优选最佳设计方案。2013年7月1日《新清单计价》实施后，编制市政工程“招标控制价”成为国有资金投资建设工程招标 的强制性要求；也对编制精度提出了更高的要求：误差在正负3%间浮动；对比定额工期，压缩工期超过其20% 时，“赶工费用”须在招标文件中明示增加。

以此为基础，先要完善设计招投标制度，使竞标环境公开化、公正化和公平化，使设计单位更乐于参与竞争；其次是在设计评标时，可邀请建筑经济师参与，并将“价值工程分析法”引入设计方案评审阶段，切忌设计方案评价指标的单一化，而应作出多种设定，并以工程重要度作为分配权重的参照，更好地比选最佳设计方案；第三是强化设计、施工一体化，在设计阶段逐步吸收施工企业参与，强化沟通协调，降低设计同实际施工间的偏差，提高设计水平，最终有效控制工程造价。

3、遵循经济适用原则选择施工方案、材料、工艺

从项目施工组织来看，选择合适的施工方案是重中之重。在工程造价中，施工方案也是最直接和最重要的影响因素。

通常，选择施工方案有三个要素：一是选择重要分部（分项）工程的施工法，二是确定施工顺序，三是明确工程作业法。只有施工方案合理、可控，项目造价才能合理、可控，因此，应先判断施工方案是否可实现且技术先进；其次判断其是否适应工程规模；三是判断其是否经济合理；四是判断其是否安全。最佳的方案是依据上述内容综合比选，确保最经济、最安全、最适用。此外，先进的施工材料、工艺有利于施工效率提高、 工程进度加快，但是否选用，需正确评估。

4、改革工程设计取费方式，探索施工单位奖励机制

当前，市政工程设计取费方式的选择以两种居多：一是每平方额度；二是投资规模总额百分比。

事实上，为谋求自身利益，各设计院只求工程做大，而并不持续优化图纸，致工程造价过高。因此，改革工程设计取费方式应是必然之举。实践中，为鼓励图纸优化，不妨推行优质优价收费法，并设置“设计合理节约奖”。而鉴于设计图无法反映现场全貌的现状，应探索施工单位奖励机制，鼓励其据优化图纸，优化施工工艺，使其既有效控制工程造价，又加大利润，实现多方共赢。

5、施行施工管理网络化

工程施工顺序安排合理时，重复工作少而进度快，工程造价能得以有效掌控。市政工程涉及面广，施工单位交叉作业多，协同作业难度大，常见重复施工。

大城市常见同一路段给排水、通信、电网重复开挖，而利用机技术实行网络化施工管理，将使这一过程简化。施行网络化管理即总包方制定可行的施工组织计划，安排专人制定“工程进度网络图”，对各项作进程适时监控、协调及调整，避免重复施工、拥挤扎堆。

室外排水管道属基础工程，受自然因素和施工环境影响较大，要在有限的工期内保证质量，工序的安排和施工措施的正确与否十分重要。

一、正常施工安排

开挖管道沟槽→清槽→浇筑条形基础砼→安置管道→浇筑管座砼→抹带、养护→人工回填土至管顶以下 50cm→机械全面回填至设计标高。

二、施工过程常见问题

1、管沟在开挖以前，应做好地表排水工作。开挖区内的水沟和管道应改道，以防止地面水流入沟槽内造成塌方或基土被破坏。

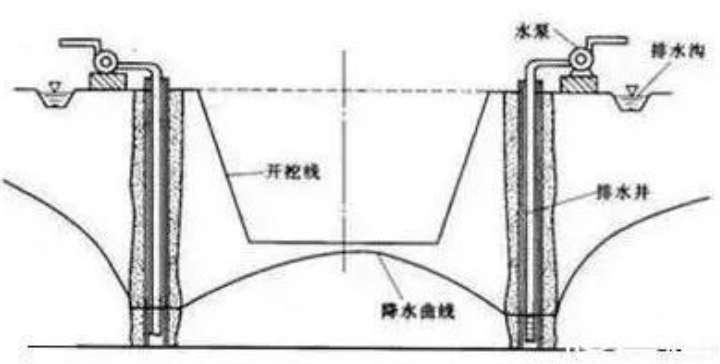

2、应从设计标高最低处向高处开挖，根据土质情况决定是放坡还是打支撑。如果开挖至地下水位以下，而且地下水较丰富，要考虑设置集水井和排水沟。集水井应设置在最下游，管线较长时，可以每隔 30m 设置 1 个，井的大小根据水流量而定，深度一般为基底以下 50-100cm，并且在井底铺厚约 10cm 的碎石。排水沟可设置在距槽壁和条基各 20-30cm 处（过分靠近土壁，可能会造成塌方；过分靠近条基，会由于水流冲刷而导致基底悬空并下沉），沟宽以 20-30cmO 为宜。

3、采用机械挖土时，切忌“一步到位”，应留置 30cm 厚，用人工清理至设计标高。开挖后不能马上进行下一道工序施工时，应留置 15-30cm 不挖，以防下层土被扰动。如果超挖，应根据实际情况选用 1：1 的级配砂石或 20-30cm 的细颗粒填至设计标高。

4、选用粒径 6-8cm 的碎石做基础垫层较为适宜。浇筑管座宜选用粒径 0.5-2cm的碎石配制砼.污水管道接口处所用砼应具有防水性能.

5、污水管道和雨水管道的铺设由于污水管道对抗渗要求较高，所以不能像雨水管道那样先打垫层后铺管，而是要先用预制好的楔形砼块将砼管垫起来（目的是留出一定空间处理管道接口），然后再将垫层砼和管座砼一次性浇筑。

6、一般接口形式有以下两种。

（1）沥表油膏拉接口。这种接口属柔性接口，适用于污水管道。施工时，插口外壁及承口内壁均应刷净，涂冷底子油一道，然后填沥青油膏。冷底子油参考配合比（重量比）为 4 号沥青：汽油 3：7。沥青油膏参考配合比（重量比）为60 号石油沥青：重松节油：废机油：石棉灰：滑石粉为 100：11.1:44.5:77.5:119。

（2）水泥砂浆接口，一般用于雨水管道，采用 1：2 水泥砂浆，施工时，插口外壁及承口内壁也应刷净。

上述砼管如果是企口或，还应在铺设前将端部凿毛刷净，一般为每端 10cm。铺设时，应在接口处留 1cm 的缝隙，用 1：2.5 的水泥砂浆塞实。管道的接口连接应按设计要求处理。雨水管道的抹带应分层刮抹，每层厚度不大于 7mm。

7、铺管要等到条形基础砼强度达到设计强度标准值的 40%-50%以后方可进行；基座旁土的回填要等抹带结束 24h 后方可进行。对回填土的含水率控制十分重要，工地简单检验一般以手握成团、落地散开为宜。回填前，应将淆槽内的积水抽掉，并将基底稀泥清除干净。宜尽量采用素土回填。如果采用两种透水性不同的土填筑时，应将透水性较大的土层埋于透水性较小的土封闭，以免填方形成水囊。管顶上方 50cm 以下的土宜用人工填筑，分层夯实。应从管基两侧对称回填，以防止管道中心线偏移。回填土中不得夹杂石块，以免在打夯时损坏管道。要等到基础砼强度达到设计强度标准值的 60-70%以后方可用机械全面回填。卸土时，切忌将土对着管道直冲下去，以防止管道被击坏或位移。回填土时要随填随夯，先由四周开始夯实，最后夯到中间，切忌不夯实或一次填到位。也不可灌水后夯实，以免土壤内含水量过大，形成橡皮土。夯填的密实度一般应达到 90%以上

每个工程的质量与成败，往往是由各个小细节决定的。下面给我们总结一下给排水管道施工中常见的一些问题，具体地剖析其因素，并提出一些处理办法，给我们做一下参考!

一、雨水管不应用弹性节、管箍衔接

因素：雨水管本身壁厚较薄，在遇到暴雨时，管路内简单构成真空，致使雨水管材被吸扁爆裂。

处理办法：在设备时有必要选用直落水接头衔接。直落水接头主要有两个效果：1、衔接管路;2、用于管路透气、溢流、消除弹性余量。

二、PE、PVC-U管不能用于热水

运用场合：

1、PE管材正常通水温度不能超过40℃;

2、PVC-U管道正常通水温度不能超过45℃。

事例：运用PVC-U给水管材跟太阳能热水器管路相通，没有考虑到热水回流的状况，使管道内常常充溢热水，最终使管材严峻变形。

三、给水管道不应在未经过试压就回填、暗敷。

因素：用来检查管道的强度和气密性，以防管路在运用过程中呈现漏水，构成更大的丢失。

处理办法：给水管路在设备结束后应首要依照有关技术规程进行试压，在保证管路未呈现漏水的状况下，再进行回填、暗敷。

四、差较大的给水管路不能没有透气设备

因素：当给水管路落差较大或间隔较长时，管道内会构成水锤或真空负压，致使管路吸瘪或损坏。

处理办法：消除水锤和负压有必要设备排气阀。

排气阀的效果：1、排气消除水锤;2、补气消除负压。

事例：如有一些工程都是因为没有设备排气阀致使管材内构成真空负压使管材吸扁。

五、PE给水管夏天试压不应在正午或下午进行

因素：PE给水管因为材料功能，很简单吸收空气中的热量，使管道内水温增加，最高温度可达到50℃摆布。因此在温度较高时试压，应依据实践水温挑选相应的折减系数来核算管材的实验压力。

事例：夏天管道设备结束后，在正午后相对温度较高时进行灌水试压，因为管材曝晒在阳光下，吸收热量，使管材内试压水温度敏捷增加，再按平常实验压力，致使管材耐性决裂;而挑选气温相对较低的早晨进行试压，管路运转正常。

六、PP-R热水管在地板下设备时应当设置管卡

因素：因为PP-R材料线性胀大系数较大，在通热水时遭到热胀冷缩的影响，构成埋在地板下的管材变形拱起，致使地板翘起。

处理办法：有必要依据状况用必定数量的管卡来固定管材。

事例：热水管设备在地板下没有用管卡固定，管材通水后因为管路胀大致使地板悉数翘起。

七、冬天电工套管曲折时不能用力过猛

因素：在低温时电工套管的耐性降低较大，曲折时会构成管材开裂。

处理办法：在气温较低的冬天，最佳是能先将曲折部位摩擦生热后，再用绷簧进行曲折。

八、PE、PP-R管材在焊接前有必要清洗加热板、模头外表及管材焊接端面

因素：PE、PP-R管材在焊接时，因为加热板、模头以及管材焊接面存在杂质，会构成焊接缺点，致使管路呈现漏水的景象。

处理办法：在焊接前有必要对加热板、模头外表以及管材焊接面进行清洗。

事例：运用PE给水管时，因为焊接面未进行清洗，焊接后致使管路漏水。

九、D110以上(包含D110)PVC给水管不应用平扩口

因素：PVC大口径给水管平扩口锥度较大，管材平和口端彻底插入平扩口底部较难，致使管材接口漏水。

处理办法：D110以上PVC给水管通常选用活套衔接或用束节直接粘接。

十、PP-R热水管不应在室外长期暴露运用

因素：PP-R材料抗老化功能差。

处理办法：暗敷或许加保护层

事例：将PP-R热水管当做太阳能室外管道衔接，在室外暴露运用两年后，呈现了韧决裂景象。

十一、高层建筑中，PVC-U排水管应设置消能设备

在高层排水中，水的势能较大，很简单损坏底部弯头和横支管。因此，PVC-U排水管材用于高层住宅楼时≥20m，在立管上应设置消能设备，每六层设备一个。

十二、管箍弹性节不应用于横管中

因素：管箍弹性节密封功能较差，在横管中运用易导致漏水事端。

处理办法：横管中通常运用弹性节，保证管道不会漏水。

十三、PE、PP-R焊接温度不应过高

因素：因为各种材料的特性，在高温时材料降解，使其碳化。

处理办法：

1、PE管道焊接温度通常为200℃～240℃;

2、PP-R通常为260℃;

事例：运用PE管材在300℃的高温下进行焊接，用了1年后，管路在焊口处呈现大面积漏水

十四、大口径PVC-U在转弯处时应有加固办法

因素：管道转弯处，水的冲击力较大，简单构成管路损坏

处理办法：在转弯处用水泥墩进行加固。

十五、PE-RT管路在不运用的状况下，及时将水排出

因素：气温较低时水会结冰胀大将管道损坏。

处理办法：管道在不运用时有必要及时将管路内积水扫除。

十六、一般PP-R热水管不主张运用在高温散热器采暖,格外当应用于家庭小锅炉采暖时,主张选用PP-R塑铝稳态管

因素：高温散热器采暖水温通常在70℃以上,长期运用影响管材的运用寿命;家庭小锅炉采暖时温度操控较高，经常有水被烧开的景象，且管路衔接较短，管内温度时高时低，严重影响管材的正常运用。

施工图设计文件组成部分

1.1 总则

建筑工程送审设计文件的深度应符合本规定有关施工图设计文件深度的要求及国家现行的《建筑工程设计文件编制深度的规定》中有关建筑给排水专业的要求。

1.2 室内给水排水

1. 图纸目录。

2. 设计说明及图例。

3. 设有给水排水管道的所有平面图。

4. 各种管道系统轴测图或系统原理图。

5. 必须的大样图、详图。

6. 计算书（供内部使用及存档）。

1.3 室外给水排水

1. 图纸目录。

2. 设计说明及图例。

3. 给水排水总平面图（冷水、热水、消防、雨水、污水、废水等）。

4. 设有水塔、水池的，应有水塔、水池管道平面大样图、剖面图或系统图及其它必须的详图。

5. 设有循环水构筑物的，应有循环水各构筑物的平面大样图、剖面图及系统图。

6. 设有污水处理的，应有污水处理工艺流程图及各构筑物的平面大样图、剖面图及详图。

7. 计算书（供内部使用及存档）。

1.4 水泵房

1. 图纸目录。

2. 设计说明及图例。

3. 平面图。

4. 剖面图。

5. 主要材料表。

6. 计算书（供内部使用及存档）。

施工图设计文件深度要求

2.1   图纸目录

1. 新绘制图纸

2. 选用标准图或重复利用图

2.2   设计总说明

1. 设计依据简述：

①初步设计遗留问题及处理意见的简要说明；

②需要特殊说明的设计依据，如某部分是依据行业的规范（规程）等；

③当有使用功能限制要求的建筑，应明确其使用功能；

2.设计范围与工程概况简述，内容应突出建筑的规模、体积以及消防定性等。

3.确定冷、热水日用水量，水箱、水池容量，污水日排水量，雨水排水量，各个消防系统用水标准、消防总用水量、消防储水量。

4. 给水排水与消防各个系统设计概况简述。

5. 管材的选型及接口的作法。

6. 卫生器具选型与套用图集。

7. 阀门与阀件的选型。

8. 管道的敷设要求。

9. 防腐、防锈等处理方法。

10. 管道及其设备保温、防结露技术措施。

11.污水处理：如隔油池（器）、化粪池、地埋式污水处理装置等的选型、处理能力、套用图集等。

12. 消防设备选型与套用安装图集。

13.其它需要说明的问题：如对施工过程中，需要特别交代和说明的问题。

注：

① 设计总说明与图例一般应列在首页；

② 有特殊需要加注的，可分别写在有关图纸上（如有泵房、净化处理站或复杂民用建筑时，应有运转或操作说明）；

③ 凡不能用图示表达的施工要求，均应以设计说明的方式表达出来；

④ 严禁使用落后技术、淘汰图集、淘汰产品；

2.3 图例 列出本工程中使用的图例与对应的名称等。

注：

①宜采用《给水排水制图标准》（GB/T50106-2001）中列出的图例；

②《给水排水制图标准》（GB/T50106-2001）中没有的图例可自行编制；

2.4 给排水总平面图

1.绘出各建筑物名称、位置、层数、标高和地面控制点标高、指北针（或风向玫瑰图）。

2.给排水、消防构筑物的定位：如化粪池（污水池、地埋式污水处理装置等），水池（包括消防水池），水泵房（包括消防水泵房）等。

3.给水干管注明管径、敷设的标高。

4.排水干管须注明管径、标注检查井处底标高（落底的检查井要加注排水管口的内底标高）与室外地面标高。

5.检查井、化粪池（或污水池或地埋式污水处理装置），水池（包括消防水池），水泵房（包括消防水泵房）等型号以及引用详图。

6.对较复杂工程，可将给水、排水（雨水、污水）总平面布置图分开绘制（简单工程可以绘在一张图上），但各种管道之间的相互关系需要表达清楚。

7.明确水表井型号与位置，设置旁通管时需要标明。

8.标明雨水、污水管排入市政雨水、污水管处接合井的管径、标高。

9.标明化粪池（污水池、地埋式污水处理装置等）与地埋式生活饮用水水池之间距离，如不满足要求时，注明采取了什么有效措施。

10.消防专用或消防与生活共用的室外给水环状网，明确阀门设置位置。

11.明确室外消火栓（利用市政已经设置室外消火栓须特别注明）、消防水泵接合器、消防水池取水口布置。

注：

① 单体简单的工程允许与底层给排水平面图合并，但必须按要求表达清楚；

② 复杂工程分期设计和施工时，可按分期情况绘制局部给排水总平面图，但应在图面上交代清楚；

③ 当给排水总平面图未能与单体设计同时出件时，应在总说明中明确总体的消防水源、供水情况、室外消防用水量、室外消火栓与消防水泵接合器的设置数量、室外消防给水管网设置情况（包括市政进水管）。当消防泵房与水池设在室外时、应在总说明中明确消防水泵数量、规格、性能参数以及室外消防贮水量；

2.5 各层平面图

（1） 标明各层平面图中各部分的使用功能，防火分区划分情况（防火分区用防火门、防火卷帘应注明）等。

（2） 在图中注明与确定消防给水设计有关的场所规模（面积或体积、人员与座位数、汽车库停车数、图书馆藏书量等）。

（3） 绘出各层主要轴线编号，房间名称，用水点位置及编号，给排水、消防给水管道平面布置、立管位置及编号。

注：当采用展开系统原理图时，还应标注干管的标高。

（4） 标出各楼层建筑平面标高（如卫生间与设备间平面标高不同时，应另外加注）等。

（5） 各层应完整地画出卫生器具，给排水设备，引用大样图的索引号。

（6） 复杂场所如水泵房、热交换器站、开水间、卫生间、给排水设备及管道较多的房间，绘出局部放大平面图。

（7） 当民用或工业建筑物内用水点较多时，分别绘出各层平面卫生设备、生产工艺用水设备位置（并注明名称或编号）和给排水管道平面布置图。

（8） 对较复杂工程，可将给排水布置图与消防给水布置图分开绘制，但各种管道之间的相互关系需要表达清楚。

（9） 建筑物内的生活饮用水池、水箱应明确独立结构形式。

（10） 需要设置防止回流污染措施的设备和场所，应明确防止回流污染措施的作法。

（11） 应明确水泵房与给排水设备隔振减噪措施。

（12） 当卫生间和排水管线设在有卫生等要求房间的上方时，应在平面图上明确符合卫生要求的防水、防潮等防护措施。设有双层板时，应在图中标明双层板的位置与标高。

（13） 注明水池、水箱溢流管防污网罩，通气管，水位显示装置等。

（14） 应明确公共厨房与餐厅等处理含油废水的隔油池（器）布置情况。

（15） 应明确学校化学实验室、垃圾间、医院建筑、档案馆（室）和图书馆对给排水技术要求。

（16） 各种灭火设施布置的图式应清晰明确。

（17） 注明消防水池、消防水箱位置与技术参数。

（18） 注明消防水泵、消防气压罐位置、型式、规格与技术参数。

（19） 注明消防电梯集水坑、排污泵位置与技术参数。

（20） 在自动喷水灭火与水喷雾灭火系统平面布置图中，应明确标注喷头布置尺寸与选用喷头型式。  注：进行二次装修的场所，特别注明后可不标注喷头布置尺寸。

（21） 注明自动喷水灭火系统与水喷雾系统水力警铃位置。

（22） 在人防给排水图中注明人防等级、防护单元的数量；各防护单元的划分和战时封堵位置；口部的布置及使用功能。

（23） 在人防给排水图中注明各防护单元的掩蔽面积或掩蔽人员的数量。

（24） 在人防给排水图中注明人防储水池（箱）位置、容量以及保证饮用水不被动用措施。

（25） 在人防给排水图中注明人防污水储水设施调节容量。

（26） 在人防给排水图中注明防爆地漏，防爆波阀和口部冲洗龙头等。

（27） 在人防给排水图中注明水泵（包括手摇泵）等设备数量、规格、性能参数。

2.6  各种系统图

（1） 按一定比例分别绘出各种管道系统图，图中表明管道管径、进出口的（起点、末点）标高、各立管编号、各楼层卫生设备和工艺用水设备的连接点位置和标高。

（2） 如各层（或某几层）卫生设备及用水点接管（分支管段）情况完全相同时，在系统图上可只绘一个有代表性楼层的接管图，其它各层注明同该楼层即可。

注：展开系统原理图要求：

①图中标明管径、进出口的（起点、末点）标高或控制点标高和管道坡度、立管编号、楼层标高、层数、仪表及阀门、各系统编号、各楼层卫生设备和工艺用水设备的连接点位置；

②如各层（或某几层）卫生设备及用水点接管（分支管段）情况完全相同时，在展开系统原理图上可只绘一个有代表性楼层的接管图，其它各层注明同该楼层即可；

（3） 复杂的连接点应局部放大绘制。

（4） 在系统图上，应注明建筑楼层标高、层数、室内外建筑平面标高差。

（5） 当屋面雨水采取内排水系统时，应与建筑专业配合布置屋面雨水斗、绘制雨水斗、悬吊管走向、管径、坡度、雨水立管系统图及编号。

（6） 简单管段在平面上注明管径、坡度、走向、进出水管位置及标高，可不绘系统图。

（7） 应明确各种管材伸缩节等构造措施。

（8） 采用市政压力供水的给水系统，应提供市政供水压力参数。

（9） 当系统采用减压阀减压时，应注明减压阀后压力值，比例式减压阀应注明其减压比值。

（10） 在集中供应热水系统图中，应明确保证正常工作的有效循环措施。

（11） 在排水系统图中，应明确卫生器具与地漏等水封措施。

注：要求明确卫生器具是否为内置水封以及地漏的型式等。

（12） 在排水系统图中，应标注最低横支管与立管连接处至排出管管底的垂直距离；当排水立管在中间层竖向拐弯时，应标注排水支管与排水立管、排水横管连接的距离。

（13） 在排水系统图中，应明确通气管、检查口与清扫口设置情况。

（14） 在排水系统图中，应标明伸顶通气管伸顶高度，伸顶通气管与窗、门等洞口垂直高度（结合水平距离）。

（15） 在消防系统图，应标明消防水箱、消防水池的最高水位、最低水位及消防贮水量。

（16） 采用气压罐作为消防系统稳压设施时，应标明气压罐的出水最高工作压力和最低工作压力，以及增压泵的技术性能。

（17） 应明确消防系统安全泄压措施。

（18） 当消防系统采用减压孔板减压时，应标明减压孔板设置的位置和孔径。

（19） 当采用减压稳压消火栓作为减压措施时，应明确减压稳压消火栓的型式。

（20） 当自动喷水灭火系统在平面图中已标注配水管道的管径、喷头间距、位置和标高及其技术要求时，系统图可只绘制到各配水管水流指示器处。

（21） 在自动喷水灭火系统图中，宜标明各层配水管所连接的喷头数和每组报警阀所控制的喷头数。

（22） 应标明消防系统中试验消火栓、末端试水装置、压力表、系统放空管与排污管等设施。

2.7  局部设施

当建筑物内有提升、调节或小型局部给排水处理设施时，应绘出其平面、剖面及详图，或注明引用的详图、标准图号。注：简单集水坑提升泵可以用系统图代替剖面图与详图。

2.8  详图

凡管道附件、设备、仪表及特殊配件需要加工又无标准图可利用时，应绘制详图。

2.9  主要设备材料表

列出主要设备材料的名称、型号、规格（参数）、数量、备注等。

注：

① 一般简单工程可以省略，如多层住宅，普通公共建筑物等；

②高层建筑物与多层较复杂（设备较多）公共建筑物等一般须列出主要设备材料表；

③ 严禁使用淘汰产品；

2.10  计算书

（1） 以内部存档使用为主。

（2） 大型或复杂性工程应进行全面详细计算。

（3） 一般或简单性工程应进行局部详细计算，如用水量、污水量、雨水量、水泵选择等。

2.11  小型污水处理设施

（1） 工艺流程图。

（2） 总平面位置图（平面定位，与周边建、构筑物位置关系，污水处理构筑物相对位置）。

（3） 污水处理建、构筑物总平面图（构筑物编号及主要构筑物一览表，构筑物平面检查孔，建、构筑物剖面线等）。

（4） 管线布置图（水、泥、气管道走向及管道平面位置，管径-管长-高程标注，管道配件、阀门，管线类型及图例，污水处理应有溢流管线及事故放空管线，建、构筑物内设备编号及设备一缆表，表中列明设备规格型号、主要参数、用电功率、设备数量、运行方式及设备所在位置）。

（5） 剖面图（每个建、构筑物剖面图，构筑物沿流程剖面，应标明各构筑物断面尺寸及竖向高程、构筑物进出管线高程、构筑物内设备管线相对位置）。

（6） 节点详图（对平、剖面图不能表达清楚部位应绘出节点大样，如构筑物出水槽、填料支架、特殊配件等）。

（7） 高程图（应注明构筑物和管渠尺寸、坡度、各节点水面、内底及原地面和设计地面的高程）。

总说明要求

建筑给排水设计说明要求

1.1  设计依据

简要列出与本工程有关的规范和规定，政府部门对扩初审批中与本专业有关的内容，建设单位和各专业提供的设计资料。

1.2  设计范围

根据设计任务书说明本专业承担的项目，当与其他单位共同设计时，应说明分工内容、范围和界限。

1.3  工程概况

（1） 简述本建筑的性质、规模、体积、火灾危险等级、类别及消防有关的参数、各使用功能的层数和建筑高度。

（2） 简要说明建筑工程的设计概况，最高建筑层数、高度或最大体积的建筑性质和防火类别，并说明水泵房、贮水池水箱或高位水塔设置位置和高度。

1.4  给水系统

（1） 水源：由市政给水管网供水（一路或二路）的管径和水压；当用第二水源时，应说明其位置、水质、供水能力和取水构筑物的工艺流程等概况。

（2） 用水量：最高日用水量、最大时用水量，不同水质用水量，变频供水系统的设计秒流量。

（3） 供水方式：

①利用市政管网供水的层数；

②说明用水池——水泵——水箱供水或变频装置、气压给水设备的供水情况；

③各系统分质、分区供水情况和减压措施；

（4） 增压设施：各供水系统选用的水泵技术性能、数量及运行工况。

（5） 生活贮水池和水箱容量。

1.5  热水系统

（1） 热源选择：说明选用锅炉、燃油或燃气热气炉、电加热器及地热供水等热源和加热方式，主要设备选型及耗热量。

（2） 用水量：最高日用水量、最大时用水量，各分区热水量和变频供热系统的设计秒流量。

（3） 供水方式：

①直接供热系统；

②说明用水池——水泵——水箱供水或变频装置供水系统情况；

③供热范围和各系统分区及回水方式、减压措施；

（4） 增压设施：各分区选用的热水泵、回水泵的技术性能、数量及运行工况。

（5） 热水贮水池和水箱容量。

1.6  饮水供应

饮水供应和制备方式、设备选型、最高日饮水量。说明直接饮用净水系统、循环方式及设备选型。

1.7  中水系统

（1） 中水水源的确定和水质要求。

（2） 最高日、最大时中水用水量。

（3） 中水系统供水方式、工艺流程、设计参数及设备选型。

（4） 贮水池和水箱容量。

1.8  冷却循环水系统

（1） 空调机组制冷量、台数和分区情况。

（2） 冷却循环水系统流程、冷却水量、进出水温要求等设计参数。

（3） 冷却塔、循环泵的选型及配置情况，冷却塔噪声要求。

（4） 稳定水质处理装置的选择。

1.9  游泳池

（1） 泳池的容积、循环水量和反冲洗强度等设计参数。

（2） 水净化处理流程、过滤、消毒和加热方式的选择。

（3） 毛发聚集器和循环泵的选型。

（4） 补水和平衡水箱的设置以及清污的方式。

1.10  消防系统

（1） 消防水源。说明水源接自市政管的位置、管径、水压。建筑周围可利用的市政消火栓及其他消防备用水源情况

（2） 消防用水量。室内外消火栓用水量、自动喷水量、水喷雾水量、水幕和雨淋系统等用水量，各系统火灾延续时间，消防总用水量。消防贮水池、屋顶消防水箱容量和箱底高度（如不在本楼应说明所在位置）。

（3） 消火栓系统：

①说明消防给水系统和分区情况。

②系统增压装置（稳压泵、气压罐）和设备选型。

③消火栓系统水泵选型，防超压或减压措施。

④消火栓箱型号规格、箱内配置和系统的控制方式。

⑤水泵接合器的选型、数量和压力要求。

⑥消防电梯井底排水设施。

（4） 自动喷水系统：

①保护场所的喷水危险等级、作用面积、喷水强度、最不利点的压力要求。

②喷水系统的增压装置（稳压泵、气压罐）和设备选型。

③喷水泵的选型，防超压或减压措施。

④报警阀的分区情况和选型，各场所喷头配置型式、温级和安装要求，吊顶内净高大于800mm且有可燃物，喷头设置情况说明。

⑤水泵接合器的选型、数量和压力要求。

⑥喷水系统控制方式说明。

（5） 水喷雾系统：

①保护场所的设计喷雾强度、持续喷雾时间、响应时间和水雾喷头的工作压力要求。

②水喷雾系统的加压设施，说明雨淋阀、信号阀和喷头等的选型和设计要求。

③系统的控制方式。

④水泵接合器的选型、数量和压力要求。

（6） 说明消防系统的阀门应有明显的启闭标志。

（7） 气体灭火装置：

①气体灭火设置场所和保护区的划分。

②灭火剂的选择、设计浓度、抑制时间、系统的工作压力等设计参数。

③保护区最大灭火剂用量和钢瓶规格、数量。

④系统主要设备材料的选型和技术要求。

⑤管材和附件的压力要求，系统操作、设备安装和控制方式说明。

（8） 其他灭火设施。

1.11  排水系统

（1） 生活和生产污（废）水、雨水的排放量和室外排放条件。

（2） 厨房隔油池、化粪池和小型污水处理构筑物的选型。地下污、废水提升设施。

（3） 说明当地暴雨强度公式、重现期、径流系数和汇水面积等设计参数。

1.12  地下人防

（1） 人防等级、防护单元的划分、供水水源、掩蔽人员数和用水量标准。

（2） 战时饮用和生活用水箱的容量和供水方式。

（3） 各种管道穿人防顶板、围护结构墙的防护密闭措施。

（4） 人防口部防爆地漏和集水坑的设置。

（5） 人防内部阀门抗力要求，说明应有明显的启闭标志。管材的选用。

1.13  设备和管道安装

（1） 卫生洁具：说明各种洁具、配件和感应冲洗装置的选型。

（2） 阀门和仪表：说明闸阀、截止阀、蝶阀、止回阀等的技术要求和选型。水表、压力表等配件型号和规格。

（3） 管材：各种管材、管件和接口方式，管材的公称压力要求，列出标准管径与相应产品规格的对照。

（4） 管道敷设方式：管道的减振、防噪、抗振、防火、防结露、防污隔断、防伸缩和沉降等技术措施，支、吊架的安装要求。

（5） 管道保温和防腐：说明保温材料、厚度、各种管道和埋地管的防腐处理。

（6） 套管形式：管道穿楼板、梁、屋面、地下室外墙以及穿水池、水箱防水套管的形式和技术措施。

1.14  节水节能

说明环保要求，选用的节水设备、洁具和节能措施。

1.15  标注说明

标注单位尺寸，管道标高标注法，相对和绝对标高关系。

1.16  套用图集

各种设备、配件、仪表、卫生洁具、消防设备及构筑物等套用的标准图或重复利用图。

1.17  试压和验收

说明各种给水、消防管道的水压试验，排水、雨水管的通水试验和竣工验收的要求。

1.18  图例

以给排水制图标准图例为主，列出本工程使用的各种图例和相对应的名称。

1.19  其它

对设计和施工需要补充说明的问题。

多层住宅给排水设计说明要求

2.1  工程概况

简要介绍本工程的层数、体积。

2.2  尺寸单位及标注

2.3  给水系统

（1） 水源：应说明供水干管的位置、接管管位，能提供的水量与水压。

（2） 用水量：说明最大日用水量。

（3） 供水方式：说明生活给水系统分区分质供水的情况，水表选型、水箱和水池的容量、水箱高度、各设备型号及技术参数、控制方式及防污染措施等。

2.4  热水及饮水供应

（1） 水源：应说明热水供应的热源。

（2） 用水量：集中供应热水及饮用水时的最大曰用水量。

（3） 供水方式：说明采取的热水及饮用水供应方式。直接饮用水系统应说明采用的技术措施，并列出设计数据及工艺流程、设备选型等。

（4） 当利用太阳能时，尚应说明采用的依据、系统形式、供应能力及技术措施等。

2.5  排水系统

（1） 说明排水体制选择。

（2） 排水量。

（3） 排水管的设计坡度及相关要求。

2.6  消防系统

（1） 说明室内、室外消防用水量及总用水量。

（2） 水源形式（市政供水或消防贮水）。室外总平未与单体同时出件时，应先说明室外各类消防设施的概况（包括室外消火栓、水泵接合器、消防环状管及管径等）。初期消防用水水箱吨数及高度。

（3） 消火栓系统的设计原则、系统组成（包括加压、减压措施）、控制方式以及各设备型号参数、消火栓箱内的配置、屋顶试验栓等予以叙述。

2.7  卫生设备及管材等

（1） 卫生洁具的选用。

（2） 各系统的管道材料及敷设方式和接口情况。

（3） 阀门的选用（明确消防阀门配置的技术要求）。

（4） 保温材料、厚度及做法。管道防腐处理、防伸缩沉降处理。

（5） 管道支、吊架的安装。穿水箱、水池、楼板等所设的防水套管及选用型号。

（6） 本工程所需套用的各类图集。

2.8  管道试压、灌水试施及竣工验收

2.9  图例

以给排水制图标准为准。

2.10  其他

对设计和施工需要另外补充说明或特别说明的。

室外给排水设计说明要求

3.1  设计依据

当地政府部门和建设单位提供的工程外部条件及相关规范。工程外部条件未具备的应说明。

3.2  设计范围

简述建设单位任务书委托的设计内容。

3.3  工程概况

（1） 简述工程日用水量，分质给水情况，水表分类计量情况。

（2） 简述工程日污水排放量，排水体制选择。

（3） 简述工程室内外消防用水标准、用水量、消防水池储水量、消防水箱（水塔）储水量及位置。

（4） 简述雨水排水采用的暴雨强度公式（或暴雨强度），重现期，径流系数，汇水面积，雨水排放量等。

3.4  管材选用及敷设

（1） 说明设计选用管材及接口型式。

（2） 说明各种管道敷设要求，管槽、管基作法和套用标准图集，埋地管防腐、防锈处理。

（3） 排水选用沟渠时应说明沟渠坡度，作法或套用标准图集。

3.5  局部污水处理构筑物

说明工程选用化粪池、隔油池、降温池等局部污水处理构筑物型号及套用标准图集（非标另行设计）。

3.6  给排水管道附属构筑物

（1） 阀门井及阀门套筒、水表井等给水管道附属构筑物规格及套用标准图集。

（2） 检查井、水封井、跌水井、雨水口、出水口等排水管渠附属构筑物规格及套用标准图集。

3.7  室外消防设施

（1） 说明室外消火栓型号、规格、数量及套用标准图集。

（2） 说明各消防系统配置的水泵接合器型号、规格、数量及套用标准图集。

（3） 如有供消防车取水口，应说明。

3.8  庭院给排水、绿化浇洒给水、景观给排水

简述庭院给排水、绿化浇洒给水、景观给排水设计，并列出套用标准图集。

3.9  标注尺寸单位、管道标高标注法、相对和绝对标高关系。

3.10  管道验收要求

（1） 给水、消防管等压力管道试压要求。

（2） 埋地排水管闭、灌水试验要求。

3.11  工程图例

包括各种管线、配件及设备。

3.12  其它对设计和施工需要另外补充说明或特别说明的。

水泵房及水池设计说明要求



4.1  尺寸单位及标注说明

4.2  泵房及水池设计简述

（1） 泵房：生活及消防水泵（包括变频及气压给水装置）的选型，技术参数，台数，运行方式；以及生活、消防水泵供水范围。

（2） 水池：水池储水量（当生活、消防合用水池时，应分别说明其储水量），水池分格情况。

4.3  水泵控制方式

简述生活泵、消防泵的控制启动方式。

4.4  管材选用及接口

说明泵房内各系统管道选用管材及接口方式。

4.5  阀门及配件

（1） 说明泵房内选用的阀门、阀件型号、规格及压力等级。

（2） 压力表型号及量程。

（3） 说明泵房管道支吊架、吸水喇叭管等的作法或套用标准图集。

（4） 说明穿墙、水池壁等管道套管的作法或套用标准图集。

（5） 说明防水锤措施。

（6） 简述消防系统防超压措施；说明消防泵出水口试验放水装置配置情况。

4.6  隔振、减震、降噪、隔音

（1） 说明水泵基础、吸压水管道隔振及减震措施。

（2） 说明泵房降噪、隔音措施。

4.7  管道防腐措施

4.8  泵房排水

4.9  水池配件及套用标准图集

4.10  主要设备及材料表

4.11  工程图例

包括各种管线、配件及设备。

4.12  其它对设计和施工需要另外补充说明或特别说明的

小型污水处理设施设计说明要求

5.1  设计依据

（1） 简述设计依据的规范、规程及建设单位委托设计任务书等。

（2） 当地政府部门提供的工程外部条件及相关要求。

5.2  工程概况

简述污水来源及污水性质，原有污水处理设施状况；说明本工程为新建、改建、扩建等。

5.3  水质水量及处理要求

（1）水量：说明污水排放量、平均时污水量等。

（2）原水水质：说明污水中SS、BOD5、CODCr、NH3、N、P、植物油等各项指标。

（3） 出水水质：说明出水中（2）项所列主要指标(参照国家污水综合排放标准)。

（4） 污泥处理：根据原水性质及污泥出处简述污泥处理方式。

5.4  各构筑物主要参数表

列表说明各构筑物规格、尺寸，污水停留时间等。

5.5  主要设备表

说明选用的设备型号、技术参数、数量、运行方式及设备位置。

5.6  工程图例

包括各种管线、配件及设备。

5.7  套用标准图集

5.8  标注说明

5.9  管材选型及接口作法；阀门与阀件的型号及规格等

5.10  管道安装要求

管道支吊架作法、管道穿池壁作法等，以及套用标准图集。

5.11  土建配合特殊要求

5.12  污水处理设备对电控要求

5.13  防腐、防锈处理措施

5.14  管道压力试验、闭水试验等

5.15  操作说明

5.16  其它对设计和施工需要另外补充说明或特别说明的

1、排水管道堵塞问题的预防和处理措施

产生的原因：室内排水管道堵塞是建筑安装工程施工中常见的一种质量通病,是管道安装与土建施工配合难以解决的老问题。在土建与安装交叉施工中,管道被堵塞的事例很多,特别是卫生间排水管口与地漏更为严重。即使管道安装后,管口用水泥砂浆封闭,还往往被人打开,作为清洗水泥及平整地面的污水排出口。有的甚至从屋面透气管口、雨水斗落入木条、碎石、垃圾、砂浆等,造成管道的堵塞。轻者耗工疏通,重者凿打砼地面,返工拆除管道重新安装,这样既耗工耗料,又影响工期。有的排水管道管腔内已部分堵塞,在通水试水过程中未能及时发现,投入使用后,必然出现管道堵塞,影响用户使用。

预防和处理措施：为了避免交叉施工中造成管道堵塞现象,在管道安装前,除应认真疏通管腔,清除杂物,合理按规范规定正确使用排水配件;安装管道时,应保证坡度,符合设计要求与规范规定及排水管口采用水泥砂浆封口等措施外,还必须采取如下多种技术措施以防止管道堵塞:由于建筑结构需要原因,当立管上设有乙字管时,应根据规范要求,在乙字管的上部设检查口以便于检修；当设计无要求时,应按施工及验收规范规定,在连接2个及2个以上大便器或3个及3个以上卫生器具的污水横管设置清扫口,在转角小于135度的污水横管上,设置检查口或清扫口；排水管道安装时,埋地排出管与立管暂不连接,在立管检查口管插端用托板或其他方法支牢,并及时补好立管穿二层的楼板洞,待确认立管固定可靠后,拆除临时支撑物,此管口应尽量避免土建施工时作为临时污水排出口。在土建装修基本结束后,给水明敷支管安装前,对底层及二层以上管道作灌水试验检查,证实各管段畅通,然后用直通套(管)筒将检查口管与底层排出管连接。

2、管道渗漏问题的预防和处理

管道渗漏问题也是给排水管道施工常见的问题，产生这一问题的原因也比较多，对这一问题的预防和处理是给排水施工最关注的核心环节，对管道系统严密性的严格要求贯穿于整个施工过程中。

产生的原因：管道渗漏的问题可以从材料、施工操作二方面来分析。材料方面：材料方面的原因包括:管材和管件的强度不合格;管道和管件有砂眼;管道安装后被人为损坏。这些情况作者都接触过，质量问题较多的是镀锌钢管的弯头，这些劣质弯头的问题主要是外弧处的壁厚过薄或有砂眼，肉眼一般很难发现。塑料管材原材料的质量一般很好，出现渗漏的原因一般是安装后被其他工种施工人员作业时损坏造成。施工操作方面：施工方面的原因包括:镀锌钢管的螺纹加工不合格;管道接口连接不严密。这些也是常见的原因。排水管道接口出现渗漏的情况很少，出现这种问题的原因大都是施工马虎，管道连接时忘记涂胶水或插入深度不够。入深度标记,这样容易控制且便于检查。

预防措施和处理方法：严格控制采购过程，仔细检查。对于各批次的管材、管件的使用情况做好记录，一旦发现问题及时更换。对于PPR管材安装，应对其的伸缩性采取措施进行预防。可利用的技术措施有:非直埋管道敷设时，应考虑解决管道热胀冷缩变形的技术措施。应尽量利用管道折角自由臂补偿管道的伸缩;当管道不能利用折角作自然补偿时，应采用其他类型补偿措施。水平干管与水平支管连接、水平干管与立管连接、立管和每层支管连接，应有管道伸缩时相互不受影响的补偿措施。布置横管或立管时应充分利用建筑空间，以“U”形管道做变形补偿。出现渗漏问题，需要寻找漏水点，找到漏水点后分析原因。然后，采取相关措施进行处理:更换不合格的管材、管件;施工操作不合格的一律返工，重新制作安装;由于热胀冷缩造成的PPR管材，截去一段管道采取上述的技术措施进行整改。

3、阀门的选择和安装中问题和预防措施

产生原因：阀门类型选择不当：阀型与管道系统功能及压力不匹配,闸阀与截止阀混用,蝶阀与球阀混用,柱塞阀与闸阀混用,明杆阀与暗杆阀混用等,给管道运行和维修带来不良后果。阀门安装不利于操作和维修。止回阀安装位置不当等问题。

预防措施：安装时应考虑操作和维修空间,注意安装高度和手柄朝向;又如两个阀门直接连接时,中间缺少穿入螺栓的间隙,应在二阀间增设短管等止回阀必须按指示箭头安装。高位水箱出水管的止回阀,应在距水箱底≥1m处水平安装,以利止回阀正确动作,或采用低阻力止回阀。

4、噪音问题产生原因及处理方法

产生原因：给水管道压力超过0.3~0.4MPa且管径≤20mm及管路较长时,管道会产生啸叫和振动,这主要由高速水流动力与管道系统产生共振所致。排水管道噪音问题：排水管的水流呈不充盈和重力流状态,噪音难免,且受管道材质影响。试验资料表明,DN100管当流量为2.7L/s时铸铁管噪音值为46.5dB,PVC-U管噪音值为58dB,故在要求安静的高档房间,宜选用柔性连接铸铁管。新产品芯层发泡隔音PSP管,隔音效果好,价格略贵,也可选用。

防治措施：综合防治措施有适当加大管径、采用曲挠橡胶接头、支架与管道接触处加橡胶垫以及加装减压阀等。但注意减压阀本身也有噪音,要经反复调试,使噪音减至最小。

 1硬聚氯乙烯（PVC-U）管

PVC-U管道是以卫生级聚氯乙烯(PVC)树脂为主要原料，加入适量的稳定剂、润滑剂、填充剂、增色剂等经塑料挤出机挤出成型和注塑机注塑成型，通过冷却、固化、定型、检验、包装等工序以完成管材、管件的生产。

PVC-U管道的优点：重量轻、耐腐蚀、水流阻力小、节约能源、安装迅捷、造价低。

应用范围：城镇自来水输水供水工程、建筑内外供水工程、工矿企业供水工程、地埋消防供水工程、农田水利输水灌溉工程、园林园艺绿化供水工程、水产养殖业供水排水工程等。

2无规共聚聚丙烯（PP-R）给水管

PP-R管又叫三型聚丙烯管，采用无规共聚聚丙烯经挤出成为管材，注塑成为管件。是欧洲90年代初开发应用的新型塑料管道产品。PP-R是80年代末，采用气相共聚工艺使5%左右PE在PP的分子链中随机地均匀聚合（无规共聚）而成为新一代管道材料。它具有较好的抗冲击性能和长期蠕变性能。

PPR管优点：价格适中、性能稳定，耐热保温，耐腐蚀，内壁光滑不结垢、管道系统安全可靠，并不渗透，使用年限可达50年。号称永不结垢、永不生锈、永不渗漏、绿色高级给水材料。

PPR管缺点：施工技术要求高，需采用专用工具及专业人士进行施工，方能确保系统安全。

PPR管材应用领域：

1、建筑物的冷热水系统，包括集中供热系统；

2、建筑物内的采暖系统、包括地板、壁板及辐射采暖系统；

3、可直接饮用的纯净水供水系统；

4、中央(集中)空调系统；

5、输送或排放化学介质等工业用管道系统。

3铝塑复合给水管

铝塑复合管是最早替代铸铁管的供水管，其基本构成应为五层，即由内而外依次为塑料、热熔胶、铝合金、热熔胶、塑料。

铝塑复合管有较好的保温性能，内外壁不易腐蚀，因内壁光滑，对流体阻力很小；又因为可随意弯曲，所以安装施工方便。

市场上主要有三种铝塑给水管：

1、PE／AL／PE

（Polyethylene/Aluminum/Polyethylene）；

2、PE／AL／PEX

（Polyethylene/Aluminum/Crosslinked Polyethylene）；

3、PEX／AL／PEX

（Crosslinked Polyethylene/Aluminum/Crosslinked Polyethylene）。

第一种是内外层为聚乙烯，第二种是内层为交联聚乙烯，外层为聚乙烯，第三种是内外层均为交联聚乙烯，中部层均为铝层。第一种一般用于冷水管道系统，后两种一般用于热水管。

4铜管

又称紫铜管。有色金属管的一种，是压制的和拉制的无缝管。

优点：铜管质地坚硬，不易腐蚀，且耐高温、耐高压，是最好的给水管材。

缺点：价格高。

5薄壁不锈钢管

壁厚为0.6~2.0mm的不锈钢带或不锈钢板，用自动氩弧焊等熔焊焊接工艺制成的管材。

国内薄壁不锈钢水管是20世纪90年代末才问世的新型管材，由于其具有安全卫生、强度高、耐蚀性好、坚固耐用、寿命长、免维护、美观等特点，目前不锈钢水管发展势头强劲，已大量应用于建筑给水和直饮水管道。

薄壁不锈钢管（Light gauge stainless pipes）具有以下突出的优势：卓越的力学性能、超群的耐磨损性能、安全卫生性能好、良好的耐温性能、保温性能较好、内壁光滑水阻小；外表美观、清洁、时尚，100%可回收再利用；有利于节约水资源；使用范围广；使用寿命长综合成本低。

6热浸镀锌钢管

镀锌钢管分为冷镀锌管、热镀锌管，前者已被禁用。热镀锌管是使熔融金属与铁基体反应而产生合金层，从而使基体和镀层二者相结合。热镀锌是先将钢管进行酸洗，为了去除钢管表面的氧化铁，酸洗后，通过氯化铵或氯化锌水溶液或氯化铵和氯化锌混合水溶液槽中进行清洗，然后送入热浸镀槽中。热镀锌具有镀层均匀，附着力强，使用寿命长等优点。热镀锌钢管基体与熔融的镀液发生复杂的物理、化学反应，形成耐腐蚀的结构紧密的锌一铁合金层。合金层与纯锌层、钢管基体融为一体。故其耐腐蚀能力强。

7焊接钢管

可分为直缝焊管和螺旋焊管。可在消防供水管网中使用。具有强度高，抗应变能力强的优点，但是其耐腐蚀性能差，应作防腐处理。同管径的钢管具有不同的厚度，所以在选择的时候应注明壁厚。

直缝焊管：生产工艺简单，生产效率高，成本低，发展较快。

螺旋焊管：强度一般比直缝焊管高，能用较窄的坯料生产管径较大的焊管，还可以用同样宽度的坯料生产管径不同的焊管。但是与相同长度的直缝管相比，焊缝长度增加30~100%，而且生产速度较低。因此，较小口径的焊管大都采用直缝焊，大口径焊管则大多采用螺旋焊。

8氯化聚氯乙烯（PVC-C）给水管

PVC-C树脂为母料，加入抗冲剂，稳定剂等辅料经高速挤出而成。

其特点：

1、坚固：由于PVC-C较PP-R、PB和PEX坚固，故只需较少的挂钩和支架。PVC－C可耐较大的压力，在同一流率下，与PP-R、PB和PEX管比较，PVC-C管可使用较小的管径。

2、安装方便：使用专用熔合剂即可连接，安装时无需专用工具，即适用于明装，也适用于暗装。

3、耐腐蚀：PVC-C不易透氧，因此系统内的金属件不会因氧化而导致腐蚀。

4、良好的阻燃性：PVC-C的氧指数为60，燃烧能力很低，离火即熄，不会产生火滴，更能抑制烟雾和有毒气体的产生。

5、不受余氯的影响：与聚烯烃管材不同，PVC-C管长期使用后，不受水中余氯的影响，不会出现裂痕和崩漏。

6、耐酸碱：PVC-C不论对酸或对碱都有较强的防腐能力，可用作输送HCL与NaOH液体。

7、细菌不易繁殖：经过很多测试证实，PVC-C管内细菌不易孳生，其细菌增长率为PEX管的1/60，铜管的1/10，钢管的1/4。其水样中军团菌数测试量为PEX管的1/13，PP-R管的1/17。

8、低的热膨胀系数和耐老化性能：相对其它塑料管来说，PVC-C管的热膨胀系数较小，约为PP-R、PB和PEX等其他塑料管的1/2。PVC-C管具有较强的抗紫外线能力，可以在户外使用，而一般的聚烯烃管不能。

9、优越的卫生性能标准：PVC-C冷热水管经许多国际性水质卫生权威机构的测试，其结果优于世界卫生组织及中华人民共和国卫生部等机构对饮用水方面的标准。

9聚乙烯（PE）管

PE管加工时不添加重金属盐稳定剂，材质无毒性，无结垢层，不滋生细菌，很好地解决了城市饮用水的二次污染。除少数强氧化剂外，可耐多种化学介质的侵蚀；无电化学腐蚀。在额定温度、压力状况下，PE管道可安全使用50年以上。PE管韧性好，耐冲击强度高，重物直接压过管道，不会导致管道破裂。PE管热熔或电熔接口的强度高于管材本体，接缝不会由于土壤移动或活载荷的作用断开。管道质轻，焊接工艺简单，施工方便，工程综合造价低。

10丙烯腈-丁二烯-苯乙烯（ABS）工程塑料给水管

制造管材的材料为丙烯睛一丁二烯一苯乙烯的混配料，其中以ABS树脂为主，仅加入为提高其物理、力学性能及加工性能所需的添加剂，添加剂应分散均匀。丙烯腊一丁二烯一苯乙烯密度(kg/m3)为：1000≤ρ≤l070。丙烯腊一丁二烯一苯乙烯原料中丙烯睛应大于20（质量分数），其它组成不大于5%（质量分数）。原料应制成管材，按GB/T 18252规定进行试验，最小要求强度MRS≥14 MPa，总体使用(设计)系数C最小值为1. 6。

ABS管及管件的生产应符合GB/T 20207的规定。用于输送饮用水的氯化聚氯乙烯管道系统应符合GB/T 17219-1998的要求。

根据材料的耐化学性及卫生性，适用于承压给排水输送、污水处理与水处理、石油、化工、电力电子、冶金、采矿、电镀、造纸、食品饮料、空调、医药等工业及建筑领域粉体、液体和气体等流体的输送。

11涂塑钢管

钢塑复合管，产品以无缝钢管、焊接钢管为基管，内壁涂装高附着力、防腐、食品级卫生型的聚乙烯粉末涂或环氧树脂涂料。口径范围 DN15–DN1200可带法兰及带压槽涂装。长度 6m、9m、12m及不定尺长度涂层壁厚 100微米～500微米之间，通常为350微米。

产品特性：

1、卫生无毒、不积垢，不滋生微生物、保证流体品质。

2、耐化学腐蚀、耐土壤和海洋生物腐蚀，耐阴极剥离。

3、安装工艺成熟、方便快捷、与普通镀锌管连接雷同。

4、耐候性好，适用沙漠、盐碱等苛刻环境。

5、管壁光滑、提高输送效率、使用寿命长。常见的钢塑复合管有：钢衬聚丙烯复合管（GSF.PP），钢衬聚氯乙烯复合管（GSF.PVC），钢衬聚乙烯复合管（GSF.PE），钢衬聚四氟乙烯复合管（GSF.F4）。

12衬塑钢管

可分为直缝焊管和螺旋焊管。可在消防供水管网中使用。具有强度高，抗应变能力强的优点，但是其耐腐蚀性能差，应作防腐处理。同管径的钢管具有不同的厚度，所以在选择的时候应注明壁厚。

直缝焊管：生产工艺简单，生产效率高，成本低，发展较快。

螺旋焊管：强度一般比直缝焊管高，能用较窄的坯料生产管径较大的焊管，还可以用同样宽度的坯料生产管径不同的焊管。但是与相同长度的直缝管相比，焊缝长度增加30~100%，而且生产速度较低。因此，较小口径的焊管大都采用直缝焊，大口径焊管则大多采用螺旋焊。

13铸铁管

球墨铸铁管为铸铁管的一种，用作埋地敷设的给水管。

其优点是，和钢管比价格便宜，制造简易，耐腐蚀性强；缺点是质脆，重量大。

有资料显示具有DN40~DN80之间的管道，但设计手册上仅列出DN80以上的规格。无因为公称压力带来的管壁厚度变化，无需指明公称压力级别。

14高密度聚乙烯（HDPE）排水管

HDPE是一种结晶度高、非极性的热塑性树脂。原态HDPE的外表呈乳白色，在微薄截面呈一定程度的半透明状。在给排水管道系统中，塑料管材逐渐取代了铸铁管和镀锌钢管等传统管材成为了主流使用管材。塑料管和传统管材相比，具有重量轻，耐腐蚀，水流阻力小，节约能源，安装简便迅速，造价较低等显著优势，受到了管道工程界的青睐。

HDPE管道主要用于：市政工程供水系统，建筑物室内给水系统，室外埋地给水系统及居住小区、厂区埋地给水系统，旧管线修复，水处理工程管道系统，园林、灌溉及其他领域的工业用水管等。

15增强聚丙烯（FRPP）模压管

玻纤增强聚丙烯（FRPP）管采用经偶联剂处理的玻璃纤维改性聚丙烯原料生产。产品具有耐腐蚀、强度高、抗渗漏、内阻小、抗拉、抗弯、造价低、寿命长、安装维修方便等特点，广泛应用于石油、化工、电力、纺织、冶金、制药、造纸、食品、矿山、垃圾处理、建筑等行业，用作腐蚀性液体输送及工艺管道，深受用户信赖。

16玻璃纤维增强塑料夹砂（RPM）管

该管材是以高强的玻璃钢作为内外增强层、中间以价廉的石英砂/树脂作芯层用以提高管材刚度，再辅以韧性的耐酸碱腐蚀的内衬层和满足工作环境要求的外保护层构成复合管壁结构。RPM管可采用离心浇铸或缠绕工艺生产管材。因而有复合管缠绕管复合管和离心浇铸管两种类型。采用离心浇铸工艺时，玻璃纤维采用短切纤维；采用缠绕工艺时，玻璃纤维采用长纤维。离心浇铸的RPM管最大口径为2400mm，纤维缠绕的RPM管最大口径可达4000mm。为热固性塑料管材。

其特点是：1) 耐腐蚀性好。2) 轻质高强。3) 安装方便。4) 内表面光滑，具有较高的流通能力。5) 耐低温性能好。6) 隔热性能好。



 随着医院建设要求越来越高，无论是改建、扩建、新建，都体现在医院床位数的增加、建筑单体建筑面积的增加。医院建筑作为功能最复杂的民用建筑之一，对于给排水专业设计提出了严峻挑战。

设计准备

给排水专业在进行医院建筑设计之前，应与业主单位密切沟通，提出本专业设计要求，掌握设计条件情况。

1、建筑所在院区周围水源情况，包括市政给水管网的水压、接入点位置及标高等；

2、院区周围市政排水管网情况，包括管网排水管管径、对接点位置及标高等；

3、院区周围市政雨水管网情况，包括管网雨水管管径、对接点位置及标高等；

4、院区污水处理站的位置、处理规模等情况；

5、院区供氧吸引机房的位置、供应能力等情况；

6、本建筑生活热水系统的热源情况，包括热源种类及技术参数等；

7、院区内其它建筑的给排水、消防系统的设置情况等。

设计范围

室内外给水系统、热水系统、污水系统、雨水系统、开水系统、消火栓给水系统、自动喷淋给水系统、高压细水雾灭火系统、气体灭火系统、灭火器配置、自动扫描射水灭火系统、供氧吸引系统等。

生活给水系统

生活用水水源

通常来自市政给水管网，也有来自自备井。消防用水水源通常来自市政给水管网加消防水池。

生活用水量标准

医院建筑的生活用水定额应根据卫生器具完善程度和地区条件按下表规定采用。

医院建筑生活用水量除了上表中病房、门诊、办公、餐饮等用水量外，还应包括浇洒道路和绿化用水量、汽车冲洗用水量、空调冷冻设备循环冷却水系统补充水量、采暖锅炉补充水量、管网漏失水量和未预见水量等。医院建筑的最高日生活用水量是一项重要指标，它的准确计算对于节水节能意义重大。

给水系统

1、室外给水系统

医院建筑室外设置DN150生活、消防合用给水管网，与医院院区原有管网连成环状管网，管网上设置消火栓（地上式或地下式）和适量绿化洒水栓。要求有两条引入管分别与市政给水管网连接。引入管上设置水表和低阻力倒流防止器。

2、室内给水系统

《建筑给水排水设计规范》GB50015-2003（2009年版）第3.3.5条规定：各分区最低卫生器具配水点的静水压不宜大于0.45MPa；静水压大于0.35MPa的入户管（或配水横管），宜设减压或调压设施；各分区最不利配水点的水压，应满足用水水压要求。

高层医院建筑竖向分区设计原则：低区为地下室至地上三层，由市政给水管网直供；四层以上按每区包括5~6层为宜，每个区由生活水泵房内各区变频生活给水泵组供水。

每个分区包含层数的减少，有节水节能的要求，也考虑冷热水系统压力的平衡。

3、给水实行分科室、分楼层计量设计

诊查室、诊断室、产房、手术室、检验科、医生办公室、护士室、治疗室、配方室、无菌室等房间洗手盆龙头，公共卫生间内卫生器具均采用感应式。

4、给水引入管上设置水表，阻力损失<0.0245MPa。

生活给水供水方式

医院建筑给水方式包括市政给水管网直接供水、管网叠加供水、变频供水等。医院建筑生活给水的根本和原则是安全可靠性。

1、市政给水管网直接供水

通常一个城市的市政给水管网压力维持在0.20~0.30MPa之间，新的城市给水管网压力高一些，旧的管网压力低一些。以这样范围的供水压力通常可以满足医院建筑的3~4层，即多层医院建筑或高层医院建筑的下面几层。利用市政给水管网直接供水是给排水节能设计的重要一环，此种方式供水不需要医院建筑另外耗费电力，而供水压力也相对稳定，因此在给水设计中应充分利用市政给水管网供水。

2、管网叠加供水

（1）在医院建筑生活给水系统设计之前，我们应该对医院附近的市政给水管网的情况做到充分了解和确认，包括其压力、管径等参数以及稳定性等。

（2）罐式管网叠加供水

罐式管网叠加供水设备在市场上产生较早，在市政给水管网供水充足的区域得到了广泛的应用。但是罐式管网叠加供水设备存在以下问题：因罐体的体积较小而导致蓄水能力有限，当用户用水量和市政供水差量较大或者用水高峰持续时间较长时，罐体存蓄水不能满足需求。显然，罐式管网叠加供水设备不适合医院建筑供水。

（3）箱式管网叠加供水

箱式管网叠加供水设备自配的增压水箱是根据储存20~30min设备供水量来选择，水箱的这个储存容积对于一般公共建筑来说基本可以满足要求，但对于生活用水量较大、用水可靠性要求高的医院建筑而言，30min的水箱储存容积显然是不足的。

（4）管网叠加供水设备是一种节能产品，但在医院建筑中应慎重采用。应综合考虑建筑给水方案的合理性，做出正确的选择。

3、变频调速供水

（1）变频调速供水适用于每日用水时间较长、用水量经常变化的场所。从节能考虑，系统宜有一定的用水量规模。

（2）医院建筑尤其是包含多种医疗功能的医技门诊病房综合建筑，是符合变频调速供水范围的。在医院建筑生活给水中，病房部分的生活用水量是最大的，用水量变化也是最大的，其次才是门诊部分、医技部分。而这恰恰符合变频调速供水的特点，所以医院建筑尤其是含有病房部分的医院建筑采用变频调速供水是合理、合适、经济的。

生活用水贮水池（箱）

1、贮水池（箱）容积计算

建筑物的生活用水贮水池（箱）的有效容积计算时，其生活用水调节量应按进水量与用水量变化曲线经计算确定，当资料不足时，宜按最高日用水量的20%~25%确定。最大不得大于48h的用水量。所以在确定医院建筑生活用水贮水池（箱）的有效容积时，也应按照以上数据确定。首先应详细准确计算本建筑的最高日用水量，按20%~25%最高日用水量（即4.8~6.0小时）确定生活贮水池（箱）的有效容积。当然在有条件的情况下，可以适当增加生活贮水池（箱）的有效容积以更好地保证医院建筑的生活用水。

2、生活用水贮水方式

对于医院建筑，生活用水贮水设备可以采用贮水池，也可以采用贮水箱。应优先采用贮水箱。因为贮水箱放置在室内，便于管理控制，有利于水质卫生条件的维持，且易于与供水泵组连接。贮水池也可以设置在室内，但应做好防护措施，以保证池体内水质，只有在室内空间无法保证的情况下，才采用室外贮水池。我们在设计中通常是采用生活贮水箱。

生活热水系统

生活热水用水量标准

医院建筑的生活热水用水定额应根据卫生器具完善程度和地区条件按下表规定采用。

生活热水系统

1、系统竖向分区

为了保证生活冷热水系统的压力平衡，生活热水系统的竖向分区应与生活给水系统一致。这一点很重要，在设计中务必满足，否则在使用中带来很多问题。

2、系统供水体制

生活热水系统供水分为全日供水和定时供水。医院建筑中手术室、ICU、医务人员洗浴要求全日供水。病房卫生间病人洗浴通常是定时供水，据不完全统计，90%左右的医院业主要求病人洗浴是定时供水，每天的热水供水通常分为2个时段：中午和晚上，每个时段为1~2个小时。

3、系统供水方式

对于生活热水系统，由于医院建筑每层用水点众多，在设计中横向每层或每个护理单元的热水系统为一个小系统，每个竖向分区的热水系统采用干管、立管同程循环的方式。

生活热水系统热源

1、市政热力管网

在市政热力管网较为完备的城镇，如果能够实现市政热力管网的蒸汽或高温热水作为医院建筑生活热水系统的热源，是最佳方案。市政热力管网提供的热媒稳定可靠，在品质上有保障。稳定的热媒通过换热机房内汽水换热器或水水换热器的换热得到低温热水，可以提供给医院建筑热水用水末端稳定可靠的生活热水。缺点是只在冬季才有市政热力管网供应，所以目前应用得不大广泛。

2、锅炉房

医院院区内若已建电锅炉房或燃油锅炉房，利用锅炉产生的蒸汽或高温热水作为医院建筑生活热水系统的热源，也是不错的方案。锅炉房产生的热媒既可以作为医院建筑冬季中央空调系统、供暖系统的热源，同样可以作为其生活热水系统的热源。其优点是稳定可靠，且不受季节限制。

3、太阳能

太阳能作为环保节能的重要能源，在医院建筑生活热水系统中得到了越来越多应用。全国范多个省市已强制规定在用水量较大的病房楼生活热水系统中采用太阳能作为热源，并且要求太阳能设备与主体建筑同步设计、同步施工、同步验收。在设计中优先采用太阳能作为医院建筑生活热水的热源。

太阳能作为医院建筑生活热水热源的局限性。一是由于太阳能受季节、气候等自然条件限制较大，对于冬季或阴天下雨下雪等时段，太阳能的性能就大大受影响；二是受建筑物建筑布局及面积的影响，太阳能集热板在病房楼屋顶上布置的数量有限，自然不能提供足够的热量。

所以单纯利用太阳能作为生活热水系统热源是不可能完全满足要求的，它只能作为辅助热源，必须设置电辅助加热或与其它热源配合使用。

4、空气源热泵机组

空气源热泵热水机组在医院建筑生活热水系统中也得到了广泛应用。选择能效比较高的空气源热泵热水机组也是建筑节能的一部分。空气源热泵热水机组也有在恶劣条件下效率较低的缺点。

5、地源热泵机组

地源热泵机组通常为暖通空调专业提供热源，也可为医院建筑生活热水系统提供热源。电源热泵机组作为热源较为稳定可靠，但温度不高，且其应用在各地不均衡。

6、结论

在设计中应根据医院所在地的热源情况综合分析确定生活热水系统的热源，优先采用市政热力管网和锅炉房热源，积极应用太阳能、空气源热泵热水机组、地源热泵机组。通常是几种热源的组合使用。设计案例中常见的是：

（1）锅炉房热源+太阳能热源；

（2）太阳能热源+空气源热泵热水机组热源；

（3）太阳能热源+地源热泵机组热源；

（4）太阳能热源+电辅助加热。

热水储水装置及换热装置

1、容积式换热器

若有市政热力管网或院区锅炉房提供热源，设置容积式汽水或水水换热器是最佳方案。此类换热器既起换热作用，又起适当的储存热水作用。但必须要求此类换热器自带导流装置，不造成滞水。

2、板式换热器

此类换热器换热效率高、换热温差小但不具有储水作用，通常用在地源热泵机组作为热源时使用。

3、热水箱

基于医院建筑尤其是病房部分的小时热水耗热量较大，特别是采用定时供水时小时热水耗热量更大，也就是系统小时热水用水量更大，必须采用热水箱等储存一定时间的生活热水以满足洗浴需要。热水箱越大系统可靠性越好，但经济性越差。在设计中通常采取储存1小时的生活热水。

热水机房的设置

采用市政热力管网、锅炉房锅炉热媒、地源热泵机组等作为系统热源时，通常热水机房设置在建筑物一般是主楼地下室；采用太阳能设备、空气源热泵热水机组等作为系统热源时，通常热水机房设置在建筑物一般是主楼屋顶。

其它设计要点

1、淋浴及洗脸盆均采用混合阀。

2、洗泡手、洗婴池等设恒温恒压阀，以确保出水水温稳定，恒温恒压阀型号为YK7030-200P或HS15-JTD。

3、更浴间淋浴用水、洗泡手用水在较为分散时，可由电热水器加热供给，热水供水温度为60℃。

4、每个电热水器外部均必须设置防护箱体，仅可由医护人员开启后使用。

排水系统

室内排水系统排水体制

一般排水系统采用污废合流制。若建筑内设有核医学科，对于其内的低放射性污水应单独排放至室外衰变池，经衰变处理检测达标后方能排放。低放射性污水排水管均按规定在管壁外做铅板保护。核医学科若设置在建筑物地下室，则储存低放射性污水的集水坑应做密闭防护。

排水系统的选择

1、病房部分排水系统

病房的排水系统通常分为带专用通气管的双立管排水系统和单立管排水系统。单立管排水系统这几年来得到了越来越多的应用，其具有节省管材、节省空间的有点。但个人观点认为：对于较小型的医院建筑来说，可以采用单立管排水系统；对于较大型的医院建筑来说，采用双立管排水系统更为合适。

对于高层病房楼排水系统：病房层污水在最低一层病房层下一层顶板下汇集后集中排至室外；病房层以下污废水单独排放；一层污水单独排出。

2、门诊等其它部分排水系统。通常采用伸顶通气管排水系统。

污水排水量

污水排水量指标也很重要，它是确定院区污水处理站处理规模的重要依据。同常污水排水量按最大日生活用水量的90%计算。

污水处理站

院区污水处理站是医院建筑污废水处理的核心。其选址应考虑到对周围环境的影响和污水排放的便捷。污水处理站处理规模、处理能力应能容纳院区里医院建筑的污水、废水水量。医院建筑污水、废水（不含有放射性物质的污水、废水）排至室外经化粪池处理后直接排至院区污水处理站，经处理达标合格后排至市政排水管网；含有放射性物质的污水、废水单独排至室外经处理达标后直接排至院区污水处理站。

雨水系统

1、医院建筑的屋面降雨重现期通常按10a计。5min暴雨强度或小时降雨厚度应参照相关设计手册或当地气象资料。

2、医院建筑通常采用重力流内排水系统，对于大屋面的裙楼，也可采用压力流内排水系统。

3、屋顶设87型雨水斗，规格DN100，由立管排至室外。

开水系统

1、病人、医务人员、工作人员按3L/人.班计，每楼层每个护理单元均应设置70L电加热开水器，一般70L即可或根据业主要求。

2、每个电加热开水器外部均应设置防护箱体，仅可由医护人员开启后使用。

消防系统

医院建筑消防系统涉及到消火栓给水系统、自动喷淋给水系统、高压细水雾灭火系统、气体灭火系统、灭火器配置、自动扫描射水灭火系统等。

室外消防系统

室外消防给水管网与生活给水管网合用为环状管网，在管网上设地上式或地下式消火栓，供消防车取水及向水泵接合器供水，间距不大于120m。消防车正常情况下到达本建筑所需时间约为5分钟。

室内消火栓系统

1、室内消防用水量

（1）低层医院建筑室内消火栓用水量表

对于单一功能的低层病房楼或以病房功能为主的低层医院建筑，室内消火栓用水量单列出来，只需要计算该建筑的体积即可选取其室内消防用水量。而对于门诊楼、医技楼等其他低层医院建筑，应按“其他建筑”来选取其室内消火栓用水量，满足建筑层数≥6层的低层建筑或者建筑体积≥10000m³两个条件之一者，其建筑室内消防用水量即可取15L/s。

（2）高层医院建筑室内消火栓用水量表

（3）医院建筑主要包括医技建筑、门诊建筑、病房建筑等

在通常设计的单体医院建筑中，往往不是单一功能，而是以上二种或者三种功能综合在一个单体中，如门诊医技楼、门诊病房楼、医技病房楼、门诊医技病房综合楼等等。有观点认为应将具有二种或者三种功能的医院建筑划为综合楼来考虑，消防用水量应按一类高层综合建筑来选取，这样的结果是同等高度的医院建筑室内、室外消防用水量均各增加了10L/s。这种看法欠妥。因为《高规》明确将医院作为一类高层建筑的一个特殊类别单列出来，医院的功能已经包括医技、门诊、病房、办公等功能，以上功能均是医院功能的一部分，虽然可能医院建筑的名称叫做“综合楼”，但是不应该也没有必要将其按综合楼来看待。

（4）消防卷盘

在高层医院建筑设计中，在每个室内消火栓箱内应设置一套消防卷盘。《高规》第7.4.9对消防卷盘做了以下要求：消防卷盘的间距应保证有一股水流能到达室内地面任何部位，消防卷盘的安装高度应便于取用。

2、系统供水方式

（1）通常医院建筑消火栓系统由消防水泵房内的二台消火栓给水泵组（一用一备）和地下消防水池及屋顶消防水箱联合供水，由稳压装置维持压力。

（2）消防水泵房位置可以设置在室外医院院区内，或设置在医院主要建筑物内，一般设置在地下室内。

（3）消火栓给水泵组对于医院建筑消火栓系统而言，设置一套即可。即使消火栓系统竖向分为二个区，亦无必要每个分区单独设置一套消火栓给水泵组，只需将泵组出水管减压后接至低区即可。

3、消防水池

（1）消防水池在医院建筑消防系统中占有很重要的地位。消防水池是医院建筑消防系统的弹药库，没有消防水池的储水，建筑消防系统则完全失效。

（2）什么情况下设置消防水池，《高规》做了明确规定。在工程设计实践中，几乎所有医院建筑消防都需要设置消防水池。

（3）消防水池的储水容积。通常情况下，消防水池的有效容量应满足在火灾延续时间内室内消防用水量与室外消防用水量不足部分之和的要求。出于安全考虑，消防水池应储存室外消防用水量，且不考虑火灾延续时间内的补水量。

（4）消防水池应单独设置，不宜与生产、生活用水合并使用。

（5）消防水池大多数情况下建议设置在室外地下，紧靠消防水泵房。若室外确无空间，设置在室内地下亦可。

4、消防水箱

消防水箱在建筑消防系统中也有着很重要作用。

（1）对于医院建筑，根据现行防火规范规定：设置临时高压给水系统的建筑物，应设消防水箱。由于绝大多数医院建筑均采用了临时高压给水系统，故均应设置消防水箱。

（2）消防水箱需要设在屋顶消防水箱间内，要高于建筑功能层。对于医院建筑来说，要高于病房层、门诊层或医技层等功能层。消防水箱一般放置在屋顶机房层专用消防水箱间内。消防水箱间的位置不应放置在病房、诊室、办公、手术等医院功能性房间的上方，而是设置在公共卫生间、库房、开水间、污洗间等辅助房间的上方。

（3）消防水箱储水容积：室内消防水箱应储存10min的消防用水量。对于低层医院建筑，当室内消防用水量不超过25L/s，经计算水箱消防储水量超过12m³时，仍可采用12m³；当室内消防用水量超过25L/s，经计算水箱消防储水量超过18m³时，仍可采用18m³。对于高层医院建筑，消防水箱储水量均为18m³。个别地方消防局要求消防水箱应加上自动喷淋系统的10min储水量，是没有道理的。

5、消火栓系统竖向分区

（1）对于高层建筑消火栓系统竖向分区问题，《高规》规定：消火栓栓口的静水压力大于1.00MPa时，应采取分区给水系统。

（2）当前高层医院建筑的功能设计通常是以下情况：

1）高层医疗综合楼：包含病房、门诊、医技等全部医疗功能或者是其中的二种，通常病房部分设置在建筑物的顶部，门诊、医技部分设置在建筑物的底部。一般来说，门诊部分在建筑物中的配置位置是高层部分一层至六层（一般不超过六层），再加上裙房部分，通常是按高层与裙房一致的原则来布置各科室门诊。

2）高层门诊楼：单一的高层门诊楼并不多见。

3）高层病房楼：单一的高层病房楼较常见。

（3）应根据高层医院建筑的建筑高度结合其功能布置来进行竖向分区。不能理解为建筑高度不超过100m，消火栓系统就不必分区。高层医院建筑消火栓系统还包括屋顶消防水箱间内消火栓增稳压装置，消火栓增稳压装置会产生20m—30m左右的压力h2（这部分压力应通过计算确定），用于保证消火栓系统最不利点的压力要求。所以在计算消火栓栓口的静水压力时，应该考虑加上消火栓增稳压装置的压力h2。通常建筑高度超过70m时，消火栓系统就应竖向分区。

（4）通常高层医院建筑消火栓系统竖向分区分成高区、低区二区即可。普遍的做法是建筑物（带有裙房）的主楼高层超过裙楼高度或楼层的这部分楼层消火栓系统管网为高区，主楼高层不超过裙楼高度的这部分楼层和裙楼部分消火栓系统管网为低区。结合医院建筑的功能位置分析，一般高层病房部分消火栓系统为高区，门诊、医技部分消火栓系统为低区。

6、区域消防系统

（1）对于一个大型综合医院，院区内可能有几座甚至十几座医用建筑，包括病房楼、门诊楼、医技楼、办公楼等。这些建筑高度不一、规模不等、功能差别较大，每个建筑单体在消防上都需要设置消防水箱和消防增稳压装置。由于医院院区都很集中，建筑相距不远，医院院区的消防系统可以视为一个“区域消防系统”。

（2）一个区域消防系统，就是在院区内统一设置一个消防水泵房、一个消防水池，在最不利建筑的顶部设置一个消防水箱和一套消防增稳压装置。最不利建筑是院区内所有建筑中建筑高度最大的建筑。如果说院区内两座建筑高度相当，则距离院区水泵房较远的建筑为最不利建筑。

（3）区域消防系统内的消防设备等均按满足区域内最不利建筑消防要求选择即可。

（4）医院建筑构建一个区域消防系统技术上最合理，经济上最划算，操作上容易实现。

图文来源：不得了杂家研究所

国家队的PKPM-BIM依托于国企建研院，其品牌下的BIMBase建模软件，早在2020年拿下了国资委“国企科技创新十大成果”，是建筑业唯一一项入选的技术成果。PKPM品牌下的BIMBase建模软件，基于自主可控P3D图形引擎研发，具有我国完全自主知识产权。

BIM技术在国内发展了N多年，众望所归的宇宙尽头要属具有中国特色的社会主义BIM了，数据安全一直以来都是住建高层们头悬梁的一件大事。实在是不容小觑。PKPM依托中国建研院这座大国企，专做建筑行业计算机技术开发应用，软件成果可以掰着指头追溯到国家“六五”“七五”时期，也称得上是“老牌国货”了，它家的结构计算、绿建节能、装配式设计软件你可能听过。近些年在建筑业数字化发展任务的推动下，建研院拿出国企担当，埋头苦干好多年，终于不负坚持，研发出基于P3D图形引擎的、技术完全自主可控的“国产BIM”软件体系，名为“BIMBase”，一举拿下了国资委“国企科技创新十大成果”，工信部信息安全性和代码自主性测评S级，作为建筑业独一份，被列入《中央企业科技创新成果推荐目录（2020年版）》，可以说是攻克“卡脖子”技术的中坚火力所在了。

BIMBase，是一个集建筑、结构、水暖电建模，模型集成、数据转换，以及碰撞检测等基础BIM应用功能于一身的软件，外接Python参数化组件库，掌握P语言的同学这下可以大展拳脚了。

作为开篇，今天我们先有请PKPM-BIM出场并认识几条有关它的常识。

PKPM-BIM全家桶

来到PKPM试用中心，你将会看到，带有BIM字样的软件有7个，分别是：

• BIMBase参数化建库软件

• BIMBase浏览器

• BIMBase场地布置软件

• BIMBase电力套件系统

• BIMBase建模软件2022

• PKPM-BIM建筑全专业协同设计系统

• BIM钢结构设计软件2022

80%的人会选择“PKPM-BIM建筑全专业协同设计系统”来下载和安装，相信你也一样。这个文件有3~4G那么大，也不愧为一个软件系统平台了。下载完毕，来到安装界面，你会发现其中包含了BIMBase、PKPM-BIM、PKPM-PC、PKPM-PS以及图模大师几个模块，除了PC专注装配式设计和PS电力系统专业领域这两个模块外，剩下的三个，都是PKPM的通用明星产品啊，特别是图模大师，听我的，这个一定要安装！一定要安装！一定要安装！

截图来自：BIMBase KIT 2022 R1.0

‍‍‍‍‍‍‍‍‍‍

打开PKPM-BIM的box！

PKPM-BIM的核心功能，被集成在这个小图标里。目前已更新到R2.0版本。

浅看一下欢迎界面。逐渐成熟的2.0 PKPM-BIM，已将建筑、结构、给排水、暖通、电气整合在同一网格里，支持单专业间的自由切换，也支持全专业的灵活控制。

打开BIMBASE软件界面后，可以实现单专业或全体功能的快速切换

BIMBase的数据转换



这是官网给出的BIMBase数据版图

从软件本身来看，目前BIMBase支持导出的数据格式有：IFC、FBX、PMODEL、DWG，FBX可以任意对接Navisworks、Lumion、Twinmotion等后期应用 ；PMODEL对接的端口是PKPM-BIM自带的图模大师；BIMBase也可以直接导出CAD，看得出来，是充分考虑了国情，率先对多个平台抛出橄榄枝，可以说对中国特色的社会主义设计师和BIMer们非常友好了。

截图来自：BIMBase KIT 2022 R1.0

BIMBase接收数据的方式有两种：链接和导入。支持导入的数据格式有：SKP、IFC、PMODEL、DWG、PM；链接功能，目前仅支持P3D、PMODEL两种格式。针对这俩格式，链接管理器中内置了给链接内容高亮显示、更换颜色、控制显影性、冻结的功能，如果被链接的模型发生了变更，在链接管理器面板的一键“刷新”怼下去，BIMBase里的模型就会随之更新到最新状态。

截图来自：BIMBase KIT 2022 R1.0

“导入”功能则不一样，BIMBase是支持模型的部分导入的，它会在，导入界面给你一个构件树，将导入模型的构件、层级关系条分缕析地展示出来，这时，选择你所需的部分模型导入，就避免了冗余问题。导入与链接有一个显著区别，那就是，链接进来的模型，如果本身发生了改变，可以在BIMBase界面实现同步更新；而导入进来的模型，自从导入那一刻，与原模型切断了联系，无法实现后续的同步更新。这一点，跟Revit还挺类似的哈，PKPM充分继承了BIMer们的工作习惯吼。相信你们都懂。DDDD

适用于PKPM-BIM系统的任意专业

 一、铺装工程

包括道路垫层、基层和石材面层或其它面层、路缘石等。
道路铺装
1、工艺流程： 放线-挖填土方基底夯实-碎石（混凝土）垫层-面层铺装-现场清理-养护
2、施工方法：
当地下管道都以按照国家规定中的规范验收合格后方可进入下一工序进行施工，即做路床以及路面、绿化等工作。首先测量好水准点，进行清理现场，根据已知的高程进行清理多余的渣土做粗平为下一道工序打下良好的基础。
3、材料说明
3.1、碎石：购买合格成品。
3.2、水泥砂浆：现场拌制。
3.3、面层材料：采购合格的材料。
4、材料准备
5、石材铺砌
5.1.石材的垫层采用M5水泥砂浆，铺砌时轻轻平放，用橡胶锤敲打稳定找平，但不得损伤边角。
5.2.石材铺砌先将基层整平，以两侧路缘石顶为准挂纵向与横向高程线，先分段冲筋后填空铺装，随时检查位置与高程。
5.3. 石材应检查稳固程度及面层平整度，发现有活动现象时，应立即整修。
5.4. 石材的养生期一般不低于7天，在此期间应严禁行人、车辆等的走动和碰撞。

二、园路工程

园路工程施工程序：测量定位放样→土方挖运→块石垫层→细石混凝土找平→浇筑混凝土基础→面层铺装→土方回填→成品养护。

1、定位放线：
1.1 进场后首先对施工定位图进行图上复核。其次，对现场的座标点和水准点进行交接验收，发现误差过大时应共同商议处理方法，经确认后方可正式定位。
1.2 现场建立控制坐标网和水准点。水准点由永久水准点引入，水准点应采取保护措施，确保放线  挖填土方基底夯实碎石（混凝土）垫层  面层铺装现场清理养护水准点不被破坏。

2、建立平面控制网及高程控制网
建筑方格网应在场区平整完成后在总平面图上进行设计，其设计原则如下：
2.1 方格网的主轴线应尽可能选择在场区的中心线上。其纵横轴线的端点应尽量延伸至场地边缘，既便于方格网的扩展又能确保精度均匀。
2.2 方格网的顶点应布置在通视良好又能长期保存的地点。
2.3 方格网的边长不宜太长，一般小于100 m，为便于计算和记忆，宜取10 m的倍数。
2.4 轴线控制桩应尽量投测在方格网边上。
2.5 方格网全部施测完成后，采用将所有建筑物一次性定位的方法来检验其准确性，对于未进行平差的方格网是一种较好的检验方法。建筑方格网的测设方法是先测设主轴线，后加密方格网，并按导线测量进行平差。
2.6高程控制网是建筑场区内地上、地下建(构)筑物高程测设和传递的基本依据。高程控制网布点的密度应恰当。本工程测量方法可采用水准测量方法。当场区长、宽大于100 m时，可在场区内布置4个以上高程起始点，与已知高程点构成闭合水准路线进行测量。
基础施工测量包括桩基施工测量、基槽开挖的抄平放线、基础放线、±0.000标高以下的抄平放线。在这些工作中，±0.000标高线的测定对确保槽底标高无误是至关重要的。

3、路缘石施工
3.1路缘石每5m设一控制点挂线安装砌筑，路缘石按设计标高，采用M7.5水泥砂浆卧底原坐落在混凝土垫层上。
3.2立缘石安装接缝用M7.5水泥砂浆勾缝，并将外露面压成凹型。
3.3铺砌好的路缘石应缝宽均匀、线条顺直、顶面平整、砌筑牢固。
3.4养护不少于7天，此期间严禁碰撞。

4、鹅卵石施工
4.1铺设垫层
在平整后的基层上,铺设一层粗沙(厚度大约为3厘米)。在它的上层再抹上一层约为6厘米的水泥砂浆(混合比为7:1),然后用木板将其压实,整平。
4.2填充卵石
按照图案将卵石镶入水泥砂浆之中。
4.3修整图案
使用泥铲将卵石上边干的水泥砂浆刮掉，并检查铺装材料是否稳固，如果需要的话还应使用水泥砂浆对其重新加固。
4.4 清理现场
最后在水泥砂浆完全凝固之前，用硬毛刷子清除多余的粗沙和无用的材料，但是注意不要破坏刚刚铺好的卵石。

5、木平台施工
5.1、木平台基础施工见砌筑工程。
5.2、木平台施工工艺流程
基础放线      垫层基础     龙骨 （角钢、橡胶垫、防腐木方）安装      木材面层腐处理      防腐木安装
5.3、木平台施工技术要求。
5.4、木平台木料材质样板确认批复。
5.5、木平台所有木料必须在施工前作防腐处理，刷桐油。
5.6、木平台垫层基础予以螺栓上表面必须找平、符合设计标高，然后才能安装角钢。
5.7、防腐木板与龙骨接触面镀锌埋头螺栓，必须用工具拧，不能用锤敲打。

三、园林景观建筑施工

1、砌体砌筑
1.1、 砌体施工前，按设计图纸在混凝土垫层上放出基础线并立好皮数杆，使皮数杆上的墙体、压顶等标高线位于设计标高位置上；
1.2、 砌砖时，先拉准线，灰缝做到横平竖直，水平灰缝的砂浆饱满度不小于90％，垂直灰缝的砂浆饱满度不低于60％，砌体水平灰缝厚度和垂直灰缝控制在8~12mm，埋设的拉结筋设置在砂浆层中；

四、园林绿化施工

1、场地考察
主要包括现有地形、地貌、现场垃圾、水、电材料来源、水质状况、土壤取样，用工来源及施工环境等。

2、施工前准备
2.1、施工机械设备的准备
切实做好包括运输车、洒水设备、绿化专用设备、测绘设备、安全设备等调试、维修，确保工程施工需要，保持良好的技术状态。
2.2绿化种植材料的准备
2.2.1、详细考察苗木、草坪、土壤、保水剂、有机肥料、土壤改良剂、生长调节剂、生根粉、杀虫、灭菌、除草药剂等材料来源和进货渠道。
2.2.2、做好苗木、草皮草种及其他材料的质量鉴定，保障种植材料的质量，满足设计及合同要求、确保工程施工质量、高标准。协调做好苗木（草皮）起苗、包装、运输、装卸等各个环节的操作技术控制，确保材料到位及时、准确无误。
2.2.3、所有前期施工机械及工程材料运抵施工现场。

3.施工工序
种植——更换土层——植栽定位——挖坑植树——填土浇水——表面清理 绿地——更换土层——地面平整——施肥——播种——浇水
3.1施工现场整理
整理现场：对施工现场进行清理整治，清除包括杂草、灰土、砾石、建筑工程施工垃圾等杂物。
3. 2土方施工
①土方放线：在清理合格的现场，严格按照图纸设计，用测绘设备进行放线，确定施工范围、施工布局、挖填土方的标高等。
自然地形放线：按照设计要求，确定挖填土方边界线。在放设控制网时，对等高线、网格交叉等关键点位立桩，标明设计标高。
地形处理放线完毕后进行下道工序施工。
②地形处理：为确保工程进度和质量，采取机械作业和人工作业相的方式。对易于机械施工的区段，采取挖掘机和装载机配合施工作业。对机械施工后精修细整和机械无法施工的区段，采取人工修整施工。
③土方运输：采用自卸车与人工方式进行。
④土方回填：依据种植要求，选择合格的种植土进行回填。
⑤土方填筑：绿化区域以满足种植要求为原则，建筑区域以稳定地基为原则，确保土方填筑满足工程质量要求。
3.3放样定点
3.3.1、施工人员按照设计图纸到现场核对，了解地形、地貌，并确定放样的依据和方法。
3.3.2、按照图纸设计提供的坐标基准点，确立放样基准点，对工程各分项工程分别放样。
3.3.3、整个放样工序为：基准点确定—控制网放设—放线—复核—使用—复核—使用。
3.3.4、主要控制要点：
坐标控制网布设合理，符合设计要求。
3.4 挖种植穴
3.4.1、栽植苗木的坑穴（沟槽）标准：
(1)坑穴（沟槽）位置要准确，大小应根据树种、苗木根系、土球大水、土质情况等确定。开挖的坑穴（沟槽）应上下垂直，以免造成窝根或填土不实，影响苗木成活。
(2)坑穴（沟槽）宽度应超出苗木土球或根系横幅30cm以上，深度应超出苗木土球或根系幅15cm以上，以满足种植要求，具体操作标准可参照下表。
3.4.2、树穴（沟槽）开挖操作方法
以确定的树穴位置为中心或绿篱沟槽中线为中心线，依照标准进行挖掘。
挖掘时，表层土与深层土分别放置，堆放位置以不影响栽植施工为宜。达到深度后在坑穴底部堆一“倒锅底”状，以利裸根苗木根系的舒展。
挖掘时，坑槽边壁要随挖随修，保持上下垂直。
挖穴挖槽时，还应注意对地下管线等设施的保护，确保安全生产。 本分项工程完毕后，进行下道工序施工。
3.5、主要控制要点：
树穴、沟槽开挖达到标准，符合种植要求。
开挖表层土（种植土）与深层土分放，符合规范要求。

五、园林给排水工程施工

本工程景观水施内容包括：室外绿化喷灌工程。

1管沟开挖前的准备工作
（1）按照施工图和管道设计说明规定，测量管道中心线、槽边线；确定堆土范围及布置堆放器材场地。
（2）场地范围内的杂草、树木、石块等防碍施工的障碍应清除干净，其沟、坎、陡坡等处应予以平整，不影响施工。

2管沟开挖
（1）沟槽底部的宽度应保证管子和接头安装以及管子胸腔回填、夯实的方便。
（2）坑挖好后不能进行下道工序，应预留15～30cm土层不挖，待下道工序开始前再挖至设计标高。
（3）若需要特殊设备安装接头时，则必须挖好接头工作坑。
（4）沟底平直，沟内无塌方、无积水、无杂物、转角符合设计要求。
（5）挖沟抛土后，堆土距沟槽边距离不应小于0.3m,堆放高度不得高于1.5m。

3管道基础处理
（1）管道可铺在未经扰动的原土上，但不得铺在石块、木垫、砖垫或其他垫块上，如遇局部基础松软，应适当加固。
（2）基底为岩石、半岩石或卵石时，除设计有规定外，均应铺设厚度不小于100mm的砂或砂砾垫层。

4管道下沟
（1）管道下沟工序统一指挥，下沟前需将管沟内塌方、石块清除。
（2）管道下沟应与管沟开挖紧密配合，原则上管沟开挖经检查合格后应立即下沟。
（3）管道必须放置在管沟中心，其左右误差不得大于±100mm。

5 PP-R管铺设：
（1）埋设于土中的PP-R管，铺设完毕，管道周围均应用细土回填，其厚度不应小于0.15m。
（2）采用粘接时，应先将管口清理干净并干燥。热熔粘接牢固、严密，无孔隙。

6管道试压：
（1）在管顶以上0.5m范围内以回填土，接口部分尚敞露时，进行初次试验。
（2）已全部回填土，并完成该段的各项工作后，进行末次试实验。
（3）铺设后必须立即全部回填土或全部回填土后试压有困难的管道，施工中应加强对铺管、接口和回填土等工序的质量检查，此时可进行一次实验。
（4）管道试验时，应遵守下列要求：
①管道敞口，应事先用管堵或管帽堵严，并加临时支撑，不得用闸阀替代。
②试验前应将该管段内的闸阀打开。
③当管道内有压力时，严禁修整管道缺陷和紧动螺栓，检查管道时不得用手锤敲打管壁和接口。
④排除管道内的空气，灌满清水对管道进行浸润，浸润时间不小于1天。
⑤试压管段的长度不宜超过1Km。
① 水压试验的压力，PVC管位工作压力加0.2Mpa。
② 试验时，先将管段内压力逐步升高到工作压力，检查管道和接口，如无渗漏再提高到试验压力观察10min，压力下降值不超过0.005Mpa(0.5Kgf/平方厘米)。即为合格。否则进行渗水量试验。

7 回填
（1） 沟回填前，施工单位代表与有关部门要共同对管道进行检查。
（2） 管道在沟内不得有悬空现象，管沟内积水必须清除干净。
（3） 管道埋深应符合设计要求，管顶标高测量完毕，资料齐全准确。

 房屋建筑中给排水管道设计的几个重点分析

   随着近年来我国经济的发展，人民生活质量水平不断得到提高。人们在购买住宅时，除了关注住宅的楼层、面积、平面布置等因素外，同时也将更多的注意力放在了住宅设备上。给排水系统作为住宅设备的重要组成部分，其系统设计是否合理，对今后住户的装修、日常使用与维护将产生重要影响。与居住环境卫生有着直接关联的室内给排水管道设计的好坏直接影响着居住者的使用。给排水系统是住宅设备的重要组成部分，其系统的合理与否将对今后住户的满意程度产生极大的影响。

一、给水供应系统的设计分析

      1、给水系统没有固定的形式， 设计时根据用户的要求， 结合外部给水情况确定供水方式。对多层住宅、别墅和高层住宅低区尽量利用外部给水管网的压力直接供水。对高层住宅， 当外部管网水压不能满足整个建筑物上部用水要求时， 在建筑物的底层设调节水箱和变频供水设备加压供水。高层住宅生活给水系统的竖向分区， 是根据规范要求“各分区最低卫生器具给水配件处的静水压力不宜大于 0. 35 MPa ”的标准进行划分的， 其供水方式多为下行上给式。

       2、 高层住宅内为上部供水的增压设备， 目前常采用调节水箱和变频供水设备加压供水， 这种系统既节省了建筑面积及造价，又节约了电耗， 同时还防止了水源的二次污染， 加压设备为全自动系统还可减少运行管理费用。在系统中间采用国产或进口减压阀控制， 使整个系统简单、实用， 受到了用户的欢迎。

二、热水系统设计分析

        住宅内生活用热水多采用电淋浴热水器、太阳能热水器及锅炉集中供热等方式供给。电加热系统和太阳能热水器供应系统在住宅设计中较多采用， 设计时仅在给水管上预留安装热水供应设施的接口或每户设一独立的热水管道系统由住户自行解决热源。对于一些较高档次的住宅小区多采用集中供应热水系统， 集中供热系统已成为住宅的“卖点”之一， 也是住宅档次的标准。从住户的角度讲， 集中热水系统应是在用水点随时取用温度、压力稳定的热水， 但从专业角度讲， 供水压力的平衡是设计集中热水系统首选考虑的问题。根据建筑物的高度， 热水系统必须要实行与给水系统相一致的竖向分区， 并由相应的给水系统供水才能保证各用水点的冷热水压力均衡， 取得良好的效果。各分区冷水和热水系统不能共用减压阀， 须分别减压后供给。为保证住宅每个用户开龙头就有热水， 设计采用全循环系统， 在配水干管立管和分支管上部都设有相应的回水管道。

三、地漏的设置和洗衣机位的预留设计分析

        按要求带水封地漏的水封高度不小于50mm，但在实际工程中，由于很多原因导致水封易受到破坏，如:所安装的地漏水封不足50mm;因施工原因破坏了水封;因使用中不注意对地漏的清洁破坏或减少了水封;在高层住宅中由于虹吸作用，水封被破坏的机率较大。考虑到住宅漏水和溢水的可能性较小，地漏的使用率较低，容易出现水封自然风干的现象。所以本人认为，在住宅卫生间内设置的地漏应采用无水封带存水弯地漏，高层住宅底部地漏应采用有水封带存水弯地漏。厨房内漏水的可能性更低，本人认为厨房可不设地漏，以减少由于水封破坏而使废气穿入室内的可能性。 洗衣机是目前中国家庭必需的家用电器，在设计中应在适当位置预留洗衣机给排水管道和附件。根据住宅平面，与建筑专业协商共同确定预留洗衣机位。当受平面限制时，不便设置洗衣机位，建议在厨房内预留洗衣机位，预留洗衣机专用水嘴，带洗衣机插口地漏(地漏应设存水弯)。水嘴安装高度宜为1.2米，并预留在洗衣机侧面，便于软管的连接。

四、水表及冷热水支管的设置问题分析

       一户一表是节约用水的手段， 而户外计量是建设部在 2000 年小康型城乡住宅科技产业城市示范小区规划导则中明确规定的配套项目， 是保证住宅私密性、安全性的有力措施。目前住宅的设计中多在楼梯间管道井内设计专门的水表管道井， 将每户冷热水表均设于井内， 既方便了管理又达到了按量收费、节约用水的目的。设计人员也应本着经济、合理、适用的原则选择简单有效的计量方式， 以满足用户的需要。在北方寒冷地区水表井最好不要设于靠外墙的位置， 应设于靠室内墙的位置上， 且管道井内所有管道均作 50 mm 的超细玻璃棉保温， 以防冬季管道冻结。许多住宅内厨房与卫生间不相邻有一定间距， 或每户内设有两个卫生间， 对于这种户型如何合理布设卫生间 卫生间、厨房卫生间之间的冷热水连接管也是非常重要的， 设计时最好多从用户的角度考虑， 使此段管沿公用走道、客厅和餐厅的墙边敷设， 尽量避免横穿卧室、书房， 减少穿墙的次数， 以利于日后的维修。

五、排水系统分析

      1、对于多层住宅， 目前设计多采用底层污水单独出户， 以避免因排水管堵塞造成一层泛水的难堪局面， 减少邻里间的矛盾。二层以上采用排水伸顶通气立管。

      2、对于高层住宅设计专用通气管。

      3、目前高层住宅设计中不仅设计雨水系统， 同时还设计室调冷凝水管收集每户安设空调板上的冷凝水， 这样不仅使建筑物外墙美观， 而且避免了空调冷凝水随意乱流， 影响楼下行人。冷凝水管的管底端设于距散水 300 mm 处即可。

      4、地漏是排水管道系统中的一个重要附件， 功能就是排除地面积水， 设计选用高水封防臭地漏。

      5、排水立管尽量设于墙角隐蔽处， 以便装修时装饰美观。

六、生活阳台管道的设置问题分析

      现在的住宅很多设计有生活阳台，洗衣机也设置在此。若离卫生间或厨房较远洗衣机的排水需单独在生活阳台设置排水管，不能排放到阳台雨水管里。根据规范第4.9.12条的要求，屋面雨水与阳台雨水不能合并，要分管排放，在生活阳台上就会有三根排水立管，对建筑立面有影响，需与建筑专业沟通以达到美观和使用功能的结合。

七、管材及附件问题分析

      塑料管材以其光滑的内外壁， 良好的耐蚀性和卫生性， 传导系数低， 安装方便， 不结垢、不生锈， 可明设和暗设于墙内外和地面面层内等优点被人们广泛的接受， 以塑代钢成为必然趋势。目前常用的材质有: 聚氯乙烯管( PVC)， 硬聚氯乙烯( PVC-U) ，聚乙烯( PE)， 聚丙烯(PP， PP-C， PP-R) ， 交联聚乙烯( PE-X) ， 塑钢管以及铝塑复合管等。如何使用塑料管， 不仅有一些资料和产品样本的介绍， 还有一些相关的企标、部标做规定， 但毕竟广泛的使用还是在近几年， 还有许多问题值得探讨， 这就要求工程设计人员在选用管材时应慎重从事， 不仅要考虑优点， 同时还要考虑刚性、绝热性、膨胀量， 对多震地区还要考虑抗震性等因素。

八、结语

      住宅建筑与人们生活息息相关，购房时人们注意的是户型、地段、朝向、面积，但入住后对生活影响最大的是卫生间和厨房，因此对住宅给排水的设计应高度重视。如何使给排水设计更加理性化、人文化，更加实用，美观，这是给排水从业人员应该思考的问题。住宅给排水 系统看似简单，但它与我们的日常生活有着紧密的联系。作为工程设计人员，应本着技术、安全、经济性原则，在实践中努力创新，寻求最佳的给排水设计方案，适应住宅设计发展的新要求，满足人民群众不断提高的物质文化要求。

1、地漏的水封

《建筑给水排水设计规范》(GBJ15-88)(1997年版)第3.2.8A条规定“地漏的顶面标高应低于地面5至10mm，地漏水封深度不得小于50mm。”此条规定目的就是防止水封被破坏后污水管道内的有害气体窜入室内污染室内环境卫生。但是在给排水设计说明中很少有人提及，而且有些建设及施工单位为了降低造价使用市场上价格低廉的地漏，而这种地漏水封一般不大于3厘米，满足不了水封深度要求。

设计施工时应采用高水封或新型防返溢地漏。有些人在装修房子时会在装修市场上购买不锈钢地漏代替塑料地漏，虽然外表好看，可是内部水封很浅。排水的时候，地漏的水封很可能会因为正压或者负压而被破坏，臭气也会进入室内。所以家中出现臭味，打开抽气机更严重时，就是水封因压力波动被破坏而导致。有些住宅厨房设置了地漏，但如果长时间没有补水的话，水封很容易干涸，要经常给地漏补水。假如厨房地面溅水少，也可以不设置地漏。

2 、排水塑料管道噪音较大

如今建材市场发展迅猛，普通的排水铸铁管道的淘汰，排水管已经普遍开始使用塑料管道了，但是普通的UPVC管道的排水噪音要比铸铁管高约10dB，如果排水管接近卧室，楼板隔音效果差的话，住户会很明显感受到排水管道的噪音，从而降低生活质量。所以，卫生间的器具布置时应当考虑时管道远离卧室和客厅，尽量使用新型降噪产品。芯层发泡UPVC管道和UPVC螺旋管能有效降低噪音，市场上还新出了一种加入了特殊吸声材料的超静音排水管，噪音低于排水铸铁管。各种管材(Φ110mm)噪声水平比较：UPVC管58db;铸铁管46.5db;超级静音排水管45db。(测试地点位于距离管道一米处，排水量为2.7L/S，环境噪声42db。)

3、吸气阀的应用

有时在设计中会经常遇到排水立管无法伸出屋面的情况，只能加大排水管径增加排水量，但排水效果并不理想，还很容易形成负压，破坏水封。不过在立管顶部设置一个吸气阀就可以解决问题了！阀门会在负压时吸气，正压是关闭，让臭气无法溢进室内。吸气阀还有如下这些功能：

　　（1）替代室外通气帽，建筑屋面干净美观。

　　（2） 替代环形通气管及通气立管，节约空间。

　　（3）替代器具透气管，保护水封。

　　（4）作为排水检查口，便于疏通管道。　

4、 排水支管户内检修

卫生间漏水这个问题，一直都是上下层邻居纠纷的缘由之一，然而漏水的主要原因是因为排水横管敷设在楼板下，居民在装修期间不注意破坏了管道和防水层，导致漏水。所以，卫生间要设计成下沉式，下沉350~400毫米。然后将排水横管敷设在本层内，防水层在管道下方，当发生堵塞或者漏水时都能在本层解决。为了减少下沉空间，可以选择后排水坐便器和多通道地漏，卫生间吊顶后的高度能保证2.40米左右。

5 、坐便器排水口位置

坐便器的型号规格五花八门，下排水口的位置要求肯定也不同。设计施工时应该选择比较合理的位置，适应大部分人的要求，否则完工后再改变是非常困难的。很多人会抱怨，坐便器排水口离墙壁太近，选择规格时很困难。有些工程设计并没有注明洁具间距，所以施工人员将排水口偏向中间甩口，也导致人们的困境。在这建议排水口距离墙面应为305毫米，装修前也应该考虑多余墙面与排水口的距离，宜340毫米。施工图纸也应该表明各种卫生洁具的尺寸定位。

6 、空调凝结水的处理

随着生活水平的提高，家庭安装多台空调比较普遍，无组织排放凝结水容易引起上下楼层居民纠纷，设计时应充分考虑多数住户的生活习惯，预留空调板并设计凝结水排水管。排水管应设专用管道并散流至附近雨水口，不宜直接接入雨水井。曾经发生过雨水井堵塞造成合用管道内雨水沿凝结水管倒灌进入底层住户的悲剧。

现在家庭安装多台空调已经是普遍的事，排放凝结水很容易闹邻居矛盾。设计时要充分考虑住户的生活习惯，预留空调板和凝结水排水管的摆放。排水管应设置专用管道，并接在附近的雨水口里，但不宜直接接入雨水井，如果雨水井堵塞，会造成合用管道内雨水沿凝结水管倒灌进房间的。

7、水表出户的问题

　随着居民对私密性和安全性的重视，水表出户甚至出楼势在必行，远传水表、卡式水表的出现也为水表出户创造了条件。

1)可以在一层设置独立对外开门的水表房，将水表集中设置，每户设单独立管，互不影响。

2)在休息平台设管道井，将分户水表及管道集中排列。

3)户内设置水表，采用远传或卡式水表。

4)南方地区由于不必考虑保温，地下水位较高的原因，可以采用地上式安装。为便于抄表，上述方案均应设置数据采集器，显示于建筑物外墙或物业中心。

住宅中双卫的设置已经比较普遍，厨卫距离铰远，管线加长，有的设计人员仍然将进户管道设计成DN20，末端用水时容易产生噪音。有的城市市政自来水的压力较高，约为0.30~0.40Mpa，三层以下的管道压力较高，水流过快引起管道接近共振产生颤动和噪声，用水高峰还会影响顶部楼层的供水。建议分户水管采用DN25，设置可曲挠橡胶接头，低层部分设置减压装置(减压阀、减压孔板、节流塞等)。

9、七层住宅干式消火栓的必要性

按照《建筑设计防火规范》条文说明中的解释，不超过七层的普通住宅可以不设消火栓系统。北方某城市消防局从安全角度考虑要求设置消火栓，但是自来水公司为了防止消防水回流污染生活用水不给接市政管道，实际上成了干式消火栓系统。发生火灾时由消防车通过水泵接合器向室内消火栓供水，或者直接由消防车供水扑灭火灾。本人认为这种情况下的干式消火栓可以取消，因为发生火灾的前10分钟内消防车尚未到达，消火栓内无水无法由居民展开自救，等消防车到达后，消防队员可以直接从消防车接水龙带取水灭火，随着消防设备的更新，对于七层住宅完全可以从室外灭火。如前所述，干式消火栓系统成了一种投资的浪费，因此可以不设干式消火栓或者设置湿式消火栓，为了防止回流污染可以设置止回阀和防污隔断阀。

10、二次供水的水质

水池与水箱联合供水是二次供水的传统做法。在水箱出水管前设消毒装置，生活水池或水箱一般与消防水池或水箱合用。但实际上运行时，有些物业公司疏忽管理，消毒设备运行并不能达到设计想法。消防管道系统内的水是死水来的，然后每个月水泵巡检时，部分死水会流入贮水池，消防管道和生活用水箱又相连接，水中的细菌会交叉感染。如今在设计中会将生活与消防水池(箱)分开设置，并根据市政供水情况区别对待：供水不可靠的工程，底层设置大容量不锈钢水箱，出水消毒后由变频供水设备分区减压供水;双路供水的工程底层仅设置小容量不锈钢水箱贮存2小时生活用水量，由恒压变频供水设备分区减压水。若建筑物要求稳定的水压，则在屋顶设置小容量水箱(1~2小时用水量)进行稳压，由于水滞留时间短，可以不设消毒设备。这样大大降低了水质污染的几率，运行效果良好。

 说完了排水您是否对此也有了些认识，跟室内排水一样重要的还有屋面的防水问题。屋面常年风吹日晒且相对其他楼层来说是一个振动、位移较大的一个部位。在受外界因素影响下也比较容易产生结构拉裂等影响，再加上有些设计施工不到位的情况下，一旦防水层破坏了就很容易发生渗漏水。

出屋面套管管边渗漏水

1处理方法一：板顶上维修

1、清除原有结构层上的装饰层，直至结构层（楼板）。在渗漏的管道根部周围混凝土楼板上，用凿子剔凿出一道凹槽，深度和宽度视具体情况而定，原则上越宽越深越好。清除槽内浮渣，用水洗净。

2、在潮湿的条件下用防水博士界面宝对凹槽涂刷1~2道，待界面宝彻底干固后，将防水博士堵漏王块料填入槽内压实、抹平。

3、在管道根部及其四周涂刷一道通用型k11防水浆料，初步干固后再涂刷两道柔韧型k11防水浆料。

4、进行24小时闭水试验。

5、闭水试验合格后，用1：2 以上水泥砂浆（建议采用”防水博士益胶泥或自流平砂浆”）找平压光。

6、恢复饰面层。

2处理方法二 板底下维修

1、将下水管旁边渗漏水的部位用锤子和凿子等工具凿开，沿着整个下水管成一个环型，其深度和宽度视具体情况而定，原则上越宽越深越好。清除槽内浮渣，用水洗净。

2、在潮湿的条件下用防水博士界面宝对凹槽涂刷1~2道，待界面宝彻底干固后，将堵漏块料填入槽内压实、抹平（挖槽及堵漏见左图1）。

3、在管道根部及其四周涂刷一道通用型k11防水浆料，初步干固后再涂刷两道柔韧型k11防水浆料。

4、进行24小时闭水试验。

女儿墙渗漏水

规范做法

未按规范做法

由图示可知，当防水层一旦受到破坏失去防水作用后，很容易就由此产生渗漏水。处理方法如下：

1、清除泛水处的面层直至结构层。

2、对于墙板交接处的缝隙若大于1.5mm，开出”V”槽，采用防水博士堵漏王进行结构修补，并做成圆弧角。

3、对小于1.5mm的缝隙及已进行修补过的大于1.5mm的缝隙上，往外各泛水300mm，采用克缝胶进行防水加强层施工，中间应加设一道抗拉玻纤布胎体材料。

4、在泛水处施工20mm厚1：2.5水泥砂浆，找平并压光。

5、涂刷防水浆料。

6、恢复保温层及水泥砂浆保护层。

屋面楼板蜂窝渗漏水

处理前，应先将基层松散不牢的石子和酥松混凝土剔凿掉，然后用尖堑子或剁斧将表面凿毛，清理后，再用压力水冲洗干净。修补处理可采取以下方法：

1、水泥砂浆抹面法：蜂窝、孔洞不深的，基层处理后，可用水泥素浆打底，用1:2水泥砂浆找平，抹压平整密实；蜂窝、孔洞面积较大且稍深的，可将基层先刷水泥素浆，而后用1:2.5水泥砂浆分层填补抹压平整。

2、水泥砂浆捻实法：蜂窝、孔洞面积不大但较深的，在基层处理、水泥素浆打底完成后，可用1:2干硬性水泥砂浆边填边用木棒、锤子捻灰砸捣密实，再在其上刷水泥素浆、用1:2.5水泥砂浆抹平。

3、混凝土浇注法：蜂窝、孔洞面积大且较深的，在基层处理、水泥素浆打底完成后，可用高一级强度等级细石混凝土或补偿收缩混凝土浇捣密实，必要时表面再用1:2.5水泥砂浆抹平；

4、水泥注浆法：蜂窝、孔洞缺陷严重，不处理将会影响结构质量的，可采用注浆法进行补强。注浆孔的位置、数量和深度，应根据混凝土蜂窝、孔洞的实际情况、浆液扩展度确定。

5、混凝土蜂窝、孔洞的剔凿部位，应先润湿后再进行处理。处理后的部位应进行养护，养护时间不得少于7天。

    常见的建筑给排水管材主要有塑料管、金属管和复合管三种。但其实远远超过这些类别，还有更多的新型管材。

1钢管

       钢管包括普通钢管、镀锌钢管及无缝钢管等。普通钢管用于非生活饮用水管道或一般工业给水管道。钢管表面镀锌(采用热浸镀锌工艺生产)是为防锈防腐蚀，以免影响水质，适用于生活饮用水水管或某些水质要求较高的工业用水水管;无缝钢管用于高压管网，其工作压力在1.6MPa以上。

      钢管的连接方法有螺纹连接、焊接和法兰连接。螺纹连接即利用带螺纹的管道配件连接。配件大都用可锻铸铁制成，分镀锌与不镀锌两种，其抗腐蚀性及机械强度均较大。目前钢制配件较少。镀锌钢管必须用螺纹连接，其配件也应为镀锌配件。这种方法多用于明装管道。焊接是用焊机、焊条烧焊将两段管道连接在一起。优点是接头紧密，不漏水，不需配件，施工迅速。但无法拆卸。焊接只适用于不镀锌钢管。这种方法多用于暗装管道。

      法兰连接在较大管径(50m以上)的管道上，常将法兰盘焊接(或用螺纹连接)在管端，再以螺栓将两个法兰连接在一起，进而两段管道也就连接在一起了。法兰连接一般用在连接阀门、止同阀、水表、水泵等处，以及需要经常拆卸、检修的管段上。

2给水塑料管

      最常用的给水塑料管是给水硬聚氯乙烯管(UPVC)、给水聚丙烯管(PP管)。此外，还有聚乙烯(PE)管，适用于输送水水温不超过40℃，其有关标准遵循《给水用聚乙烯(PE)管材》GB/T13663的规定;交联聚乙烯(PE-x)管:聚丁烯(PB)管，适于输送水水温为一20″–90℃。它们均具有较强的化学稳定性，耐腐蚀，不受酸、碱、盐、油类等介质的侵蚀，管壁光滑，水力性能好，质量较轻，加工安装方便。但共同的缺点是耐温性差、强度较低。因此，在使用上也受到一定的限制。

      给水硬聚氯乙烯管(UPVc)，输送水的温度不超过45℃。UPVC管一般采用承插连接，其中承插粘接适用于管外径20~1601m;橡胶圈连接适用于管外径大于或等于63mm;与金属管配件、阀门等的连接采用螺纹或法兰连接。

       给水聚丙烯管(PP管)，适用于系统工作压力不大于0.6Mpa，工作温度不大于70℃。给水聚丙烯管采用热熔承插连接。与金属管配件连接时，使用带金属嵌件的聚丙烯管件作为过渡，该管件与聚丙烯管采用热熔承插连接，与金属管配件采用螺纹连接。

3PVC管

      实际就是一种塑料管，接口处一般用胶粘接。因为其抗冻和耐热能力都不好，所以很难用作热水管。管材易断裂，遇热也容易变形，大多情况下，PVC管适用于电气穿线管道和排水管道。

4铜管

铜管及其配件品种规格齐全，直径范围大，可从6mm一273mm任意选用。铜管易弯曲、易加工、易改变形状，能满足工程安装中管道布线和互相连接的一切需求。尤其在现场施工中，铜管的临时截断、折弯和打磨等都轻松自如。各种管道和配件既可组装好后运抵现场，也可以在现场l临时安装、效果圆满。

铜是一种质地坚硬的金属，而腐蚀。能在种不同的环境中使用而不损坏。从国外的使用历史来看，许多铜管道的使用时间已超了建筑物本身的使用寿命。因此铜水管是绝对安全可靠的水管。

铜可以说是具有“绿色面孔的红色金属”。铜能抑制细菌生长，保持饮用水清洁卫生。铜制餐饮具历史悠久、无毒无味。

铜管及配件在高温、高压下仍能保持其形状和强度，也不会有长期老化现象。

铜管有一层密实坚硬的保护层，无论是油脂，碳水化合物，细菌和病毒，有害液体，空气或紫外线均不能穿过它也不能侵蚀它污染水质。寄生物也不能栖息于铜表面。但铜管价位高是它的最大缺点，是目前最高档的水管。

5复合材料管

随着我国工业的不断发展和技术改进，在给水排水工程中采用了大量的新材料和新工艺，复合材料的管道在建筑给水工程中得到了广泛的应用。

(1)铝塑复合管道

铝塑复合管道中间层采用焊接铝管，外层和内层采用中密度或高密度聚乙烯塑料或交联高密度聚乙烯，经热熔胶黏合复合而成。该管道既具有金属管道的耐压性能，又具有塑料管道的抗腐性能，是一种用于建筑给水的较理想管材。铝塑复合管一般采用螺纹卡套压接，其配件一般是铜制品，它是先将配件螺帽套在管道端头，再把配件内芯套入端头内，然后用扳手扳紧配件与螺帽即可。耐高温性能良好，施工方便大大的提高了劳动效率。管道由于长期的热胀冷缩会造成管壁错位以致造成渗漏。铝塑管受压时易爆裂。在装修理念比较新的地区，铝塑管已经渐渐的没有了市场，属于被淘汰产品。

(2)钢塑复合管道

钢塑复合管道是在钢管内壁衬(涂)一定厚度塑料复合而成的管子。一般分为衬塑钢管和涂塑钢管两种。钢塑复合管一般用螺纹连接，其配件一般也是钢塑制品。

薄壁不锈钢管

随着国民经济的发展和人民生活水平的提高，薄壁不锈钢水管和不锈钢管件已经成为国内给水管道系统发展的新趋势。满足健康要求的薄壁不锈钢管不会对水质造成二次污染，达到国家直接饮用水质标准的需要。

薄壁不锈钢管是一种可以完全回收利用的水管，不会给予孙后代留下不可以处理的垃圾。

薄壁不锈钢管材料的强度高过了所有的水管材料，极大地降低了水管受外力影响漏水的可能性，大量地节约了水资源。

薄壁不锈钢管材地耐腐蚀性能优越，在长期地使用过程中不会结垢，内壁光洁如故，输送能耗低，节约成本，是输送成本最低的水管材料。

薄壁不锈钢管材料的保温性能是铜材料水管的24倍，大量地节约了热水输送中地热能损耗。

薄壁不锈钢管不会污染高档卫生洁具，避免了洁具上产生不可擦洗地“红印”和“蓝印”。

因为，目前在薄壁不锈钢给水管材、管件领域中，相关同类产品的主要区别是连接方式的不同，所以下面介绍一种最常见最方便的薄壁。

不锈钢给水管材、管件的连接方式-卡压式连接。以带有密封圈的承口管件连接管道，用专用工具压紧管口而起密封和紧固作用的一种连接方式。卡压式管件的基本组成是端部U型槽内装有O型密封圈的特殊形状的管接件。组装时。将不锈钢水管插入管件中，用专用封压工具封压，封压部分的管件、管子被挤压成六角形，从而形成足够的连接强度，同时由于密封圈的压缩变形产生密封作用。管件成本低，适合民用市场的推广，明装工程安装简单，施工速度快。

7给水铸铁管

给水铸铁管具有耐腐蚀性强、接装方便、使用期长(一般情况下，地下铸铁管的使用年限为60年以上)、价格低等优点，多用于DN大于或等于75咖的给水管道中，尤其适用于埋地铺设。其缺点为性脆、质量大、长度小、强度较钢管差。我国生产的给水铸铁直管有低压、普压、高压三种。

近年来在大型高层建筑中，将球墨铸铁管设计为总立管，应用于室内给水系统。球墨铸铁管较普通铸铁管壁薄、强度高，其冲击性能为灰口铸铁管的10倍以上。球墨铸铁管采用橡胶圈机械式接口或承插接口，也可以采用螺纹法兰连接的方式。

8硬聚氯乙烯管(UPVC)

在世界范围内，硬聚氯乙烯管道(UPVC)是各种塑料管道中消费量最大的品种。采用这种管材，可对我国钢材紧缺、能源不足的局面起到积极的缓解作用，经济效益显著。

主要特点:

1、化学腐蚀性好，不生锈

2、内壁光滑，流体输送能力比铸铁管高43.7%

3、价格低廉

4、质量轻，易扩口、粘接、弯曲、焊接

主要应用领域：建筑给排水管道系统、建筑雨水系统

芯层发泡管(PSP)

芯层发泡管是采用三层共挤出工艺生产的内外两层与普通UPVC相同，中间是相对密度为0.7-0.9低发泡层的一种新型管材。在结构上利用了材料力学中Ⅰ型结构原理，具有吸能隔声效果的发泡芯层;

主要特点：

1.较实壁管材可节省原料25%以上，口径愈大时节省原料更多

2.发泡芯层使其内壁抗压能力大大提高

3.发泡芯层能有效阻隔噪声传播，更有利于高层建筑排水系统

4.抗冲击强度显著提高：其环向刚性为普通UPVC管的8倍

主要应用领域:民用建筑的排水系统;工业防护及输送液体;农业微孔灌溉、排灌;

硬聚氯乙烯消音管

UPVC消音管内壁带有六条三角凸形螺旋线，使下水沿着管内壁自由连续呈螺旋状流动;消音管的独特结构可以使空气在管中央形成气柱直接排出，没有必要另外设置专用通气管;消音管使高层建筑排水通气能力提高10倍，排水量增加6倍，噪声比普通UPVC排水管和铸铁管低30-40Db;

应用领域：主要用于排水管道系统，特别是高层建筑排水管道系统

高密度聚乙烯管(HDPE)

高密度聚乙烯管以它的优秀的化学性能、韧性、耐磨性以及低廉的价格和安装费受到管道界的重视，它是仅次于聚氯乙烯，使用量占第二的塑料管道材料;

高密度聚乙烯管(HDPE)双壁波纹管是一种用料省、刚性高、弯曲性优良，具有波纹状外壁、光滑内壁的管材。双壁管较同规格同强度的普通管可省料40%，具有高抗冲、高抗压的特性，发展很快。

       应用领域：广泛用作排水管、污水管、地下电缆管、农业排灌管。

12交联聚乙烯管(PEX)

交联聚乙烯管由于具有很好的卫生性和综合力学物理性能，被视为新一代的绿色管材。

主要特点：

1、不生锈，耐化学品腐蚀性很好

2、质地坚实而有耐性抗内压强度高

3、管材内壁的张力低，可有效地防止水垢

4、管材内壁光滑，流体流动阻力小，水力学特性优良

         应用领域：可应用于建筑冷热水及饮用水管道系统

13铝的复合管(PAP)

铝塑复合管(PAP)是一种集金属与塑料优点为一体的新型管材。

主要应用领域：自来水、采暖及饮用水供应系统用管

外壁和内壁为化学交联聚乙烯，中间为一层约0.3mm薄铝板焊接管，铝管与内外层聚乙烯之间各有一层粘合剂牢固粘接;

         主要特点：耐腐蚀 流阻小 隔阻性好 密度高 安装简便。

14无规共聚聚丙烯管(PP-R)

无规共聚聚丙烯管是欧洲新近开发出来的新型塑料管道产品，PP-R原料属聚烯烃，其分子中仅有碳、氢元素，无毒性、卫生性能可靠。

PP-R在原料生产、制品加工、使用及废弃全过程均不会对人体及环境造成不利影响，与交联聚乙烯管材同辈成为绿色建材。

PP-R管除具有一般塑料管材质量轻、强度好、耐腐蚀、使用寿命长等优点外，还有以下特点:耐热保温弹性好、防冻裂环保性能好线膨胀系数较大，为0.14-0.16mm/m.k。

主要用于：公共及民用建筑用于输送冷热水、采暖系统。

1、现浇板上立管孔洞、穿墙套管预留和防水套管预埋工序流程：

预留孔洞用木盒、PVC管以及刚性防水套管的加工制作→孔洞定位→木盒及套管的固定→浇砼前坐标的复核→浇砼后洞口清理→洞口安全防护。

2、孔洞预留工艺质量要求：

预留预埋套管的位置和标高由安装班组按照施工固化图的坐标、标高进行控制，洞口预留位置根据图纸审核的结果，绘出管道布置图。在混凝土楼板、墙体浇筑前，设置套管留洞，并固定结实防止移位。现浇板上可以使用木盒预留孔洞和PVC管预留孔洞，孔洞预留坐标、标高要正确、排列要成一线、固定要牢固，超过200mm预留孔洞四周要加筋巩固后使用泡沫或胶带填封严密；穿墙套管在砌体施工前全部安装到位，并在砌体施工前向砌体班组移交，砌体施工时不得随意挪动穿墙套管。

孔洞预留工艺：

砼楼板上木盒预留孔洞，排列整齐、固定牢靠，加筋位置准确

砼楼板上UPVC管预留孔洞，位置正确、排列整齐、固定牢靠，临时封填严密

混凝土浇筑前对预留孔洞坐标复核

孔洞预留成型效果图：

砼楼板上预留孔洞上方木板防护到位卫生清理彻底

外立面挑板上预留孔洞整体效果图

3、混凝土内套管预埋工艺质量要求：

室内管道穿过楼板、梁、墙体、基础等处必须设置套管或预留孔洞。在混凝土墙或梁，板上安装套管或预留孔模具必须按照标注的十字线安装。穿梁及楼板套管应采用钢套管，根据所穿构筑物的厚度及管径尺寸确定套管规格、长度，钢套管两端下料平齐，打掉毛刺，下料后套管内刷防锈漆一道防腐。将预制好的套管使用封口胶密封严密作好套管的防堵工作。待支完模板或结构底板筋绑扎好，校对坐标、标高，平正合格后将模具钉牢、套管与附加筋焊接或用铁丝绑扎在周围的钢筋上，绑扎牢固后随土建一次性浇注，等管道安装完毕后把填料塞紧捣实。砼墙内预埋成排钢套管时用电焊组合固定，确保套管间距一致，防腐到位，固定牢靠，间距均匀，封堵严密；预埋上下层套管时，中心线需垂直。穿楼板的套管在套管上焊上横钢筋棍，担在预留孔的地面上，防止脱落。待干管、立管安装完找正后再调整好间隙加填料紧密捣实。套管管径比穿墙管的干管、立管管径大1- 2号。凡受振动或有沉降伸缩处的进出水管的过墙（壁）套管应选用柔性防水套管，套管部分必须都浇固于混凝土墙内。

预埋钢套管制作成型图片

屋面防水套管加工，焊缝平直、光滑，套管高度符合设计和规范的要求

砼墙内预埋用钢套管电焊组合固定，确保套管间距一致，防腐到位

钢套管预埋工艺要求一：

砼墙内钢套管预埋，必须固定牢靠，间距均匀，封堵严密

钢套管预埋工艺要求二：

屋面防水套管安装，必须固定牢固、封堵严密，防腐到位

出屋面管道穿越防水套管时，防水封堵必须严密不漏水

套管预埋成型图片一：

砼墙内钢套管预埋效果图，标识清晰

4、砌体套管预埋工艺质量要求：

空调套管在土建砌筑隔墙前，PVC套管应在穿墙标高部位焊好架铁，按专业施工图坐标、标高尺寸将套管置于隔墙中或者在土建砌筑隔墙时，用砌块找平后用砂浆固定，然后交给土建继续施工。穿墙套管长度=墙厚+墙两面抹灰厚度，穿楼板套管长度=楼板厚度+底板抹灰厚度+地面抹灰厚度+20mm（卫生间、厨房50 mm），穿基础套管长度=基础厚+30mm+30mm（两端各伸30mm）。给排水横、立管套管安装时，把预制好的套管穿好，套管上端应高地面20mm，厨房及厕浴间套管应高出地面50mm，下端与楼板面平。凡有管道煤气的房间，所有套管的缝隙均应按设计要求做填料严密处理。

PVC空调套管制作工艺

UPVC套管码放整齐，下料长度符合要求，管口封堵严密

墙内UPVC套管提前用砼预制，做到坡度、标高控制一次到位

空调套管预留工艺

浇砼前UPVC立管上的套管先作填塞,并保证套管四周的环形间隙一致

卫生间排水支管甩口时，一次把穿墙套管加上

空调套管安装质量要点一

不抹灰墙面UPVC套管安装与墙面平齐

后砌墙上UPVC套管预埋，套管下料时应预留抹灰层厚度，并抹灰完成后冒出墙面10~20mm为宜

空调套管安装质量要点二

UPVC套管冒出抹灰面部分在粉刷前及时磨平

UPVC套管打磨后与装饰面层平齐

1基础知识

01给水工程

（一）室外给水系统的分类

1.以地面水为水源的给水系统

2.以地下水为水源的给水系统

（二）室外给水系统形式：直流给水系统、循环给水系统、循序给水系统

（三）室内给水系统分类：生活、生产、消防

（四）室内给水系统组成：引入管、水表、管路、给水附件、升压贮水设备、室内消防设备

（五）室内给水系统压力组成：H＝H1+H2+H3+H4

    H1＝引入管与最不利环路、最不利点的标高差

    H2＝沿程和局部阻力

    H3＝水表阻力

    H4＝出水水头（采暖循环泵只克服沿程和局部阻力，扬程35-40m）

（六）室内给水方式

1.简单给水方式

2.设置水箱给水方式

3.设置水泵给水方式

4.设置水池、水泵、水箱给水方式

5.分区给水方式

6.气压给水方式

7.变频给水方式

（七）室内给水系统管路图式：上分、中分、下分

（八）室内给水敷设方式：明装、安装（注：埋墙的镀锌钢管应做防腐）

02排水工程

（一）污水及分类：生活、生产、雨雪水

（二）排水体制：合流、分流

（三）排水系统组成：室外、室内

03供暖工程

（一）供暖系统分类

1.按使用热媒不同：热水、蒸汽、热风

2.按循环动力分：机械、自然

3.按供回水方式分：单管、双管

4.按供暖范围分：局部、集中、区域

（二）热水供暖系统的基本形式

1.上供下回双管

2.下供上回双管

3.垂直单管：顺序式、跨越式、可调节顺序式、倒流式

4.单一双管系统

5.水平单管系统

6.分区供暖

7同程、异程

（三）供暖系统主要设备

1.膨胀水箱：（循含泵吸入口）定压、排气、容纳膨胀水、信号作用

2.集气罐

3.伸缩器：（高层使用）波纹伸缩器、套筒伸缩器、自然胀力伸缩器

04通风与空调

（一）空调分类

1.按空气处理设备的设置分：

集中系统：空调机组直接供给各个房间

半集中系统：水冷机组—新风机组／风机盘管

全分散系统：水冷机组—风机盘管

2.按负担室内负荷所用的介质种类分：全空气系统、全水系统、空气-水系统、冷剂系统

3.根据集中式空调处理空气来源分：封闭式、直流式、混合式

4.根据分部分：空调风系统、空调水系统、净化空调系统、制冷设备系统、水冷机组、冷却塔

（二）主要设备：空调机组、新风机组、风机盘管

（三）通风系统：

1.送排风系统：人防、地下室、车库（钢板、玻璃钢）

2.防排烟系统（钢板、玻璃钢、结构风道）

3.除尘系统

05锅炉分类

按用途分：工业、供暖、电站、机车

按提供载热介质分：蒸汽、热水

按结构分：火管、水管、水火管混合

按燃料分：燃煤、燃油、燃气

按燃烧方式分：手烧和机械

按整装方式分：快装、组装、散装

2规范

01给排水及采暖

1.阀门安装前应作强度性试验，从一批中抽10％，若抽取   10％合格率为95％或99.9％均为不合格。强度性试验压力＝公称压力*1.5；严密性试验压力＝公称压力*1.1

2.安装在主干管的起切断作用的闭路阀门应逐个作强度性和严密性试验。

3.管道上的冲压弯头外径应＝弯道外径

普通冲压弯头        焊接钢管

无缝冲压弯头        无缝钢管

焊接钢管DN100 公称直径

无缝钢管 Φ100*4.5 外径*壁厚

螺旋焊管 D109*4.5 外径*壁厚

4.地下室或地下构筑物外墙有管道穿过时应采取防水措施，对于有严格要求的应作柔性防水套管。.

刚性防水套管：一般设计未要求时采用

柔性防水套管：设计要求部位；地下水位较高构筑物；水池

5.管道穿越伸缩缝、沉降缝、抗震缝敷设时应采取下列措施：

（1）加伸缩节：给水、喷洒加橡胶软接头；冷冻水加不锈钢软接头

6.支架位置正确，应埋设平整牢固：

（1）设备、附件应设吊架、支架、托架

（2）末端、弯头、三通

（3）按规范间距均分排布（注：喷洒末端应作防晃支架）

7.固定支架与管道接触应牢靠严密。

8.滑动支架、滑拖和滑槽应留有3-5m间隙。

9.无热伸缩的管道吊架吊杆应垂直安装，有热伸长管道吊架吊杆应向热膨胀方向反向偏向。

10.固定在建筑构筑物上的管道支吊架不影响结构安全。

11.采暖、给水、热水系统立管管卡的设置：

 （1）楼层高度≤5m，每层必须装1个

 （2）楼层高度>5m,每层不得少于2个

 （3）管卡安装高度距地1.5-1.8m，2个管卡匀称

 （4）多层建筑给水、排水管径大于25mm时立管可以不加支架，但排水立管最底层应加管墩。

 （5）排水铸铁、给水镀锌钢管立管应把支架做成落地卡。

12.有伸缩管道应加套管,采暖、热水、冷冻、冷却、凝结水穿墙、楼板应加套管，给水、消防、喷洒、排水不必要加。

13.给水管道：镀锌钢管≤DN100螺纹连接，>DN100法兰或卡箍连接；给水塑料管和复合管可以采用橡胶圈接口、粘接、热熔、专用管件与法兰；给水铸铁管：水泥粘口或橡胶圈；铜管：专用接头或焊接

13.螺栓拧紧后，突出螺母长度≤螺杆直径的1／2，螺纹连接应外露2-3扣。

14.给水立管和装有大于等于3个的配水点支管始端均应安装可拆卸的连接件（如活接头）但若有水表、法兰阀门均不需加。

15.冷热水：上热下冷，左热右冷。

16.防腐处理：埋地排水铸铁管：沥青防腐；埋地钢管（包括镀锌钢管）：三级防腐。

17.水箱溢水管和泄水管应设在排水附近但不得与排水管直接连接。

18.立式水泵减震不应采用弹簧减震器。

19.室内排水管材：U-PVC排水管、铸铁管、混凝土管、组成洗脸盆和饮用喷水器到共用水封之间和连接卫生器具排水短管处可用钢管。

带1个大便器的支管：DN100，带1个大便槽的支管：DN150，接3个以上卫生器具支管：DN75

20.室内雨水管：给水铸铁管、给水塑料管、镀锌钢管、黑管（内防腐）

21.立管检查口每隔一层加一个，最底层和最高层带卫生器具必须加。

22.排水立管和主干管（如入户管）应作通球试验，球直径》排水管道直径的2/3。U-PVC排水立管应加伸缩节或三通（带伸缩节）和阻火圈（或防火套管）。伸缩节间距不大于4米。

23.连接2个或2个以上的大便器或3个或3个以上的卫生器具横管应设扫出口。（清通设备）

24.水平管与水平管道，水平管与立管应采用45度三通或45度四通，90度斜三通或90度斜四通。立管与排水管应采用2个45度弯头或曲率半径不小于4倍管径的90度弯头（TY三通）。

25.排水通气管高出屋面300mm,必须大于积雪厚度（非上人屋面）北京规定为600mm。

26.通向室外排水管穿墙或基础必须下反时，应采用45度弯头或三通，并应在垂直管段设扫出口。

27.室内热水分为：全循环、半循环、不循环。热水管道应尽量利用自然补偿热伸缩（弯头、方形胀力）

28.水管道应进行冲洗，罐体不作水压试验只做灌水试验。热水供回水、集水缸、分水缸、热水箱等均应作保温。敞口水箱应作满水试验，密闭水箱应作水压试验。

29.卫生器具安装应采用预埋螺栓或膨胀螺栓固定。卫生器具应作满水试验和通水试验。

给水管道距地高度：洗脸盆450mm,座便器250mm,浴盆670mm,淋浴器1150mm,蹲便器（手动自闭式）600mm,立式小便器1130mm,挂式小便器1050mm

30.室内采暖钢管：焊接钢管≤DN32螺纹连接，>DN32焊接

31.管道坡度：汽水同向热水管道、蒸汽管道和凝结水管道坡度千分之三，不得小于千分之二。汽水逆向流动，热水管道、蒸汽管道坡度大于等于千分之五。散热器支管坡度等于1％，坡向应利于排水和泄水。

32.平衡阀和调节阀（系统主干管）都具有方向，具有压力区间。

33.方型补偿器应有整根无缝钢管煨制。

34.散热器支管长度>1.5m时应安装管卡。

35.上供下回系统的热水干管变径应顶平偏心连接，蒸汽干管变径应底平偏心连接。

36.高温水（110-130℃）加法兰或法兰阀门。

37.非高温水吊顶里的管道最好不用活接头，而用法兰阀门或丝扣阀门加一对法兰。

38.散热器带足片，14片以下2个腿，14片以上3个腿。20片以上拉条。

39.过滤器：水泵入口处加，较小。

40.除污器，采暖系统整个楼、换热站、锅炉房回水管家除污器，较大。

除污器一般须加旁通管。主要清通、易坏设备均应加旁通附件。

02通风空调

1.工程中所选用的外购风管，还必须提供相应的产品合格证明文件或进行强度和严密性的验证。

2.通风管道规格的验收，风管以外径或外边长为准，风道以内径或内边长为准，非规则椭圆形风管参照矩形风管，并以长径平面边长及短径尺寸为准。

3.镀锌钢板及各类含有复合保护层的钢板，应采用咬口连接或铆接，不得采用影响其保护层防腐性能的焊接连接方法。

4.风管的密封应以板材连接的密封为主，可采用密封胶嵌缝和其他方法密封。密封胶性能应符合使用环境的要求，密封面宜设在风管的正压侧。

5.风管材质：普通钢板、镀锌钢板、不锈钢板、硬聚氯乙稀、有机玻璃钢、无机玻璃钢（相应的玻璃布层数不少于规范规定，其表面不得出现反卤或严重泛霜）

6.防火风管的本体、框架及固定材料、密封材料必须为不燃材料，其耐火等级应符合设计的规定。

7.复合材料风管的覆面材料必须为不燃材料，内部的。

海南省建设工程专业计价依据与其他行业专业

计价依据界限及使用范围

一、市政工程使用范围

城、镇范围内的市政工程，包括土石方、道路、桥梁（单跨度100m以内）、隧道、管网（指市政道路给水管道、污水管道、废水管道、雨水管道、燃气管道、管件阀门、附件、管道附属构筑物和城、镇供水泵站墙外皮至集水池的输水管道（主管道）以及管网措施项目）、污水处理、生活垃圾处理、道路照明、钢筋制安、拆除工程、市政工程措施项目。

其中要求注意的有：

1.小区、公园、街巷、乡村内、室外混凝土道路、沥青混凝土道路、透水混凝土人行道、混凝土底层面层人行道、各类球场的结构层和停车场项目，执行建设主管部门发布的现行市政工程计价依据。

2.小区、公园、街巷绿地的水刷石、洗米石、卵石、透水砖（石）石质碎拼和彩色压模艺术地坪面层的小型（宽度2.50m以内）道路项目，执行建设主管部门发布的现行园林绿化工程计价依据。

3.城、镇范围内的道路土石方，包括小区和室外管网土石方工程，执行建设主管部门发布的现行市政工程计价依据。

4.城、镇范围内道路两侧的市政供水工程和城、镇供水泵站墙外皮至集水池的输水管道（主管道）执行建设主管部门发布的现行市政工程计价依据。

5.市区、小区、公园和街巷或乡村的生活给水工程和园林绿化的给排（污、废）水管道工程项目，执行建设主管部门发布的现行安装工程计价依据。

注：如排（污、废）水工程采用混凝土管、玻璃夹砂管、双壁波纹管，安装工程没有相应计价依据）。

6.市区、小区室外砌筑或混凝土电缆沟项目，包括、土石方、模板、钢筋、盖板、垫层、抹灰等），执行建设主管部门发布的现行建筑工程计价依据。

7.城、镇范围内桥梁单跨度100m以内项目执行建设主管部门发布的现行建筑工程计价依据；

二、其他工程项目使用范围

1.城、镇界限之间和自然村界限之间道路工程、执行省交通主管部门发布的计价依据。

2.河道、河堤、水库项目，执行省水务主管部门发布的计价依据。

3.梁单跨度100m以外项目，执行省交通运输主管部门发布的计价依据。

   三、安装工程界限及使用范围

    1.房屋建筑的电气设备安装工程室内外划分，建筑物墙外墙皮墙外皮1.5m为界。交流电压10KV以下（含10KV）的电气设备安装工程项目执行建设主管部门发布的电气设备安装工程计价依据；交流电压10KV以上（不含10KV）的电气设备安装工程项目执行电力行业部门发布的计价依据。

    2.房屋建筑的给水管道室内外划分，以建筑物墙外皮1.5m为界，建筑物入口处设阀门者以阀门为界。执行建设主管部门发布的现行给排水工程计价依据。

    3.房屋建筑的排水管道室内外以出户第一个排水检查井为界。执行建设主管部门发布的现行给排水工程计价依据。

    4.房屋建筑的给排水管道与工业管道界线划分，以与工业管道碰头点为界。执行建设主管部门发布的现行给排水工程计价依据。

    5.设在建筑物内的水泵房（间）管道以泵房（间）外墙皮为界。泵房（间）内管道和管件项目，执行建设主管部门发布的现行工业管道工程计价依据；泵房（间）外墙皮以外项目，执行建设主管部门发布的给排水工程计价依据。

6.锅炉房、各种机（泵）房（包括工业、生产、生活、消防泵房）、站内、人防区域内的各种套管项目，执行建设主管部门发布的现行工业管道计价依据。

7.各种锅炉设备安装项目，执行建设主管部门发布的现行计价依据。

8.以有线接入方式实现与通信核心网络相连的接入网以及用户交换系统、局域网、综合布线系统等各类用户网的建设工程项目，执行建设主管部门发布的现行计价依据。

 9.以有线通信网络相连的接入网前端的通信网络工程项目，执行国家行业部门发布的现行计价依据。

 10.电压等级10KV以上的电缆及架空线路项目，执行国家行业部门发布的现行计价依据。

                                                      2022年2月28日

(一)管道工程质量控制要点：

1、首先工程部管理人员应加强对所涉工程的设计、施工和验收规范的学习，并把良好的学习氛围影响到监理及施工单位中，在具体工序开始前做好对相关施工单位的技术交底。

2、管道工程的质量控制首先在于设计图纸的审核，不能把图纸会审仅仅当作交给施工单位的一项走过场式的任务，而应落实在工程部自身认真地看图、审图及提出变更意见。

3、如管线综合工作是由自身组织开展的，则应及时提交相关结果，并划定一定区域以“样板区”的形式进行试行，评审后才能大面积展开施工。

4、结合监理严把施工方案报审关、材料进场关和隐蔽验收关。

(二)给排水管道安装

1、室内给排水管道的安装首先应确定结构预留（埋）的方式：无论采用何种规范允许的套管进行预留（埋），都应以防止渗漏、便于安装、位置准确为原则。贯穿楼板的管道一般建议用套管安装的方式而不是留洞后封堵，原则上不建议采用直接埋于楼板上的止水节。

2、公共区域的给水及雨水管一般在管道水井内，首先应着重审查楼板封堵方案以确定立管工序和工艺，其次检查管道井翻边高度，是否设置了地漏和立管，再次是检查立管的承重支架设置及出屋面管道的严密性，最后是检查门厅、架空层等公共部位吊顶上管道检修等方面的可操作性。

3、地下室空间的管道除做好管线综合，注意其与其他风管桥架的协调关系外，还应注意管箍大小应与管径匹配，木枕胶垫应符合规范及标准图，给水管建议做保温防止结露，地下室出墙管应切实做好支墩（架）防沉降拉脱等。

4、室外给排水管因根据环境情况选好管材，按规范和标准图做好管道基础，检查井、阀门井与环境位置应协调（不应由管道走向决定井位走向），并注意各类管道与井位交接处的细部收头处理。

管道安装案例：



打开凤凰新闻，查看更多高清图片

卫生间设计—案例：

存在问题：卫生间地面排水地漏设置在卫生间中间区域，地面可能在中间区域积水，中间区域装饰面层排版不美观。

改进措施：施工图评审阶段应按“地漏的设置位置应与地面材料排版相结合，并保证排水顺畅。”要求评审。地漏应设置在马桶附近墙体阴角处。

(三)管道支、吊架体系

支架体系节点说明（一）：

1、支架的重要性：支架是安装设备管道的基础。

2、支架要制作精细，最好预制、机械加工、结构正确、拼接规整、焊接良好、防腐到位，根据图纸要求确定支架的形式结构制作尺寸，采用集中加工制作，工厂化生产。安装要做到布置合理、位置正确、标高一致、安装牢固。

3、按图纸要求放线定位安装固定，确保水平标高中心的准确。

4、安装位置直线管段，支、吊架的间距应根据规范确定，管道和设备连接处、弯头的两边、两个接口之间应设支架。

支架形式：

支架间距：

支架安装间距表：直线管段，支、吊架的间距应根据不同材质应符合下列表中的规定：

5、支架设置除满足施工规范的表中所规定的要求外，还应在穿墙、上下返的弯头加设支架、和设备连接、水平的弯头、管道的连接处也应设置支架。

6、采暖、给水及热水立管的钢管管卡安装，层高≤5m，每层1个，层高>5m，每层不得少于2个。管卡安装高度，距地面1.5～1.8m；两个以上管卡，匀称安装。

7、大口径的阀门和部件处应专设支架，不得以管道承重。

8、管道井立管应加装承重支架

管道井内的立管安装，应合理设置承重支架和支座。对有热伸长的立管除了考虑其本身重量外，还应改虑管道的内压力，补偿器的反力等受力因素。对按规定设置的固定支架应有足够的承重能力。

9、管道井内的立管承重支架，DN≤200的立管每5层设置一个。

10、穿越建筑物变形缝时两侧应设置伸缩软接头及固定支架。

标准承重支架节点图：

几种常见管道支架：

套管及封堵：

管道穿过墙壁和楼板，应设置铁皮或钢制套管。安装在楼板内的套管，其底部应与楼板底面相平，其顶部应高出装饰地面20～50mm；安装在墙壁内的套管，其两端应与墙饰面平。管道与套管的间隙，单面大于10mm，并应用耐热保温材料(如石棉绳)塞紧。

管道穿越伸缩缝及防火隔离带管道穿越地下外墙应加防水套管，穿越建筑物变形缝时两侧应设置伸缩软接头及固定支架，穿越防火隔离带应设置防火套管。

几种常见的套管及封堵方式：

安装工程缺陷：

本文来源于互联网，暖通南社整理编辑。

分享：

 工程的细部做法得当和处理到位会弥补工程缺陷、给工程添彩并给人带来美感。反之，不仅影响使用功能和装饰装修的整体效果，而且带来视觉污染。

目前，优质工程中许多细部做法因大力提倡已固定并普遍被接受，但其带来的对使用功能和装饰装修整体效果的影响和视觉污染等问题常被忽视。重新认识这些问题及改进有关做法一定会改善工程观感质量、完善使用功能并增加建筑装饰装修的美感。

装饰装修

01地漏和地漏周边地面做法

（1）《全国民用建筑工程设计技术措施》规定地漏顶标高应低于地面5~10mm，地面应以1.0%的坡度坡向地漏，现行验收要求地漏应低于排水表面，旧规范要求和施工的通常做法是地漏顶（地漏箅子）标高应低于地面5mm。地漏的作用是排除由地面的坡度和坡向引导到地漏处的水，因而收集和汇集水的功能是由地面的坡度和坡向来完成的（一般设计是地面向地漏找0.5%~1.0%的坡度），地漏不具有收集和汇集水的功能，只具有泄水的功能，因此，只要地漏不高于安装处的地面，水就能从地漏箅子流下排出。所以新的规范标准不再强调地漏顶标高应低于地面5mm。由于地漏是唯一在地面完成之前安装的卫生器具，所以控制地漏顶的标高特别困难和重要，宁低勿高成为首选。

（2）地漏在不用于排水时也是地面的一部分，尽管其安装位置一般比较隐蔽。若地漏顶面比周围地面低5 mm，则该处即为不合格地面，使用起来非常不舒服，特别是在室内穿拖鞋的情况下。如何既保证地漏的排水作用又满足地面作用呢？实际上从以上分析可知，地漏表面不必非低于地面5mm也能满足排水的功能，只须比地面低即可，这样既排了水又符合建筑地面和给排水验收规范的要求。那么低多少呢？0.5mm! 众所周知板块地面板块之间的接缝高低偏差施工验收规范是有具体要求的，一般瓷砖的允许偏差为0.5mm，参照此要求只要地漏的顶面比地面低0.5mm以内，就能既满足地漏的排水功能又能满足地面功能要求。

（3）设置地漏的地面应以地漏为分区最低点，地面按设计坡度和坡向均匀坡向地漏。在有些标准给出的地漏做法中，临近地漏沿口30~50mm处采用3%~5%的坡度突然变坡，这样设计是想满足地漏顶标高应低于地面5~10mm的要求，但实际上最多低2.5mm，且这种做法不正确。特别是有些创优工程和鲁班奖工程，将地漏所在的整块地板砖或将地漏周围100~200mm左右地面整体套割或拼割，采用远大于地面坡度的坡度坡向地漏。这两种做法看似重视地漏的使用功能，实际上是不了解地漏工作原理，造成地面质量不符合要求。临近地漏处不应突然变坡，突然变坡虽然看似有利于排水和汇集水流，但是溅水和漏水不是仅在如此小的一个范围内，地漏排除的是整个分区地面污水，所以，突然变坡的实际效果与想象中不同。此外，变坡处的地面质量则不符合地面平整度要求。

（4）地漏的外观和颜色应根据地面装饰情况选择，板块地面应选择方形为宜，地漏的边与板块边平行；整体地面选择圆形为宜，施工做法和视觉更舒服和协调。地漏颜色应与地面的颜色一致或者协调，不应颜色反差过大，造成颜色的视觉污染，因此，地漏的设置应尽量避免引起视觉关注。此外，有些工程把地漏所在的板块整体换色，特别是换成反差很大的颜色进行套割处理，虽然做得很精致，目的也是希望通过精致和有色彩反差的做法为地漏安装增色，但是只会带来相反的效果。

02套管和管根部处理

（1）规范规定管道穿过墙壁和楼板，应设置金属或塑料套管。安装在楼板内的套管，其顶部应高出装饰地面20mm；安装在卫生间及厨房内的套管，其顶部应高出装饰地面50mm，底部应与楼板底面相平；安装在墙壁内的套管其两端与饰面相平。穿过楼板的套管与管道之间缝隙应用阻燃密实材料和防水油膏填实，端面光滑。穿墙套管与管道之间缝隙宜用阻燃密实材料填实，且端面应光滑。

（2）目前安装工程做法中，有许多工程特别是优质工程，不论管道材质如何，也不论管道穿楼板还是穿墙壁，除了采暖管道，其他管道基本未加套管或者套管与管道之间缝隙未用阻燃密实材料填实，特别是在空间狭窄的管道井、吊顶、地下室内的管道，显然不符合规定。有些工程为了弥补穿墙管道未加套管或者穿墙洞口不整齐的缺陷，采用加装管道穿墙洞口盖的方法处理，虽然装饰盖遮盖了缺陷，但是装饰盖没有密封作用，墙两侧仍是通气的，房间的密封性和私密性大大降低，而且也不符合规定；有些工程则为了弥补未加穿楼板套管的缺陷，做一个假套管，这既不满足使用功能的要求，也不符合规定。

（3）安装套管的目的是为了管道安装和维修的便捷，管道的坡度和坡向以及水平度和垂直度的控制和保证采暖管道能自由伸缩，所以管道和套管之间应有一定的缝隙，便于施工和填实，一般采用比管道大两号的短管做套管，小直径的管道和套管之间的缝隙一般在5~10mm，大直径的在10~20mm。

（4）管道应位于套管的中心，许多工程的管道经常发生偏心现象；有防水要求的房间套管外壁常因防水施工污染或者防水材料未能被地面遮盖住，为了弥补缺陷，许多工程常在套管根部再做一个大管墩遮盖，特别是采用与地面和墙面颜色不一致的材料制作的管墩遮盖，这样的做法导致：1）观感质量下降，因为套管不是增彩的点，明装的管道尚且不能被人们接受，况且大管墩及颜色不一致甚至颜色反差很大，且越大越会引起视觉关注；2）一旦发生维修情况，必须破坏管墩，给维修带来不便；3）为清理地面带来不便；4）大管墩遮盖了套管，影响密封情况，甚至不再做阻燃密封或者防水密封，这将导致套管的防水性能降低和房间的私密性降低。所以，套管安装一定要精心，不论是否偏心，封堵一定按规定做，套管及其顶端的平面可采用与地面颜色相同的油漆涂刷，减轻视觉关注和色彩污染。

03盥洗台面进深尺寸

（1）盥洗台的长度尺寸受卫生间尺寸和布置的限制往往是一定的，而进深尺寸自由度较大，有些工程特别是有些公共建筑和高档工程卫生间的盥洗台的进深尺寸做得很大，外观大气、豪华，若与洗手盆或者洗脸盆以及配水点的尺寸不协调，不符合人体工程学的尺寸要求和使用习惯，会大大影响使用功能和清洁工作，甚至污染衣服和鞋。普通工程卫生间盥洗台的主要功能是洗涤和大小便后的洗手，高档工程卫生间盥洗台的功能还有整理和化妆的功能。

（2）盥洗台配水点的出水口应进入盆沿20 mm以上，否则在打开和关闭时，水会顺势滴落到盥洗台上溅湿台面，进入盆沿的距离应以正常打开配水点时，水流流到排水口范围内为限。进入过大水会流到盆底的前部，达到一定的出流速度时水会飞溅出来，溅湿台面和衣服。所以配水点的具体安装尺寸应根据配水点的水头压力头、配水装置的类型、配水点距盆底的距离和盆底的形状等确定。

（3）洗手盆和洗脸盆等的宽度尺寸在制作时已经考虑了人体工程学的要求，即在单独安装时人自然站立向前弯曲洗手和洗脸，既不会造成身体不适，又不会溅湿衣服前襟和衣袖，由于增加台面实际上增加了盆的宽度，从而造成盆宽和水嘴、水嘴和盆沿之间的尺寸不符合人体工程学的要求，人在使用时就会感觉身体不舒服，同时可能还会溅湿衣服前襟和衣袖。

（4）盥洗台面与盆的安装关系有3种，一是盆沿低于台面（在台面下部隐蔽安装），二是盆沿与台面平齐，三是盆沿高于台面（盆嵌在台面上），无论哪一种安装关系实际上都增加了盆的宽度，所以应尽量减少盆沿与台面前沿的距离。

（5）有盥洗台面后，配水点的开关也应前移。有些工程采用长脖水嘴，虽然洗涤时没有不方便，但是开关水嘴时仍感不方便——向前够着开关水嘴，这就是配水点和卫生器具的配合问题没有处理好，影响了使用功能。

（6）盥洗台面不能过宽，过宽时人在自然站立状态下化妆时会看不清面部，从而过度前倾会感到不舒服和可能造成台面碰到衣服。因为人在镜子中看到自己的影像是两倍于自己与镜子的距离，正常视力的人在0.3~0.5 m的距离看细节较清楚，超过这一距离范围就不清楚了，因此当台面宽超过0.5 m时，人靠自然站立前倾弯曲的状态就不能很好调节人与镜子的距离，进而调节人与影像之间的距离。

（7）台面宽度的设置还应考虑使用场所。根据使用需求，高档场所台面宽度可适当放宽；普通卫生间台面宽度不宜设置过宽。



---

前言

日本Rebro（莱辅络）是一款专门为建筑机电设备专业开发的BIM软件，应用于建筑机电工程的三维设计，并且适用于建筑、结构、给排水、暖通、电气五大专业，具有制作3D模型、动画漫游、精细化施工图、工厂化加工图、材料统计等功能，操作便捷，兼容各类BIM软件，为设计与施工单位间信息交流搭建桥梁。

软件是由北京东洲际技术咨询有限公司于2014年引入中国市场并对其进行汉化及本地化开发。

1、具有自主知识产权的图形引擎及绘图平台，不需要任何第三方图形平台软件支持，无版权纠纷风险。

2、对硬件配置要求不高，可在常规电脑运行大体量模型。

3、可独立完成建模、碰撞检测、管线综合调整、路径动画制作、可视化交底、单双线出图等功能，其他类BIM软件均不能独立完成以上功能。

4、能根据预算规则统计精确的预算量，内置机电施工工艺可根据不同施工工艺生成管道下料单、材料计划。

5、Rebro（莱铺络）绘图、建模效率高、出图方便、机电功能应用深入，能大幅提高BIM工作效率并大幅提高BIM交付物质量真正实现BIM落地应用。

【Rebro自由画模操作】

与Revit总体对比

与Revit操作对比

Rebro操作手册

注：完整版操作手册置顶下载



注：本文Rebro介绍只是一部分，更多软件介绍及课程学习，请移步官网

http://www.rebro.com.cn/

给水部分

一般地下地下全部采用PP-R或PVC-U塑料管或衬塑钢管

1、先数给水入口处及室内的给水器具（如阀门、水表等），根据管径不同分开统计。

2、算量时先算干管，再算立管，最后算支管；根据管径不同合计处其总量；变径点选在有接管的地方或是接了设备的地方。

3、一般情况下室外进户预留1.5m，接用水设备（如洗脸盆、大便器、洗涤盆等）的短立管每个接点高度按0.3m考虑。

4、算完量时需把穿墙、穿楼板套管数出来，如果是钢管的情况下需算其支架重量及除锈刷油面积（32及32以下的钢管和所有的塑料管不用算支架因为定额里综合了）；若是室外的或是地沟内的给水管道应按图纸说明上的要求计算保温体积。

5、套价时一般都看上设计说明，说明上说用什么管，就套什么管材；说明上说刷几遍漆就套几遍漆；说明上说做什么保温就套什么保温；最后的给管道冲洗一遍（所有饮用水都需冲洗）。

给水入户干管的计算

1、数给水入户的入户装置（一般按标准图集进行数，如没有写图集就按图上画的数，切记入户的管子多大规格，所有的入户装置为多大规格，一般为阀门、水表等）

2、入户不同干管的长度=1.5（为外墙皮预留的）+干管图上量出的长度（砖混楼在一层地沟图上量，砖混楼一般干管在地沟里安装，高层结构在地下一层图上量，一般在地下一层顶板下安装）

3、室外1.5米管道的挖土方（一般如安装和土建是一个单位施工的，不给计算）

给水立管的计算

1、立管的长度=1.5（为干管入户的标高）+每一层的层高*层数（一般看系统图就可算出）

2、立管上的阀门（阀门规格与立管的规格相同）

3、立管穿楼板套管（多大规格的立管套管为多大规格）

给水支管的计算

1、给水支管的长=图上从管井量出的水平段长度+返到地面垫层里的高度+0.3*所接给水设备的个数（在计算给水支管时一定要按系统图上标明的规格分开进行计算，一般都在给排水大样图上画）

2、穿墙套管（一般为管井中的立管接出的支管处有此套管）

3、给水支管上接的对应规格的水表、阀门（在套定额时一般水表里包括一个阀门，所以此处的阀门不需再进行套定额了）

给水工程套定额的项目

1、各种规格的给水管子

2、各种规格的阀门

3、各种规格的水表、

4穿楼板套管

5、穿墙套管

6、管道冲洗

7、室外1.5米给水管道的挖土方

排水部分

一般±0.000以下及出屋面的排气管采用铸铁管，±0.000以上采用U-PVC塑料排水管

排水工程分有压排水管道和无压排水管道（在高层建筑中排地下集水坑中的水所用的排水管道为有压排水管道，一般民用的排水全部为无压排水管道），高层建筑中有地下和地上全部采用铸铁排水管的，需好好看图纸的说明。

1、排水工程里需数地漏的个数，洗脸盆、洗菜池、坐便器、淋浴器等（一般一层为铸铁地漏，二层以上为塑料地漏需分开进行统计）洗脸盆等都给水里数就不用数了，只数一次就好；排水管道上有检查口，但是在算量里就不用数了（定额里都考虑了）；，如果是铸铁的需除锈刷油。

2、排水管一般不和给水及采暖管一起走，它是独立的，直接排入市政排水管网；一般情况下首层和其他层分开计算，正负0以下及出屋面的均采用铸铁管道，正负0以上的一般都采用塑料管；而且首层为独立外排，不与其它层共排；排水短立管上接大便器的立管长度都按0.5米考虑，具体管径一般接大便器的管径都是等于100的，接其它排水设备的（具体看系统图上标注的）。

3、排水支管：一般卫生间都是从楼板下50CM处接出接至楼地面处和排水设备相连，（所以短立管按0.5米考虑）厨房一般是从楼板上30CM处接出，不需上返的太高一般按0.3米考虑

铸铁干管及±0以下立管的长度计算为：

A、铸铁干管及±0以下立管的长度为=3米（室外预留）+一层图上从外墙皮量至立管处的尺寸+系统图上标明的排水管底的标高（一般为1.7米）

B、排水干管室外3米的土方工程量（一般安装和土建为一个单位施工的也不给计算）

排水塑料立管的长度计算为：

立管长=各立管的总高度（各立管每一层的层高*总的层数）*立管的数量

出屋面铸铁管的长度计算为：出屋面铸铁管长=1米（一般出屋面管为1米，看系统图上标的尺寸进行计算）*立管的数量屋面铸铁风帽一般在土建中按“个”计算

排水支管的长度计算为：

排水支管应按系统图上标明的尺寸分开计算，一般接大便器的排水管径大一些，接其它设备的管径比较小一些，对照上给排水大样图和系统图将各种规格管子分开计算。卫生间排水支管长度=在平面图上将各种规格管子的长度量出+0.5米*接排水设备的数量厨房排水支管长度=在平面图上将各种规格管子的长度量出+0.3米*接排水设备的数量（一般就为1个洗菜池）地下部分及出屋面部分管道的除锈、刷油需从五金手册上查出其除锈、刷油工程量地面扫除口在图纸上看如有就计算

排水工程套定额的项目：

1、地下部分的各种规格铸铁管

2、地上部分各种规格的塑料管

3、一层的铸铁地漏

4、二层以上的塑料地漏

5、各种卫生设备的安装

6、排水管道的支架不计算因为在塑料管道中已考虑7、地下排水管道的除锈、刷油

8、室外3米排水管道的土方开挖工程量、回填工程量采暖工程（切记是两根管，一根供水管，一根回水管，计算管道、穿楼板套管等都是两个）





本次为大家共享下载的规范是《GB50038-2005(2023年版) 人民防空地下室设计规范》，本次局部修订系根据住房和城乡建设部《关于印发（ 2017 年工程建设标准规范制修订及相关工作计划〉的通知》（建标〔2016 〕248 号）及《住房和城乡建设部标准定额司关于同意国家标准〈人民防空地下室设计规范〉由修订调整为局部修订的函》（ 2021 14)的要求，由中国建筑标准设计研究院有限公司会同有关单位对《人民防空地下室设计规范》GB 50038-2005 局部修订而成。
本次局部修订的主要技术内容：修改和补充了不同防空地下室类型的适用参数、结构材料强度综合调整系数、柴油电站设置要求，增加了移动电站与设有滤毒通风的防空地下室结合设置的要求，以及人员出入口的设置要求。

1. 0. 1 为使人民防空地下室（以下简称防空地下室）设计符合战
时及平时的功能要求，做到安全、适用、经济、合理，依据现行的《人
民防空工程战术技术要求》制定本规范。
1. 0. 2 本规范适用于新建或改建的属于下列抗力级别范围内的
甲、乙类防空地下室以及居住小区内的结合民用建筑易地修建的
甲、乙类单建掘开式人防工程设计。
1 防常规武器抗力级别5 级和6 级（以下分别简称为常5 级
和常6 级）；
2 防核武器抗力级别4 级、4B 级、5 级、6 级和6B 级（以下分
别简称为核4 级、核4B 级、核5 级、核6 级和核6B 级）。
注·本规范中对“防空地下室”的各项要求和规定，除注明者外均适用于居住小区
内的结合民用建筑易地修建的单建掘开式人防工程。
1. 0. 3 防空地下室设计必须贯彻“长期准备、重点建设、平战结
合”的方针，并应坚持人防建设与经济建设协调发展、与城市建设
相结合的原则。在平面布置、结构选型、通风防潮、给水排水和供
电照明等方面应采取相应措施使其在确保战备效益的前提下，充
分发挥社会效益和经济效益。
1. 0. 4 甲类防空地下室设计必须满足其预定的战时对核武器、常
规武器和生化武器的各项防护要求。乙类防空地下室设计必须满
足其预定的战时对常规武器和生化武器的各项防护要求。
1. 0. 5 防空地下室设计除应符合本规范外，尚应符合国家现行有
关标准的规定。

内容简介

本规范共分七章和八个附录，其主要技术内容有：1 总则；2 术语和符号；3 建筑；4 结构；5 采暖通风与空气调节；6 给水、排水；7 电气。

1．0．1 为使人民防空地下室(以下简称防空地下室)设计符合战时及平时的功能要求，做到安全、适用、经济、合理，依据现行的《人民防空工程战术技术要求》制定本规范。

1．0．2 本规范适用于新建或改建的属于下列抗力级别范围内的甲、乙类防空地下室以及居住小区内的结合民用建筑易地修建的甲、乙类单建掘开式人防工程设计。

1 防常规武器抗力级别5级和6级(以下分别简称为常5级和常6级)；
2 防核武器抗力级别4级、4B级、5级、6级和6B级(以下分别简称为核4级、核4B级、核5级、核6级和核6B级)。
注：本规范中对“防空地下室”的各项要求和规定，除注明者外均适用于居住小区内的结合民用建筑易地修建的单建掘开式人防工程。

1．0．3 防空地下室设计必须贯彻“长期准备、重点建设、平战结合”的方针，并应坚持人防建设与经济建设协调发展、与城市建设相结合的原则。在平面布置、结构选型、通风防潮、给水排水和供电照明等方面，应采取相应措施使其在确保战备效益的前提下，充分发挥社会效益和经济效益。

1．0．4 甲类防空地下室设计必须满足其预定的战时对核武器、常规武器和生化武器的各项防护要人民防空地下室设计规范 GB 50038-2005 页码，2/201
求。乙类防空地下室设计必须满足其预定的战时对常规武器和生化武器的各项防护要求。

1．0．5 防空地下室设计除应符合本规范外，尚应符合国家现行有关标准的规定。

规范目录

公告
前言
1 总则
2 术语和符号
2.1 术语
2.2 符号
3 建筑
3.1 一般规定
3.2 主体
3.3 出入口
3.4 通风口、水电口
3.5 辅助房间
3.6 柴油电站
3.7 防护功能平战转换
3.8 防水
3.9 内部装修
4 结构
4.1 一般规定
4.2 材料
4.3 常规武器地面爆炸空气冲击波、土中压缩波参数
4.4 核武器爆炸地面空气冲击波、土中压缩波参数
4.5 核武器爆炸动荷载
4.6 结构动力计算
4.7 常规武器爆炸动荷载作用下结构等效荷载
4.8 核武器爆炸动荷载作用下常用结构等效静荷载
4.9 荷载组合
4.10 内力分析和截面设计
4.11 构造规定
4.12 平战转移设计
5 采暖通风和空气调节
5.1 一般规定
5.2 防护通风
5.3 平战结合及平战功能转换
5.4 采暖
5.5 自然通风和机械通风
5.6 空气调节
5.7 柴油电站的通风
6 给水、排水
6.1 一般规定
6.2 给水
6.3 排水
6.4 洗消
6.5 柴油电站的给排水及供油
6.6 平战转换
7 电气
7.1 一般规定
7.2 电源
7.3 配电
7.4 线路敷设
7.5 照明
7.6 接地
7.7 柴油电站
7.8 通信
附录A常用扩散室、扩散箱的内部空间最小尺寸
附录B 常规武器地面爆炸动荷载
附录C 常用结构构件对称型基本自振频率计算
附录D 无梁楼盖设计要点
D.1 一般规定
D.2 承载力计算
D.3 构造要求
附录E 钢筋混凝土反梁设计要点
E.1 承载力计算
E.2 构造要求
附录F 消波系统
附录G 浅埋防空地下室维护结构传热量计算
附录H 深埋防空地下室维护结构传热量计算
本规范用词说明

施工图会审是一项极为细致的技术工作，其综合性很强。要审核好图纸，除了审图者认真看图外，还与审图者自身素质有关。

审图者的综合素质，包括对设计图看图能力；对各相关设计、施工规范的理解和认识；对施工工艺和施工方法现场经验的积累；对建筑、结构的认识；对给排水专业相关边缘专业的认识；对建筑设备的交叉施工及各种管道综合布置的避让的处理。

只要我们在工程实践中不断地提高以下几点知识和技能，就一定能提高审图水平，更多预见性地解决施工图中存在的问题确保工程质量。

施工图审查要点：

现将建筑给排水、消防、人防工程供水系统审图的几个大原则和按图纸目录分述的要点介绍如下。

1、审图的原则

(1)设计是否符合国家有关技术政策和标准规范及《建筑工程设计文件》编制深度的规定。

(2)图纸资料是否齐全，能否满足施工需要。

(3)设计是否合理，有无遗漏。图纸中的标注有无错误。有关管道编号、设备型号是否完整无误。有关部位的标高、坡度、坐标位置是否正确。材料名称、规格型号、数量是否正确完整。

(4)设计说明及设计图中的技术要求是否明确。设计是否符合企业施工技术装备条件。如需要采用特殊措施时，技术上有无困难，能否保证施工质量和施工安全。

(5)设计意图、工程特点、设备设施及其控制工艺流程、工艺要求是否明确。各部分设计是否明确，是否符合工艺流程和施工工艺要求。

(6)管道安装位置是否美观和使用方便。

(7)管道、组件、设备的技术特性，如工作压力、温度、介质是否清楚。

(8)对固定、防振、保温、防腐、隔热部位及采用的方法、材料、施工技术要求及漆色规定是否明确。

(9)需要采用特殊施工方法、施工手段、施工机具的部位要求和作法是否明确。

(10)有无特殊材料要求，其规格、品种、数量能否满足要求，有无材料代用的可能性。

2、审图的要点

总说明

(1)设计说明应包括设计依据、设计范围，给排水、消防各个系统扼要的叙述，管材及接口、阀门及阀件、管道敷设、管道试压、防腐汕漆、管道及设备保温等内容。

(2)主要设备、材料表中的水泵、水处理设备、水加热设备、冷却塔、消防设施、卫生器具等的造型是否安全合理。

(3)管道、设备的防隔振、消声、防水锤、防膨胀、防伸缩沉降、防污染、防露、防冻、放气泄水、固定、保温、检查、维护等是否采取有效合理的措施。

(4)是否按消防规范的要求设置了相应的消火栓、自动喷水灭火、气体灭火、水喷雾灭火、灭火器等系统和设施，消防水量计算是否合理。

(5)是否选用了淘汰产品。

给排水平面图

(1)生活水池、水箱是否为独立的结构型式。

(2)给水管道与水加热设备及可能引起回流的卫生设备的连接是否有防止回流污染的措施。

(3)生活给水泵房的位置是否避开了有防振或有安静要求的房间。水泵机组，吸、压水管支架及机房墙体顶板是否采取了隔振或消声措施。

(4)有无厕所、盥洗室布置在餐厅、食品加工、仪器储存及变配电等有严格卫生要求用房的上层。

(5)地下污水泵井是否设置密封井盖和通气管。

(6)选用的水加热设备及其布置、敷设是否考虑了检修要求。

(7)管道的布置、敷设是否满足规范要求。

水消防、人防部分平面图

(1)建筑物内不同用房或公共场所灭火设施的选择是否恰当，有无遗漏的地方。

(2)消防水池、高位水箱及消防水泵房是否满足规范要求。

(3)消火栓及自动喷洒头、水泵接合器的布置是否满足规范要求。

(4)需要水幕分区或配合防火卷帘分区处是否按规范要求设置了相应的水幕设施。

(5)消防电梯是否设置了排水设施。

(6)寒冷地区、无采暖地下车库有结冻可能的水消防管道是否有合理可行的防冻措施。

(7)灭火器的造型与布置是否满足规范要求。

(8)当有人或防空地下室时，给排水设计应符合人防设计有关规范及当地人防主管部门的要求。

总平面图

(1)消防专用或生活共用的室外给水管是否按规范要求连成环状管网，室外消火栓、水泵接合器的布置是否符合规范的要求。

(2)入市政污，雨水管接合井的管径、标高是否合适。

(3)化粪池、污水池等与埋地生活用水储水池的距离是否不小于10m，当不满足时，是否采取了防止污染生活用水储水池水质的有效措施。

系统图

给水系统

(1)高层、低层建筑的给水区是否符合规范要求，最不利用水处的水压能否得到保证。

(2)给水管道的连接是否存在回流污染问题。

(3)水池、水箱至生活饮用水点的供水管上是否按规定采取了安全可靠的一次防污染措施。

(4)按规定需设中水的项日，是否设置了中水处理与供水系统，中水水量是否平衡。

热水系统

(1)热水供水分区是否与给水分区一致，热水供水压力能否与冷水压力平衡，（单独使用冷水或热水者除外)。

(2)其中热水供应系统是否设置了有效的循环系统，高层建筑的热水系统采用减压阀分区时能否保证各区循环系统的正常工作。

(3)公共浴室是否设有水温稳定和节水措施。

(4)系统上是否设有防膨胀泄压用的安全阀，膨胀管(或膨胀罐)，伸缩节，同定支架等附件。是否设有防止和减缓管道和设备结垢、锈蚀的装置。

排水系统

(1)排水系统是否采用了雨、污分流；雨水斗及其布置是否符合要求。

(2)污水立管底部的排水横管的连接是否满足规范要求，或采取单独出户的措施。

(3)水管是否按规范要求设置通气管及检查口、清扫口。

消防系统

(1)消防水池和屋顶消防水箱的储水容积是否符合规定，当消防、生活合用水池、水箱时，有无保证消防水量不被动用的措施。

(2)消防满足规范要求，系统上是否有减压、泄压等安全使用和保证灭火效果的措施，有无消防水泵的自检措施。

(3)消防水泵及增压设备是否满足规范要求。

(4)室内消火栓管网是否按规范要求连成环状，环状管网的引入管是否不少少两根，管网上阀门的布置是否满足规范要求。

(5)屋顶是否设试验用消火栓、自动喷水灭火系统各层末端是否设有终端放水试验装置。

(6)消火栓与自动喷水灭水系统管径是否合理。

(7)寒冷地区、地下不采暖车库是否采用干式或预作用自动喷水灭火系统。

(8)消防水泵接合器的设置是否满足规范要求。

施工图审图注意事项：

(1)看设计总图时要审核总设计用水量是否配合，以及当地的平均水压与选用的管径是否合适。以及水质的洁净程度，要考虑水垢积聚减小管道流量的发生，所以进水总管应在总用水量基础上加大一级管道。要核对管道与其他管道或建筑物有无影响和妨碍施工，是否需要改道。

(2)在看单位工程的施工图时，主要是看给水系统透视图。在审核中主要应检查管道设置是否合理，水表设置的位置是否便于查看和检修，要进行局部检修时是否有了控制的阀门，配置的卫生器具是否经济合理。

(3)对于大型公共建筑、高层建筑给水施工图。要审核有无单独的消防用水系统。而它不能混在一般用水管道中它应有中一独的阀门井中，单独管道，单用阀门。放置阀门井的位置是否便少启闭，便少检修，周围有无障碍物，以确保消防时紧急使用。

(4)对设计所选用的排水管、材料、排水系统相配合的卫生器具，审图时可以对所用材料的利弊提出问题或建议，可供设计或使用单位参考。

(5)根据使用情况可审核管径大小是否合适，如一些公共卫生间由于目前使用条件及人员的复杂，其污水总立管管径不能按通常几个蹲位来计算。有时设计DN100的管径，往往需要加大到DN150，使用上才比较方便，不易被堵塞。

(6)对排水室外部分进行审核，主要是管道坡度是否注明，坡度是否足够。污水管汇流弯处是否设置检查井，其深度是否足够。还应注意检查井的位置，是否会污染环境及影响易受污染的地下物。

(7)土建图与给排水施工图互相校核的内容主要是标高。上下层房间使用功能相同，防止上部房间为厨卫，下部为住房。这样损去了房间的完美，一旦以上部厨卫间漏水，就会严重影响下部房间的使用。同时也要防止将外立管设置于阳台处，既不便与安装更重要是影响美观。

(8)给排水管穿梁时在某些部位会影响结构。因为排水管穿过梁时要占用一个管道位置，使梁的截而减少，削弱了梁的强度。特别是阳台外悬臂挑梁的根部，不允许有排水管穿过，否则无法保证悬臂的强度，留下安全隐患。

包含以下文件：

【1】建筑《施工动画班》:
01.P1-楼梯.mp4
02.P2-梁的受力及截面对强度的影响.mp4
03.P4-坍落度试验.mp4
04.P5-施工平面控制网.mp4
05.P6-基坑工程.mp4
06.P6-施工定位与放线.mp4
07.P7-地下连续墙施工工艺.mp4
08.P8-土钉墙施工工艺.mp4
09.P9-轻型井点降水.mp4
10.P10-钢筋混凝土预制桩基础施工（沉桩）.mp4
11.P11-泥浆护壁钻孔灌注桩施工工艺.mp4
12.P12-钢筋绑扎演示.mp4
13.P13-砖砌体工程.mp4
14.P14-1模板支架-方案审批.mp4
15.P14-2模板支架-搭设控制要点.mp4
16.P14-3模板支架-拆除要求.mp4
17.P14-4钢筋混凝土的梁的起拱.mp4
18.P14-填充墙砌体砌筑施工.mp4
19.P15-1先张法施工工艺.mp4
20.P15-2后张法施工工艺.mp4
21.P16-卷材防水层屋面施工.mp4
22.P17-暗龙骨吊顶施工.mp4
23.P18-1幕墙防火.mp4
24.P18-2建筑防雷原理及施工.mp4
25.P19-脚手架搭设和拆除工艺.mp4
26.P20-洞口防护.mp4
27.P3-砌体施工工艺-二建符合度高（更新）.mp4
【2】市政《施工动画班》:
01.P1-道路施工－挡土墙的分类.mp4
02.P2-1-道路施工－路基工程施工常用的机械.mp4
03.P2-2-道路施工－路基施工工艺.mp4
04.P3－道路施工－水稳基层施工.mp4
05.P4－道路施工－沥青混凝土路面摊铺施工工艺.mp4
06.P5-1-道路施工－水泥混凝土路面施工－三辊施工.mp4
07.P5-2-道路施工－水泥混凝土路面施工-滑模摊铺机.mp4
08.P6-桥梁施工－桥梁组成及分类.mp4
09.P7-1-桥梁施工-模板支架-方案审批.mp4
10.P7-2-桥梁施工-模板支架-搭设控制要点.mp4
11.P7-3-桥梁施工-模板支架-拆除要求.mp4
12.P7-4-桥梁施工-脚手架搭设和拆除工艺.mp4
13.P8-桥梁施工－钢筋绑扎演示.mp4
14.P9-1-桥梁施工-后张法施工工艺.mp4
15.P9-2-桥梁施工-先张法施工工艺.mp4
16.P10-桥梁施工-伸缩缝施工.mp4
17.P11-桥梁施工-钢板桩围堰施工流程.mp4
18.P12-桥梁施工-沉入桩基础施工工艺.mp4
19.P13-桥梁施工-泥浆护壁钻孔灌注桩施工工艺.mp4
20.P14-桥梁施工-人工挖孔施工工艺.mp4
21.P15-桥梁施工-盖梁施工工艺.mp4
22.P16-桥梁施工-悬臂浇筑法施工流程.mp4
23.P17-桥梁施工-斜拉桥施工流程.mp4
24.P18-桥梁施工-框架涵顶进施工工艺及方法.mp4
25.P19-地铁车站施工-明挖法施工工艺.mp4
26.P20-地铁车站施工-新奥法施工工艺.mp4
27.P21-地铁车站施工-盾构法施工工艺.mp4
28.P22-1-基坑施工-轻型井点降水.mp4
29.P22-2-基坑施工-管井井点降水.mp4
30.P22-3-基坑施工-多井点降水.mp4
31.P22-4-基坑施工-喷射井点降水.mp4
32.P22-5-基坑施工-基坑降水施工要求.mp4
33.P23-1-基坑施工-SMW施工原理及工艺.mp4
34.P23-2-基坑施工-重力式挡土墙分类.mp4
35.P23-3-基坑施工-地下连续墙施工工艺.mp4
36.P23-4-基坑施工-土钉墙施工工艺.mp4
37.P23-5-基坑工程-施工全面流程及要求.mp4
【3】公路《施工动画班》:
01.P1-路基工程-路基结构施工总流程.mp4
02.P2-路基工程-路基工程施工常用机械.mp4
03.P3-1-路基工程-挖方路基施工法.mp4
04.P3-2-路基工程-路堑路基开挖施工工艺流程.mp4
05.P4-路基工程-填方路基施工施工工艺.mp4
06.P5-路基工程-改扩建路基加宽结合部强夯施工方法.mp4
07.P6-路基工程-软土路基强夯施工工艺.mp4
08.P7-路基工程-粉喷桩施工工艺.mp4
09.P8-路基工程-路基排水.mp4
10.P9-路基工程-挡土墙分类及特点.mp4
11.P10-1-路面工程-热拌沥青混凝土路面施工工艺.mp4
12.P10-2-路面工程-沥青混凝土路面摊铺施工工艺.mp4
13.P11-1-路面工程-水泥混凝土路面施工-三辊施工.mp4
14.P11-2-路面工程-水泥混凝土路面施工-滑模摊铺机.mp4
15.P12-桥梁施工-桥梁组成及分类.mp4
16.P13-1-桥梁施工-模板支架-方案审批.mp4
17.P13-2-桥梁施工-模板支架-搭设控制要点.mp4
18.P13-3-桥梁施工-模板支架-拆除要求.mp4
19.P13-4-桥梁施工-脚手架搭设和拆除工艺.mp4
20.P14-桥梁施工-基础钢筋工程.mp4
21.P15-1桥梁施工-预应力混凝土-先张法施工工艺.mp4
22.P15-2桥梁施工-预应力混凝土-后张法施工工艺.mp4
23.P16-1-桥梁施工-基坑施工-轻型井点降水.mp4
24.P16-2-桥梁施工-基坑施工-管井井点降水.mp4
25.P16-3-桥梁施工-基坑施工-多井点降水.mp4
26.P16-4-桥梁施工-基坑施工-喷射井点降水.mp4
27.P16-5-桥梁施工-基坑施工-基坑降水施工要求.mp4
28.P17-桥梁施工-沉入桩基础施工工艺.mp4
29.P18-桥梁施工-泥浆护壁钻孔灌注桩施工工艺.mp4
30.P19-桥梁施工-人工挖孔施工工艺.mp4
31.P20-桥梁施工-地下连续墙施工工艺.mp4
32.P21-桥梁施工-钢板桩围堰施工流程.mp4
33.P22-桥梁施工-盖梁施工工艺.mp4
34.P23-1-桥梁施工-悬臂浇筑法施工流程.mp4
35.P23-2-桥梁施工-伸缩缝施工.mp4
36.P24-桥梁施工-框架涵顶进施工工艺及方法.mp4
37.P25-桥梁施工-斜拉桥施工流程.mp4
38.P26-隧道工程-盾构法施工工艺.mp4
39.P27-1-基坑施工-基础施工工艺流程.mp4
40.P27-2-基坑施工-基坑工程施工流程.mp4
【4】机电《施工动画课》:
01电缆槽盒安装.mp4
7家用空调.mp4
室内给排水.mp4
母线安装示意.mp4
母线槽安装14.mp4
电梯原理.mp4
电梯原理（详细）.mp4
电梯安全装置.mp4
重要：风机盘管详解.mp4
防雷接地施工.mp4
防雷施工.mp4
风管安装动画.mp4
一建实务施工动画:
100部建筑工程施工动画:
100、T梁全桥施工过程.mp4
10、扩大基础施工.mp4
11、钻孔灌注桩基础施工.mp4
12、重力式桥台的施工.mp4
13、桩柱式桥墩的施工.mp4
14、涵洞施工.mp4
15、T梁内部配筋.mp4
16、T梁外观.mp4
17、冲击钻孔灌注桩施工动画.mp4
18、捶击打桩.mp4
19、单跨T梁吊装过程avi动画.mp4
1、钻孔桩.mp4
20、吊柱（旋转法）.mp4
21、独脚把杆施工.mp4
22、干式泵抽水原理.mp4
23、钢板桩振动沉桩.mp4
24、钢筋冷拔.mp4
25、钢筋冷拉.mp4
26、集水井降水施工流程.mp4
27、间歇式拌合楼虚拟动画.mp4
28、井点管的埋设.mp4
29、井点降水原理.mp4
2、打入桩.mp4
30、卷材防水层施工内帖法.mp4
31、卷材防水层施工外帖法.mp4
32、卷材铺贴施工.mp4
33、开启桥.mp4
34、开挖换土法施工.mp4
35、拉杆式千斤顶工作过程.mp4
36、拉索.mp4
37、沥青混合料组成.mp4
38、锚具环视.mp4
39、爬升模板.mp4
3、塔基础.mp4
40、爬升式塔式起重机的爬升过程.mp4
41、桥墩配筋.mp4
42、桥塔.mp4
43、闪光对焊.mp4
44、伸缩缝变形.mp4
45、伸缩缝构造.mp4
46、系杆拱吊杆.mp4
47、系杆拱横梁.mp4
48、系杆拱系梁.mp4
49、箱梁内部结构.mp4
4、主塔爬模.mp4
50、斜拉桥桥塔构造.mp4
51、沥青混凝土路面摊铺施工工艺.mp4
52、DIM施工法.mp4
53、道路.mp4
54、低碳钢轴向拉伸试验.mp4
55、盾构法隧道施工动画.mp4
56、干式泵抽水原理.mp4
57、护坡.mp4
58、高架.mp4
59、机械化施工工艺.mp4
5、反铲挖土流程.mp4
60、间歇式拌合楼虚拟动画.mp4
61、工厂预制箱梁.mp4
62、梁的纯弯曲.mp4
63、扭转.mp4
64、爬升式塔式起重机的爬升过程.mp4
65、喷射粉体搅拌法.mp4
66、商业.mp4
67、深层拌和法.mp4
68、深邃.mp4
69、施工模拟动画标清.mp4 6、拉铲挖土流程.mp4 70、土木工程施工动画系列标清~1.mp4
71、土木施工动画.mp4
72、推土机，装载机联和作业.mp4
73、推土机横向填筑路堤.mp4
74、挖掘机开挖路堑.mp4
75、【地铁施工动画】盖挖逆作法+大直径盾构侧式双层.mp4
76、弯曲变形.mp4
77、下沉式广场.mp4
78、消防机房平面布置管线走向三维动画.mp4
79、小区.mp4
7、正铲挖土流程.mp4
80、压杆稳定(1).mp4
81、压杆稳定(2).mp4
82、弯曲a b.mp4
83、液压整体提升大模板.mp4
84、油田机械动画 工程施工动画 医学动画标清.mp4 85、圆轴扭转变形.mp4 86、支护结构施工流程.mp4 87、重型液压步履式柴油锤击桩机施工过程（三维动画演示）标清~1.mp4
88、综合吊装.mp4
89、DIM施工法.mp4
8、抓铲挖土流程.mp4
90、道路.mp4
91、低碳钢轴向拉伸试验.mp4
92、盾构对接.mp4
93、盾构法隧道施工动画.mp4
94、【地铁施工动画】盖挖逆作法+大直径盾构侧式双层.mp4
95、干式泵抽水原理.mp4
96、泥水.mp4
97、泥水盾构.mp4
98、SEG0001.mp4
99、风管保温的制作过程三维动画.mp4
9、刚板桩支护施工工法.mp4
77-2022年一建建筑-中安建培-施工原理动画解析:
01.高处作业安全技术要求.flv
02.扣件式钢管脚手架技术要求.flv
03.模板支撑架技术要求.flv
04.起重吊装安全技术要求.flv
05.施工临时用电技术要求.flv
06.施工升降机技术要求.flv
07.塔式起重机技术要求.flv
08.挖掘机.flv
09.先张法施工.flv
10.后张法预应力.flv

 一、铺装工程

包括道路垫层、基层和石材面层或其它面层、路缘石等。

道路铺装

1、工艺流程

2、施工方法

当地下管道都以按照国家规定中的规范验收合格后方可进入下一工序进行施工，即做路床以及路面、绿化等工作。首先测量好水准点，进行清理现场，根据已知的高程进行清理多余的渣土做粗平为下一道工序打下良好的基础。

3、材料说明

碎石：购买合格成品。

水泥砂浆：现场拌制。

面层材料：采购合格的材料。

4、材料准备

5、石材铺砌

（1）石材的垫层采用M5水泥砂浆，铺砌时轻轻平放，用橡胶锤敲打稳定找平，但不得损伤边角。



（2）石材铺砌先将基层整平，以两侧路缘石顶为准挂纵向与横向高程线，先分段冲筋后填空铺装，随时检查位置与高程。



（3）石材应检查稳固程度及面层平整度，发现有活动现象时，应立即整修。



（4）石材的养生期一般不低于7天，在此期间应严禁行人、车辆等的走动和碰撞。

二、园路工程

园路工程施工程序：测量定位放样→土方挖运→块石垫层→细石混凝土找平→浇筑混凝土基础→面层铺装→土方回填→成品养护。

1、定位放线

（1）进场后首先对施工定位图进行图上复核。其次，对现场的座标点和水准点进行交接验收，发现误差过大时应共同商议处理方法，经确认后方可正式定位。

（2）现场建立控制坐标网和水准点。水准点由永久水准点引入，水准点应采取保护措施，确保水准点不被破坏。

2、建立平面控制网及高程控制网

建筑方格网应在场区平整完成后在总平面图上进行设计，其设计原则如下：

（1）方格网的主轴线应尽可能选择在场区的中心线上。其纵横轴线的端点应尽量延伸至场地边缘，既便于方格网的扩展又能确保精度均匀。

（2）方格网的顶点应布置在通视良好又能长期保存的地点。

（3）方格网的边长不宜太长，一般小于100 m，为便于计算和记忆，宜取10 m的倍数。

（4）轴线控制桩应尽量投测在方格网边上。

（5）方格网全部施测完成后，采用将所有建筑物一次性定位的方法来检验其准确性，对于未进行平差的方格网是一种较好的检验方法。建筑方格网的测设方法是先测设主轴线，后加密方格网，并按导线测量进行平差。

（6）高程控制网是建筑场区内地上、地下建(构)筑物高程测设和传递的基本依据。高程控制网布点的密度应恰当。本工程测量方法可采用水准测量方法。当场区长、宽大于100 m时，可在场区内布置4个以上高程起始点，与已知高程点构成闭合水准路线进行测量。基础施工测量包括桩基施工测量、基槽开挖的抄平放线、基础放线、±0.000标高以下的抄平放线。在这些工作中，±0.000标高线的测定对确保槽底标高无误是至关重要的。

3、路缘石施工

（1）路缘石每5m设一控制点挂线安装砌筑，路缘石按设计标高，采用M7.5水泥砂浆卧底原坐落在混凝土垫层上。

（2）立缘石安装接缝用M7.5水泥砂浆勾缝，并将外露面压成凹型。

（3）铺砌好的路缘石应缝宽均匀、线条顺直、顶面平整、砌筑牢固。

（4）养护不少于7天，此期间严禁碰撞。

4、鹅卵石施工

（1）铺设垫层

在平整后的基层上,铺设一层粗沙(厚度大约为3厘米)。在它的上层再抹上一层约为6厘米的水泥砂浆(混合比为7:1),然后用木板将其压实,整平。

（2）填充卵石

按照图案将卵石镶入水泥砂浆之中。

（3）修整图案

使用泥铲将卵石上边干的水泥砂浆刮掉，并检查铺装材料是否稳固，如果需要的话还应使用水泥砂浆对其重新加固。

（4）清理现场

最后在水泥砂浆完全凝固之前，用硬毛刷子清除多余的粗沙和无用的材料，但是注意不要破坏刚刚铺好的卵石。

5、木平台施工

(1)木平台基础施工见砌筑工程。

(2)木平台施工工艺流程

    基础放线——垫层基础——龙骨 （角钢、橡胶垫、防腐木方）安装——木材面层腐处理——防腐木安装

(3)木平台施工技术要求。

(4)木平台木料材质样板确认批复。

(5)木平台所有木料必须在施工前作防腐处理，刷桐油。

(6)木平台垫层基础予以螺栓上表面必须找平、符合设计标高，然后才能安装角钢。

(7)防腐木板与龙骨接触面镀锌埋头螺栓，必须用工具拧，不能用锤敲打。

三、园林景观建筑施工园

砌体砌筑

(1) 砌体施工前，按设计图纸在混凝土垫层上放出基础线并立好皮数杆，使皮数杆上的墙体、压顶等标高线位于设计标高位置上；

(2) 砌砖时，先拉准线，灰缝做到横平竖直，水平灰缝的砂浆饱满度不小于90％，垂直灰缝的砂浆饱满度不低于60％，砌体水平灰缝厚度和垂直灰缝控制在8~12mm，埋设的拉结筋设置在砂浆层中；

四、园林绿化施工

1、场地考察园

主要包括现有地形、地貌、现场垃圾、水、电材料来源、水质状况、土壤取样，用工来源及施工环境等。

2、施工前准备

(1) 施工机械设备的准备

切实做好包括运输车、洒水设备、绿化专用设备、测绘设备、安全设备等调试、维修，确保工程施工需要，保持良好的技术状态。

(2) 绿化种植材料的准备

① 详细考察苗木、草坪、土壤、保水剂、有机肥料、土壤改良剂、生长调节剂、生根粉、杀虫、灭菌、除草药剂等材料来源和进货渠道。

② 做好苗木、草皮草种及其他材料的质量鉴定，保障种植材料的质量，满足设计及合同要求、确保工程施工质量、高标准。协调做好苗木（草皮）起苗、包装、运输、装卸等各个环节的操作技术控制，确保材料到位及时、准确无误。

③ 所有前期施工机械及工程材料运抵施工现场。

3.施工工序

种植——更换土层——植栽定位——挖坑植树——填土浇水——表面清理

绿地——更换土层——地面平整——施肥——播种——浇水

(1) 施工现场整理

整理现场：对施工现场进行清理整治，清除包括杂草、灰土、砾石、建筑工程施工垃圾等杂物。

(2) 土方施工

①土方放线：在清理合格的现场，严格按照图纸设计，用测绘设备进行放线，确定施工范围、施工布局、挖填土方的标高等。

自然地形放线：按照设计要求，确定挖填土方边界线。在放设控制网时，对等高线、网格交叉等关键点位立桩，标明设计标高。

地形处理放线完毕后进行下道工序施工。

②地形处理：为确保工程进度和质量，采取机械作业和人工作业相的方式。对易于机械施工的区段，采取挖掘机和装载机配合施工作业。对机械施工后精修细整和机械无法施工的区段，采取人工修整施工。

③土方运输：采用自卸车与人工方式进行。

④土方回填：依据种植要求，选择合格的种植土进行回填。

⑤土方填筑：绿化区域以满足种植要求为原则，建筑区域以稳定地基为原则，确保土方填筑满足工程质量要求。

(3) 放样定点

① 施工人员按照设计图纸到现场核对，了解地形、地貌，并确定放样的依据和方法。

② 按照图纸设计提供的坐标基准点，确立放样基准点，对工程各分项工程分别放样。

③ 整个放样工序为：基准点确定—控制网放设—放线—复核—使用—复核—使用。

④ 主要控制要点：

坐标控制网布设合理，符合设计要求。

(4) 挖种植穴

① 栽植苗木的坑穴（沟槽）标准：

坑穴（沟槽）位置要准确，大小应根据树种、苗木根系、土球大水、土质情况等确定。开挖的坑穴（沟槽）应上下垂直，以免造成窝根或填土不实，影响苗木成活。

坑穴（沟槽）宽度应超出苗木土球或根系横幅30cm以上，深度应超出苗木土球或根系幅15cm以上，以满足种植要求，具体操作标准可参照下表。

② 树穴（沟槽）开挖操作方法

以确定的树穴位置为中心或绿篱沟槽中线为中心线，依照标准进行挖掘。

挖掘时，表层土与深层土分别放置，堆放位置以不影响栽植施工为宜。达到深度后在坑穴底部堆一“倒锅底”状，以利裸根苗木根系的舒展。

挖掘时，坑槽边壁要随挖随修，保持上下垂直。

挖穴挖槽时，还应注意对地下管线等设施的保护，确保安全生产。

本分项工程完毕后，进行下道工序施工。

(5) 主要控制要点

树穴、沟槽开挖达到标准，符合种植要求。

开挖表层土（种植土）与深层土分放，符合规范要求。

五、园林给排水工程施工

本工程景观水施内容包括：室外绿化喷灌工程。

园林绿化喷灌工程

(1) 管沟开挖前的准备工作

① 按照施工图和管道设计说明规定，测量管道中心线、槽边线；确定堆土范围及布置堆放器材场地。

② 场地范围内的杂草、树木、石块等防碍施工的障碍应清除干净，其沟、坎、陡坡等处应予以平整，不影响施工。

(2) 管沟开挖

① 沟槽底部的宽度应保证管子和接头安装以及管子胸腔回填、夯实的方便。

② 坑挖好后不能进行下道工序，应预留15～30cm土层不挖，待下道工序开始前再挖至设计标高。

③ 若需要特殊设备安装接头时，则必须挖好接头工作坑。

④ 沟底平直，沟内无塌方、无积水、无杂物、转角符合设计要求。

⑤ 挖沟抛土后，堆土距沟槽边距离不应小于0.3m,堆放高度不得高于1.5m。

(3) 管道基础处理

① 管道可铺在未经扰动的原土上，但不得铺在石块、木垫、砖垫或其他垫块上，如遇局部基础松软，应适当加固。

② 基底为岩石、半岩石或卵石时，除设计有规定外，均应铺设厚度不小于100mm的砂或砂砾垫层。

(4) 管道下沟

① 管道下沟工序统一指挥，下沟前需将管沟内塌方、石块清除。

② 管道下沟应与管沟开挖紧密配合，原则上管沟开挖经检查合格后应立即下沟。

③ 管道必须放置在管沟中心，其左右误差不得大于±100mm。

(5) PP-R管铺设

① 埋设于土中的PP-R管，铺设完毕，管道周围均应用细土回填，其厚度不应小于0.15m。

② 采用粘接时，应先将管口清理干净并干燥。热熔粘接牢固、严密，无孔隙。

(6) 管道试压

① 在管顶以上0.5m范围内以回填土，接口部分尚敞露时，进行初次试验。

② 已全部回填土，并完成该段的各项工作后，进行末次试实验。

③ 铺设后必须立即全部回填土或全部回填土后试压有困难的管道，施工中应加强对铺管、接口和回填土等工序的质量检查，此时可进行一次实验。

④ 管道试验时，应遵守下列要求

· 管道敞口，应事先用管堵或管帽堵严，并加临时支撑，不得用闸阀替代。

· 试验前应将该管段内的闸阀打开。

· 当管道内有压力时，严禁修整管道缺陷和紧动螺栓，检查管道时不得用手锤敲打管壁和接口。

· 排除管道内的空气，灌满清水对管道进行浸润，浸润时间不小于1天。

· 试压管段的长度不宜超过1Km。

       水压试验的压力，PVC管位工作压力加0.2Mpa。

      试验时，先将管段内压力逐步升高到工作压力，检查管道和接口，如无渗漏再提高到试验压力观察10min，压力下降值不超过0.005Mpa(0.5Kgf/平方厘米)。即为合格。否则进行渗水量试验。

(7) 回填

① 沟回填前，施工单位代表与有关部门要共同对管道进行检查。园林景观工程施

② 管道在沟内不得有悬空现象，管沟内积水必须清除干净。

③ 管道埋深应符合设计要求，管顶标高测量完毕，资料齐全准确。

标高-平面图标注方式

标高-剖面图标注方式

标高-轴测图标注方式

标高

注意点：

1、室内标高一般标注的是相对标高，即相对正负零的标高；

2、标高一般情况下是以“m”为计量单位的，写小数点后面第三位；

3、标高按标注位置分为：顶标高、中心标高、底标高；更多请关注微信公众号：建设工程之家

4、图纸没有特别说明，一般情况下：给水管标注的是管道中心标高，排水管标注的是管道底标高。

管道管径标注

管径应以mm为单位。水煤气输送钢管（镀锌或非镀锌）、铸铁管等管材，管径宜以公称直径DN表示（如DN15、DN50）；无缝钢管、螺旋、铜管、不锈钢管等管材，管径宜以外径D×壁厚表示（如D108×4、D159×4.5等）；钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d表示（如d230、d380等）；塑料管材，管径宜按产品标准的方法表示。当设计均用公称直径DN表示管径时，应用公称直径DN与相应产品规格对照表。

管道管径的标注

管路编号

（1） 当建筑物的给水引入管或排水排出管的数量超过1根时，宜进行编号。

（2） 建筑物穿越楼层的立管，其数量超过1根时宜进行编号。

（3） 在总平面图中，当给排水附属构筑物的数量超过1个时，宜进行编号。编号方法为：构筑物代号－编号；给水构筑物的编号顺序宜为：从水源到干管，再从干管到支管，最后到用户；排水构筑物的编号顺序宜为：从上游到下游，先干管后支管。

（4） 当给排水机电设备的数量超过1台时，宜进行编号，并应有设备编号与设备名称对照表。

管路编号

给水引入（排水排出）管编号表示方法

建筑给排水施工图的主要内容

建筑给排水施工图一般由图纸目录、主要设备材料表、设计说明、图例、平面图、系统图（轴测图）、施工详图等组成。

室外小区给排水工程，根据工程内容还应包括管道断面图、给排水节点图等。

平面布置图

给水、排水平面图主要表达给水、排水管线和设备的平面布置情况。

根据建筑规划，在设计图纸中，用水设备的种类、数量、位置，均要作出给水和排水平面布置；各种功能管道、管道附件、卫生器具、用水设备，如消火栓箱、喷头等，均应用各种图例表示；各种横干管、立管、支管的管径、坡度等，均应标出。平面图上管道都用单线绘出，沿墙敷设时不注管道距墙面的距离。

系统图

系统图，也称“轴测图”，其绘法取水平、轴测、垂直方向，完全与平面布置图比例相同。系统图上应标明管道的管径、坡度，标出支管与立管的连接处，以及管道各种附件的安装标高，标高的±0.00应与建筑图一致。系统图上各种立管的编号应与平面布置图相一致。系统图均应按给水、排水、热水等各系统单独绘制，以便于施工安装和概预算应用。

施工详图

凡平面布置图、系统图中局部构造因受图面比例限制而表达不完善或无法表达的，为使施工概预算及施工不出现失误，必须绘出施工详图。通用施工详图系列，如卫生器具安装、排水检查井、雨水检查井、阀门井、水表井、局部污水处理构筑物等，均有各种施工标准图，施工详图宜首先采用标准图。

绘制施工详图的比例以能清楚绘出构造为根据选用。施工详图应尽量详细注明尺寸，不应以比例代替尺寸。更多请关注微信公众号：施工管理技术

设计施工说明及主要材料设备表

用工程绘图无法表达清楚的给水、排水、热水供应、雨水系统等管材、防腐、防冻、防露的做法；或难以表达的诸如管道连接、固定、竣工验收要求、施工中特殊情况技术处理措施，或施工方法要求严格必须遵守的技术规程、规定等，可在图纸中用文字写出设计施工说明。工程选用的主要材料及设备表，应列明材料类别、规格、数量，设备品种、规格和主要尺寸。

此外，施工图还应绘出工程图所用图例。

所有以上图纸及施工说明等应编排有序，写出图纸目录。

建筑给排水施工图的识读

基本方法：先粗后细，

平面、系统多对照。

阅读主要图纸之前，应当先看说明和设备材料表，然后以系统图为线索深入阅读平面图、系统图及详图。

阅读时，应三种图相互对照来看。先看系统图，对各系统做到大致了解。看给水系统图时，可由建筑的给水引入管开始，沿水流方向经干管、立管、支管到用水设备；看排水系统图时，可由排水设备开始，沿排水方向经支管、横管、立管、干管到排出管。

平面图的识读

室内给排水管道平面图是施工图纸中最基本和最重要的图纸，常用的比例是1∶100和1∶50两种。它主要表明建筑物内给排水管道及卫生器具和用水设备的平面布置。图上的线条都是示意性的，同时管材配件如活接头、补心、管箍等也不画出来，因此在识读图纸时还必须熟悉给排水管道的施工工艺。

在识读管道平面图时，应该掌握的主要内容和注意事项如下：

(1) 查明卫生器具、用水设备和升压设备的类型、数量、安装位置、定位尺寸。

(2) 弄清给水引入管和污水排出管的平面位置、走向、定位尺寸、与室外给排水管网的连接形式、管径及坡度等。

(3) 查明给排水干管、立管、支管的平面位置与走向、管径尺寸及立管编号。从平面图上可清楚地查明是明装还是暗装，以确定施工方法。

(4) 消防给水管道要查明消火栓的布置、口径大小及消防箱的形式与位置。

(5) 在给水管道上设置水表时，必须查明水表的型号、安装位置以及水表前后阀门的设置情况。

(6) 对于室内排水管道，还要查明清通设备的布置情况，清扫口和检查口的型号和位置。

系统图的识读

给排水管道系统图主要表明管道系统的立体走向。

在给水系统图上，卫生器具不画出来，只须画出水龙头、淋浴器莲蓬头、冲洗水箱等符号；用水设备如锅炉、热交换器、水箱等则画出示意性的立体图，并在旁边注以文字说明。

在排水系统图上也只画出相应的卫生器具的存水弯或器具排水管。

在识读系统图时，应掌握的主要内容和注意事项如下：

(1) 查明给水管道系统的具体走向，干管的布置方式，管径尺寸及其变化情况，阀门的设置，引入管、干管及各支管的标高。

(2) 查明排水管道的具体走向，管路分支情况，管径尺寸与横管坡度，管道各部分标高，存水弯的形式，清通设备的设置情况，弯头及三通的选用等。识读排水管道系统图时，一般按卫生器具或排水设备的存水弯、器具排水管、横支管、立管、排出管的顺序进行。

(3) 系统图上对各楼层标高都有注明，识读时可据此分清管路是属于哪一层的。

详图的识读

室内给排水工程的详图包括节点图、大样图、标准图，主要是管道节点、水表、消火栓、水加热器、开水炉、卫生器具、套管、排水设备、管道支架等的安装图及卫生间大样图等。

这些图都是根据实物用正投影法画出来的，图上都有详细尺寸，可供安装时直接使用。

 一、设计条件

（一）建筑部分1、熟悉建筑资料，了解建筑性质及分类（该建筑属于几类高层建筑？主要作为消防系统设计依据）；2、熟悉建筑平面及功能布置，确定用水点（排水点）位置；3、通过对整体建筑进行给排水（含屋面雨水）初步布置确定建筑布局是否合理？如不合理在那些部分需要修改（主要为设备间尺寸、管道井位置及数量、用水点尽量上下对齐、配电间移位等）？

（二）电气部分1、根据建筑布置确定电气系统（主要为总配电室和分层配电间）是否对给排水系统布置有影响；2、对弱电系统采用同样方法处理；3、对建筑布置中特殊功能房间采用同样方法处理；4、如上述布置对给排水系统布置有影响应提出合理的修改意见。

（三）给排水部分1、根据建筑条件选择相关建筑给排水设计规范；2、初步确定设备间布置地点（规格是否合理）？3、根据建筑布置熟悉各给水点（生活冷水系统、热水供应系统、消防给水系统等）位置；4、根据建筑布置熟悉各排水点（生活污水系统、消防后事故排水系统、屋面雨水系统等）位置；5、初步确定屋面（含各分区）生活或消防水箱设置位置；6、熟悉或初步确定各管道井（尽量相对分散布置）位置。

二、设计步骤

（一）建筑给水系统

1、确定建筑给水引入点（一般为两点引入）及控制方式[一般为两阀（闸阀、止回阀各一）一表]；

2、根据市政给水资料确定采用市政给水余压供水区间（一般为从建筑地下部分至上部三-四层）；

3、根据建筑功能分区和用水点资料确定建筑上部生活给水系统分区（一般分区原则为按建筑高度35-60米分区，建筑要求供水等级越高则分区建筑高度越小；另外要考虑相同建筑功能的空间尽量在相同供水分区内）；

4、确定屋面（含各分区）生活或消防水箱设置位置（水箱容积及形状规格等根据计算结果确定）；

5、根据给水分区对各用水点进行优化的给排水平面布置（各分区给水立管可以设置在一个管道井内方便检修维护；除特殊要求外一般不考虑分层给水计量；除特殊要求外一般应考虑分层给水控制；给水管线布置应水力条件良好；确定给水管线材质-方便水力计算查相应水力计算表）；

6、标注给水立管编号并绘制管道井大样图，注意分层给水支干管应与相应分区给水立干管连接；

7、根据给水管线平面布置绘制给水轴测图，编制给水水力计算表（注意是否有集中热水供应；一般只需要对有代表性的给水管线进行详细的水力计算，其它可以根据该计算结果参考确定流量、管径、水头损失等参数）；

8、根据水力计算结果确定整个建筑给水系统的管径（避免片面根据计算结果频繁变换管径）；根据水头损失计算资料确定建筑给水设备所需要的设计扬程（最上区应考虑屋面消防水箱采用生活水泵供水）；根据流量计算资料确定建筑给水设备所需要的设计流量；

9、如建筑有设置中水系统要求其系统设计参考以上步骤；

10、图纸完善及设计和计算资料整理。

（二）建筑排水系统

1、根据市政排水资料确定建筑排水的总体走向（建筑污水汇集后一般通过局部污水处理构筑物-化粪池后排入市政排水管网，根据建筑规模化粪池可以多处设置；注意室外排水检查井设置间距要求和污水流经化粪池等构筑物存在局部水头损失）；2、根据市政排水情况和建筑功能确定排水体制（即排水系统是否采用分流制-如建筑设置有中水系统则必须分流）；3、根据建筑给水系统布置进行优化的排水系统平面布置（排水系统一般不分区，一般需要设计专用或共用辅助通气立管；排水立管应尽量上下取直贯通；排水立管中部、下部及出户横管处应设置专用消能管件；建筑中下部排水水封应安全可靠-一般选择S型水封；排水管件一般选择自带检查口型）；4、对建筑地下部分进行排水管线平面布置（除正常排水点外设备间等一般应设置集水井排可能出现的积水-采用潜污泵提升排除）；5、确定排水管线材质（一般选择金属管材或加厚塑料管，排水出户横管最好选择金属管-做加强防腐措施）；6、绘制排水系统轴测图，进行排水系统水力计算（主要确定排水管径、敷设坡度、专用通气管管径；排水管出户标高应根据建筑的基础结构资料和市政排水资料确定）；7、建筑室外排水系统的优化平面布置及水力计算（主要确定排水管径、敷设坡度、埋设深度）；8、图纸完善及设计和计算资料整理。

（三）建筑雨水系统参考建筑排水系统和雨水排除系统（教材资料）设计（屋面雨水经雨水斗收集后通过雨水立管排建筑户外雨水井与室外雨水系统汇集，雨水立管一般设置在建筑室内专门雨水管道井内；注意暴雨强度公式选择和重现期确定）。部分普通高层建筑室内雨水系统一般由建筑专业考虑。

（四）建筑热水系统参考建筑给水系统和热水供应系统（教材资料）设计。

注意事项：1、热水用水点不同于冷水用水点；

2、高层建筑供应热水系统必须设计回水管路（循环泵扬程一般小于2米），热水系统沿程温降一般选择5~10℃（要求越高温降越小）；

3、热水系统分区基本同冷水系统分区，热交换装置一般设置在各分区或集中设置在设备间内；

4、需要进行主要部分（热媒选择；热媒耗量、热水部分耗热量计算、热交换装置选择等）的热工计算（热水量计算应注意热水计算温度和用水当量查表方法）。

（五）建筑消防系统严格执行现行《高层建筑防火设计规范》。根据建筑等级和功能要求进行消防系统设计（主要为建筑消火栓给水系统、喷淋给水系统、消防器材配置等，其它消防系统暂不考虑）。

消火栓给水系统

1、根据规范及建筑等级和建筑功能确定消火栓系统消防喷枪使用支数[一般为四~六支喷枪动作，即消火栓系统消防设计流量为20~30L/s；注意消防电梯前室必需布置消火栓（含消防立管）并且该消火栓不计算在动作消防流量之内；根据该参数计算设备间消防水箱的消火栓系统贮水容积-设计流量*消防时间（一般不低于二~三个小时）]和屋面消防水箱容积（一般二类高层消火栓系统为不低于12m3，一类高层为不低于18m3，）；

2、根据建筑高度进行消火栓系统的竖向分区（理论上每个分区建筑高度应不超过100米（原规范为80米），实际工程应用一般根据建筑等级采用60~80米，等级越高分区高度越小）；

3、根据建筑平面布置确定消防立管的设置位置和数量（详见附件中的参考资料部分）；

4、根据立管布置进行消防系统的平面布置[主要内容为：消防管道井位置、消防立管位置及数量；消火栓位置及配置参数、室外平面布置图中应绘制水泵结合器（一般每个分区均需要设置）数量及位置、消防器材位置及数量和配置参数、设备间布置-消防泵一般应设置试验管线，排水进入集水井]（消防立管一般应在各分区建筑室内和室外分别连接成环状）；5、绘制消火栓系统给水轴测图，进行水力计算（确定消防给水流量、管线管径、各设计管路水头损失等），选择消防给水设备（一般选择成套设备，一般每个消防分区选择一套设备）；并根据设备（水泵）实际参数（主要为扬程选定值一般会大于计算扬程）结合水头损失计算结果进行节流孔板的计算（设置节流孔板的目的是保证每个消火栓处的实际出流量为5 L/s。实际工程中节流孔板设置依据为消火栓栓口处工作压力应不超过40~50米水柱）；

6、注意建筑最上一个分区应在建筑屋面设置屋面试验消火栓；

7、消防器材选择及数量应根据《建筑消防器材配置设计规范》计算确定（消防器材每个配置点应不少于两具）；

8、图纸完善及设计和计算资料整理。

喷淋给水系统

1、根据规范及建筑等级和建筑功能确定喷淋给水系统的设计流量（也可以根据规范要求的喷水强度结合作用面积计算确定）；

2、根据计算流量确定设备间消防水箱的喷淋系统贮水容积-设计流量*消防时间（一般为一个小时）]和屋面消防水箱容积（≥设计流量*消防时间10分钟）；

3、根据建筑平面布置进行喷淋系统的平面布置（注意喷头选型和数量统计），按照每个喷淋分区的喷头数量不超过800个（实际工程中一般应考虑安全系数3~5%，即实际喷头数量一般应少于800个）或静水压力不超过1.2MPa进行喷淋系统分区（注意喷淋系统分区与消火栓系统分区的区别）；[平面布置图主要内容为：喷淋管道井位置、喷淋立管位置及数量；喷淋系统附件配置参数、室外平面布置图中应绘制水泵结合器（一般每个分区均需要设置）数量及位置等]（喷淋立管一般在各分区建筑室内宜设计成环状，但室外应连接成环状）；

4、根据喷淋系统分区进行设备间喷淋系统平面布置（喷淋泵一般应设置试验管线，排水进入集水井）；

5、绘制喷淋系统轴测图，进行水力计算（一般采用流量迭加的作用面积法计算；计算目的为确定流量、管线管径、水头损失等）；

6、根据计算结果选择喷淋设备（设备选择及节流孔板计算参考消火栓给水系统）；

7、图纸完善及设计和计算资料整理。

随着社会的进步和人类对工作、生活环境要求的提高，人们对给排水工程的设计已除了要求合理、先进的工艺，能生产出高质量的水，还需要有个整洁优美的环境。

问题1：卫生间排水口预留孔洞无定位尺寸，导致预留洞位置不准，后期重新开凿孔洞造成对卫生间结构板的破坏。

原因分析：给排水设计图中未对各排水孔洞进行尺寸定位，给出的参照图集中尺寸不统一。

解决措施：给排水专业应根据建筑专业对卫生间洁具的布置，在设计图纸中明确给出各排水孔洞的定位尺寸，以便结构施工时预留的孔洞尺寸统一。（在建筑提资后，第一时间了解卫生间及厨房的布置，需要调整出尽早提出）。

问题2：厨房排水立管布置在与烟道排烟口相对的墙角，占用燃气管道位置。

原因分析：厨房排水立管布置未考虑燃气管道布置位置，一般情况下，燃气管道均布置在与烟道排烟口相对的墙角处。

解决措施：厨房排水立管应布置在远离烟道位置的对角墙角处，为燃气管道留出安装空间。

问题3：阳台洗衣机排水地漏下部排水支管未设置存水弯，将导致今后阳台地漏返臭。

原因分析：设计图中只说明了地漏为洗衣机专用地漏，但该地漏存水弯深度不满足50mm深度。

解决措施：阳台设洗衣机地漏的，地漏下部支管必须带存水弯，以保证有效水卦深度，避免阳台返臭。（优先采用密闭防涸地漏）。

问题4：排水立管、空调冷凝水立管位置挡住窗子。

原因分析：给排水专业未考虑建筑专业窗边宽度而在小于100mm的窗边处布置管道或管道直接挡住窗玻璃。

解决措施：排水立管及空调冷凝水管布置时应与建筑专业沟通，避免出现管道遮挡窗子情况，特殊情况下应要求建筑专业加宽窗边。（窗边宽度应保证大于200mm）。

问题5：机房层顶仅设一根雨水管，不符合相关规范。

原因分析：<<建筑给水排水设计规范>>4.9.27：建筑屋面各汇水范围内，雨水排水立管不宜少于2根。

解决措施：机房层设两根雨水管或增设一溢流口。

问题6：在下方是室内的天沟内设置普通型雨水斗。

原因分析：雨水管进入室内。

解决措施：这种情况下应采用侧排雨水斗。

问题7：空调冷凝水立管预留管管标高与建筑不符。及预留管管径在市场买不到。

原因分析：给排水专业未与建筑专业核对空调管预留洞位置（尤其在有凸窗的情况下，位置复杂）。市场上未有De50xDe32的三通。

解决措施：冷凝水管设计时，应与建筑核对标高，确保预留管标高位置是低于空调预留洞位置，保证冷凝水能正常排出。应采用De50xDe50的三通。另，空调冷凝水最好不要排入阳台雨水管。

问题8：管道井内未设计排水地漏，如给水管爆裂积水无法排出。

原因分析：管道井内给水管道较多，但一般情况下均未设计排水措施，一旦出现爆管事故，积水将漫至井外走道和电梯井，造成更大损失。

解决措施：设计时应考虑在管道井内布置排水地漏，接至室外雨水井。喷淋泄水及喷淋末端试水一般都可考虑排入室外雨水井。

问题9：部分单元门厅雨篷处及其他局部挑出的雨篷或天面处漏设雨水口及雨水管。

原因分析：可能因建筑专业未考虑门厅雨篷处或其它局部露天平台处的返水坡度及排水口位置，导致给排水专业无相应的配管设计。

解决措施：给排水专业应与建筑专业充分沟通，对各天面雨水口位置仔细核对，设计完备的排水系统。

问题10：楼层公共部位消火栓位置不当，导致无法按规范要求安装。

原因分析：消火栓箱设置于楼梯休息平台处，因此处有外窗，故箱体安装高度不够。

解决措施：应与建筑及结构专业沟通，将消火栓箱布置在既能满足规范安装要求，又不影响公共部位使用空间的地方，建筑专业应预留箱体孔洞，必要时结构专业应在剪力墙上预留箱体孔洞。（消火栓忌安装在住户家门口，商铺消火栓最好设置在室外；必须设置于室内时，应采用暗装形式）。

第一章施工图识读

1.设计要求，暖气支管不得小于DN20。

2.保温常规做法――给水：防结露保温，热水：保温，消防：不保温，冷冻水：连阀都需保温，冷却水：按设计要求，未要求可以不作。一般吊顶里的管道均需保温。

给水：暗敷防结露保温；明敷穿越门厅、卧室和客厅过门处必须做防结露保温。排水：暗敷做防结露保温；明敷公共厕所座便上反水弯必须做。

管井里除消防、喷洒管道管道外均做保温。

3.镀锌钢管连接方式：《DN100丝接，>DN100可焊接（需防腐），可法兰焊接（需二次镀锌），少量可丝扣法兰连接。

4.管道外皮距墙距离为25-50mm。

5.采暖干管接立管时，当立管直线管段<15m时，采用2个90。弯头，当直线管段>15m时采用3个90。弯头。

6.施工时，排水管宁高勿低，地漏宁低勿高。

7.标高规定：室内管道一般为管中，室外管道排水为管内底，给水为管顶。

8.暖气片中应与窗同轴。

9.闸阀：开关作用，阻力系数0.5；截止阀：调节开关作用，阻力系数19。

10.补偿器分为：自然补偿，方型胀力，弯头，波纹补偿器，套筒补偿器，球型胀力，角质胀力。

11.集气罐：干管末端，其管径为末端管道直径的4-6倍。膨胀水箱：稳压、排气、容纳膨胀水、信号作用。气压罐：稳压、排气。

膨胀水箱共五根管道：膨胀管、循环管、溢水管、排污管、信号管。

集气罐安装位置：管道接口距集气罐上端2/3，距下端1/3。

12.按照标准，掌握热媒入口情况。

13.PP-R管可以套用铝塑复合管或给水U-PVC管道定额。

14.（1）刚性防水套管：Ⅰ型防水套管，Ⅱ型防水套管，Ⅲ型防水套管

Ⅰ型防水套管适用于铸铁管和非金属管；Ⅱ型防水套管适用于钢管；Ⅲ型防水套管适用于钢管预埋，将翼环直接含在钢管上。

（2）柔性防水套管一般适用于管道穿过墙壁处受有振动或有严密防水要求的构筑物。

一般管道穿外墙的管道加防水套管。穿水池的管道采用柔性防水套管。

若室外水位高采用柔性防水套管，若室外水位低采用刚性防水套管。

15.一般水表管径比管道管径小一号。

16.给水支管上凡是接两个以上供水点，支管均加活接头和法兰。若支管接水表除外。

17.规定：洗脸盆（洗菜盆）上边缘距地800mm.

水嘴距脸盆上边缘200mm.

拖布池水嘴距拖布池上边缘300mm

座便给水距地250mm

脸盆给水距地450mm

18.立管出地面时必须加阀门和活接头。

19.消火栓：单栓 DN65规范：栓口向外，不应安装在门轴侧

双栓 DN65或DN50消火栓箱厚度》240mm，栓口中心距地

单栓+自救卷盘1.1m

20.水表的安装：住宅 ：阀门+水表

公共 ：阀门+水表+阀门

室外 ：阀门+水表+阀门+泄水阀+减震等

21.清扫口：接来两个及两个以上的卫生器具支管上应加清扫口，若有地漏可以不加。

立管检查口：最底层和最高层必须设置，每隔一至二层设置。

干管长度穿越几个房间每隔8-12m时应加清扫口或检查口。

22.立管变径必须采用大小头，支管可以采用补心，如接水表变径。

23.排水管道弯头三通的选用：

横管与立管应采用90度斜三通或四通

横管与横管应采用45度三通或四通

立管与排水干管（如出户管）应用2个45度弯头或半径大于4倍D的90度弯头

24.存水弯：P型——蹲便 S型——脸盆、小便斗

第二章基础知识

一、给水工程

（一）室外给水系统的分类

1.以地面水为水源的给水系统

2.以地下水为水源的给水系统

（二）室外给水系统形式：直流给水系统、循环给水系统、循序给水系统

（三）室内给水系统分类：生活、生产、消防

（四）室内给水系统组成：引入管、水表、管路、给水附件、升压贮水设备、室内消防设备

（五）室内给水系统压力组成：H＝H1+H2+H3+H4

H1＝引入管与最不利环路、最不利点的标高差

H2＝沿程和局部阻力

H3＝水表阻力

H4＝出水水头（采暖循环泵只克服沿程和局部阻力，扬程35-40m）

（六）室内给水方式

1.简单给水方式

2.设置水箱给水方式

3.设置水泵给水方式

4.设置水池、水泵、水箱给水方式

5.分区给水方式

6.气压给水方式

7.变频给水方式

（七）室内给水系统管路图式：上分、中分、下分

（八）室内给水敷设方式：明装、安装（注：埋墙的镀锌钢管应做防腐）

二、排水工程

（一）污水及分类：生活、生产、雨雪水

（二）排水体制：合流、分流

（三）排水系统组成：室外、室内

三、供暖工程

（一）供暖系统分类

1.按使用热媒不同：热水、蒸汽、热风

2.按循环动力分：机械、自然

3.按供回水方式分：单管、双管

4.按供暖范围分：局部、集中、区域

（二）热水供暖系统的基本形式

1.上供下回双管

2.下供上回双管

3.垂直单管：顺序式、跨越式、可调节顺序式、倒流式

4.单一双管系统

5.水平单管系统

6.分区供暖

7.同程、异程

（三）供暖系统主要设备

1.膨胀水箱：（循含泵吸入口）定压、排气、容纳膨胀水、信号作用

2.集气罐

3.伸缩器：（高层使用）波纹伸缩器、套筒伸缩器、自然胀力伸缩器

四、通风与空调

（一）空调分类

1.按空气处理设备的设置分：

集中系统：空调机组直接供给各个房间

半集中系统：水冷机组—新风机组／风机盘管

全分散系统：水冷机组—风机盘管

2.按负担室内负荷所用的介质种类分：全空气系统、全水系统、空气-水系统、冷剂系统

3.根据集空调处理空气来源分：封闭式、直流式、混合式

4.根据分部分：空调风系统、空调水系统、净化空调系统、制冷设备系统、水冷机组、冷却塔

（二）主要设备；空调机组、新风机组、风机盘管

（三）通风系统：

1.送排风系统：人防、地下室、车库（钢板、玻璃钢）

2.防排烟系统（钢板、玻璃钢、结构风道）

3.除尘系统

五、锅炉分类及型号表示方法

（一）分类

1.按用途分：工业、供暖、电站、机车

2.按提供载热介质分：蒸汽、热水

3.按结构分：火管、水管、水火管混合

4.按燃料分：燃煤、燃油、燃气

5.按燃烧方式分：手烧和机械

6.按整装方式分：快装、组装、散装

（二）型号表示方法

第三章规范

(一)给排水及采暖

1..阀门安装前应作强度性试验，从一批中抽10％，若抽取10％合格率为95％或99.9％均为不合格。强度性试验压力＝公称压力*1.5；严密性试验压力＝公称压力*1.1

2.安装在主干管的起切断作用的闭路阀门应逐个作强度性和严密性试验。

3.管道上的冲压弯头外径应＝弯道外径

普通冲压弯头焊接钢管

无缝冲压弯头无缝钢管

焊接钢管DN100 公称直径

无缝钢管Φ100*4.5 外径*壁厚

螺旋焊管D109*4.5 外径*壁厚

4.地下室或地下构筑物外墙有管道穿过时应采取防水措施，对于有严格要求的应作柔性防水套管。.

刚性防水套管：一般设计未要求时采用

柔性防水套管：设计要求部位；地下水位较高构筑物；水池

5.管道穿越伸缩缝、沉降缝、抗震缝敷设时应采取下列措施：

（1）加伸缩节：给水、喷洒加橡胶软接头；冷冻水加不锈钢软接头

6.支架位置正确，应埋设平整牢固：（1）设备、附件应设吊架、支架、托架

（2）末端、弯头、三通 （3）按规范间距均分排布（注：喷洒末端应作防晃支架）

7.固定支架与管道接触应牢靠严密。

8.滑动支架、滑拖和滑槽应留有3-5m间隙。

9.无热伸缩的管道吊架吊杆应垂直安装，有热伸长管道吊架吊杆应向热膨胀方向反向偏向。

10.固定在建筑构筑物上的管道支吊架不影响结构安全。

11.采暖、给水、热水系统立管管卡的设置：

（1）楼层高度≤5m，每层必须装1个

（2）楼层高度>5m,每层不得少于2个

（3）管卡安装高度距地1.5-1.8m，2个管卡匀称

（4）多层建筑给水、排水管径大于25mm时立管可以不加支架，但排水立管最底层应加管墩。

（5）排水铸铁、给水镀锌钢管立管应把支架做成落地卡。

12.有伸缩管道应加套管,采暖、热水、冷冻、冷却、凝结水穿墙、楼板应加套管，给水、消防、喷洒、排水不必要加。

13.给水管道：镀锌钢管《DN100螺纹连接，>DN100法兰或卡箍连接；给水塑料管和复合管可以采用橡胶圈接口、粘接、热熔、专用管件与法兰；给水铸铁管：水泥粘口或橡胶圈；铜管：专用接头或焊接

13.螺栓拧紧后，突出螺母长度《螺杆直径的1／2，螺纹连接应外露2-3扣。

14.给水立管和装有大于等于3个的配水点支管始端均应安装可拆卸的连接件（如活接头）但若有水表、法兰阀门均不需加。

15.冷热水：上热下冷，左热右冷。

16.防腐处理：埋地排水铸铁管：沥青防腐；埋地钢管（包括镀锌钢管）：三级防腐。

17.水箱溢水管和泄水管应设在排水附近但不得与排水管直接连接。

18.立式水泵减震不应采用弹簧减震器。

19.室内排水管材：U-PVC排水管、铸铁管、混凝土管、组成洗脸盆和饮用喷水器到共用水封之间和连接卫生器具排水短管处可用钢管。

带1个大便器的支管》DN100，带1个大便槽的支管》DN150，接3个以上卫生器具支管》DN75

20.室内雨水管：给水铸铁管、给水塑料管、镀锌钢管、黑管（内防腐）

21.立管检查口每隔一层加一个，最底层和最高层带卫生器具必须加。

22.排水立管和主干管（如入户管）应作通球试验，球直径》排水管道直径的2/3。U-PVC排水立管应加伸缩节或三通（带伸缩节）和阻火圈（或防火套管）。伸缩节间距不大于4米。

23.连接2个或2个以上的大便器或3个或3个以上的卫生器具横管应设扫出口。（清通设备）

24.水平管与水平管道，水平管与立管应采用45度三通或45度四通，90度斜三通或90度斜四通。立管与排水管应采用2个45度弯头或曲率半径不小于4倍管径的90度弯头（TY三通）。

25.排水通气管高出屋面300mm,必须大于积雪厚度（非上人屋面）北京规定为600mm。

26.通向室外排水管穿墙或基础必须下反时，应采用45度弯头或三通，并应在垂直管段设扫出口。

27.室内热水分为：全循环、半循环、不循环。热水管道应尽量利用自然补偿热伸缩（弯头、方形胀力）

28.水管道应进行冲洗，罐体不作水压试验只做灌水试验。热水供回水、集水缸、分水缸、热水箱等均应作保温。敞口水箱应作满水试验，密闭水箱应作水压试验。

29.卫生器具安装应采用预埋螺栓或膨胀螺栓固定。卫生器具应作满水试验和通水试验。

给水管道距地高度：洗脸盆450mm,座便器250mm,浴盆670mm,淋浴器1150mm,蹲便器（手动自闭式）600mm,立式小便器1130mm,挂式小便器1050mm

30.室内采暖钢管：焊接钢管《DN32螺纹连接，>DN32焊接

31.管道坡度：汽水同向热水管道、蒸汽管道和凝结水管道坡度千分之三，不得小于千分之二。汽水逆向流动，热水管道、蒸汽管道坡度大于等于千分之五。散热器支管坡度等于1％，坡向应利于排水和泄水。

32.平衡阀和调节阀（系统主干管）都具有方向，具有压力区间。

33.方型补偿器应有整根无缝钢管煨制。

34.散热器支管长度>1.5m时应安装管卡。

35.上供下回系统的热水干管变径应顶平偏心连接，蒸汽干管变径应底平偏心连接。

高温水（110-130℃）加法兰或法兰阀门。

非高温水吊顶里的管道最好不用活接头，而用法兰阀门或丝扣阀门加一对法兰。

38.散热器带足片，14片以下2个腿，14片以上3个腿。20片以上拉条。

39.过滤器：水泵入口处加，较小。

40.除污器，采暖系统整个楼、换热站、锅炉房回水管家除污器，较大。

除污器一般须加旁通管。主要清通、易坏设备均应加旁通附件。

（二）通风空调

1.工程中所选用的外购风管，还必须提供相应的产品合格证明文件或进行强度和严密性的验证。

2.通风管道规格的验收，风管以外径或外边长为准，风道以内径或内边长为准，非规则椭圆形风管参照矩形风管，并以长径平面边长及短径尺寸为准。

3.镀锌钢板及各类含有复合保护层的钢板，应采用咬口连接或铆接，不得采用影响其保护层防腐性能的焊接连接方法。

4.风管的密封应以板材连接的密封为主，可采用密封胶嵌缝和其他方法密封。密封胶性能应符合使用环境的要求，密封面宜设在风管的正压侧。

5.风管材质：普通钢板、镀锌钢板、不锈钢板、硬聚氯乙稀、有机玻璃钢、无机玻璃钢（相应的玻璃布层数不少于规范规定，其表面不得出现反卤或严重泛霜）

6.防火风管的本体、框架及固定材料、密封材料必须为不燃材料，其耐火等级应符合设计的规定。

7.复合材料风管的覆面材料必须为不燃材料，内部的

第四章定额讲座

一、排水、采暖定额

（一）总论

1.站类管道和室内管道划分：站或机房的外墙皮为届。

2.室内管道与室外管道划分：建筑物外墙皮1.5m为界。

3.室外管道与市政管道划分：钢管《DN150室外，>DN150市政；

无缝钢管《Φ159室外,>Φ159市政

铸铁《DN250室外，>DN250市政

4.操作高度：超高系数>5m ,指操作物或设备安装高度距同层地面距离。

基数：人工工日*超高系数

5.高层建筑超高费：檐高>25m，取费基数：人工费*高层建筑超高费

6.采暖系统调试费：单位工程人工费*14％（不含热源费用），其中人工费占调试费的78％。

7.脚手架使用费：单位工程人工费*2％

（二）室内管道：

理解：管道压力、材质、连接方式不同

1.管道室压：低层一次试压即可；高层分层试压、单项试压、系统试压和隐蔽工程等。

2.低压镀锌钢管（丝接）DN32以内管卡以包括。

3.低压镀锌钢管（焊接）不含支吊架，管件已含（成品：弯头，现场加工：三通口开制）

4.低压镀锌钢管（法兰连接）需二次镀锌，法兰片、费用未含

5.沟槽连接（卡箍连接）用于给排水、消防和燃气

机械式或开孔式连接：常用于三通

管件：沟槽连接

6.给水铸铁管：常用于埋地入户管（铸铁管较钢管机械强度大，耐腐蚀）

7.排水铸铁管：水平连接>6个大便器或高层建筑必设辅助透气管

辅助透气管管件、透其帽、立管检查口以含量形式含在定额里，不须单独。

8.柔性排水铸铁管：橡胶法兰接口A型；W型抱箍连接

9.铝塑复合管：黄铜管件连接或卡套式连接，管件之间螺纹连接

铝塑复合管和PVC-U给水塑料管已含管件、钢塑转换接头安装费，但未含主材，含量1.01

铝塑复合管DN32以内包含管卡

10.U－PVC排水塑料管件已含：透气帽、伸缩节、立检口和大便器连接管（蹲便器）不须单独计算；阻火圈或防火套管需单独提供。

11.PPR管：丝接执行镀锌钢管子目；粘接执行UPVC给水塑料管；热熔焊接执行第八章燃气管道PE管电热熔。

（三）价格

1.材料预算价有三部分组成：供应价、保管费、采购费

其中供应价有以下几部分组成：外埠运费、包装费、供销部门手续费、出场费。

2.信息上的价格为运至施工现场的价格，但不含2％的保管费。

3.机械台班费用定额的编制：折旧费（在规定使用范围内收回其原成本）

检修费（大修费、维修费）

4.包括：直接费、企业管理费（扣除了项目部医疗和养老）、利润和税金。其中直接费包括：人工费、材料费、机械费和现场管理费（其中现场管理费包括临时设施费和现场经费）。

（四）室外管道

1.旧管道与新管道接头：热源套用第12节室外热源管道碰头；给水管道套用第13节 室外给水铸铁管加三通水源接头。

2.填沙：根据设计要求才计算，不一定满填 适用于直埋保温管和直埋管。

（五）站类管道

1.卷焊管件：成品套用低压卷焊钢管管件安装补主材；现场制作加工套用低压卷焊钢管管件安装，不需补主材。

2.现场加工的各种管件，包括在主管上挖眼接三通、摔制异径管等，均执行管件连接相应子目，不再计取管件主材费，若挖眼三通支管小于主管径1/2时，管件规格按支管管径计取；若支管管径大于主管径1/2时，管件规格按主管管径套用。

（六）阀门与法兰

1.减压阀组构成：

(七)卫生洁具

1.蹲便器：若用UPVC排水管，蹲便器连接管不单算，含在接头零件里。

2.坐便器：若为后排水，单执行一个坐便器软接头安装（管道与大便器之间）

3.大小便槽：冲洗水箱制作执行第九章水箱制作。冲洗水箱托架执行第十三章设备支架制作。

4.土建拖布池：落地安装执行水嘴和地漏安装；台式执行水嘴和带存水弯的排水栓。盥洗台执行水嘴和不带存水弯的排水栓；多龙头的洗涤槽执行多个水嘴和带存水弯的排水栓，若有地漏可执行水嘴、不带存水弯的排水栓和地漏

5.洗衣机接口执行水嘴安装，换主材：洗衣机龙头。

6.多功能地漏、浴盆排水存水盒（柜）安装执行三用排水器安装相应子目。

7.水平清扫口执行扫出口（连接两个以上大便器或三个以上用水器具必须设扫出口）

8.立管检查口、透气帽和伸缩节含在管件含量中，不用单独计算。

9.悬挂式隔有器拖（支架）须另行计算。

12.设备拖架刷油需另执行金属支架刷漆。

（八）采暖器具

1.铸铁散热器：一般需现场组对，不分明装安装均执行同一子目，落地安装每组有带足片和不带足片。挂装不分，只有中片。

2.落地安装散热器：14片以内，2个带足片，15-20片，3个带足片。

3.柱型铸铁散热器安装每组超过20片时，需要拉条，拉条费用另行计算，用φ6圆钢，执行金属支架制作安装子目。

4.定额中列出的接口密封材料均按成品胶垫编制的，若与设计不符时不得调整。

5.钢制闭式散热器：一般指成品，多为挂式，单位：片指组，定额中包括拖钩安装，若托架成品，主材中不包括拖钩，其拖钩另行补价。定额中已含放风门丝堵，若装手动放风阀另执行手动放风阀安装。

6.高频焊翅片管散热器：定额中包含了防护罩的安装费用，但不包括本身价值

7.多柱式钢管散热器：可用于热水或蒸汽，如森德散热器。

8.辐射对流散热器安装，不分挂装或落地装，均执行同一定额，落地装支座按随主材带来编制的。

9.光排管散热器：A型和B型制作安装，定额中已包括联管所用工料，不得另行计算。

10.集气罐及自动排气阀：用于热水采暖系统最高点，其上的阀门及放风管另行计算。

11.暖风机安装：不含支架制作安装，另行第十三章按设备支架制作安装。

12.低温地板辐射采暖：按敷设方式分规格以米计算。一般不能有管件，定额中不含保温网，土建计算。定额中已包含地面浇注配合施工。用铝塑复合管、聚丁烯管、聚丙烯管、聚乙烯管等管道作为地板采暖管道时，均执行本项目。

13.采暖系统调试费用另行计算，进入取费中。

（八）消防系统

1.减压孔板位置：在消火栓前活接头连接，在消火栓前法兰连接，在消火栓后接管连接。法兰安装另行计算。

2.室外地下消火栓井执行第一册土建定额。

3.气体驱动装置管道安装中，卡套连接件的数量按设计图纸用量另行计算。

4.贮存装置机座支架另行计算，执行第十三章设备支架相应子目。

5.贮存装置安装中，定额中已包括灭火剂贮存容器、系统组件、安全阀等贮存装置和阀驱动装置的安装和氮气增压。二氧化氮贮存装置安装不需气体增压，执行定额时应扣除纯氮气，其他不变。

（九）燃气管道

1.聚乙烯管道：PE管，管件另行计算。连接方式：小管径电熔；大管径热熔。

2.聚乙烯管件连接，适用于聚乙烯三通、弯头、管堵、变径、套袖等各种管件连接。

3.钢塑转换接头：不论丝接、焊接、法兰连接均执行同一子目；若为法兰连接，法兰本身价值另计，螺拴按设计图纸用量计取并计取3％损耗率计算。

4.燃气管道φ315以内PE管按第八章燃气管道执行，燃气井按第一册建筑工程进行取费；φ315以外PE管作补充项目，燃气井执行市政管道进行取费。

（十）低压容器具

1.组装式水箱包括了型钢底架制作安装费用，其他设备支架均另行计算。

2.变频给水装置：气压罐中压力控制器随设备自带，变频泵组中软接头若设备配套计入主材价，否则另行计算。

3.需作保温的设备执行设备保温定额子目。

4.设备与基础间灌浆一般指二次灌浆。

5.地脚螺栓制作和灌浆：若设备自带包括地脚螺栓和灌浆；若设备未带，套用设备地脚螺栓制作和灌浆。

6.场外运输：一般与水箱制作配合使用。若为成品安装中以含其费用。

（十一）锅炉

1.若为燃气锅炉，应把煮炉和洪炉用的轻质燃油换算成燃气。

（十二）泵及减震

1.若泵未配地脚螺栓，另执行第九章地脚螺拴制作安装。

2.减震连接板

(十四)套管及支吊架

1.工艺流程:预留洞 预制套管安套管 堵洞

型钢防锈预制支架

管道防锈预制管段

2.支吊架计算,单位100kg，套用96年概算定额型钢量。

3.13-79一般管架适用于一般管道；13-80木垫式管架适用于空调水系统，不包括木垫价铬，按m2购买（大概1900元/m3）；13-81弹簧式管架适用于设计特殊说明的支吊架，如有垂直位移的活动支架，定额中不包括弹簧的价铬。

排水UPVC管卡是成品购买的，应把吊架式固定卡折合在主材里。

4.套管：一般填料套管

无填料钢套管：执行焊接钢管安装，以m计算比管径大2号

防水套管：刚性、柔性

阻火圈：UPVC排水管

5.上下水管穿墙用无填料套管，排水管穿楼板不做套管；采暖管道做一般填料套管，燃气管道穿楼板加沥青，套用一般填料套管

（十五）管道液压试验及探伤

1.管道液压试验：管道本身已含一次试压，施工设计如果需二次试压再执行液压试验定额，试压用液指除水以外的液体若为水可不计，压力表和阀门以摊销性材料进入，压力表0.1，阀门0.2。

2.管道气压试验：输送气体的管道需作强压试验，外线管道需强压气压试验。

3.管道泄漏性试验：适用于输送剧毒、有毒及可燃介质的管道。如燃气管道室内部分。

4.管道真空性试验 ：空调机、水箱的铜管等需做真空性试验。

5.水冲洗：所有介质为水的管道均需作水冲洗，采暖管道液需水冲洗，排水管道不做。

6.管道消毒冲洗：适用于生活冷水、热水和饮用水

如埋地给水管道（饮用水）：打压、冲洗、消毒

埋地消防管道：打压、冲洗

7.压缩空气吹扫：室外天然气管道在做完液压试验需吹扫

8.下水通球试验：用于下水管道，闭水试验已包含在排水管道安装定额中。下水通球试验需单独套用，一般指排水主干管和立管（支管不用做，但如果是坐便、蹲便与主干管连接部位需做，即管道流动块状物体要做通球。

9.管道酸洗、碱洗：适用于工艺管道

10.脱脂试验：氧气管道

11.探伤：如市政管道

（十六）刷漆保温

1.铸铁散热器刷漆量按0.28m2/片。

2.保温拖盘制作安装：发生部位冷凝水立管；钩钉：横干管管径较大时做钩钉；镀锌钢板保温盒用在阀门、法兰保温上。

3.直埋保温管接头：适用于室外直埋管

二、通风、空调定额

（一）通风管道及部件：动力系统：送风机、回风机；空气处理系统；空气输送系统：消声器、平衡阀；空气分布系统：百叶、排风口、送风口

1.通风管道：薄钢板、玻璃钢和复合型

2.计量原则：不扣除弯头、三通、变径；扣除阀部件

特殊：弯头导流叶片，计量时不扣除套用制作组装定额；消音弯头扣除，套用消音弯头安装。

3.防火阀、消声器、静压箱和消音弯头已包括支吊架安装。

4.当消音器连续安装时算2节消音器。

5.静压箱展开面积按6面计算，不扣除开孔。

6.矩形风管同心弯管当大边长（水平面边长）》500mm时必须设置导流叶片。

7.检查孔设定位置：风管较长时头一个尾一个；如为舒适性空调可不设；对于恒温恒湿空调需要设；高中效过滤器需设检查孔。

8.测定孔：干管和支管出入口处设

9.系统严密性：按需测试风管的面积以m2计算。

资源简介/截图：

目录
1 简介………………………………………………………………………………………………1
1.1 BIM 执行计划……………………………………………………………………………2
1.2 术语定义…………………………………………………………………………………3

2. BIM 说明书……………………………………………………………………………………5
   2.1 BIM 成果…………………………………………………………………………………5
   2.2《新加坡 BIM 指南》的模型深度和项目阶段………………………………………6

表 1：BIM 构件的几何属性和非几何属性举例…………………………………………6

表 2 是按照当前工程实际的 BIM 可交付成果举例……………………………………8
2.3 BIM 目标&职责表…………………………………………………………………………11
2.3.1 模型创建者…………………………………………………………………………11
2.3.2 模型使用者…………………………………………………………………………11
2.3.3 免责声明…………………………………………………………………………12
2.4 费用预期…………………………………………………………………………………16
2.5 其他附加增值 BIM 服务…………………………………………………………………16

3. BIM 建模和协作流程…………………………………………………………………………18
   3.1 单专业建模 ………………………………………………………………………………19
   3.1.1 BIM 构件建模指南………………………………………………………………19
   3.1.2 政府监管对模型的要求……………………………………………………………19
   3.1.3 模型定位……………………………………………………………………………19
   3.1.4 模型分割和框架……………………………………………………………………19
   3.1.5 版本管理……………………………………………………………………………19
   3.2 多专业模型协调…………………………………………………………………………20
   3.2.1 注意事项………………………………………………………………………22
   3.3 模型&文件生成………………………………………………………………………23
   3.3.1 发布 2D 图纸………………………………………………………………………23
   3.3.2 BIM 交换格式………………………………………………………………………23
   3.4 归档………………………………………………………………………………………24
   3.5 数据安全&保存…………………………………………………………………………24
   3.6 质量保证和质量控制……………………………………………………………………24
   3.7 设计-建造项目的工作流程…………………………………………………………… 25
   3.8 设计-投标-建造项目的工作流程………………………………………………………25
   3.9 两个新 BIM 角色…………………………………………………………………………27
   表 6：新 BIM 角色职责概述……………………………………………………………27
   3.9.1 BIM 经理的职责……………………………………………………………………27
   参考资料……………………………………………………………………………………………29
   附录A录各专业典型的BIM构件…………………………………………………………………30
   （i）建筑 BIM 构件……………………………………………………………………………30
   （ii）结构 BIM 构件…………………………………………………………………………30
   （iii）土木 BIM 构件…………………………………………………………………………31
   （iv）ACMV BIM 构件………………………………………………………………………31
   （V）给排水和生活 BIM 构件………………………………………………………………32
   （vi）消防 BIM 构件……………………………………………………………………32
   （vii）电力 BIM 构件…………………………………………………………………………33
   附录B-建筑信息模型建模指南……………………………………………………………………34
   ( i ) 综述……………………………………………………………………………3 4
   (ii) 质量控制………………………………………………………………………………35
   (iii) 建筑 BIM 建模指南………………………………………………………………………36
   通用建筑指南：……………………………………………………………………………36
   (iv) 结构 BIM 建模指南………………………………………………………………………43
   一般结构指南：……………………………………………………………………………43
   (vi) MEP BIM 建模指南………………………………………………………………………49
   a.ACMV…………………………………………………………………………………49
   b.管道&卫生设施………………………………………………………………………52
   c.防火………………………………………………………………………………55
   d.电气……………………………………………………………………………………57
   附录 C – BIM 项目实施计划模版 1……………………………………………………………61
   附录 D-BIM 项目实施计划模板 2…………………………………………………………………64
   附录 E- BIM 特殊条款 1.0 版示样…………………………………………………………………71

1 简介
《新加坡BIM指南》是一本参考性指南，概括了各项目成员在采用建筑信息模型（BIM）的项目中不同阶段承担的角色和职责。
该指南是制定《BIM执行计划》的参考指南。《BIM执行计划》是业主与项目团队之间为顺利实施BIM
项目达成的一项协议。
《新加坡BIM指南》包含BIM说明书和BIM模型及协作流程
BIM说明书

• 它规定了各个项目团队应该在项目的“哪些”阶段，提供“哪些”“BIM可交付成果”，达到“哪
  些”目标。所有约定好的可交付成果均在“BIM目标和责任”表中注明，各相关方应在上面签字。
• 每个可交付成果由一组BIM模型构件（或构件）构成。构件是对项目中采用的实际建筑组件的物
  理和功能特性的数字化表达。常见BIM构件见附录A。
• 每个构件包含一组用于定义构件非几何特性的属性。

市政工程道路、排水、给排水管道工程、桥梁工程、基坑开挖隧道工程、盾构掘进隧道工程、照明、绿化、电力沟工程、交通工程单位、分部、分项工程检验批划分。

一、道路工程

二、给排水管道工程

三、桥梁工程

四、基坑开挖隧道工程

五、盾构掘进隧道工程

六、照明

七、绿化工程

八、电力管沟工程

九、交通工程

基坑降水是指在开挖基坑时，地下水位高于开挖底面，地下水会不断渗入坑内，为保证基坑能在干燥条件下施工，防止边坡失稳、基础流砂、坑底隆起、坑底管涌和地基承载力下降而做的降水工作。降水的施工工程是深基坑施工的一到重要的施工环节，很大部分的基坑事故都是与地下水有关系。

基坑降水是保证基础质量的重要步骤，明沟加集水井降水、轻型井点降水、喷射井点降水、电渗井点降水、深井井点降水等等。基坑宽度小于6米时可沿基坑长边方向布置单侧线性井点，大于6米则需两则布置或环状布置井点。单侧线性井点要布置在地下水流靠上游的方向上。降水井运行一段时间后，地下水会形成稳定的降水漏斗。降水漏斗的坡度约为1：10，也就是说，当井点处地下水位下降1米并长时间稳定时，离井点约10米范围内的地下水位都将受到影响，而且，距离井点越远降水幅度越小。

关于基坑降水工程，大家是否想要了解更多呢？下面来为大家介绍基坑降水工程5大方法、基坑降水工程降水施工方案、基坑降水工程须考虑的3大因素、基坑降水工程5大施工问题及应急措施。

基坑降水工程5大方法

1、明沟加集水井降水

明沟加集水井降水是一种人工排降法。它具有施工方便，用具简单，费用低廉的特点，在施工现场应用的最为普遍。在高水位地区基坑边坡支护工程中，这种方法往往作为阻挡法或其他降水方法的辅助排降水措施，它主要排除地下潜水、施工用水和天降雨水。

在地下水较丰富地区，若仅单独采用这种方法降水，由于基坑边坡渗水较多，锚喷网支护时使混凝土喷射难度加大（喷不上），有时加排水管也很难凑效，并且作业面泥泞不堪阻碍施工操作。因此，这种降水方法一般不单独应用于高水位地区基坑边坡支护中，但在低水位地区或土层渗透系数很小及允许放坡的工程中可单独应用。

2、轻型井点降水

轻型井点降水（一级轻型井点）是国内应用很广的降水方法，它比其他井点系统施工简单、安全、经济，特别适用于基坑面积不大，降低水位不深的场合。

该方法降低水位深度一般在3-6m之间，若要求降水深度大于6m，理论上可以采用多级井点系统，但要求基坑四周外需要足够的空间，以便于放坡或挖槽，这对于场地受限的基坑支护工程一般是不允许的，故常用的是一级轻型井点系统。轻型井点适用的土层渗透系数位0、1-50m/d，当土层渗透系数偏小时，需要采用在井点管顶部用粘土封填和保证井点系统各连接部位的气密性等措施，以提高整个井点系统的真空度，才能达到良好的效果。

3、喷射井点降水

喷射井点系统能在井点底部产生250mm水银柱的真空度，其降低水位深度大，一般在8-20m范围。它适用的土层渗透系数与轻型井点一样，一般为0、1-50m/d。但其抽水系统和喷射井管很复杂，运行故障率较高，且能量损耗很大，所需费用比其他井点法要高。

4、电渗井点降水

电渗井点适用于渗透系数很小的细颗粒土，如粘土、亚粘土、淤泥和淤泥质粘土等。这些土的渗透系数小于0、1m/d，用一般井点很难达到降水目的。利用电渗现象能有效地把细粒土中的水抽吸排出。它需要与轻型井点或喷射井点结合应用，其降低水位深度决定于轻型井点或喷射井点。在电渗井点降水过程中，应对电压、电流密度和耗电量等进行量测和必要的调整，并做好记录，因此比较繁琐。

5、管井井点降水

管井井点适用于渗透系数大的砂砾层，地下水丰富的地层，以及轻型井点不易解决的场合。每口管井出水流量可达到50-100m3/h，土的渗透系数在20-200m/d范围内，降低地下水位深度约3-5m。这种方法一般用于潜水层降水。

基坑降水工程降水施工方案

1、定井位

根据降水设计方案提供的井位图、地下管线分布图及甲方提供的坐标控制点，施放降水井井位。正常情况下井位偏差≤50mm，若遇特殊情况（比如地下障碍、地面或空中障碍）需调整井位时，应及时通知技术人员在现场调整。为保证安全，定井位后应挖探坑以查明井位处有无地下管线、地下障碍物，挖探坑的平面尺寸应和钻孔钢护筒相近（稍大一点），深度必须以挖（或钎探）到地层原状土为准。

2、埋设护筒

为避免钻进过程中循环水流将孔口回填土冲塌，钻孔前必须埋设钢护筒。护筒外径1、0m，深度视地层情况而定。在护筒上口设进水口，并用粘土将护筒外侧填实。护筒必须安放平整，护筒中心即为降水井中心点。

3、钻机就位、调整

钻机就位时需调整钻机的平整度和钻塔的垂直度，对位后用机台木垫实，以保证钻机安放平稳。钻机对位偏差应小于20mm，钻孔垂直度偏差1%。

4、钻孔

在钻孔过程中，一般情况下不需要调制泥浆，采用清水水压平衡法进行冲击钻进成孔，用抽筒抽取岩芯钻进，施工时应保证孔内水面高度与孔口平，防止塌孔事故发生。若钻进过程中通过易塌孔的流砂层或泥浆漏失严重的地层时，可采用少投粘土 增大孔内泥浆浓度，防止塌孔。

当遇有隔水粘土层时，为了防止冲击成孔时在孔壁形成泥皮，影响水井出水量，在成孔后要进行二次扩孔，扩孔直径比设计直径大50－100mm。

5、换浆

钻孔至设计深度以下0、5m左右，将钻具提出孔外，然后用清水继续正循环操作替换泥浆，直到泥浆粘度小于20秒为止，泥浆置换时送水管要下入距离孔底0、5米左右，以保证将浓泥浆返出孔内，确保洗井质量和降水井的出水量。

6、下管

下管前应检查井管是否已按设计要求包缠尼龙纱网；无砂水泥管接口处要用塑料布包严，钢筋滤水管上下段焊接时，钢管或袖头连接处要打坡口，以保证井管的垂直度并焊接严实。

7、填滤料

填料必须采用动水填砾法从井四周均匀缓慢填入，避免造成孔内架桥现象，洗井后若发现滤料下沉应及时补充滤料，填料高度必须严格按设计要求执行。

8、洗井

采用压风机洗井，若井内沉没比不够时应注入清水，洗井必须洗到水清砂净为止。

基坑降水工程须考虑的3大因素

1、场地条件及该建筑物设计施工资料

场地条件制约着降水方案的制定，它主要包括场地四周已有建筑物的高度、分布、结构和离拟建工程的距离；地基四周的地下设施（包括给排水管道、光纤电缆、供气管道等）；向外抽水排水通道以及供电情况等。有关设计施工资料包括基坑开挖尺寸和分布；地下建筑物施工的有关要求等。这些条件决定了所采用降水方法和具体的设计施工方案，也决定了具体保证周边建筑物和地下设施安全的实施措施。

2、地质情况

了解地基土分层地质柱状图及地质剖面图，各层岩土的物理力学性质，地下水类型及埋藏情况，水文地址情况，水质分析结果，特别是土层的渗透性。土的渗透系数取决土的形成条件、颗粒级配、胶体颗粒含量和土的结构等因素，因此场区土层的不同深度和不同方位的渗透系数是不同的。渗透系数计算结果的真实性，势必直接影响降水方案的选择。由于影响渗透系数的因数复杂，一般勘察报告提供的数值多是室内试验数据，误差往往较大，只能供降水设计时参考，对重要工程应做现场抽水试验加以确定。



3、场地地下水情况

地下水分潜水和承压水两种。潜水储存于地表与第一层不透水层之间，是无压力重力水，可向四周渗透。从工程实践来看，潜水大多来源于大气降水和地下埋设的上下水管道破裂漏水，主要积存于地表下杂填土和老建筑物被冲刷掏空的地基中。承压水储存于两个不透水层之间含水层中，若水充满此含水层，则水具有压力。所以，要根据地质和水文资料，搞清楚场区各处透水层和不透水层向下沿深度的分布厚度和变化情况；掌握场区各处承压静止水位埋深，混合静止水位埋深和他们的年变化幅度及水位标高；查明场地地下水补给源的方位、距离和透水层的联系情况；搞清楚地下水层是否与江、河、湖、海等无限水源连通；不论潜水或承压水若与无限水源连通，都会造成降水困难甚至于降水无效。

综上所述，在基坑工程降水存在许多缺陷如会引起邻近建筑物的不均匀沉降，施工时要采取措施防止不均匀沉降；根据场地条件及该建筑物设计施工资料；地质情况；场地地下水情况选择合适的降水方法，以减少基坑工程施工中的事故。

基坑降水工程常见施工问题及应急措施

1、支护结构渗水

应急措施：

1、对渗水量较小，不影响施工也不影响周边环境的情况下，采取坑底设排水沟的方法。

2、对渗水量较大，但没有流砂带出，造成施工困难，而多周围影响不大的情况，可采用注水泥浆封阻。

2、支护结构漏水

应急措施：

1、如果漏水点水压力不大时，宜用堵漏王进行埋管封堵，待漏水周边堵漏王强度达到要求后进行封管。

2、如漏水位置埋深较大，则应在支护结构后采用压密注浆方法，注浆封堵。注浆浆液中应渗入适量水玻璃，使其能尽早凝结，也可采用高压喷射注浆方法。采用压密注浆时，为防止施工对支护结构产生的压力生成支护结构较大的侧向位移，在施工前应对坑内局部反压回填土，待注浆达到止水效果后再从新开挖。

3、基坑周边地面出现裂缝、沉降

应急措施：

1、立即停止坑内降水。

2、迅速用水泥浆灌缝，同时用薄膜等防雨物质将裂缝修补处覆盖，避免雨水流入。

3、观察裂缝发展情况，必要时对地面进行钻孔灌砂或补浆、

4、外围建筑物、构筑物沉降或倾斜

应急措施：

1、应立即停止土方开挖及降水（必要时回填土方）、同时分析产生沉降或倾斜原因。

2、增设建筑物边水位观察井，并增加坑外回管井回灌补水，及时恢复坑外地下水位。

3、必要时进行压力注浆对建筑旧基础下土方进行土体加固

5、砂层止水帷幕失效，产生流砂

应急措施：

1、出现此部位时立即停止坑内土方开挖，并将开挖土方回填和预备的沙袋反压，阻止坑外砂层流失。

2、进行压密注浆。立即阻止振动打孔机进场。考虑浆液的均匀渗透，在流砂漏水点外围按梅花形布设，采用混合浆液，即水泥-水玻璃双液快凝浆液，水泥采用P42.5普通硅酸盐水泥，水泥用量200Kg/m3；水灰比为0.5；水玻璃用量2.0％。

注浆前应全面检查注浆设备与材料，包括注浆泵，搅拌储浆系统，高压压浆管，压力表等，注意正式注浆后勿随意中断，力求连续作业，以保证成桩质量。注浆采用自下而上的施工要求点多量少。

注浆压力控制在0.2-0.4MPA以内，浆液流速为0-452/min。

压浆提升；采用SYB50型挤压式压浆进行注浆，按设计注浆压力和注浆量自下而上压浆提升，注浆管拔管高度为0.33m。压密注浆采用注浆量与注浆压力双控原则，以注浆量为主，压力为辅。当浆液出注浆管返至地面，终止压浆。

 每个工程的品质与成败，往往是由各个小细节决定的。下面给大家总结一下给排水管道施工中常见的一些问题，详细地分析其原因，并提出一些解决措施，给大家做一下参考！

一、雨水管不该用伸缩节、管箍连接

原因：雨水管本身壁厚较薄，在遇到暴雨时，管路内容易形成真空，导致雨水管材被吸扁爆裂。

解决措施：在安装时必须采用直落水接头连接。直落水接头主要有两个作用：1、连接管路；2、用于管路透气、溢流、消除伸缩余量。

二、PE、PVC－U管不能用于热水

使用场合：

1、PE管材正常通水温度不能超过40℃；

2、PVC-U管道正常通水温度不能超过45℃。

案例：使用PVC－U给水管材跟太阳能热水器管路相通，没有考虑到热水回流的情况，使管道内经常充满热水，最终使管材严重变形。

三、给水管道不该在未经过试压就回填、暗敷。

原因：用来检测管道的强度和气密性，以防管路在使用过程中出现漏水，造成更大的损失。

解决措施：给水管路在安装完毕后应首先按照相关技术规程进行试压，在确保管路未出现漏水的情况下，再进行回填、暗敷。

四、落差较大的给水管路不能没有透气装置

原因：当给水管路落差较大或距离较长时，管道内会形成水锤或真空负压，导致管路吸瘪或破坏。

解决措施：消除水锤和负压必须安装排气阀。

排气阀的作用：1、排气消除水锤； 2、补气消除负压。

案例：如有一些工程都是由于没有安装排气阀导致管材内形成真空负压使管材吸扁。

五、PE给水管夏天试压不该在中午或下午进行

原因： PE给水管由于材料性能，极易吸收空气中的热量，使管道内水温升高，最高温度可达到50℃左右。因此在温度较高时试压，应根据实际水温选择相应的折减系数来计算管材的试验压力。

案例：夏天管道安装完毕后，在中午后相对温度较高时进行灌水试压，由于管材曝晒在阳光下，吸收热量，使管材内试压水温度迅速升高，再按平时试验压力，导致管材韧性破裂；而选择气温相对较低的早晨进行试压，管路运行正常。

六、PP－R热水管在地板下安装时应该设置管卡

原因：由于PP-R材料线性膨胀系数较大，在通热水时受到热胀冷缩的影响，造成埋在地板下的管材变形拱起，导致地板翘起。

解决措施：必须根据情况用一定数量的管卡来固定管材。

案例：热水管安装在地板下没有用管卡固定，管材通水后由于管路膨胀导致地板全部翘起。

七、冬季电工套管弯曲时不能用力过猛

原因：在低温时电工套管的韧性下降较大，弯曲时会造成管材开裂。

解决措施：在气温较低的冬季，最好是能先将弯曲部位摩擦生热后，再用弹簧进行弯曲。

八、PE、PP-R管材在焊接前必须清洁加热板、模头表面及管材焊接端面

原因： PE、PP－R管材在焊接时，由于加热板、模头以及管材焊接面存在杂质，会形成焊接缺陷，致使管路出现漏水的现象。

解决措施：在焊接前必须对加热板、模头表面以及管材焊接面进行清洁。

案例：使用PE给水管时，由于焊接面未进行清洁，焊接后导致管路漏水。

九、D110 以上（包括D110）PVC给水管不该用平扩口

原因：PVC大口径给水管平扩口锥度较大，管材和平口端完全插入平扩口底部较难，导致管材接口漏水。

解决措施：D110以上 PVC给水管一般采用活套连接或用束节直接粘接。

十、PP－R热水管不该在室外长时间裸露使用

原因：PP-R材料抗老化性能差。

解决措施：暗敷或者加保护层

案例：将PP－R热水管当做太阳能室外管道连接，在室外裸露使用两年后，出现了韧破裂现象。

十一、高层建筑中，PVC－U排水管应设置消能装置

在高层排水中，水的势能较大，极易损坏底部弯头和横支管。因此，PVC-U排水管材用于高层住宅楼时≥20m，在立管上应设置消能装置，每六层安装一个。

十二、管箍伸缩节不该用于横管中

原因：管箍伸缩节密封性能较差，在横管中使用易引起漏水事故。

解决措施：横管中一般使用伸缩节，确保管道不会漏水。

十三、PE、PP－R焊接温度不应过高

原因：由于各种材料的特性，在高温时材料降解，使其碳化。

解决措施：1、PE管道焊接温度一般为200℃～240℃；2、PP－R一般为260℃；

案例：使用PE管材在300℃的高温下进行焊接，用了1年后，管路在焊口处出现大面积漏水

十四、大口径PVC-U在转弯处时应有加固措施

原因：管道转弯处，水的冲击力较大，容易造成管路破坏

解决措施：在转弯处用水泥墩进行加固，谢谢关注机电天下。

十五、PE－RT管路在不使用的情况下，及时将水排出

原因：气温较低时水会结冰膨胀将管道破坏。

解决措施：管道在不使用时必须及时将管路内积水排除。

十六、普通PP-R热水管不建议使用在高温散热器采暖,特别当应用于家庭小锅炉采暖时,建议采用PP-R塑铝稳态管

原因：高温散热器采暖水温一般在70℃以上,长期使用影响管材的使用寿命；家庭小锅炉采暖时温度控制较高，时常有水被烧开的现象，且管路连接较短，管内温度时高时低，严重影响管材的正常使用。
