Revit中统计出来的管道长度是实际的管道长度，而传统算量是把管件占的长度也计算到管道中的，虽说从理论来说Revit的量更准确，但在不讨论对错的情况下，倘若我希望兼容传统的算量规则的话，也是可以让Revit自动把管件长度也折算到管道里面的。

       折算的逻辑其实比较简单，首先获得管道，查询一下管道的连接件是否有连接有管件，如果连接了的话就计算连接件到族位置点的距离，将这段距离与管道的长度相加即可获得折算后长度。

       要注意的是这样的折算对族的位置点是有要求的，用自带的常规管件来举例的话，弯头、三通这些都是可以完美的将管件长度折算过去的，因为它们的位置点就是管道的交点，而变径则会将长度折算到其中一端，因为它的位置点就在其中一个连接件上。

以下代码：

 //管道长度
 double pipeLength = pipe.get_Parameter(BuiltInParameter.CURVE_ELEM_LENGTH).AsDouble();
 //折算后长度
 double convertLength = pipeLength;
 foreach (Connector con in pipe.ConnectorManager.Connectors)
 {
 if (con.IsConnected)
 {
 foreach (Connector ref_con in con.AllRefs)
 {
 if ((BuiltInCategory)ref_con.Owner.Category.Id.IntegerValue == BuiltInCategory.OST_PipeFitting && (ref_con.ConnectorType == ConnectorType.End || ref_con.ConnectorType == ConnectorType.Curve || ref_con.ConnectorType == ConnectorType.Physical))
 {
 convertLength += con.Origin.DistanceTo((ref_con.Owner.Location as LocationPoint).Point);
 break;
 }
 }
 }
 }
 TaskDialog.Show("goodwish", Math.Round(UnitUtils.ConvertFromInternalUnits(pipeLength, DisplayUnitType.DUT_MILLIMETERS), 3).ToString() + " => " + Math.Round(UnitUtils.ConvertFromInternalUnits(convertLength, DisplayUnitType.DUT_MILLIMETERS), 3).ToString());

1．如果规划对车位数量有严格的规定，可改全地下停车为半地下停车，因为后者施工成本低、采光好、更便于管理。如果能利用地势的天然高差做半地下停车场则更好。

2．可能的话，尽量采用地面停车。特别是Townhouse或小别墅项目，如果一味地追求室内或独立车库，必将增加销售面积，也就失去了项目的本性定位，增加了消费者的购房支出。将车辆停在树木掩映下的入口广场或窗下，客户也能接受。

3．可以利用项目的红线退距当作地面停车场，给客户以更多地、不同层次的消费选择。过于追求“人车分流”、甚至走火入魔地为了追求“人车分流”而将社区立交化，必定增加生产成本，也就相应地增加了消费者的购置成本和生活成本，也不符合未来社区的发展趋势。

4．尽量降低停车库层高，层高2.2米以下不计面积，也就不缴纳相应的税费。

5．对于中小城市的中档楼盘来说，其客户的私车拥有率较低，因而车辆往往成为炫耀的物品，站在阳台上俯视爱车，就象看自己的孩子在楼下玩，十分满足、惬意。因此，地面停车比地下停车更受消费者欢迎。

6．水景社区的水岸，如果采用硬而高的岸堤，则只能临水而不能亲水，甚至更不安全，最好采用自然坡。

7．减小人行道宽度，因为弯而窄的人行道更具美感。人行道不要安砌立沿石，采用红砖或片石平面安砌，让草自然地向人行道延伸，更具品位。

8．拙劣的雕塑或小品经不起长久的欣赏，不如用秋千、单杠等参与性健身器材代替。秋千和木马对所用人都是童年美好的回忆。

9．多种树、少植草：树木的绿化作用和养护成本都是草坪所无法比的。

10．人工水池尽量要浅：因为地下水资源是珍贵的，政府也是不允许开采的。而在没有中水的情况下，使用自来水肯定不是长久之计。在北方，浅水池除了夏天赏水外，冬天还可观石或作为溜冰场。

11．减小空旷的大广场，增加楼间的绿地：因为人们更喜欢在楼根下或树荫下玩乐，更喜欢庭院绿地。想一想平房的生活和院子里的树、房前的花就了然了。

12．一楼设计“私家”庭院：打开侧进入小院子，类似别墅生活，既好卖又能提高价位。

13．进深较大的多拼型Townhouse，可在楼梯间上方采用屋顶直接采光，成本增加不了多少，却是很大的卖点。

14．通常，多层住宅两端有山墙的的房子因噪音或日晒等原因不太好卖。可以将靠近山墙的卫生间的窗子开大，增加直接采光面积，能提高卫生间的档次，有利于销售，还可丰富外立面。

15．外墙砖可用电脑进行不同颜色和图案的组合拼图，然后要求施工单位照图施工即可。同样的花费，而效果可能大相径庭。

16．复式房屋的客厅部分，可设计两层挑空：既可降低所减计面积的税费、出让金等，又能增加卖点。

17．多层的办公物业也要尽量用电梯：电梯能增加物业的档次，提高售价，减小楼梯面积。如果不设电梯，单楼梯间的装饰费用可能抵得上一部电梯的费用。

18．允许的话，用实体围墙代替铸铁栏杆式围墙：实体围墙费用低，而且给人以安全、高档、神秘感，更受有”大院情节”的人的欢迎。

19．户型设计要做到干湿分离，以便于管道并用，可减少建安成本。

20．智能化报警系统的误报率很高，而且越多越“智能”误报率越高。因为一只宠物猫就可能造成误报，因此可增加人工巡逻，只安装基本的报警系统即可。

21．电话插座最好三个，分别在客厅、主卧、卫生间。一个小细节就是一个大卖点。

22．调查显示，人们对书房的关注程度已大于餐厅。因此，在面积允许的情况下，最好设计有书房。当然书房一定要大，但最好能观景，以便于休息。

23．主卧不要太大（开间不低于3．6米，最好3．9米；开间进深比1：2左右），但功能要多，如可设步入式衣帽间、卫生间、化装间等三小间。

24．客厅不要太大，但利用率要高、开间要宽，更要有足够的供视听电器、落地灯、空调等使用的各类插座，而且位置要合适；

25．非直线型板楼的梯形空间可当作客厅，既可突破传统的矩形空间，做成曲线或梯形客厅，又可利用丰富的空间设计出家庭吧。

26．佣人房不宜太大，要尽量靠近厨房，以便于主佣分道。

27．眼睛是心灵的窗子，窗子是房子的眼睛。眼睛之美不在大，但颜色、式样一定要设计好。例如，改平窗台为飘窗台。由于窗未落地，不计面积，但室内空间却增大了，视野也增大了，还可摆放花草等东西。费用增加不了多少，却是大大的卖点。

28．绿化用树可在郊区旷野上、山上或农村寻找购买树型好的、有观赏价值的成品树，别自己种。因为十年树木的花费更高，绿化效果也不如前者。

29．销售就象唱歌，一个声调是不行的，也要有高音、低音。因此，销售节奏一定要把握好，要有高低潮，从而减少销售费用和期间费用，而促销效果更好。

30．社区会所90%以上经营不善，因此要进可能地不做或少做会所。即使必须要做，一定要进行差异性功能设计，即与社区周边的设施要有差异性，不要重复雷同。

31．规模小的社区最好不要配套游泳池，因为游泳池维护费用太高，使用率普遍较低。而且，竞争楼盘如果有更大的游泳池就更尴尬了。

32．规模小的社区最好不要配套幼儿园、学校等，因为师资、生源难有长期保障。可与其它学校甚至贵族学校联建，将本社区的生源作为资源换取入学优惠，远比自己建设一所要划算得多。

33．阳台要一步到位，不致于凌乱搭设，又能增加销售面积。

34．阁楼一定要匠心设计，要将设计合理的样板空间充分展示给客户，而不是简单的宣传“买一送一”。

35．屋顶瓦的色彩要与社区风格相一致，不宜太刺眼；价格不一定越贵越好，但要确保施工质量。

36．慎设阳台外花槽：北方风沙大，冬天冷，居民很少在阳台外花槽内养花，而且浇花的水易沿墙面流下，污染墙面，影响整体的美观。

37．广告的诉求目的要明确：广告要达到预期效果，必须要有明确的主题和实实在在的、消费者所能看得见的实惠，才能效果好；否则，还不如不做。

38．施工路牌要统一规划、统一设计、统一施工，费用由施工单位承担（作为承揽工程的条件之一）。

39．严格控制建筑的制作：一定要选择一家品牌制作单位；一分前一分货，尽量选用进口模型材料；在单价确定后，一定要要求制作单位精心制作，而且要有至少三个月的质量保证期。

40．对变更工程量采用会鉴制：传统的”一条龙”签证制，其实是谁都可以将责任推脱掉，而会签制是工地代表、监理单位、施工单位、工程人员四方会签、能最大程度地避免。

41．围墙尽量一步到位：一步到位的围墙有利于前期的楼盘包装，给客户以信心，还能减少多次拆砌的费用，只要好参观入口和施工入口即可。至少沿着主干路的一面围墙要一步到位。

42．墙外绿化和样板区绿化要一步到位，既有利于楼盘包装，也可减少二次浪费。

43．利用配套的会所、超市或营业网点作为售楼处，既显得气派有实力，又避免了因临时搭建再拆除的浪费。

44．供客户参观的社区道路宜一步到位，将参观区和施工区隔开，给客户以整洁有序的感觉，又可避免安全事故。

45．在厨房设计专用冰箱机位，与厨房整体设计，以便于取物；洗衣机位设于生活阳台，使用便利；滚筒式洗衣机、前开门洗衣机可放在厨房操作台下，也与厨房整体设计，管线连接比较方便。

46．景观绿化要有层次：草坪、低灌木、高灌木、低乔木、高乔本高低有序，既有层次，又显自然。

47．广告要请广告公司设计；看似多花了点儿设计费，而广告效果要好的多。

48．要要求广告公司设计A、B、C三稿，因为同样的设计费用，却能择优刊登。

49．要选择目标客户习惯阅读的版面，而不是选最贵的版面。

50．L型厨房最佳：面积不大（1．8×3米净尺寸），利用率较高，最适合一人作饭的“家庭分工”。

BIM的全称是BuildingInformationModeling，即建筑信息模型，自1960年CAD技术诞生以来，建筑业的计算机技术发生了翻天覆地的变化，但CAD侧重于二维平面，而BIM技术的出现则让工程技术达到了全新的高度，BIM侧重于三维立体，在视觉上更为直观。

根据众多学者对于BIM以及BIM在具体案例中的研究成果可知，BIM技术可以收集整个项目的信息为一体，来支持项目管理者对项目方案筛选、人员结构、各方协作和整体把控进行管理，使项目管理更加高效率、高质量、标准更加规范。BIM不是一个软件，它是一个资源共享的平台，随着BIM技术的不断发展和研究，目前在不同的阶段可以使用不同的BIM软件去针对各个阶段出现的问题进行解决。

在这些BIM软件当中，Autodesk公司借助传统绘图软件AutoCAD的天然优势在市场上占据最大的份额且一直处于行业领先地位。其中Autodesk Revit软件是目前国内应用最广泛的BIM软件。

软件特色：Revit平台包括Architecture（建筑）、Structure（结构）、MEP（机电）三大模块，用户界面友好易上手，平台开放性好，支持体量建模，支持平立剖、3D多窗口显示，支持多种文件格式的读取，支持第三方插件扩展，如橄榄山快模、广厦、族库大师、PDST等插件。其平台不仅支持与Autodesk公司旗下的多款软件进行数据交换，如3DMAX、Navisworks、Robot等分析、渲染平台，还支持与结构分析软件的数据交换，如Tekla、Sap2000、Etabs、YJK等平台，该软件具有较广泛的适用性。

局限性：Revit软件主要应用于民用建筑，其建模所需的族文件需随着项目经验一点一点积累，增加了小型公司应用Revit的成本。

典型办公楼布局：

办公室人员的理想舒适条件：

脚部温暖，头部凉快，没有吹风感（风速不超过：0.2m/s)，空气运动良好（避免闷热不通风的感觉，污染物稀释良好）。

地板送风空调系统通过高架地板下的空间形成送风箱，并将经过空调机处理过的空气送到工作区域。

气流路径比较：传统系统VS地板送风空调系统。

热空气往上走概念：热空气总是向上走，所以，往上走的热空气总是与高位送出来的空气进行争斗。传统空调系统对整个空调区域进行空气调节，需要更多的新风量，地板下空调系统的送风方向与空气自然流动的方向相同；空调区域的人员所得到的是最优化控制的温度，还得到最高的新风量。

高于人员头顶的区域允许较高的温度。

地板下送风系统&风机模块：

地板风出风口：

地板散流器出风：加压地板风帽；

风机辅助送风：低压地板风帽；

地板散流器送风要求地板风帽有较高的密封性；

地板散流器送风也要求较高的送风温度；

风机辅助送风对地板密封性要求不高；

风机辅助送风可以使用较低的送风温度。

典型地板下送风空调系统：

带设备层的典型地板下送风空调系统，设备层在中间，服务于上面和下面的各楼层。

顶回风下送风地板送风空调系统：

天花内回风下送风地板送风空调系统：

风管回风下送风地板送风空调系统：

下回风下送风系统：

某品牌地板送风空调系统工作原理：

典型安装应用：

房间内下送风安装：

服务区或走廊安装，后送风/上回风：

服务区或走廊安装，后送风/风管回风：

室内高位格栅回风/后送风：

高位风管回风，回送风：

高位（天花内）回风后送风：

前回风侧送风：

后部中间回风，侧面送风：

新风输入：

新风接到区域空调机组进风口：

新风接到回风管上：

新风接到回风管内：

新风接入到天花板内：

新风接入到回风通道：

新风直接接到空调机组内：

安装内景：

地板送风空调系统楼层层高变化：

大楼结构：

对新建大楼，大楼总高度可以减少8-10%；建造时间也可以缩短，开发商可以更快得到出租收入。

地板送风空调系统可以减少10%的建筑材料使用，这包括：采矿、加工、交付、安装和维护等。

本文来源于互联网，作者：GEA。暖通南社整理编辑。

近年来高层建筑给排水技术不断发展，相较于以往的技术，又有了哪些提高，哪些变化，哪些优势呢？下面来为大家盘点一下最新的建筑给排水处理技术。

1.超高层屋面雨水排放

对于300m以下高度的超高层建筑，通常采用不分区的雨水排水系统，有很多成功的案例。但在使用中也存在一些问题，如经常溢流对建筑周边地面的影响、大暴雨时接雨水出户管的检查井井盖被顶起等。

分析原因，主要是屋面溢流口设置高度不当及雨水系统中的空气在检查井内析出，导致检查井内雨水气水流态不稳定所致。

2.真空排水

用的极少，不限于高层建筑。特点是可以随意上下弯曲管道，要是能够解决运行费用的问题，那么排水以后就完全可以不用管结构专业了。

真空高速排水系统到底如何工作，可以将水瞬间排走呢？真空管道内的排水水流速度可达到3-6米/秒，而普通排水系统的排水速度顶多达到1米/秒。假设一套实用面积100平方米、楼层高度为3米的住房完全被水淹没，用一排水能力为2立方米/秒的真空高速排水系统仅需要2.5分钟就能将这300立方积水排走。而采用目前的城市排水系统，在毫无故障的理想状况下，同口径大小的排水管道一般也要6.5分钟才能将这些水排走。

目前普遍采用的重力排水系统大多只能顺利通过浓度较低、杂质很少的液体，一旦泔水、淤泥、塑料袋、碎石、砖块等杂物混为一体，极易堵塞管道。目前城市遭遇大雨，排水系统经常瘫痪，很大原因就在于此。

3.超高层建筑叠压供水

利用室外给水管网余压直接抽水再增压的二次供水方式

一般来说，高层建筑只需采用并联分区供水，不存在叠压。但是100m以上超高层推荐使用串联供水。现在一般采用的多是设备层设中间转输水池，占用空间不说，还给结构增加负担。新技术应该会采用管道泵直接叠压供水，不设中间转输水池，但是要解决的问题是供水的可靠性以及系统的稳定性问题，现在还极少采用。

市政管网压力理论上只能供应到4层，但是现在楼宇层数都很高，原来都是在楼底有个水箱，市政管网的水自动流到水箱，然后再用水泵打上去，只不过这样不节能，市政管网的压力直接流失掉了，而且水箱不是全封闭的，容易有脏东西啊或是空气污染，需要定期清理，不卫生，维护也麻烦。

现在，市面上一种无负压的，就是没有水箱，用个储水罐，加泵，叠加市政管网的压力，这样环保，也节能。

打个比方，如果3楼用水，市政管网压力供的到，水泵是不开的。

如果8楼用水，市政管网压力只能供水4层，那么水泵开启，但是提供的压力有4-8层，这样加起来，8楼水龙头一开就有水了。

4.无负压供水

虽然已经广泛使用，但真的是个非常好用的新技术。完全不用设置生活水池和水箱，设计和使用都极其简便，直接套一体化设备，大大简化设计。论文可以从无负压设备的使用条件和有点入手，个人感觉很有东西可以写。

通常我们所说的无负压供水设备，一般指的是无负压变频供水设备，也叫变频无负压供水设备，是直接连接到供水管网上的增压设备。传统的供水方式离不开蓄水池，蓄水池中的水一般自来水管供给，这样有压力的水进入水池后变成零，造成大量的能源白白浪费。

而无负压供水设备是一种理想的节能供水设备，它是一种能直接与自来水管网连接，对自来水管网不会产生任何副作用的二次给水设备，在市政管网压力的基础上直接叠压供水，节约能源，并且还具有全封闭、无污染、占地量小、安装快捷、运行可靠、维护方便等诸多优点。

5.中水回用与雨水收集系统

废水回用，通常与中水回用混为一谈，但是有所不同，废水回用指工业废水经过UF+RO工艺回用到生产线，循环使用的，回收率相对低于75%，非用于绿化浇灌、车辆冲洗、道路冲洗、家庭坐便器冲洗等。

雨水收集，完整的说应该叫做“雨水收集与利用系统”，是指收集、利用建筑物屋顶及道路、广场等硬化地表汇集的降雨径流，经收集——输水 ——净水——储存等渠道积蓄、雨水收为绿化、景观水体、洗涤及地下水源提供雨水补给，以达到综合利用雨水资源和节约用水的目的。具有减 缓城区雨水洪涝和地下水位下降、控制雨水径流污染、改善城市生态环境等广泛的意义。雨水收集利用建筑、道路、湖泊等，收集雨水，用于绿地灌溉、景观用水，或建立可渗式路面、采用透水材料铺装，直接增加雨水的渗入量。

网友讨论：

A：雨水管由于有出现满管流的可能，必须达到全管高度的抗压性才行。印象中目前的处理方式是300m以内用特殊管材直排，300m以上采用中间设备层消能的方式

B：对一般建筑而言，中水回用和雨水收集都难以实施，技术可行，经济也许暂时合理，但管理维护困难，后期费用高，长期可靠运行的很少，有待进一步的技术突破。

C：超高层串联供水，不用转输水箱，直接水泵接力极少。

高层建筑给排水系统设计步骤详解

一、高层建筑给水系统设计步骤详解

1、确定建筑给水引入点（一般为两点引入）及控制方式[一般为两阀（闸阀、止回阀各一）一表]；

2、根据市政给水资料确定采用市政给水余压供水区间（一般为从建筑地下部分至上部3-4层）；

3、根据建筑功能分区和用水点资料确定建筑上部生活给水系统分区（一般分区原则为按建筑高度35-60米分区，建筑要求供水等级越高则分区建筑高度越小；另外要考虑相同建筑功能的空间尽量在相同供水分区内）；

4、确定屋面（含各分区）生活或消防水箱设置位置（水箱容积及形状规格等根据计算结果确定）；

5、根据给水分区对各用水点进行优化的给排水平面布置（各分区给水立管可以设置在一个管道井内方便检修维护；除特殊要求外一般不考虑分层给水计量；除特殊要求外一般应考虑分层给水控制；给水管线布置应水力条件良好；确定给水管线材质-方便水力计算查相应水力计算表）；

6、标注给水立管编号并绘制管道井大样图，注意分层给水支干管应与相应分区给水立干管连接；

7、根据给水管线平面布置绘制给水轴测图，编制给水水力计算表（注意是否有集中热水供应；一般只需要对有代表性的给水管线进行详细的水力计算，其它可以根据该计算结果参考确定流量、管径、水头损失等参数）；

8、根据水力计算结果确定整个建筑给水系统的管径（避免片面根据计算结果频繁变换管径）；根据水头损失计算资料确定建筑给水设备所需要的设计扬程（最上区应考虑屋面消防水箱采用生活水泵供水）；根据流量计算资料确定建筑给水设备所需要的设计流量；

9、如建筑有设置中水系统要求其系统设计参考以上步骤；

10、图纸完善及设计和计算资料整理。

二、高层建筑排水系统设计步骤详解

1、根据市政排水资料确定建筑排水的总体走向（建筑污水汇集后一般通过局部污水处理构筑物-化粪池后排入市政排水管网，根据建筑规模化粪池可以多处设置；注意室外排水检查井设置间距要求和污水流经化粪池等构筑物存在局部水头损失）；

2、根据市政排水情况和建筑功能确定排水体制（即排水系统是否采用分流制-如建筑设置有中水系统则必须分流）；

3、根据建筑给水系统布置进行优化的排水系统平面布置（排水系统一般不分区，一般需要设计专用或共用辅助通气立管；排水立管应尽量上下取直贯通；排水立管中部、下部及出户横管处应设置专用消能管件；建筑中下部排水水封应安全可靠-一般选择S型水封；排水管件一般选择自带检查口型）；

4、对建筑地下部分进行排水管线平面布置（除正常排水点外设备间等一般应设置集水井排可能出现的积水-采用潜污泵提升排除）；

5、确定排水管线材质（一般选择金属管材或加厚塑料管，排水出户横管最好选择金属管-做加强防腐措施）；

6、绘制排水系统轴测图，进行排水系统水力计算（主要确定排水管径、敷设坡度、专用通气管管径；排水管出户标高应根据建筑的基础结构资料和市政排水资料确定）；

7、建筑室外排水系统的优化平面布置及水力计算（主要确定排水管径、敷设坡度、埋设深度）；

8、图纸完善及设计和计算资料整理。

三、高层建筑消防系统设计步骤详解

高层建筑消防系统设计严格执行现行《高层建筑防火设计规范》。

根据建筑等级和功能要求进行消防系统设计（主要为建筑消火栓给水系统、喷淋给水系统、消防器材配置等，其它消防系统暂不考虑）。

（一）消火栓给水系统

1、根据规范及建筑等级和建筑功能确定消火栓系统消防喷枪使用支数[一般为四~六支喷枪动作，即消火栓系统消防设计流量为20~30L/s；注意消防电梯前室必需布置消火栓（含消防立管）并且该消火栓不计算在动作消防流量之内；根据该参数计算设备间消防水箱的消火栓系统贮水容积-设计流量*消防时间（一般不低于二~三个小时）]和屋面消防水箱容积（一般二类高层消火栓系统为不低于12m3，一类高层为不低于18m3）；

2、根据建筑高度进行消火栓系统的竖向分区（理论上每个分区建筑高度应不超过100米（原规范为80米），实际工程应用一般根据建筑等级采用60~80米，等级越高分区高度越小）；

3、根据建筑平面布置确定消防立管的设置位置和数量；

4、根据立管布置进行消防系统的平面布置[主要内容为：消防管道井位置、消防立管位置及数量；消火栓位置及配置参数、室外平面布置图中应绘制水泵结合器（一般每个分区均需要设置）数量及位置、消防器材位置及数量和配置参数、设备间布置-（消防立管一般应在各分区建筑室内和室外分别连接成环状）；

5、绘制消火栓系统给水轴测图，进行水力计算（确定消防给水流量、管线管径、各设计管路水头损失等），选择消防给水设备（一般选择成套设备，一般每个消防分区选择一套设备）；并根据设备（水泵）实际参数（主要为扬程选定值一般会大于计算扬程）结合水头损失计算结果进行节流孔板的计算（设置节流孔板的目的是保证每个消火栓处的实际出流量为5 L/s。实际工程中节流孔板设置依据为消火栓栓口处工作压力应不超过40~50米水柱）；

6、注意建筑最上一个分区应在建筑屋面设置屋面试验消火栓；

7、消防器材选择及数量应根据《建筑消防器材配置设计规范》计算确定（消防器材每个配置点应不少于两具）；

8、图纸完善及设计和计算资料整理。

（二）喷淋给水系统

1、根据规范及建筑等级和建筑功能确定喷淋给水系统的设计流量（也可以根据规范要求的喷水强度结合作用面积计算确定）；

2、根据计算流量确定设备间消防水箱的喷淋系统贮水容积-设计流量*消防时间（一般为一个小时）]和屋面消防水箱容积（≥设计流量*消防时间10分钟）；

3、根据建筑平面布置进行喷淋系统的平面布置（注意喷头选型和数量统计），按照每个喷淋分区的喷头数量不超过800个（实际工程中一般应考虑安全系数3~5%，即实际喷头数量一般应少于800个）或静水压力不超过1.2MPa进行喷淋系统分区（注意喷淋系统分区与消火栓系统分区的区别）；[平面布置图主要内容为：喷淋管道井位置、喷淋立管位置及数量；喷淋系统附件配置参数、室外平面布置图中应绘制水泵结合器（一般每个分区均需要设置）数量及位置等]（喷淋立管一般在各分区建筑室内宜设计成环状，但室外应连接成环状）；

4、根据喷淋系统分区进行设备间喷淋系统平面布置（喷淋泵一般应设置试验管线，排水进入集水井）；

5、绘制喷淋系统轴测图，进行水力计算（一般采用流量迭加的作用面积法计算；计算目的为确定流量、管线管径、水头损失等）；

6、根据计算结果选择喷淋设备（设备选择及节流孔板计算参考消火栓给水系统）；

7、图纸完善及设计和计算资料整理。

四、高层建筑热水系统设计步骤详解

参考建筑给水系统和热水供应系统（教材资料）设计。

1、热水用水点不同于冷水用水点；

2、高层建筑供应热水系统必须设计回水管路（循环泵扬程一般小于2米），热水系统沿程温降一般选择5~10℃（要求越高温降越小）；

3、热水系统分区基本同冷水系统分区，热交换装置一般设置在各分区或集中设置在设备间内；

4、需要进行主要部分（热媒选择；热媒耗量、热水部分耗热量计算、热交换装置选择等）的热工计算（热水量计算应注意热水计算温度和用水当量查表方法）。

相比普通水处理装置，反渗透水处理设备不仅能够将水中的溶解盐、细菌、致热质以及有机物等微量元素进行有效分离，同时，还可大大提高锅炉原水水质，实现水资源的节约，故而应用效益十分显著。那么，相比普通水处理设备，新型反渗透水处理设备究竟具备哪些优势特点呢?又有着怎样的应用效果呢?

反渗透水处理设备优点

反渗透水处理设备由于其基本原理的特殊性，与其它水处理设施相比具有以下比较明显的优点由于只是用压力作为膜分离的推动力，因此膜分离装置操作简单，便于自控和维修，设备占地面积小。设备配有在线的仅表，可随时监视设备的运行。

设备具有过热保护功能，当设备的负载超过设定值时，设备会自动断电以保护整个系统。设备设有高低压保护功能，高压泵入口压力过低则会形成汽蚀，高压泵出口压力过高会对反渗透膜造成杋械损坏。

反渗透水处理设备设有自动保护装置，当出现以上两种情况时设备会自动停机。设备装有状态指示功能设备操作面板上装有状态指示灯和各种仪表。

出现异常时可通过对比提醒操作人员调整各项运行参数。处理后的水质好，可以分离出水中的溶解盐、细菌、致热质以及有机物等微量元素，单级膜脱盐率达97%以上。节省电耗，反渗透过程不发生相变，与有相变的分离法(如蒸馏)和其他分离法相比，能耗要低得多。每吨水耗电2~8度。

应用效果分析

反渗透取代电渗析和钠离子交换器后，取消了传统的电渗析酸洗过程，避免了环境污染。此外，由于应用反渗透技术处理后的水电导率明显低于电渗析和钠离子交换器处理后的水，供锅炉使用，产生的蒸汽满足催化、常压等装置生产用蒸汽的要求，为锅炉的安全、平稳、长周期运行奠定了坚实的基础。

反渗透水处理设备现场应用表明，采用反渗透水处理设备具有水质好，节能降耗、产品安全性能高等特点，在实际使用中减少锅炉化学清洗次数，提高锅炉运行的安全性，提高了矿井的经济效益，对于水资源的可持续利用具有重要的意义。

顾名思义，协同设计的最大优势就是协同本身，无论是多专业多人协同、单专业多人协同、甚至只有一个人参与也能被称为协同设计，因为其本质是数据的实时更新与准确传递。

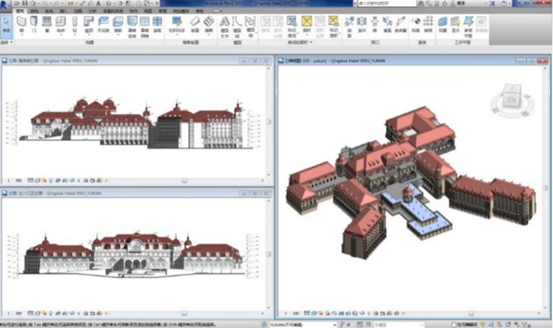

图1 青岛银沙滩度假酒店 Revit工作界面

项目总建筑面积6.9万平米，其中地上部分4.4万平米，地下部分2.5万平米，基底面积1.5万平米，容积率0.80，覆盖率27%，建筑高度34米，客房数400钥匙间，停车数127辆。由于历史原因，青岛曾为德国殖民地，故德式风格成为了该酒店设计的主导，常规欧式建筑外立面一般都拥有复杂的线脚装饰，设计的重点与难点除了平面布局，全集中在外立面上，而且设计周期仅限一周，若以传统设计模式介入，将很难保证进度。

图2 青岛银沙滩度假酒店 Revit德式构件族

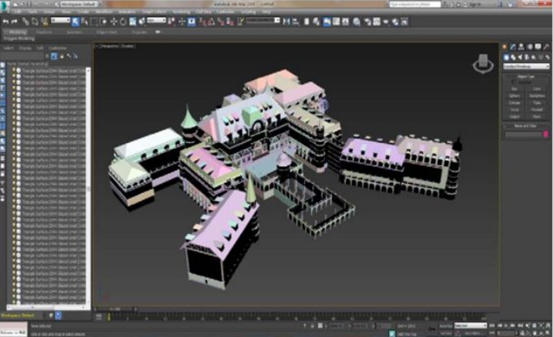

图3 青岛银沙滩度假酒店 3Dmax界面图

该项目两名建筑师以公共部分和客房部分为分界，通过Revit中心文件模式协同设计，为了最大限度呈现德式风格并且保持风格统一，建筑师制作了多种德式构件族用以共享。另一方面，Revit模型可直接导入3Dmax进行渲染表现，不但材质信息完整传递，而且省略了传统效果图公司的建模环节，在设计周期如此短的情况下，为项目顺利优质地完成提供了有力保障。

俞侃 仅供学习交流 版权归原作者所有

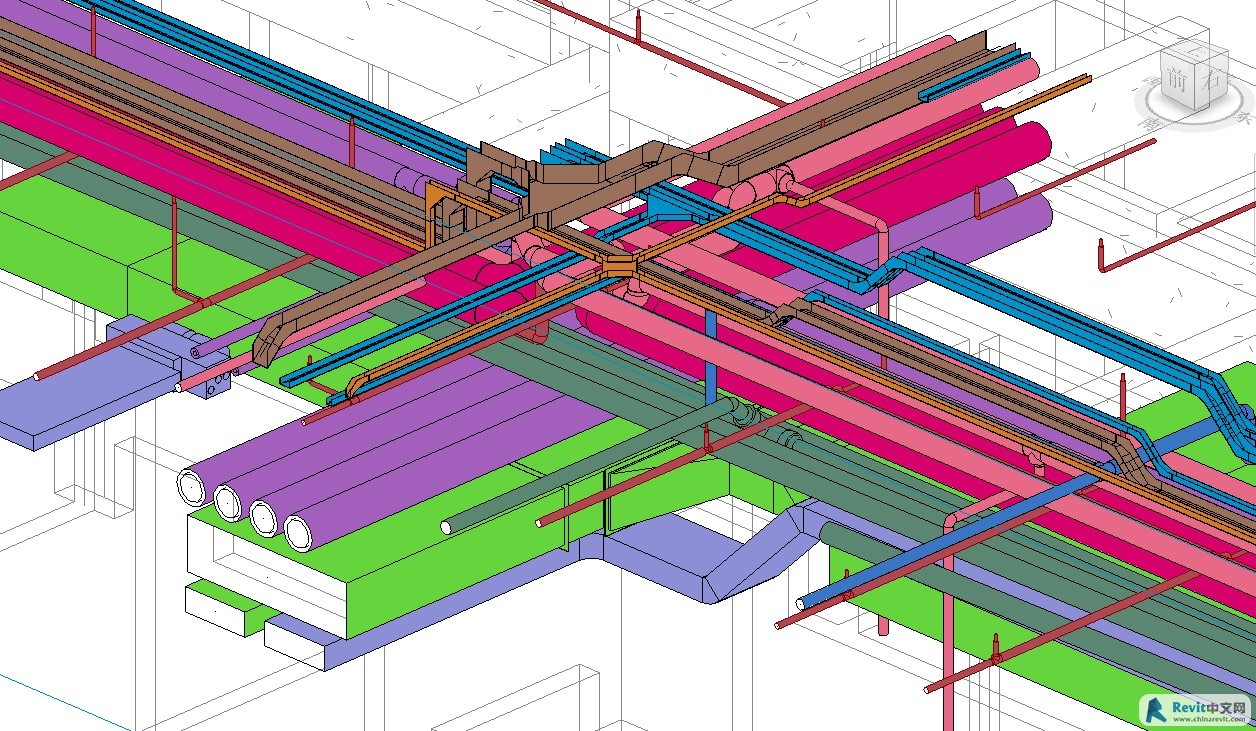

Revit软件在管线综合设计中应用更加便捷。

一、Revit软件在管线综合设计中应用的优势

1)传统二维图纸中管道只是利用点线来简单组合，仅能表达几何关系，而在Revit中管道不但具有几何特征，还包括属性和功能特征，例如管道流量、管道粗糙度等。

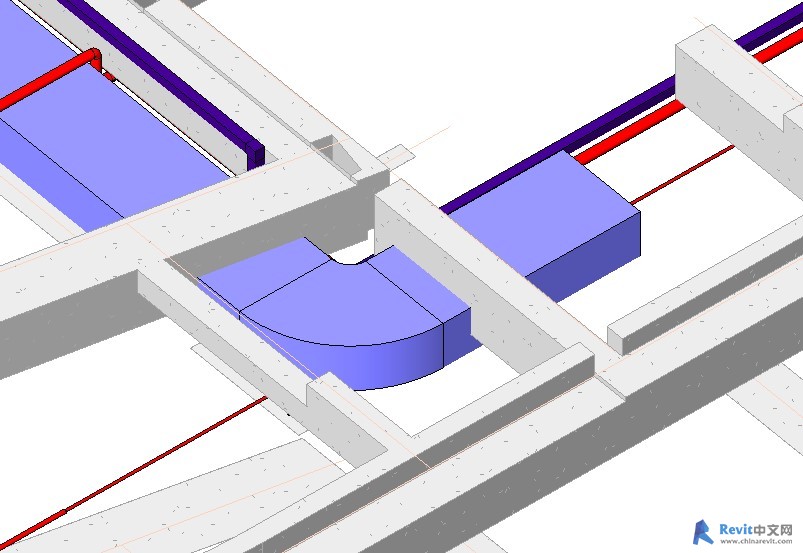

2)在管线综合设计中，各类管线的空间关系一目了然，可利用软件的碰撞检查功能进行检查，尤其是在与其他专业的管线碰撞问题上，能高效解决管线碰撞问题。例如，分别链接给水排水专业与电气专业模型，发现厂区给水排水管道与电气电缆沟的碰撞问题，而不再需要设计人员反复比对2个专业的二维设计图纸再通过空间想象来完成。

3)参数化设计是Revit的一项重要特征，Revit中的图元都是以构件形式展现的，软件本身拥有一系列参数化定义的基本图元。例如，目前二维图纸中管道均用单线或者双线表示，修改管径时，需要手动移动线条，并手动修改文字标注，而在Revit软件中仅需输入管径，管道规格及文字标注均会联动修改。同时Revit允许用户自己创建构件，通过自定义“族(family)”来适应设计人员的需求。

二、Revit软件在管线综合设计中应用的缺陷

1)Revit软件最初主要服务于建筑专业，近年来其族库得到了很大的扩展，但是其应用于市政给水排水后，族库就显得较为匮乏，管线综合设计时常用的族(例如阀门、流量计、消火栓、雨污水检查井等)都需要用户自己创建。

2)Revit软件中拥有比较全的建筑给水排水管材，例如塑料材质的UPVC管、PE管。而污水处理厂的工艺管线多是钢管，软件自带的钢制管件(例如弯头、三通等)与现行国家标准图集并不一致。

管线综合设计中常见的族，并做到“能够参数化的尽量参数化，难以参数化的尽量标准化”，进而整理出一个基于 Revit软件的BIM族库。参数化的族无论是在污水处理厂还是其他市政项目管线综合设计时，都可以直接利用。标准族参数化后使设计方法更理性化，图纸表达更高效化、精确化、智能化，设计人员工作效率和设计正确度得到极大提高。

对于室内设计师来说，装饰节点是一项必须掌握的知识。

节点学习是一个不断积累和学习的过程，不同的项目除了通用的节点，还需要根据不同的项目融会贯通的画出符合现场设计的节点来。

对于BIM工程师来说，首次接触装饰建模，对节点很陌生，单看二维CAD图纸难以理解其做法，如果辅以3D模型，是不是容易得很多。

本装饰节点共计200多种常见的，采用草图大师模型+CAD平面图一一对应，，涵盖楼地面、墙面、吊顶等！

完全根据实际项目经验，总结出来的最专业最经典的节点画法，而且全程使用草图大师三维建模完成，模型的完整度，精细度，专业度完全不输传统CAD制图做法，希望这系列装饰节点能给你带来学习上和工作上的参看方便！

石材与木饰面阴角对接

挡烟垂壁

木饰面吊顶

纸面石膏板吊顶

Navisworks的一个基本功能就是支持打开不同软件的设计成果，并通过“附加到主模型”功能将不同的部分整合到一个模型内。基于3D交互的可视化的浏览、漫游等操作，可模拟第一人称或第三人称视角下的真实视觉体验，并可以比较直观的在浏览中发现设计中不不合理之处。此外，对于大型、负责的项目或隐蔽工程，有时不同的设计成果之间存在不协调或有碰撞地方。Navisworks 提供了自动化的侦测及汇报手段，即常用的“冲突检测（Clash Detective）” 功能。工程上常用此功能对不同的设计专业或不同的部分进行施工图综合检查，提前解决施工图中的错、碰问题，降低施工过程中的浪费。

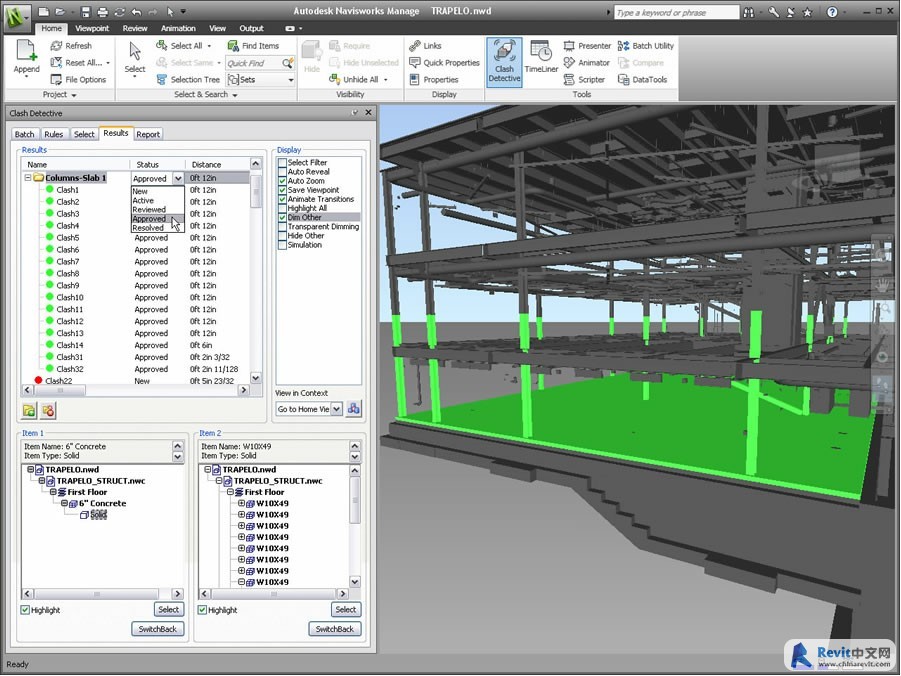

1. 使用“Clash Detective”工具可以有效地识别、检验和报告三维项目模型中的碰撞。实现不同专业之间的综合校审检查：

a) 使用“ClashDetective”有助于降低模型检验过程中出现人为错误的风险。

b) “ClashDetective”可用作已完成设计工作的一次性“健全性检查”，也可以用作项目的持续审核检查。

c) 可以使用“ClashDetective”在传统的三维几何图形（三角形）和激光扫描点云之间执行碰撞检测。

d) 可以将“ClashDetective”功能与其他 AutodeskNavisworks 工具结合使用：

i. 通过将“Clash Detective”与“对象动画”联系起来，能够自动检查移动对象之间的碰撞。例如，将“ClashDetective”测试与现有动画场景联系起来，可以在动画过程中自动高亮显示静态对象与移动对象的碰撞，例如，起重机旋转着通过建筑物的顶部、运货汽车与工作组碰撞等。

ii. 将“Clash Detective”与“TimeLiner”联系起来，可以对项目进行基于时间的碰撞检查。

iii. 将“Clash Detective”、“TimeLiner”与“对象动画”联系起来，可以对完全动画化的“TimeLiner”进度进行碰撞检测。

从Revit中直接出图，包括（不仅限于）出图流程、线型、线宽设置、填充图案设置、材质设置、符合企业标准的图层设置、剖面图、大样图、文字注释、图纸修订、图框制作、导出CAD设置、打印设置、节点出图等相关内容，我们都知道自从有了Revit、Achicad、Tekla、Rebro等BIM设计软件以来，我们都想从这些软件中直接出符合规范的施工图纸，无奈这些软件出来的图还得经过后期稍微整理才能达到我们想要的，这是比不了传统二维天正出图，今天小编先说说建筑施工图从BIM软件中出图的一些方式，这里还是以Revit出图为例，我们都知道一套完整的建筑施工图包括（不仅限于）有图纸目录，建筑设计说明，工程做法表，平面图，立面图，剖面图、详图等组成，不同的图纸在Revit里出图的方法是不一样的。

在Revit里生成二维图纸基本有三种方式：

1、完全与模型文件关联的图纸

完全基于模型文件生成的图纸。这类图纸是从模型里直接切出并和模型文件相互关联的。

1、平面系统：包括各楼层平面图、屋顶平面图

2、立面系统：包括室外立面图、 各个房间室内立面图

3、剖面系统：包括各个方向的剖面图、墙身剖面

4、局部放大图：包括卫生间详图、楼梯间

5、详图：特殊需要表达的节点详图

6、明细表：包括面积表、门窗表、柜子明细表、室内材料明细表

7、三维透视图/轴测图：包括整体三维透视图、整体轴测图、局部透视图、局部轴测图

2、部分基于模型文件关联的图纸

基于模型文件切出的主体轮廓，后期用2D线样式，填充样式，文字注释等加以说明。

包括：墙体类型、墙身大样、局部剖面、屋面檐口节点 、门大样详图 、窗户大样详图。

3、完全与模型文件不关联的图纸

与模型文件毫无关联的图纸。

其一用REVIT里面自带的绘图工具绘制二维图纸，如2D线，填充样式，文字说明等。

其二从外部导入DWG 文件，可以直接套用，也可以根据需要后期加工。

总平面图（基本从外部导入DWG文件）

项目区域位置图（可以手工绘制，也可以从外部导入DWG文件）

以上的内容用简单的话来说就是Revit出图分三种情况：

一种是模型直接生成图纸，一般是一些平面图或立面图等，这些和模型的完整性及正确性有关；

另一种是直接在Revit中用二维的线条来绘图，这和CAD类似，这种方式是用来补充我们没有办法做详细的模型；

第三种是直接导入已有的CAD图，这种方法比较简单。

    1、如何利用revit创建墙的分离和附着来改变墙的形状。

    2、如何创建垂直复合墙。

    举的事一些不规则墙体和不规则的楼板，另外就是绘制一个上部参照面。

    任选一个视角，东南西北。

    虚框选中圆形墙（实际是两段圆弧组成），会出现修改墙选项，同时可以看到右上角的墙分离和附着命令选项。

    选附着，上部或底部。直接点击想要墙附着的对象就行。

    最后3维视图下的效果。

    墙体分离，方法与附着一样。

    关于如何创建垂直复合墙体。

    简单就是说，如何创建一个墙体模板，该模板包含，装饰线，散水，分隔缝等其他一些细部装饰。传统软件可能是先把墙体建好后，在一项项加上去，似乎没有整体创建，整体绘制。

    还是在墙族类型，点编辑类型。

    预览模式下，创建。

    载入族（族类型后缀.rfa）。

    分隔缝也如此。

    选好后，点确认。借助预览工具，分隔缝在剖面图下清晰可见。

    然后就是确认，退出，绘制。

    3、维视图下，就可以看到绘制的垂直复合墙体了。是不是感觉比一般的算量软件方便？

    -END-

地基和基础分析的重点和难点在于如何确定地基反力的分布。而地基反力的分布与地基、基础和上部结构的相对刚度均有关系，可以简单总结如下：

    1.地基越坚硬，地基反力越不均匀；岩石是坚硬地基的特例，反力分布如图1：

    地基越软弱，地基反力越均匀；水是软弱地基的特例，反力分布如图2：

    而常见地基既不像岩石那么硬，也没有水那么软，故其地基反力如图3：

    由上面的三个反力图可以看出，在基础和上部结构相同的情况下，地基由软到硬，基础弯矩逐渐减小，对基础越有利；也就是说，基床系数越大，基础配筋应该越小。

    2.基础越刚强，地基反力越均匀；最刚强的基础是多层箱形基础，地基反力分布大约同图2；基础越柔弱，地基反力越不均匀；最柔弱的基础是柱下单独基础+防水板，地基反力分布大约同图1。常见的筏板基础刚度介于箱基和单独基础之间，地基反力类似于图3；

    3.上部结构刚度越大，地基反力越均匀。刚度最大的上部结构是塔式剪力墙结构，基础主要是局部弯曲，受力较小；刚度最小的是大跨排架结构，满堂式基础不仅有局部弯曲，而且有整体弯曲，对基础受力不利；

    4.基础的局部弯曲和整体弯曲可以用下图来理解。图4可以分解为图5和图6。

    即图4=图5+图6。图5为局部弯曲，图6为整体弯曲，基础的实际受力是图5与图6的叠加。

    关于整体弯曲，可以从两方面理解，一是竖向构件不作为基础的完全支座，基础以远大于柱距的距离为跨度受弯（如图6所示）；另一种是，考虑地基、基础与上部结构作为一个整体而共同作用，基础受弯中和轴上移或下移，使得基础全截面作为受拉区或者受压区，如图7。楼层越多整体作用越明显。

    综上可见，影响地基反力分布的因素众多，所以地基基础计算模式的选择不能一概而论；应综合分析地基基础和上部结构的实际情况，选用切合实际的计算模式，才能得到贴合实际的计算结果；否则就会相去甚远。

    对于一般地基条件，大致可归纳为：

    1.多层框架结构可选用“普通弹性地基梁”；

    2.高层框剪结构可选用“SETWE或YJK上部刚度或等代上部结构刚度的弹性地基梁”；

    3.普通剪力墙结构可选用“上部结构为刚性的弹性地基梁”；

    4.“传统倒楼盖” 计算模式仅适用于地基比较软弱、基础和上部结构足够刚强的高层剪力墙结构。

目前随着国家环保标准逐年严格和酸价的提升，废碱回收装置给个大企业带来很大的经济效益和环保效益。废碱的主要成为为碱和金属离子，针对这些传统的废水处理技术，不是采用石灰中和，就是采用酸碱中和，这些处理不仅会造成资源浪费，使产品成本增加，而且还会导致严重的环境污染，影响和制约企业的生产和发展。那么现在哪家工业废碱回收装置好?

在许多工业生产当中，废碱的排放无处不在。这些废液排放直接会污染环境，难以治理。对碱废水目前常用的处理方法几乎都是常规的处理方法，先中和，再排放进入废水处理系统。这样处理不仅浪费酸，而且废水处理系统的基础建设费用相当的高，若采用莱特莱德工业废碱回收设备能很好的解决废酸分离、循环使用等。

工艺废碱回用装置的优点：

1、针对高浓度、有机物含量高的废碱液。

2、解决了采用中和工艺处理碱液后，废水难以生化处理的问题。

3、分离含碱废水中的有机物和其他杂质，实现碱的回用，减少新碱溶液的使用。

4、减少废水的排放。

5、产水水质达到国家的排放标准。

6、节约成本和投资。

同层排水的施工要点

         近年来，随着发达国家新技术的引进，大量新型建筑不断涌现，建筑理念不断改进，以人为本的精神得以强调，对住宅的舒适性、个性化和私密性的要求也越来越高，这就对传统住宅的建设提出了新的要求。在住宅排水领域，传统的室内排水方式–隔层排水（指上层的排水支管穿越楼板，在楼下一层顶部连接至排水立管的管道排水方式）使得私有住宅的产权完整性缺乏界定，排水系统穿过楼板，留下渗漏隐患，可能传播疾病……所有这些都为排水方式提出更高的要求。于是很多人都想到同层排水（指卫生间内卫生器具排水管不穿越楼板，排水横管在本层套内与排水总管连接），有了同层排水，不但解决了隔层排水的弊端，而且卫厨内的卫生用具可以灵活布置，楼面上不做预留洞，施工方便等。下面就同层排水的概念、优点、方式、施工过程中质量控制要点以及改进措施等方面给予阐述。

 一  同层排水概念及优点

1、  同层排水设计依据：《住宅设计规范》（GB50096-1999）6.1.6条规定：住宅的污水排水横管宜设在本层套内。《建筑给水排水设计规范》（GB50015-2003）4.3.8条规定：住宅卫生间的卫生器具排水管不宜穿越楼板进入他户。《健康住宅建设技术要点》（2004年版）2.7.4条规定：排水支管应以本户为界。　以上条文用语中有的是“宜”，有的是“应”。但都表达了同一个概念，住宅卫生间排水设计要采用同层排水。国家标准图集《住宅厨、卫给排水管道安装》03SS408也针对同层排水做出了一些标准设计。

2、  概念： 同层排水是指卫生间内卫生器具排水管不穿越楼板，排水横管在本层套内与排水总管连接，一旦发生需要清理疏通的情况，本层套内就能解决问题的一种排水方式。

3、 　同层排水与传统排水相比，有以下优点：　

3.1　房屋产权明晰是：卫生间排水管路系统布置在本层套住户家中，管道检修可在本户       内进行，不干扰下层住户。

3.2　卫生器具的布置不受限制：因为楼板上没有卫生器具的排水预留孔，用户可自由布      置卫生器具的位置，满足卫生洁具个性化的要求，开发商可提供卫生间多样化的布置格局，提高了房屋的品位。

3.3　排水管布置在楼板上，被回填垫层覆盖后有较好的隔音效果，从而排水噪音大大减。

3.4  卫生间楼板不被卫生器具管道穿越，减小了渗漏水的机率，也能有效地防止病菌的传播。

3.5  由一只共用的“多通道地漏”或“接入器”，取代了传统下排水方式中各个卫生器具设置的P弯或S弯。由P弯与S弯产生而自身无法克服的弊端，同层排水方式全部解决了。

3.6   同层排水楼面上不做预留洞，施工方便。

二 同层排水方式

1   、降板法

         降板法就是将卫生间的楼板降低或局部降低30~40 cm，在这个空间内敷设排水横管横管敷设完成后，用填充材料将下沉空间填充，再做卫生间地面。是目前最常见，也较成熟的同层排水做法。如厦门美地雅登项目就是这种方式。

　　 这种做法的优点是:

1)给排水管道布置在降板中.卫生间无明显管道，卫生洁具布置灵活，排水噪声对下层干扰较小，施工也较方便；

2)卫生间也可不做吊顶，整洁美观，与下排水方式相比，占用下层空间较少，提高了卫生间的净高。

3)发生漏水或检修时，不影响下层住户使用。

　　其缺点是:

1)结构降板处理增加造价，同时用填充材料填平降低空间，增加荷载，不经济。

2)下沉板内的积水不易排出，检修时必须破坏地面，取出填充轻棍凝土，比较困难，工作量大，浴缸还可以部分下沉到降板空间内敷设，比较美观。

　　降板部分的形状，最好是“一，字形，实在困难时，才使用“L”形。降板的高度一般采用30～40 cm，可以满足管道安装和排水横管的坡度需要;南方无冰冻地区，如果排水立管设在室外，排水横管出户时穿梁，就必须预埋防水套管。

2   、排水横管设在专门设置的假墙内

   墙排水方式是指卫生间洁具后方砌一堵假墙，形成0.2M左右宽布置管道的专用空间，排水支管不穿越楼板在假墙内敷设、安装，在同一楼层内与主管相连接。墙排水方式要求卫生洁具选用悬挂式洗脸盆、后排水式坐便器。该方式达到了卫生、美观、整洁的要求。其不足之处是：卫生器具的选择余地比较小，地漏难以设置，造价高，管道维修比较困难。如厦门金磊花园项目。　下面介绍 一种墙排水方式就是隐蔽式卫生洁具安装的卫生间形式，其做法是:把坐便器的水箱部分、洗脸盆的电子感应装置等用组合框架整套组装在嵌墙内，形成隐蔽式，给排水管道暗藏在嵌墙内，安装完毕后，砌矮墙台伪装。利用台面做梳妆台，嵌镜或摆装饰品。如厦门中井科技有限公司生产的同层排水系列产品就有此产品。

其特点是:

　　1）坐便器加冲洗水箱的总长度即坐便器加假墙的总长度，与普通坐便器加水箱的长度基本相同，不多占空间，而且承重可达400 kg。

　　2）隐蔽式水箱选用的是不落地的挂墙洁具，便于清洁卫生间地面。

　　3）水箱与排水管路全部隐截在墙内，排水管采用的是高密度聚乙烯(HDPE)管材，声音传导率较低，大大减少了卫生间的噪音。而且矮墙台可以随愈砌筑，洁具和管道摆设享有较大自由空间。加上管道均在本层板上敷设，给用户装修或日后改造提供了较大的活动余地。可以说，隐蔽式水箱的做法是对传统设计安装概念的一次革新。

3  、 垫高卫生间地面的垫层法，

    这种方式采用的不多，原因是容易产生“内水外溢”。在老房改造中不得已的情况下偶尔采用。这里就不多加叙述了。

4 、最近，市场上出现一种称之为“同层排水接入器”的产品，该产品直接装在立管上，每层一个，楼板最小只须降低150毫米，横管上卫生洁具（大便器除外）排水无须接任何水封（包括地漏），其它做法同国家标准图集《住宅卫生间》(01SJ914)一样。                       同层排水接入器同国家标准图集中的做法类似，卫生洁具可以自由布置；由于排水横管均在本层布置，因此楼板上没有洁具排水小立管预留洞，防水工作量大为减少；水封问题已在接入器本身解决，大便器除外，其它卫生洁具无须另设存水弯；接入器本身设有检查盖板，检查口，清通检修非常方便；水封为洗脸盆，浴盆等洁具所共用，不易干涸，防臭溢出功能较好；同原普通立管相比，接入器本身特殊的乙字弯结构具有一定的消能作用，使得排水立管中的噪声大为缩小；在楼板的降低高度上，比原国标图集上少得多，最小降低150毫米，（而原国标图集上至少降低300毫米，）更易为大多数人接受。由这些功能可看出，同层排水接入器综合了多通道地漏及苏维脱排水系统中混合器的优点，是一种功能较为完备的同层排水配件，尤其适合于多层及高层住宅的卫生间使用。在一些专门设计(针对同层排水接入器的特点)的卫生间, 不须下沉楼板即可采用同层排水接入器, 地漏采用侧墙式即可。

对于以上各种形式都有其特点及其适用范围。对于已有的建筑改造，采用墙排水系统是较为适宜的，原有的地漏仍在楼板下敷设，其它卫生洁具均采用侧排式。整体卫生间适用于在房间中后加的卫生间或较小型的卫生间，布置紧凑，防水性好。采用原国标图集中的方案适用于新建建筑，不过笔者认为，同层排水接入器的功能效果已超过了原国标图集中的方案，在新建建筑中应采用同层排水接入器进行管道布置安装，既满足同层排水要求，又大大降低了下沉高度。

三  同层排水施工过程中的控制要点以及存在问题的改进措施

1  降板式的做法关键是要做好楼板的防水措施，对于降板层和地面层都应做好防水设计，在施工过程中通过下沉箱体结构和做完防水层两道闭水试验来把关质量，不出现滲漏水现象。

2   对于降板内的积水可在降板最低处设置侧排地漏，排除污水，避免降板区域内积水一在地漏外部应包扎过滤网和布里拉状砂石，避免固体颗拉通过地漏排至管道中。

3  墙排水方式地漏难于设置。在我国南方地区，排水管可以设置在室外，地漏可以采用侧墙式地漏解决，或者在主体施工时先预埋地漏支管及地漏孔洞，后在装修阶段再与排水立管连接。

4  排水横管应有一定坡度，确保水能按照规定的充满度正常流入排水立管。例如，DN50的排水塑料管坡度为0.025，最小不得小于0.012。

5  对于垫高卫生间地面的垫层法，容易产生“内水外溢”。如果象公厕一样局部抬高淋浴房及坐便器标高20CM-30CM，而洗脸盆位置（靠近门口    ）标高不变，这样，即使产生“内水外溢”水也流到卫生间底处，后通过地漏排至立管。这样就解节了“内水外溢”现象。

  以上是笔者对同层排水的阐述，笔者认为同层排水作为一种排水方式，有其优势的一面，也存在一些不足，关键是一方面在施工过程中控制好每一道工序质量， 另一方面，在实践中不断总结经验、改进同层排水技术，定能满足人们生活质量不断提高的需要。

氟利昂制冷与氨制冷的比较

发布时间：2022-09-07

来源：暖通南社

阅读次数：40

氟利昂制冷与氨制冷的比较

氨制冷系统:

所谓氨制冷系统(氦冷库)是指制冷剂使用的是氨液。氨液的价格低，是氟制冷剂价格的四分之一；单位体积内制冷能力是氟制冷的2倍。氨制冷冷库投资比氟制冷冷库小，制冷剂日常维护费用小。因此国内大型冷库一般采用的都是氨制冷系统。但氨制冷冷库的安全性目前一直是行业难以掌控的难题。

氟制冷系统:

氟制冷系统是说冷库所用的制冷剂为氟。氟制不论是从性价比、单位体积的制冷效果以及冷库制冷管路的复杂性都不如氨制冷的冷库。氟制冷的更大优势就是安全性。氟遇明火不会爆炸，但氨气在达到一定浓度时首先会损害我们的呼吸道，其次在遇到明火时会发生爆炸。

氟机(指传统的氟利昂制冷剂和替代的绿色环保制冷剂的制冷与氨机制冷系统可以从系统运行安全、节能等方面进行比较，具体比较如下：

1.安全性

(a)绿色环保制冷剂R404A为项目所使用的制冷剂，无色、无味、不燃烧、不爆炸的安全工质；而氨无色，有毒(二级毒性)，含有强烈的刺激性气味，对眼、鼻、喉、肺及皮肤均有强烈刺激及中毒危险，空气中浓度超过15%时有立即造成火灾及爆炸的危险。基于上述缺点，在人员密集的公共场所和人员密集的工作场所都会遭到禁用。氨制冷系统因此也受到国家安全生产管理部门的审批管理和运行监管。

(b)另外，氟系统的并联技术已经发展的非常完善，并联系统在运行中不会因为个别压缩机的故障或维护需要而影响整个系统的正常运行。而且相对于单机系统产生相同的冷量，并联机组的每台压机平均运行时间远小于单机供冷系统，压缩机使用寿命更长。

2.节能性

(a)氨机的满液式系统提供单一的，稳定的蒸发压力，但调节即适应温度变化的能力差，对于温度经常处于波动的场合，如经常性入库拉温，其传热温差在变温情况下会很大，也就意味着效率下滑，通常增加1摄氏度的传热温差会引起近3%的能耗增加；对于直接供液的氟系统，由于其通过膨胀阀的良好的调节功能，其在同等条件下的效率要高于氨机的满液式系统。另外传热温差的加大也意味着干耗的增加，会导致产品品质的下降和货品重量的损失。

(b)对于大型单机系统，在实际运行过程中，绝大部分时间是运行在部分负荷下，对于可进行能量调节的压缩机，特别是螺杆压缩机，其在部分负荷下的能效比要低于满负荷时的能效比，特别是当负荷下降到70%以下时，其能效比下降显著，因此，单机系统的实际运行费用会远高于用满负荷能效比计算的评估值；对于并联系统和SRS(分布式制冷系统)因其是通过控制压缩机的开停来进行能量调节，因此可确保机组在部分负荷运行时每个机头都保持其最高的能效比，系统的实际运行费用会大大降低。

3.系统复杂性比较

氟系统结构紧凑，附件少，机组大部分可以在工厂内完成，系统的质量有充分保证﹔氨系统由于一直无法找到合适的与氨互溶的润滑油，需要大量的附件保证系统的回油和降低系统温度，导致系统复杂，需要大量现场安装工作，对于系统的质量很大程度上取决于安装队伍的素质。氟系统结构紧凑，占地小的特点还使过道布珞或楼顶布骼机组成为可能。

4.自动化程度

SRS控制系统，根据热负荷来控制机组中压缩机的开停，从而实现对库温的控制。我们可以在集中控制屏上设定库温上下限，这个温差可以设得很小，对库内食品储藏期间的品质非常有利。而国内氨系统对库温的控制一般为全手动控制，根据人员对库温的观察，来确定开启或停止压缩机开机台数。因为全部为人员手动操作，这就需要依赖于操作人员技术水平和责任心。所以这项工作对人员素质要求非常高。根据对行业操作人员的调查，要培养一名合格的氨机操作人员，一般要5-10年。而且，即使是合格的操作人员，对机器及系统的操作也存在许多不确定因素，比如操作人员责任心、过度疲劳等都会影响设备的正常使用，甚至是安全。氨系统要求24小时有人值班并调整。

5.投资额和运行费用

如果实现相同的功能（自动化程度），使用同一档次的配件，氟系统的造价要低于氨系统。氨系统占地较多，土建方面投资远不及氟系统的小型化机组，节省的空间可用于生产。另外由于氟系统结构紧凑，占地小，对于改造和追加投资特别适合。考虑到效率原因，氟系统的运行费用要低于氨系统。考虑到自动化程度，氨系统需要24小时值班(机头数＋1/单班)，而氟机只需要养护人员定期或不定期的巡视即可。考虑到养护费用，开启式的轴封是易损件，需定期检查，更换，而半封闭机头则无此虑。

6.扩展性

氨系统设计安装完成后，如果因业务发展需要扩大，一般是不现实的。而氟系统的灵活性强得多。氟系统的使用更灵活，可根据目前需求实现集中供冷或单独供冷，在扩充时，其小型方便，甚至可以在不改造机房的情况下，在通道或屋顶布置扩充机组。

7.施工简单，工期可控

氨系统的施工复杂，由于氨为危险性工质，氨系统的每条焊缝必需经过技术监督局的探伤，检验合格后才能使用，工期长，且不能很好的控制；氟系统机组的大部分都为工厂组装，现场施工可靠，高效，工期短，可控，对于使用者来讲早一天完工就意味着早一天生产，早一盈利。

目前，Revit已经成为了重要的建筑模型设计的软件，受到了越来越多人的认可，那么Revit学好了有什么用?主要功能有哪些?

一、改变传统2D设计观念

过去建筑模型制作与设计作业流程，2D绘图传统作业模式时的施工图部分都是委由施工企业绘制后再由建筑师与建设公司检阅，建筑师的设计与施工企业绘制的出入需要多次往返与修改，显得较为耗费时间，但采用【Revit】应用于BIM之系列软件，能自动产生、整合所需文件与设计图，拥有节省时间与成本的竞争优势。因此，简单来说，对业主而言，不但可以达成节省成本的要求，对建筑师来说，建造出模型与设计相符，让建筑师可以花费更多时间与精力，投入于设计与创造。

相较于市面上 2D绘图传统作业模式与流程， Autodesk Revit Achitecture软件提供干涉检查、更能符合省时与兼顾质量的要求，过去作法从建筑、结构、景观与水电等2D平台整合，相当耗费时间，但改采用Revit系列软件后，可以在第一时间进行检查，一边设计一边检讨，是传统2D绘图作业模式无法相比的，以相同设计案例来看，设计团队与施工团队整合时间最多约可节省1/2的时间，而多出时间可以让建筑师投入设计与创造，追求更完美设计建筑体。

二、缩短设计时间，简化沟通流程

现代化建筑越来越讲求设计与美感，结构与内部施工也越来越复杂，使得设计与制图时间不断拉长，将导致设计费用大幅提高，而Revit最大优势就是可以一面设计、一面检讨整合，并可付诸于实行(work)，套图不对可马上进行修改，省下来的时间，可以设计更好的东西出来。

举例来说，我们的一个项目如果采用传统方式约需6个月作业时间的设计案，采用Revit来设计，光是制图时间可大幅缩短至 80~85%，随着制图时间缩短，让建筑师在设计可以花费更多时间加以设计，设计出来的建筑个案可以更加完美，并符合业主所需。

值得一提的是，以Revit设计制图，建筑师仅需修改设计图面，图说与表格可同步进行更新的动作，设计者不用花时间更改第二次，最直接的除可以节省时间外，并可减少错误的产生，让设计图符合 100%精确的要求。 过去2D绘图必须图面、文件图说或表格逐一修改，常出现图面已改，但图说忘记修改的情况，导致必须再花费时间修改或进行校正，但Revit出现，一改过去冗长修图的作业流程，节省下来的时间、金钱，可提升设计质量与文化，让设计者花费更多时间发想创意。

装配式建筑使用Revit软件建模需遵循下列基本规则：

1.建筑楼层：在Revit项目中创建标高后，软件会默认标高属性中的“建筑楼层”勾选上，若创建了辅助标高且不需要导出此标高层的相关信息时必须要取消勾选。模型中每层标高中的所有元素必须要从对应标高的平面视图中创建，不允许出现使用其它标高设置偏移量创建不同楼层的模型。

2.轴网：每个Revit项目都要有轴网，轴网可以是任何形式，但必须存在。

3.墙体结构：在绘制剪力墙、填充墙或是内隔墙时，需根据实际情况在属性的结构选项中判断是否勾选“结构”与“结构用途”选项。非结构用途的内隔墙要取消选择“结构”参数。

4.使用对应类别的族创建对应的元素，例如，创建墙时应该用系统族墙创建或自定义族并将其对应Revit分类设置为墙，不允许出现用系统族栏杆扶手制作墙的模型或用屋顶制作叠合楼板。要求所有Revit的模型元素必须为实际功能对应的Revit分类。

5.每栋楼对应一个Revit项目，楼为项目模型的最小单元。

结构系统建模

1.预制柱：需按照实际设计尺寸建模。

2.预制剪力墙：在模型绘制过程中，所有的预制墙体都需按照实际情况进行切割；T型或L型墙切割完成之后需要将其多个组成部分创建成部件。

3.叠合板：与传统楼板绘制有区别，需要将预制部分和现浇部分分开，并且不能采用Revit的构件进行分割，必须是两个族实例。

4.预制梁：与叠合板一至，需要将预制和现浇的两个部分分开绘制。围护系统建模

1.预制混凝土外挂墙板：由于形式较复杂，多数情况采用常规公制模型创建自定义族，建模时需要明确表示“肋”、窗洞等，此外必须将自定义族的Revit分类设置成墙。

内装系统建模

 造纸废水处理的主要方法

根据造纸废水的特点，其处理工艺主要采用物化法和生化法，采用化学的方法主要采用一些絮凝沉淀及膜过滤工艺，化学方法主要采用高级氧化技术。生物的方法包括好氧生物处理法和厌氧生物处理法，其中好氧生物处理法主要包括活性污泥法，生物膜法。厌氧处理主要包括厌氧生物滤池、上流式厌氧滤池、升流式厌氧污泥床（UASB）、厌氧流化床（AFB）、厌氧附着膜膨胀床（AAFEB）以及厌氧浮动生物膜反应器（AFBBR）和厌氧折流板反应器（ABR）等。

对于造纸废水，由于其自身性质复杂，难以降解，因此单一的处理方法不能达到很好的效果，因此在实际应用中多采用组合工艺的形式，将不同的处理方法进行组合，能够得到较好的处理效果。

MBR作为一种组合工艺，将传统的生物处理技术巧妙的与膜过滤处理工艺相结合，通过膜过滤技术可以很好的将微生物截留在反应器内，防止生物处理过程中生物的流失，同时通过膜过滤技术，可以很好的提高出水水质，基本能够实现造纸废水的达标排放。

造纸废水中的有机物主要被微生物消耗利用转化成小分子的无机物，而反应器中的膜则可以将大分子的生物难以降解的物质进行截留去除。

造纸废水中含有大量的悬浮物质以及木素类有机物，这些悬浮性物质给造纸废水的治理带来了很大的困难，这些悬浮物经常以胶体的形态存在于造纸废水中，通过混凝作用可以有效的对这些高分子胶体类物质进行脱稳，脱稳也是混凝沉淀法中的核心部分，常见的胶体脱稳的方法主要有两种，一种是提高胶体的动能，提高温度可以加速胶体中的布朗运动，但是在实际的工艺过程中，温度的提高受到很多的限制，比如温度提高10℃，其动能只能提高4%左右，并不具有很好的应用价值。

另一种方法是减少排斥能，排斥能峰取决于排斥时能与吸引势能的差值，范德华力很难进行人为的改变，因而吸引时能也基本难以改变；而静电斥力与胶粒的电荷量有关，电荷量减少时，能够促进排斥能峰下降，为胶粒聚集提供了可行性。然后再通过工艺进行截留从而实现造纸废水中颗粒物的去除。其中对于造纸废水中含有的木素部分，由于其木素具有复杂的网状结构，在巨大的网状分子中原子与原子之间主要以共价键相联。

这些相互连接的原子可以与溶剂分子相互作用，形成溶剂化外壳，分子中的憎水部分则能够继续保留在内部，形成层次分明的木素胶体结构，通过混凝作用，能够对这些高分子量的木素进行很好的去除，防止木素的存在影响进一步的造纸废水处理。

    文章来源：Revit自行车

    自始至终Revit和AutoCAD都是建模和制图软件，很多功能和原理基本一致。总在说BIM取代CAD，然而总有两座大山挡在面前，一是BIM技术没有像CAD一样成熟的标准，起码当下不够普及；二是在生产效率上远远不如传统设计使用CAD高效。

    以下将演示在Revit软件中绘制墙柱钢筋大样，过程中已有CAD图纸，仅作为底图。

    1、创建视图，并且命名为墙柱大样视图，这里我们选用【图例】视图。

    2、利用【线构件】绘制表格，注写标头文字。当然，也可以把表格做成一个族文件。

    3、将项目浏览器中相应的的结构柱类型拖到视图内，定位好适当位置，并标注尺寸信息。

    4、完善信息之后，添加钢筋图形，利用事先制作完成的矩形箍筋族和拉筋族完成钢筋大样。

    5、最后的成果，图片仅节选前四个柱钢筋大样。对于制图效果和规范，基本上可以比肩相应的CAD成果。

    但是，建模的效率和数据交互性不能与传统CAD技术相比的。基于成熟的标准，传统设计有探索者Tssd和老虎板王这些第三方软件，传递结构计算数据进而导入CAD制图，而在Revit平台这些软件尚未有所建树。

    所以我们可以预见，在不久的将来，第三方软件（插件）针对Revit平台开发相应的软件，那么Revit相较CAD的劣势将被消除。还有从自身出发，学习编程语言，提高自己的软件技能，就可以将一些重复性、简单的操作步骤交给计算机完成。

近年来，水电市场已开始呈现不景气状态，市场竞争愈加激烈。而随着建设单位体制的日益完善、人员的日趋成熟、合同条款的日渐苛刻，即使施工单位成功中标，利润空间也不会很大，甚至可能会低于成本价中标。作为施工企业，在上述大环境下，要想在项目管理中取得良好的经济效益，关键要制定一套完整而有效的成本管理内控体系。成本管理内控体系的内容非常丰富，任何一个环节管理不到位，都可能对项目造成无法估计的损失。尤其是水电站施工项目，混凝土材料成本占的比重很大，利润空间极低，成本管理体系更显的尤为重要。大型塔机作为混凝土浇筑的主要施工设备，其成本核算在成本管理体系中占有举足轻重的地位。在深溪沟水电站门塔机成本管理中，项目部专门组建了门机队，对门机队实行市场化运作，改变了传统的内部作业队单纯生产而对成本不负责任的计划经济模式，在门机队管理上实行二级成本核算体系，执行计价工资制度，将核算结果与职工收入挂钩，提高全员成本管理意识。通过门塔机的成本核算，及时发现现场管理方面的不足，及时制定整改措施，总结经验，为提高项目管理水平和创造更大的经济效益起到指导性作用。

1 深溪沟水电站工程概况

深溪沟水电站位于四川省大渡河干流中游，坝址区位于成昆铁路长河坝车站附近，距成都263km。深溪沟水电站为河床式厂房枢纽工程，自左向右依次布置：3孔泄洪闸、1孔排污闸、河床式厂房和两条泄洪冲沙洞（与导流洞结合）等建筑物。正常蓄水位660.00m，装机容量660MW，坝顶高程662.50m，厂房坝段最大坝高106.0m（含回填混凝土），泄洪闸最大闸高49.5m，坝顶全长222.5m。混凝土工程量108.8万立方米，钢筋制安4.8万吨。混凝土浇筑有效工期18.5个月，最高月强度为7.74万立方米。混凝土浇筑垂直运输手段先后布置MD1100波坦塔机两台、SDTQ1800高架门机两台、K80塔机一台、MQ540丰满门机两台，共七台大型门塔机，另辅助有WK4履带式电吊三台，混凝土输送泵及真空溜管、溜槽若干。

2 门塔机成本核算的指标及相关内容

成本核算指标包括：当月总产值、当月总成本。

当月总产值的内容包括：混凝土垂直运输产值；设备打杂产值，打杂工作即吊运钢筋、模板、小型机具及其他零星材料的非混凝土垂直运输工作；人工打杂及人工闲置产值。

当月总成本的内容包括：人工费（操作人员、修理人员），管理费（队管人员工资），人员进退场及休假路费，人员休假工资，设备修理费，材料费，生产生活所需的水电费、房屋租赁费，办公用品、办公设施费，工器具及劳保安全防护用品费，按规定职工应享有的福利费和各类计提费用等与门塔机作业有关所产生的一切费用。

3 成本核算工程量和单价的确定

3.1 当月总产值内容工程量的确定

（1）混凝土垂直运输：工程量按设计图纸或设计通知的建筑物或构筑物轮廓线或构件边线内实际浇筑的混凝土结构实体方计量，以“成品实体方”为单位计量。当月核算工程量根据当月实际浇筑仓位。

（2）设备打杂：按设备运行台时进行计量，以15分钟为最低计量标准（俗称“起步价”），15分钟以上的按实际运行时间计量，要求精确到“分钟”，运行时间从设备启动至设备停放至原位时止。

（3）人工打杂：在生产任务不饱满时，暂时闲置的人员可参与其他生产任务，如修理小车、修理其他机械设备、打扫卫生、道路维护等，额外创造门机队内部产值。

（4）人工闲置：生产任务不饱满，且没有其他生产任务可安排，暂时闲置的人员可安排部分人员进行设备看护，剩余人员只有待令。

设备打杂、人工打杂、人工闲置的时间均由门机队负责找相关单位进行签证确认。

3.2 当月总产值内容单价的确定

（1）混凝土垂直运输：以投标单价为基础结合实际成本综合计算确定核算单价,不同项目应根据投标单价水平和项目实际情况自行确定。

（2）设备打杂工作：以投标单价为基础结合实际成本综合计算确定核算单价，不同项目应根据投标单价水平和项目实际情况自行确定。新型设备以实际租赁费用为基础确定核算单价，如MD1100波坦塔机、K80塔机。

（3）人工打杂：按职工正常月工资标准折算成日工资确定。

（4）人工闲置：包括设备看护人工和待令人工，设备看护人工按职工正常月工资标准折算成日工资确定，待令人工按日工资标准的40%计算。

3.3当月总成本内容费用的确定

（1）人工费：即操作人员和修理人员工资，按公司和项目部规定计算。

（2）管理费：即队管人员（正副队长、安全员）工资，按以下公式计算：（操作人员计件工资总额 + 修理人员计件工资总额）×8%。

（3）人员进退场及休假路费：按公司和项目部规定执行。

（4）人员休假工资：按公司和项目部规定执行。

（5）设备修理费：包括修理时发生的人工费、送修运杂费等，为保障机械正常运转所需替换设备与随机配备工器具的摊销和维护，以及保管机械所需的摊销费用。按当月实际发生费用据实统计计算。

（6）材料费：包括钢丝绳、电缆线、钢轨、钢板等大宗物资材料及设备修理及维护发生的配件和辅助材料费等。按当月实际发生费用据实统计计算。大宗物资材料和大型配件均按理论使用寿命周期计算摊销成本。

（7）生产生活所需的水电费、房屋租赁费及办公用品、办公设施费、工器具及劳保安全防护用品费：按当月实际发生费用据实统计计算。其中工作服、安全帽劳等保防护用品，可以确定在初期一次性领用后，后期不在发生或很少发生的费用，可按初期领用费用总额按月计算分摊成本。

（8）按规定职工应享有的福利费和各类计提费用：按公司和项目部规定执行。

深溪沟水电站确定的成本核算指标单价见表1。

价。2、设备打杂成本核算按分钟计量，计算时按台时单价除以60即可。

4 成本核算时段、成本核算前的准备工作及核算流程

为准确体现当月实际成本，及时发现项目管理上存在的一些问题，应每月进行门塔机成本核算，核算时段按各单位扎帐时间自行确定，深溪沟水电站以上月21日至本月20日为一个核算时段。

成本核算前的准备主要指在一个核算时段结算后，门机队指派专人在核算时段后2日内收集好所有的设备打杂、人工打杂、设备看护、人员闲置、人工待令各种签证单据，以及设备修理费用单据、物资领用费用单据、考勤表等成本核算需要的各项依据，交由成本核算专责人员进行核对，核算专责人员在2日内完成与门机队的核对和确认工作。

准备工作完成后立即进入核算流程。核算流程如下：（1）核算专责人员在5日内统计出当月实际完成混凝土垂直运输工程量；完成设备修理、领用物资的分类和费用汇总；统计出生产生活用水电费用；统计出当月出勤及休假人员数量和天数等统计工作。（2）统计工作结束后，根据统计数据结果，核算专责人员编制核算工作所需的各种报表。（3）报表编制完成后，进行最终成本核算及分析工作，得出门塔机成本核算的最终盈亏结果，并形成专题汇报材料，召开成本分析会进行通报。专题汇报材料包括的主要内容：门塔机成本核算的最终盈亏结果、盈亏原因分析、门塔机运行情况统计及分析、存在的问题和改进措施、单机核算结果、门机队工资总额和平均工资水平。

5 成本核算的计算公式

盈亏成果＝当月总产值-当月总成本，正数为盈利，负数为亏损。

当月总产值＝混凝土垂直运输工程量×混凝土垂直运输成本核算单价+ &m;（不同设备打杂时间×不同设备打杂成本核算单价）+  ∑人工打杂工时×人工打杂单价+ ∑设备看护工时×设备看护人工单价+ ∑待令人工工时×待令人工打杂单价。

当月总成本=管理费+人工费+人员进退场费及休假路费+人员休假工资+设备修理费+材料费+生产生活所需水电费+房屋租赁租+办公费+工器具及劳保安全防护用品费+福利费及各类计提费……。

6工资总额核算

为体现内部作业队市场化运作模式，按计件工资和成本核算工资两部分综合计算门机队的工资总额，个人工资由门机队根据工资总额自行分配。工资分配原则以多劳多得为基础，并结合单机核算情况进行。

工资总额核算计算公式：门机队工资总额=计件工资+成本核算工资

计件工资＝混凝土垂直运输工程量×（混凝土垂直运输操作人员计件工资单价+混凝土垂直运输修理人员计件工资单价）+  ∑（不同设备打杂时间×（打杂操作人员计件工资单价+打杂修理人员计件工资单价））+ ∑人工打杂工时×人工打杂单价+∑设备看护工时×设备看护人工单价+ ∑待令人工工时×待令人工打杂单价。

成本核算工资＝当月效益×30%，当月效益即当月盈亏成果。

7 单机核算

所谓的单价核算，就是对每一台门塔机单独进行成本核算，内容包括：单机核算产值、单机成本。通过最终的核算结果，得出每台门塔机的单机盈亏情况。通过单价核算分析每台门塔机当月运行情况、设备利用率情况、设备工作效率情况、成本构成情况、故障率情况等相关内容，便于施工现场及时调整施工安排，发挥门塔机最大工作效率。

单机核算计算公式：单机盈亏=单机核算产值-单机成本。

单机核算产值和单机成本的组成及计算与门塔机总体核算基本相同，在此不再重复介绍。

8 成本核算配套表格

门塔机成本核算最终结果通过表格形式反映，在此列举部分主要表格，以供参考，不同项目根据自身情况可自行设计相应表格。

大型门塔机成本核算的重要性及核算方法-捕获

9 结语

门塔机成本核算工作需要大量数据资料支撑，且涉及内容繁多，为做好成本核算工作，需增加一定数量的人员对门塔机全天的工作状态予以记录，这样必然增加一定的管理成本。但做好成本核算，通过成本核算结果对项目管理起到的指导性作用而带来的经济效益肯定会远远大于增加的管理成本。成本管理是施工企业提高管理水平、增加经济效益和实现持续稳定发展的的重要因素之一，是项目管理的重要环节，而门塔机成本核算作为成本管理的重要组成部分，是值得去做好和推广的。

为了防止漏项、减少重复，在计算工程量时应该按照一定的顺序，有条不紊地进行计算。下面分别介绍土建工程中工程量计算通常采用的几种顺序。

1 按施工顺序计算

按施工先后顺序依次计算工程量，即按平整场地、挖地槽、基础垫层、砖石基础、回填土、砌墙、窗、钢筋混凝土楼板安装、屋面防水、外墙抹灰、楼地面、内墙抹灰、粉刷、油漆等分项工程进行计算。

2 按定额顺序计算

按当地定额中的分部分项编排顺序计算工程量，即从定额的第一分部第一项开始，对照施工图纸，凡遇定额所列项目，在施工图中有的，就按该分部工程量计算规则算出工程量。凡遇定额所列项目，在施工图中没有，就忽略，继续看下一个项目，若遇到有的项目，其计算数据与其它分部的项目数据有关，则先将项目列出，其工程量待有关项目工程量计算完成后，再进行计算。

例如：计算墙体砌筑，该项目在定额的第四分部，而墙体砌筑工程量为：（墙身长度×高度-门窗洞口面积）×墙厚-嵌入墙内混凝土及钢筋混凝土构件所占体积+垛、附墙烟道等体积。这时可先将墙体砌筑项目列出，工程量计算可暂放缓一步，待第五分部混凝土及钢筋混凝土工程及第六分部门窗工程等工程量计算完毕后，再利用该计算数据补算出墙体砌筑工程量。

这种按定额编排计算工程量顺序的方法，对初学者可以有效地防止漏算重算现象。

3 按图纸拟定一个有规律的顺序依次计算

（1）按顺时针方向计算

从平面图左上角开始，按顺时针方向依次计算。

（2）按先横后竖，先上后下，先左后右的顺序计算

以平面图上的横竖方向分别从左到右或从上到下依次计算。此方法适用于内墙、内墙挖地槽、内墙基础和内墙装饰等工程量的计算。

（3）按照图纸上的构、配件编号顺序计算

在图纸上注明记号，按照各类不同的构、配件，如柱、梁、板等编号，顺序地按柱Z1、Z2、Z3、Z4…；梁L1、L2、L3…，板B1、B2、B3…等构件编号依次计算。

（4）根据平面图上的定位轴线编号顺序计算

对于复杂工程，计算墙体、柱子和内外粉刷时，仅按上述顺序计算还可能发生重复或遗漏，这时，可按图纸上的轴线顺序进行计算，并将其部位以轴线号表示出来。如位于A轴线上的外墙，轴线长为①～②，可标记为A:①～②。此方法适用于内外墙挖地槽、内外墙基础、内外墙砌体、内外墙装饰等工程量的计算。

建议按清单编号或定额编号顺序列项，这样可以避免漏项。计算时可先看哪一部分可引用于其他部份，对其他引用最多的优先计算。

工程量计算小经验及自己的工作实际的体会和感受。

图纸是有一定规律的，在做过程中，是以识图的过程为主线进行，也就是识一张图做一张图，做完一张图扔一张图，图扔完也就证明图识完了，预算也就做完了。因此，做预算必须会识图，并要掌握一定的识图的顺序。

首先

识图做预算有几个原则：

1、一次只看一张图，一张图尽量不看第二次

2、控制大量，调小量，预算是控制总量的基础上，随着识图的深入修改调整完成的。

3、先独立，后整体，主要的意思是先算独立的，不相互扣减的，后算有复杂扣减关系的。

4、从识图的顺序上：先地下、后地上；先结构，后；先室内，后室外；先主体，后屋面等等

其次

根据上述原则把图分成五部分：地下、主体结构、主体建筑、屋面和室外零星，对应每一部分确定计算什么，按定额分项和计算规则确定要什么就识什么，识图达到能够准确计算工程量为止。其实不叫识图，而是边看图边计算工程量，工程量计算完后图也就识完了。

最后

根据计算规则要求的扣减关系进行汇总，并把整图全盘进行通读，查看有没有漏计算的，有没有重复计算的，有没有计算错误的等等。安装最好按照系统从大头计算到小头，或者从小口径计算到大口径。同时，将对应相同口径的附属全部列计。

工程量计算小经验：

1、良好的识图能力：

良好的识图能力要求能迅速建立起构件及建筑物的空间印象。能通过多张图纸迅速查找需要的数据，能发现图纸中的矛盾及错误，能在脑海中勾勒出每个细部的构造等等。

结构施工图的表示方法，从传统的分离式到华南地区的梁、柱表，再发展到现在的平法，表示方法多样，且设计院出图也有一些习惯的表示方法。

2、充分掌握定额的工作程序、子目的包括内容

在对各图纸研究过程中，应随时了解设计人员意图及图纸表达内容，对施工前已发生设计变更也应做到心中有数。充分掌握定额的工作程序、子目的包括内容。只有这样，才能准确做出预算编制分项和计算出相应工程量，合理地套用单价，防止出现漏计、重计、错套等错误。

3、统筹安排计算工程量

工程量的计算要有明确的思路，先算哪部分后算哪部分，统筹安排计算工程量，提高计算效率，可节省大量的时间和精力。比如以外墙中心线长度为基数，可计算与之有关的分项工程量。

4、深入理解工程量计算规则

工程量的计算有明确的计算规则，因而必须对计算规则有相当透彻的理解。而在实际各方核对工程量数据的过程中，常发生争议的现象，这大多是因为对计算规则的理解不同所致。

在理解计算规则的过程中，要结合对图纸、建筑工程的特点及对施工过程的了解。对计算规则上的规定需要反复推敲，比如单层建筑物终建筑面积，无论其高度如何，按建筑物外墙勒解以上的结构外围水平面积计算。但当设计中未设计勒角时，其建筑面积，按外墙外围水平面积计算。

5、耐心细致

工程量的计算必须耐心细致，不得半点马虎。而且出现错误以后，修改比较繁琐。比如计算基础垫层时，计算规则规定，基础垫层按实铺体积计算，在计算工方宽度不同时，其外墙中心线和内墙净长线将发生变化，与土方的不同。而有些工作者往往利用土方已算出的外墙中心线和内墙净长线数值来计算垫层工程量，导致基础垫层出现差错。

6、良好的工作习惯

如表达式的习惯表达方式、中间计算数据的表示方法、在图纸上的标注方法等等。因为计算数据需要和相关方进行校对，自己也需要校对和查看历史工程等等。

7、掌握先进的技术

当前，计算机的应用较为普及，计算机在合并汇总计算工作中起了很大的作用，它在减轻预算人员工作量的同时也减少了人为计算的错误。在计算操作过程中，要求我们努力提高对原始数据输入的准确性。比如求和公式范围的输入，倘若不慎漏计一个或几个分项是常有发生的。

先做基础部分的项目：包括土方、基础模板，砼、垫层模板、砼，有时基础部分的柱工程量也计算，接着算板，柱、梁，砌体，装饰、大样，这样每算好一个部位，就可以收起算好部分的图纸，算装饰时基本是结构图收起来了，只剩下建筑图，图纸就跟着少了，桌面也没这么乱了，感觉这份工程就快算完了，心情自然也就不一样。

MBR膜一般应用于膜生物反应器(MBR)工艺中。膜生物反应器(MBR)技术与传统活性污泥法技术一样，原水中的有机物最终都是通过微生物而进行分解，FR-MBR膜主要起到分离生化后水和污泥的作用，所以在设计前也需要充分考虑待处理废水的可生化性、进水水质、出水要求等因素，然后确定合适的工艺和相关的设计参数。

对于大型的高抗污染FR-MBR膜应用项目，特别是针对成份复杂的工业废水，在确定工艺和设计参数前，最好通过足够的小试或中试试验来进行摸索和验证。

MBR膜组件：

主要功能为收集 MBR 系统的产水及膜组件的曝气：

1. 高抗污染FR-MBR膜：滤膜平均孔径为0.03μm ，材质为带内衬增强型PVDF膜丝

2. 集水总管：将每片FR-MBR膜的产水收集，成套组件集成后预留1个法兰或者外丝出水口。

3. 曝气总管及支管：穿孔曝气管，主要功能气水混合、冲刷膜表面、减缓或防止膜污染及提供生化需氧。1片膜底部对应1支曝气管，支管汇集于总管，成套组件集成后预留1个法兰或者外丝进气口。

4. 膜出水内丝接头和膜片闷盖：出水内丝接头用于和集水管外丝接头连接;

5. 膜片闷盖：用于封堵膜片多余出口

6. 吊耳：用于吊装膜组件

是一种信息，在三维数字基础之上发展起来，能够对建筑工程项目的各种信息进行集合、关联，并进行研究和分析，总结其一致性，特别实在复杂关系的项目设计中，BIM技术能够提高设计效率，优化设计步骤，保障设计的科学性。我国此项技术应用较晚，近些年逐渐开始在一些大型工程中使用。工程，具有复杂的结构以及庞大、繁琐的设计构建，工程地理环境复杂，并且具有各种耦合约束条件，而运用BIM技术，可以将这些复杂的关系简单化，能够对各种关系进行协调，因此受到了国内外学者的广泛关注。

1 项目概述

本工程是主城区市政工程要道，道路红线长为40m，双向6车道，设计车速为40km/h，两侧设有非机动车道和人行道，全程为0.84km。本工程桥梁引桥采用简支箱梁，跨径为25米。

2 市政道路设计中BIM技术的应用分析

设计阶段市政桥梁工程中引入BIM模型，其优势主要体现在工程量统计、碰撞检查以及三维可视化展示等三个方面[1]。

（1）工程量统计。

构建BIM模型，快速生成各种工程量，并获得各项工程量清单。借助BIM技术构建的工程量清单以及二维设计图纸的对比，能够快速并准确的检测出CAD图纸设计中存在的工程量统计问题。

（2）碰撞检查。

碰撞检查主要是借助BIM技术，对多个以及关联进行协调设计，它将原本独立的各项关系快速联系在一起，同时还能够对这些关系进行优化，根据实际需求不断优化和更新。在结构复杂的桥梁构建设计中，CAD图纸设计，要将不同的构架分别绘制在不同的设计图纸上。但是，设计中无法避免一些设计不周的情况，设计不周会导致一些管道碰撞、部件位置冲突等情况，另外，专业设计人员之间，由于沟通不善，也容易引发一些设计问题。碰撞检查能够快速检测这些问题，并优化传统CAD设计的不足。在本次研究的项目工程中，采用了Autodesk 链接管理与工作集，在建模、整合、碰撞检查等，大幅降低了设计不周导致的一系列失误，从而为桥梁施工提供了更加可靠的依据和支撑，降低了出现施工错误的几率。

（3）三维可视化展示。

桥梁结构中存在一些复杂构件，传统CAD图纸对这些复杂构件表述比较困难，这大大增加了施工方对图纸意图的理解难度，容易出现一些与施工设计不符的情况，进而增加不必要的成本投入，导致经济损失。另外，二维CAD设计图纸在设计信息表述上也不够完整，设计者的意图，基本无法完整的传递给施工单位以及运营管理部。

而BIM模型的应用，设计者意图能够得到完整的传达，可以更加立体、直观、全面的展现设计成果，解决了传统设计方法表述不完整、不准确等问题，促使了设计方与施工方之间的良性沟通。设计成果的三维立体化展示，提高了项目的实用性，缩短了交底时间。 　　

3 BIM技术在桥梁设计阶段的应用

    3.1 BIM模型建立

　　在设计阶段，BIM技术的应用属于核心环节，本项目路桥上部结构主桥的跨度为5，属于上承式空腹拱桥，箱型截面，引桥为简支箱桥梁，并采用了相同高度的预应力混凝土连续梁结构，下部结构主桥墩采用了承台以及群桩基础，采用了承台桩基作为主引桥的基础。在本项目中，运用了Autodesk Revit对箱梁、柱式桥墩等进行了结构图构建，展示了其各项参数，以及参数化的结构族库，并实现了对二维CAD图纸转换为BIM模型，在此基础上，对工程量统计、碰撞检查以及三维可视化演示。

    3.2 箱梁BIM参数化设计

　　箱形截面为闭口薄壁截面，抗扭刚性强，顶板、底板面积都比较大，其正负弯矩的承担能力性能强，并且施工中得到了广泛应用。截面形式由箱、室数量分为单箱单室、单箱多室、多箱单室和多箱多室；腹板构造包括直腹板、斜腹板两种。本文主要对单箱单室截面构造进行研究，对路桥箱梁参数化设计进行研究。

　　3.3 柱式桥墩

　　柱式桥墩根据桥宽布置不同，分为单柱、双柱和多柱式，上加盖梁伟墩帽，墩柱又以截面形式分为圆柱墩和矩形墩，柱式墩模型的创建可以分为盖梁模型和墩柱模型两部分来完成。在完成了盖梁与墩柱模型的构建之后，则对盖梁将要插入的族中设置参数。具体步骤如下[2]：

　　首先确定一个带盖梁柱子式墩的模型族，接着新建一个自适应公制常规型族，并在默认标高平面和两个竖直平面交点设置一个自适应点，同时设置盖梁顺桥向宽度约束参数为L。然后进行盖梁族与墩柱族插入，同时调整逻辑参数K，确定墩柱的位置。除了箱梁、柱式桥墩之外，同时构建了拱圈、承台、走道板等参数化结构族。最后，依据资料、地质信息等基本数据，借助构建参数化结构族库，按照从整体到局部、从零件到构建的顺序，进行定位，建立路桥BIM模型。 　

4 BIM模型应用

　　4.1 工程量统计

　　随着BIM模型的建立，各种构建的工程量可以很快生成，进而可以准确的得到各种构建的工程量清单。将BIM构建过程中生成的工程量清单与二维CAD设计图纸的构建清单对比，可以快速、精确地检测出基于二维CAD图纸设计中存在的工程量统计问题。

　　4.2 碰撞检查

　　碰撞检查是BIM技术实现多专业协同设计的重要特性，通过碰撞检查，可以实现各专业的关联协同设计，从而及时有效地联系在一起。基于BIM技术，可在设计中不断地更新与优化各个不同的专业。由于桥梁工程结构复杂、构建繁多的特点，在传统基于二维CAD图纸设计的过程中，不同的构件经常需要表示在不同的设计图纸上。因此，由于设计时考虑不周而引发的管道碰撞、部件位置冲突等现象经常发生，此外，不同专业设计人员间的沟通、协调也比较困难，导致设计质量很难得到保障。而碰撞检查可以很好地协同各专业设计，在设计过程中及时发现管道碰撞、部件位置冲突等现象，很好地解决了传统桥梁设计中基于二维CAD图纸合图分析难以发现设计中存在冲突的问题。本项目使用AutodeskRevit的工作集和链接管理，通过模型整合、碰撞检查，从而在很大程度上降低了由于设计时考虑不周而引发的一系列错误，降低了施工时出现错误的概率[3]。

　　4.3 三维可视化展示

　　部分结构复杂的特征构件部位，通过传统的二维CAD图纸很难表示清楚，在施工的过程中，施工方难以完整、准确地理解设计者的意图，导致设计与施工不符，造成不必要的损失。另一方面，基于二维CAD的设计图纸也很难将设计信息完整地表达出来，设计者的设计意图、设计信息通过二维CAD图纸很难完整地传递到施工单位及运营管理部门。

5 结语

　　在市政路桥工程设计阶段引入BIM技术，能够优化设计环节，通过构建BIM模型，对工程量统计、碰撞检查、三维可视化进行展示，效果十分显著。本文对其进行研究，旨在为日后类似桥梁设计BIM技术的应用提供一定参考和经验。虽然我国在BIM技术领域的研究和发展还处于初级阶段，执行标准还不够统一，但是其发展速度很快，日后的市场十分广阔。

参考文献

　　[1]方俊.浅析BIM技术在市政道桥施工中的应用[J].建筑工程技术与设计，2015，（13）：68.

　　[2]王义明.浅析BIM技术在市政道桥施工中的应用[J].工程技术：文摘版，2016，（7）：68.

　　[3]许艳林.BIM技术助推市政路桥设计新机遇[J].工业b，2016，（3）：206.

装配率计算往往是设计师们装配式设计旅途中的第一块绊脚石，通过传统的手算给出详细的计算书耗时耗力，用软件计算则能够快速准确的进行统计。

2018年2月起实施的《装配式建筑评价标准》GB/T51129-2017中，对装配率计算做出了明确规定。那么PKPM-PC软件是如何计算的呢？下面将以一个剪力墙结构的项目以主体结构Q1项为例，详细介绍国标装配率在软件中的具体算法。

01 竖向构件

根据国标《装配式建筑评价标准》4.0.2~4.0.3考虑：

· 其中4.0.3中提及的可计入预制部分的后浇混凝土体积包括：

1. 预制剪力墙板之间宽度不大于 600mm 的竖向现浇段和高度不大于 300mm的水平后浇带、圈梁的后浇混凝土体积。

2. 预制框架柱和框架梁之间柱梁节点区的后浇混凝土体积。

3. 预制柱间高度不大于柱截面较小尺寸的连接区后浇混凝土体积。

· 程序中对于现浇节点的计算规则如下：

1. 一字型连接：（1）一字型墙处连接两段预制墙，当两段预制墙间后浇段尺寸满足右图（a）要求时，此现浇段计入到V1a中；（2）一字型墙处只连接一片预制墙，现浇段不计入V1a中。

2. T型连接：（1）T型墙节点处连接三段预制墙，当三段预制墙间现浇段尺寸满足右（b）要求时，此现浇段计入到V1a中；（2）当T型①号墙肢尺寸大于600时，按照一字型连接墙肢进行判断；当T型②加③肢尺寸和大于600时，只判断①号墙肢是否小于600，如果满足，则计入V1a；（3）T型墙节点处连接两段预制墙，当预制墙段与②、③肢连接时，按照一字型连接进行判断；（4）T型墙节点处连接两段预制墙，当预制墙段与①、②肢连接时，判断①号墙肢是否小于600，如果满足，则计入V1a；（5）T型墙节点处连接一段预制墙时，如果该预制墙连接的是①号墙肢，且①号墙肢长度小于600，则①号墙肢体积计入V1a中。

3. L型连接：（1） L型墙节点处连接两段预制墙，当两段预制墙间现浇段尺寸满足右图（c）要求时，此现浇段体积计入到V1a中。当其中任意一肢尺寸大于600时，此现浇段体积不计入V1a中。（2）L型墙节点连接一段预制墙，此现浇段不计入V1a中。

· 程序中各类竖向构件的算法请参照下表规则：

表1  主体结构竖向预制构件的算法

我们可从国标装配率计算结果中分别查看各预制竖向构件的分项体积及总体积，详图1、图2。

图1  竖向预制构件混凝土体积的详细结果显示

图2  可计入预制体积部分的混凝土量的详细结果显示

· 下面举例计算一下编号为2F-YWQ-2-1-A的预制外墙体积：

图3  预制外墙2F-YWQ-2-1-A平面图示意图

图4  预制外墙2F-YWQ-2-1-A立面示意图

如图3、4所示，该构件预制墙体积V=V结构墙-V洞口=4.9×0.2x(2.8-0.14-0.02)-1.5×2.280×0.2-1.8×2.280×0.2=1.105，与输出结果一致。（详图1）

可计入的体积:

V缝=4.9×0.2×0.14=0.13

V边缘构件：

GBZ-1-1A:  V=2.8x[0.5X0.2+0.3X0.2]=0.448

GBZ-3-1A:   V=0.5X0.2X2.8=0.280

与程序输出结果一致。（详图5）

图5  预制外墙2F-YWQ-2-1-A可计入预制部分体积明细表

竖向构件总体积可直接从结果中查看，程序中统计的是模型中所有自然层结构构件的总体积（不包含预制飘窗的体积），同时也有每个构件的分项统计结果。（若想统计三明治外墙保温层、外叶板和飘窗的体积可采用预制率的计算功能进行统计。）

图6  竖向构件体积汇总表

02 水平构件

· 对于梁、板、楼梯、阳台、空调板等构件中预制部品部件的应用比例应按下式计算：

q1b =A1b/A×100%  (4.0.4)

式中：q1b──梁、板、楼梯、阳台、空调板等构件中预制部品部件的应用比例；

A1b──各楼层中预制装配梁、板、楼梯、阳台、空调板等构件的水平投影面积之和；

A──各楼层建筑平面总面积。

· 程序中各构件算法请参照下表规则，预制板统计结果详图6：

表2  水平预制构件投影面积算法表

图6  预制板水平投影面积详细结果

图7  预制板2F-YBS-1-1A平面示意图

水平投影面积S1=5.52X2.2=12.144

可计入的缝面积：S2=0.3×5.52=1.656

与输出结果一致。

各楼层建筑平面总面积A的计算方法为：各自然层水平构件包括板、梁、悬挑板水平投影面积和楼梯所占房间面积的总和。不包括全房间洞和与竖向构件重叠处的面积，下面我们举例来核算一下结果，某项目自然层2的平面布置图如图8所示：

图8   某项目自然层2平面布置图

· 建筑平面总面积A计算结果如下表所示：

举例计算：

S板=5.5×7.2=39.600㎡

S悬挑板=1.3×2.850=3.705㎡

S梁=0.2×4.6=0.920㎡

S楼梯间=4.8×2.5=12.000㎡

图9   全楼水平预制构件投影面积汇总表

从图9中可以看到，程序结果输出为426.055，与手核结果基本一致，差值在0.18%内。

03 结论

本文以国标装配率为例介绍软件中主体结构部分的具体计算方法，最终得出结论PKPM-PC软件计算与手动校核的数据基本一致，误差范围可控在0.18%以内，数据真实可靠。

目前PKPM-PC提供多地区的装配率指标计算功能包括：深圳、上海、浙江、河北、江苏三板等。其余地区如福建、山东等地计算方法存在与国标类似之处，设计师们可灵活运用国标的计算结果，快速计算装配率，并生成符合当地送审要求的计算书。

 1、 概述

随着对外墙防水质量要求的提升，结合铝模技术的应用，越来越多的高层，超高层住宅项目采用了全现浇混凝土外墙。

全现浇混凝土外墙包括两种墙体：一种是作为结构受力构件的混凝土剪力墙外墙（以下称剪力墙），另一种是取代原砌体外墙的混凝土构造外墙（以下称混凝土构造墙），简言之既是：全现浇混凝土外墙包括：剪力墙+混凝土构造强。

为使全现浇混凝土外墙复核结构设计假定，确保构造物的抗震性能，就需要将剪力墙和混凝土构造墙从受力性能上分割开来，结构拉缝即是实现这一目标的工程技术。

2、 全现浇混凝土外墙的错误理解和操作指引

2.1、 采用全现浇混凝土外墙时，存在一些错误理解和操作，主要包括：

（1） 在设计阶段，结构图纸中体现了混凝土构造外墙，但其设置不合理，其受力情况不符合结构。

（2） 结构图纸中未体现混凝土构造外墙，但在施工阶段，直接用混凝土构造外墙替代砌体外墙，错误认为混凝土强度高于砌体外墙强度即为安全。

2.2、 合理的操作指引如下：

（1） 设计阶段考虑全现浇混凝土外墙做法，不设砌体外墙，根据结构模型布置剪力墙、混凝土构造外墙、结构拉缝措施等，施工阶段按图施工即可。

（2） 当施工图按传统砌体外墙设计时，如在施工阶段改为全混凝土外墙做法，务必由设计对砌体外墙改混凝土构造墙进行复核，并注意以下几点：

a） 复核改混凝土构造墙后结构刚度变化的影响；

b） 复核改混凝土构造墙后荷载增加的影响；

c） 改混凝土构造墙后的技术措施：结构拉缝位置和节点构造等。

3、 结构拉缝技术

3.1、 目的

结构拉缝是为了隔离剪力墙和混凝土构造墙墙（取代砌体外墙的），使结构刚度合理，减少地震时墙体开裂对主体结构的影响。

3.2、 结构拉缝分为竖向拉缝和水平拉缝，实施的主要材料为拉缝板，一般采用PVC材质，并在拉缝位置采取相匹配的构造措施。

3.3、 结构拉缝设置在混凝土构造外墙与结构构件的交界线位置。其中，竖向拉缝用于混凝土构造墙与左右剪力墙的分割；水平拉缝用于混凝土构造墙墙与上下部结构梁（或结构板）的分割。

实例：济南中海某项目全混凝土外墙的结构拉缝技术应用，拉缝设置、大样图设置如下图示：

应注意的几个问题：

（1） 水平拉缝板设置企口，外低内高以利于防水；竖向拉缝板内外对称设置防水构造。

（2） 竖向拉缝的拉缝板厚度占用混凝土构造墙长度，保证剪力墙长度不变。

（3） 混凝土构造墙与结构构件（剪力墙、结构梁等）设置一排构造钢筋，当地震作用下拉缝处出现裂缝时，该构造钢筋起到保持延性，保证安全的作用。

3.4、 水平拉缝板安装（放在结构板上）

（1） 先浇筑顶板混凝土，在混凝土初凝之前把水平拉缝板压入混凝土里面，企口放在外侧朝下。在混凝土终凝之前把竖向钢筋插入预留孔中。

（2） 水平拉缝板底部严禁混凝土不密实。

3.5、 竖向拉缝板安装

（1） 竖向拉缝板用铁丝固定在暗柱钢筋上，固定完成后，将水平拉结钢筋穿过预留孔。

4、 其它

拉缝板是实施结构拉缝技术的专用材料，一般采用PVC材质，其工艺较为简单，普通200mm厚墙体所用拉缝板的价格约为35-40元/延米。

丽香铁路路基试点作为原中国铁路总公司试点之一，除验证各项铁路BIM标准和BIM文件编制办法外，主要进行路基数字化工地研究。项目于2016年3月入场，历时9个月，取得了丰富的数字化工地分析资料…

新建丽香铁路为单线化Ⅰ级客货共线铁路，起于丽江，跨金沙江，止于香格里拉。本次试点地属青藏高原东南缘，横断山脉中段，地表多草原、旱地，214国道于线路左侧60m平行，交通方便。

丽香铁路是云南藏区群众期盼的幸福路

连接丽江、香格里拉2个旅游热点

是提升昆明、楚雄、大理、丽江、迪庆的旅游大通道

（图为香格里拉松赞林寺）

本试点路基段位于居都谷站附近，施工图设计里程DK128+000—DK135+159.57，线路总长7159.57m，路堤长6489.57m、路堑长670m。路基工程有挖方71万方、填方60万方、预制方桩17.3万延米、水泥搅拌桩6.3万延米，多向水泥搅拌桩26.7万延米。

项目主要研究工地数字化场地建设、分层填筑应用、连续压实工艺分析、路堑边坡坡率控制和中模型的深化应用等。

数字化场地建设

信息传递是数字化场地的关键。施工中，机械产生大量数据，这些数据对工程质量、安全、进度起决定性作用。通过在现场设置无线网络基站，配合多种通信技术，实现对施工场地的全覆盖。主要通信技术包括：

使用电台网络将基站定位差分信号传输至现场施工机械及数字化系统

使用移动GSM将生产过程数据传输至远程服务器

使用Wi-Fi将生产机械互联，实现BIM及生产报表的现场应用

使用光纤专线接入，远程实时监控现场情况

分层填筑模型应用

分层填筑模型与分层开发模型是在设计BIM模型的基础上，根据现场情况建立。分层填筑模型用于控制填筑质量和存储施工过程数据。基于模型，附加机械走位及相关资料，实时显示走位轨迹及填筑时间，真实反映实际施工分层情况，数据存档便于后期（沉降评估等）查询。

施工过程中，要达到最佳密实度，分层厚度的确定至关重要。分层厚度随填料、施工环境和施工工法而变，模型分层厚度原则上通过现场施工前的填筑试验段确定。施工规程中，填筑参考厚度≤0.3m，实际施工中误差不可避免，填筑实际分层厚度与BIM模型分层厚度必存在差异，要解决这个问题，只有根据实际施工过程动态调整施工分层模型，但这会导致出现各分层厚度不均匀的情况。同时，这也不能解决实际施工中的分层面凹凸不平的现象，机械走位轨迹曲线拟合曲面可真实反映这一情况。

连续压实工艺分析

传统路基压实质量检测主要采用“点式”抽样检测，存在无法实现过程控制、难以界定合格区域与不合格范围、不能反映整体区域特性、检测点不一定具有代表性及无法实现信息化和数字化等缺点，连续压实检测与控制技术是基于上述不足而形成的一种新的压实质量检测与控制技术。

连续压实检测与控制技术通过测量振动压路机振动轮振动信号，综合利用动力学分析、信号处理和信息融合技术，全面考虑各种影响因素，分析能全面反映路基压实质量的振动压实值，集成嵌入式技术、网络技术及北斗定位技术，形成连续压实监测设备。连续压实过程中，可通过车载连续监测设备LCD大屏幕实时了解路基压实质量情况，实现路基压实程度控制、压实均匀性控制、压实稳定性控制及压实工艺参数的监控，还可优化施工过程，避免造成过压和欠压。

本次研究依据《铁路路基填筑工程连续压实控制技术规程》，充分考虑具体情况，设定分级合理的目标：

与传统检测方法相结合，为传统方法提供决策辅助

实时显示压实质量信息，如振动压实值、精确的空间坐标、高程、碾压遍数、碾压区域、碾压时间及振动压路机工艺参数

指示薄弱区域的空间及时间信息

优化测点的选择，如选择在薄弱区域设置或减少测点

现场实时指示压实质量，辅助机手自检

确认连续压实施工工艺，进行多个循环的工艺验证

路堑边坡坡率控制

通过现场无线网络、施工机械上的空间定位系统，实时反馈开挖过程中的坡面几何变化，并不断与现场校验的施工模型进行比较，动态引导机械操作人员的下一步操作，消除传统施工中边施工边放样测量的交叉过程，避免边坡超挖或欠挖。

项目关键技术

收集安装在挖斗上的空间定位传感设备，分析挖斗的空间运行轨迹，再实时拟合成坡面。每个挖斗的空间定位采用多个数据传感器精确定位。与传统施工工艺比较，机械的走位应强调路堑挖方采用横向台阶分层开挖，深挖路堑采用“横向分层、纵向分段，阶梯掘进”的方式施工；合理安排运土通道与掘进工作面的位置及施工次序，做到运土、排水、挖掘、防护互不干扰，确保开挖顺利进行

复合地基施工模型为预制方桩及水泥搅拌桩，模型数据由处理范围数据和桩位数据组成。处理范围数据：地基处理范围体的上、下顶面及侧面坐标数据。桩位数据：具体各桩位的桩顶三维坐标和桩底高程坐标，可输出为文本。

试点项目研究从BIM模型中将桩基设计模型直接导入施工机械的方法，用以实现“设计指导施工”的无缝对接；研究桩基施工过程的全面记录、控制及可视化追溯的应用；研究桩基关键质量参数的量化控制，包括成桩位置、成桩深度、成桩时间、桩倾斜度、留振时间、每次拔管高度、反插次数、反插深度、电机电流值、持力层控制、填料量、充盈系数、混凝土喷射流量及速度等。

试点实践表明，路基数字化工地将信息化技术方法与BIM模型结合，实现对所有关键工程的全过程控制及质量监管，尤其对复合地基处理等“隐蔽工程”，施工过程可追溯，实现施工过程及成果资料的可视化。数字化工地也是解决路基的刚度及沉降问题的最佳方案，具有重要的推广应用价值。

  概述

房屋的结构施工图是根据房屋建筑中的承重构件进行结构设计后画出的图样。
结构设计时要根据建筑要求选择结构类型，并进行合理布置，再通过力学计算确定构件的断面形状、大小、材料及构造等。结构施工图必须与建筑施工图密切配合，它们之间不能产生矛盾。
结构施工图与建筑施工图一样，是施工的依据，主要用于放灰线、挖基槽、基础施工、支承模板、配钢筋、浇灌混凝土等施工过程，也是计算工程量、编制预算和施工进度计划的依据。

1 房屋结构的分类
常见的房屋结构按承重构件的材料可分为：
（1）混合结构――墙用砖砌筑，梁、楼板和屋面都是钢筋混凝土构件。
（2）钢筋混凝土结构――基础、柱、梁、楼板和屋面都是钢筋混凝土构件。
（3）砖木结构――墙用砖砌筑，梁、楼板和屋架都用木料制成。
（4）钢结构――承重构件全部为钢材。
（5）木结构――承重构件全部为木料。
在房屋建筑结构中，结构的作用是承受重力和传递荷载，一般情况下，外力作用在楼板上，由楼板将荷载传递给墙或梁，由梁传给柱或墙，再由柱或墙传递给基础，最后由基础传递给地基，如图7.1所示。

2 结构施工图的内容
根据建筑各方面的要求，进行结构造型和构件布置，再通过力学计算，决定房屋各承重构件(如图7.2)的材料、形状、大小以及内部构造等，并将设计结果绘成图样，以指导施工，这种图样称为结构施工图，简称“结施”。
结构施工图通常包括结构设计总说明（对于较小的房屋一般不必单独编写）、基础平面图及基础详图、楼层结构平面图、屋面结构平面图以及结构构件（例如梁、板、柱、楼梯、屋架等）详图。
（1）结构设计说明包括抗震设计与防火要求，地基与基础，地下室，钢筋混凝土各种构件，砖砌体，后浇带与施工缝等部分选用的材料类型、规格、强度等级，施工注意事项等。很多设计单位已将上述内容一一详列在一张“结构说明”图纸上，供设计者选用。
（2）结构平面图
① 基础平面图，工业建筑还包括设备基础布置图。
② 楼层结构平面布置图，工业建筑还包括柱网、吊车梁、柱间支撑、连系梁布置等。
（3）屋面结构平面图包括屋面板、天沟板、屋架、天窗架及支撑布置等。
（4）构件详图
① 梁、板、柱及基础结构详图；
② 楼梯结构详图；
③ 屋架结构详图。
（5）其他详图如支撑详图等。

结构平面图

1 结构平面图的形成与用途
结构平面图是假想沿着楼板面将建筑物水平剖开所作的水平剖面图，表示各层梁、板、柱、墙、过梁和圈梁等的平面布置情况，以及现浇楼板、梁的构造与配筋情况及构件之间的结构关系。
结构平面图为施工中安装梁、板、柱等各种构件提供依据，同时为现浇构件支模板、绑扎钢筋、浇筑混凝土提供依据。

2 结构平面图的内容
2.1.预制楼板的表达方式
对于预制楼板，用粗实线表示楼层平面轮廓，用细实线表示预制板的铺设，习惯上把楼板下不可见墙体的实线改画为虚线。
预制板的布置有以下两种表达形式：
（1）在结构单元范围内，按实际投影分块画出楼板，并注写数量及型号。对于预制板的铺设方式相同的单元，用相同的编号如甲、乙等表示，而不一一画出每个单元楼板的布置（见图7.8）。

（2）在结构单元范围内，画一条对角线，并沿着对角线方向注明预制板数量及型号（见图7.9）。

2.2.现浇楼板的表达方式
对于现浇楼板，用粗实线画出板中的钢筋，每一种钢筋只画一根，同时画出一个重合断面，表示板的形状、厚度和标高（见图7.10）。

楼梯间的结构布置一般不在楼层结构平面图中表示，只用双对角线表示楼梯间。
结构平面图的定位轴线必须与建筑平面图一致。
对于承重构件布置相同的楼层，只画一个结构平面布置图，称为标准层结构平面布置图。图7.11所示为某宿舍楼现浇楼板与屋面板配筋图实例。

3平面整体表示法的制图规则

平面整体表示法简称平法，所谓“平法”的表达方式，是将结构构件的尺寸和配筋按照平面整体表示法的制图规则直接表示在各类构件的结构平面布置图上，再与标准构造详图相配合，即构成一套完整的结构施工图。它改变了传统的将构件从结构平面图中索引出来，再逐个绘制配筋详图的繁琐表示方法。
3.1平面整体配筋图的表示方法
梁的平面注写包括集中标注和原位标注。
（1）集中标注
集中标注表示梁的通用数值，可以从梁的任何一跨引出。
集中标注的部分内容有四项必注值和一项选注值，必注值有梁的编号、截面尺寸、梁箍筋及梁上部贯通筋或架立筋根数。梁顶面标高为选注值，当梁顶面与楼层结构标高有高差时应注写。
（2）原位标注
原位标注表示梁的特殊值。
当集中标注中的某项数值不适用于梁的某部位时，则将该项数值原位标注，施工时原位标注取值优先。
（3）原位标注的部分规定
① 梁上部纵筋(含贯通筋)多于一排时，用斜线“／”将各排纵筋自上而下分开。
② 梁下部纵筋(含贯通筋)多于一排时，用斜线“／”将各排纵筋自上而下分开。
③ 当同排纵筋有两种直径时，用加号“+”将两种直径的纵筋相连，角筋写在前面。
图7.12所示为用传统表达方式画出的一根两跨钢筋混凝土连续梁的配筋图，从该图可以了解该梁的支承情况、跨度、断面尺寸以及各部分钢筋的配置状况。

如采用平面注写方式表达图7.12所示的两跨连续梁，可在该梁的平面布置图上标注，如图7.13所示，梁的平面注写包括集中标注和原位标注两部分。
图7.13中并未标注各类钢筋的长度及伸入支座的长度等尺寸，这些尺寸都由施工单位的技术人员查阅图集03G101－1中的标准构造详图，对照确定。图7.14所示是图集中画出的二级抗震等级楼层框架梁KL纵向钢筋构造图。

3.2楼层梁的结构平面图
图7.15所示是某宿舍楼楼面及屋面梁配筋图（采用平面整体标注法），根据梁的平面布置、类型和每种梁的根数，在一、二层顶梁配筋图中，梁有框架梁KL1、KL2、KL3、KL4和连系梁LL1、LL2六种。每层有KL3、KL4和KL2各一根，2根KL1，5根LL1，6根KL2。

基础图

1 建筑物的基础
通常把建筑物地面（±0.000）以下、承受房屋全部荷载的结构称为基础。基础以下称为地基。基础的作用就是将上部荷载均匀地传递给地基。
下面以条形基础为例，介绍基础的组成（见图7.16）。
（1）地基承受建筑物荷载的天然土壤或经过人工加固的土壤。
（2）垫层把基础传来的荷载均匀地传递给地基的结合层。
（3）大放脚把上部结构传来的荷载分散传给垫层的基础扩大部分，目的是使地基上单位面积的压力减小。
（4）基础墙建筑中把±0.000以下的墙称为基础墙。
（5）防潮层为了防止地下水对墙体的浸蚀，在地面稍低（约-0.060m）处设置一层能防水的建筑材料来隔潮，这一层称为防潮层。

2 基础图的形成及作用

2.1.基础平面图的产生和作用
假想用一水平剖切面沿建筑物底层室内地面把整栋建筑物剖开，移去截面以上的建筑物和基础回填土后作水平投影，就得到基础平面图。
基础平面图主要表示基础的平面布置以及墙、柱与轴线的关系，为施工放线、开挖基槽或基坑和砌筑基础提供依据。
2.2.基础平面的画法
在基础图中，绘图的比例、轴线编号及轴线间的尺寸必须同建筑平面图一样。线型的选用惯例是基础墙用粗实线，基础底宽度用细实线，地沟等用细虚线。
2.3.基础平面图的特点
（1）在基础平面图中，只画出基础墙（或柱）及基础底面的轮廓线，其他细部轮廓线都省略不画。这些细部的形状和尺寸在基础详图中表示。
（2）由于基础平面图实际上是水平剖面图，故剖到的基础墙、柱的边线用粗实线画出；基础边线用细实线画出；在基础内留有孔、洞及管沟位置用细虚线画出。
（3）凡基础截面形状、尺寸不同时，即基础宽度、墙体厚度、大放脚、基底标高及管沟做法等不同，均标有不同编号的断面剖切符号，表示画有不同的基础详图。根据断面剖切符号的编号可以查阅基础详图。
（4）不同类型的基础、柱分别用代号J1、J2、… 和Z1、Z2、… 表示。
2.4.基础平面图的内容
基础平面图主要表示基础墙、柱、留洞及构件布置等平面位置关系。包括以下内容：
（1）图名和比例基础平面图的比例应与建筑平面图相同。常用比例为1∶100、1∶200。
（2）基础平面图应标出与建筑平面图相一致的定位轴线及其编号和轴线之间的尺寸。
（3）基础的平面布置基础平面图应反映基础墙、柱、基础底面的形状、大小及基础与轴线的尺寸关系。
（4）基础梁的布置与代号不同形式的基础梁用代号JL1、JL2、… 表示。
（5）基础的编号、基础断面的剖切位置和编号。
（6）施工说明用文字说明地基承载力及材料强度等级等。
2.5.基础详图的特点与内容
（1）不同构造的基础应分别画出其详图。当基础构造相同，而仅部分尺寸不同时，也可用一个详图表示，但需标出不同部分的尺寸。基础断面图的边线一般用粗实线画出，断面内应画出材料图例；若是钢筋混凝土基础，则只画出配筋情况，不画出材料图例。
（2）图名与比例。
（3）轴线及其编号。
（4）基础的详细尺寸，基础墙的厚度，基础的宽、高，垫层的厚度等。
（5）室内外地面标高及基础底面标高。
（6）基础及垫层的材料、强度等级、配筋规格及布置。
（7）防潮层、圈梁的做法和位置。
（8）施工说明等。
2.6.识图示例
图7.17所示为某宿舍楼的基础平面图和基础配筋图，本实例为钢筋混凝土柱下独立基础。

 导读

在市场经济环境下，从最简单的角度对工程进行讨论，就是指工程自身价值的货币表现，或者说以货币的形式，对建筑工程施工活动中消耗的费用总和进行反映。建筑工程本身的特殊性使得其造价控制变得非常困难，需要做好必要的审计工作，对的全过程进行审核监督，减少不必要的资金浪费。

1

工程造价审计的重要性

工程造价审计，是指依照国家相关，或者建筑工程定额编制的顺序，又或者施工顺序，对建筑工程中的所有项目进行逐一排查，其本身属于建筑工程施工管理的一部分，不过其实施的主体并非建筑单位，而是专的审计部门。工程造价审计是审计机构运用有关以及相应的经济技术指标，对建筑工程项目中所有的固定资产费用进行审核监督的一种有效手段，在保证资产投资项目真实性和准确性方面有着良好的作用，同时也可以确保工程项目编制方法的合理性。在建筑工程项目的施工中，设计工程造价的步骤包括整体规划设计、预算投资数量、消耗资本析及工程竣工结算等，不过在实际工作中，受自然因素或者人为因素的影响，很容易出现施工变更的问题，导致工程预算编制缺乏准确性，想要实现工程造价的准确预测和控制也就变得非常困难，影响了工程造价审计工作的顺利开展。而从工程造价审计本身的作用分析，其对于建筑工程的施工质量影响巨大，审计单位需要高度重视高层建筑施工中的工程造价审计工作，确保其能够贯穿建筑施工的全过程，保证良好的审计效果。点这免费领取800G工程干货。

1

工程造价审计中存在的问题

1.认知问题

就目前而言，在高层建筑工程造价审计中，一般都是以事后补救为主，对项目数据进行对照审核，要求企业对发现的问题进行整改，更多的是将造价审计工作当成了一种对于企业进行惩罚的依据，在这种情况下，企业往往不会主动配合审计工作，影响了工作的顺利开展。

2.方法问题

一是单一的审计手段。在信息化时代，互联网的发展和普及实现了信息的高度共享，而在建筑工程造价审计中，采用的依然是传统的审计手段，以手工查账为主，不仅效率低下，而且审计的质量难以保证;二是审计工作不到位。简单来讲，就是没有将工程造价审计工作贯穿建筑施工的全过程，使得部分人员利用漏洞来谋取个人私利，引发了各种各样的问题;三是专项审计的缺失。当前，在工程造价编制和财务审计之间缺乏有效的联系，导致部分造价审计部门在审计过程中弄虚作假，影响了审计的公正性。

3.签证问题

现阶段，审计机构对于建筑工程现场签证的管理缺乏足够的重视，存在着许多签证不规范的情况:一方面，在进行预算定额的编制时，将现场签证融入其中，而现场签证工作缺乏规范的流程，也没有具体的内容，手续不健全，签证资料也没有及时归档，无法对工程量的计量工作作出有效监管;另一方面，部分单位在现场签证环节仅仅对工程量进行了确认，没有明确实际价格，导致了工程造价的波动。

工程造价审计的强化策略

1.引入抽查审计

在高层建筑施工中，开展工程造价审计工作，不仅能够保证良好的审计效果，也可以实现对建筑施工环节经济状况的有效监督。对于一些规模相对较大的工程项目，工程造价审计需要将任务量审计作为核心内容，加强与其他部门之间的联系，确保相关部门能够认识到工程造价审计工作的重要性，从而主动配合，在提升审计工作效率的同时，也可以能保证工作的全面性和系统性，避免出现遗漏问题。同时，可以在工程造价审计中引入抽查审计的方式，对高层建筑工程中的一些重点项目进行审计监察，如地基工程、框架工程等，尤其需要重视现场签证变更审计，将其作为审计工作的一个关键性内容，保证签证手续的完整性，对签证文件进行保存。通过抽查审计，能够有效减轻工程造价审计人员的工作量，提高工作的效率。

2.强调主动审计

由于认知角度不同，许多施工单位都不愿主动配合工程造价审计工作，这也是当前工程造价审计工作效率低下的一个主要原因。对此，审计部门应该及时更新观念，主动开展审计工作，一方面，做好必要的审计准备，对工程造价审计的基本目的进行明确。在开展审计工作起那，应该尽量进行相关资料的收集，确保在审计环节能够将主动权牢牢握在手中;另一方面，应该选择好突破口，以确保审计工作的有效落实。审计人员需要不断提升自身的能力，积累工作经验，科学运用多样化的审计方法来找出存在的问题，针对问题开展审计工作。

3.完善规章制度

审计单位应该结合工程造价审计工作的真实需求，从建筑行业的发展情况出发，制定出切实有效的工程造价审计规章制度，对工程造价审计工作进行规范，在提升工作质量的同时，也需要对工程造价的开展情况进行约束。不仅如此，审计单位需要制定完善的审计制度，为今后的各项工作提供参考标准，具体应该包括总承包经济责任制、投标经济责任制、项目建设资本责任制等，在保证相关制度合理性和完整性的同时，确保其能够得到有效落实，为审计工作的开展奠定良好的基础。

4.创新审计方法

可以将财务审计与工程审计结合起来，融合各自的优点，及时发现单一审计工作无法发现的问题，保证审计工作的效果。同时，应该在工程造价审计工作中引入机技术，构筑相应的工程造价审计系统，结合的应用，实现对工程施工中各种数据信息的收集、整理和分析，为审计工作提供完善的参考依据。

总而言之，工程造价审计在高层建筑施工中有着非常重要的作用，可以实现对于工程造价的控制，提升工程的整体效率。针对当前工程造价审计工作中存在的问题，相关部门应该重视起来，采取切实可行的应对措施，提升工程造价审计的质量和效率，推动建筑行业的稳定健康发展。

说到读书，现在有多少人能静下心完整读完一本书？很多人都是一时兴趣，通过别人简单介绍就开始下单购买，真正买后认真通读者少之又少，只是涂一时新鲜感而已！
读什么样的书才有收获，当然是对自己有用，有参考价值的经典书籍，BIM在中国发展了将近20年，这20年里，我们看到了BIM的发展，但是也看到了很多令人失望的一些东西，两级分化严重，应用参差不齐，曲解误解BIM，内耗BIM，行业内卷持续上升，很多一线BIM人员完全沦为建模员，对一些专业性、技术性东西学习的少之又少，同时企业在推广BIM的同时，也是持有可有可无的状态！BIMhandbook由美国BIM之父伊斯曼教授主导编辑，《BIM手册》第二版跟踪了BIM技术的快速发展，同时也结合了第一版以来的工艺流程变化，包括以下几方面：

• 新的BIM工具和其它辅助工具的更新；
• 越来越多的基于BIM协作的可用模型服务器；
• 通过各种设施管理渠道对BIM技术进行持续拓展的方式；
• 日益增长的基于BIM技术支持的标准制定与精益建造；
• BIM与其它技术的整合，诸如与激光扫描的技术整合来捕捉建造的相关条件；
• 交替传送模型的发展势头,譬如IPD交付模式。

虽然现在已经是2022年，但是《BIM手册》第二版中的内容、观点仍然值得借鉴学习，任然处于高度前瞻性！他可以帮你走出BIM泥潭和迷茫！

本书适合业主、项目负责人、项目工程师、监理工程师、设计师及承包商、分包商各个管理层、技术层阅读，通过本书全面认识BIM的真正本质和价值以及如何利用BIM，本书所阐述的BIM绝对不是单纯的建建模型，报报奖，搞搞视频PPT。

00

              为什么要写作本书？

我们写作的目的是为了提供给工程界、学生及从业人员一本严谨且综合性的参考书，帮助他们学习这项令人激动的新方法，在无商业利益的驱动下，介绍与主题相关的供应商。

在BIM最先进的技术中普遍被接受的看法里，有很多事实和误导，我们希望本书可以帮助加强引导，减少误导，并指导我们的读者成功应用BIM。

有些工程界愿意进行技术革新的决策者和从业人员普遍都在尝试引导BIM后，有着失望的教训，因为他们的努力和期望是建立在误解和规划不足之上，若本书可以帮助读者免于类似的困惑，迷茫和挫折，那我们便成功了！

这本《BIM手册》是一部经过深入研究、精心编写的著作，是多年实际工作的结晶，而不是几个月堆砌出来的，它将BIM当前的主要知识、历史及其具有无限潜力的未来汇集成书，是所有涉及建筑设计、施工和管理人员的实用BIM手册，并提供了其所需的BIM支持技术。

01

               图书目录

序

前言

第1章 BIM手册介绍

1.0 内容提要

1.1 简介

1.2 目前建筑行业的业务模式

1.3 低效率的传统记录方法

1.4 BIM：新工具和新流程

1.5 什么不是BIM技术?

1.6 BIM的优势是什么?它又有哪些问题?

1.7 预期的挑战

1.8 设计和建筑的BIM未来(第8章)

1.9 案例研究(第9章)

第1章问题讨论

第2章 BIM设计工具与参数化建模

2.0 内容提要

2.1 基于对象的参数化建模的演变

2.2 建筑物的参数化建模

2.3 参数化形体之外的拓展

2.4 BIM环境，平台和工具

2.5 主要BIM设计平台概要

2.6 BIM平台

2.7 轻量化模型应用

2.8 结论

第2章问题讨论

第3章 互操作性

3.0 内容提要

3.1 简介

3.2 数据交换格式分类

3.3 产品数据模型的背景

3.4 其他支持规范化的成果

3.5 从基于文件数据交换到建筑模型库的演变

3.6 总结

第3章问题讨论

第4章 业主和设施经理的BIM

4.0 内容提要

4.1 引言：为什么业主关心BIM应用

4.2 针对业主的BIM应用领域

4.3 针对业主的BIM工具使用指导

4.4 业主和设施经理的建筑信息模型

4.5 主导BIM在具体项目中的实施

4.6 实施BIM的障碍：风险与常见误区

4.7 业主采用BIM时需考虑的问题

第4章问题讨论

第5章 为建筑师和工程师服务的BIM

5.0 内容提要

5.1 引言

5.2 设计服务的范围

5.3 设计阶段的BIM使用

5.4 建筑对象模型和库

5.5 设计实践的考量

5.6 设计公司内人员的变换和增加

第5章问题讨论

第6章 承包商的BM

6.0 内容提要

6.1 简介

6.2 施工企业的类型

6.3 承包商希望从BIM中得到的信息

6.4 承包商的建筑信息模型的创建流程

6.5 利用冲突检测减少设计错误

6.6 工程量统计和成本估算

6.7 施工进度计划及过程分析

6.8 成本管理、进度控制及其他管理活动的集成管理

6.9 场外建造的运用

6.10 场内BIM的应用：建筑活动的核查、指导与追踪

6.11 BIM协同及精细化建造

6.12 合同及组织变革的影响

6.13 BIM的实施

第6章问题讨论

第7章 分包商与构件加工商的BIM应用

7.0 内容摘要

7.1 简介

7.2 分包商和制造商的类型

7.3 BIM流程对于生产分包商的好处

7.4 BIM——允许过程变更

7.5 加工商的通用BIM系统需求

7.6 主要加工商的分类及其特殊需求

7.7 在制造中应用BIM

7.8 结论

第7章问题讨论

第8章 未来：用BIM建造

8.0 内容提要

8.1 简介

8.2 BIM到2020年的发展

8.3 当前趋势

8.4 2015年愿景

8.5 变革的动力与BIM到2020年的影响

第9章 BIM案例研究

9.0 简介

9.1 英杰华体育馆：参数化建模助力体育馆壳体设计和制造

9.2 万怡酒店：BIM在翻修及LEEI)认证中的使用

9.3 卡斯特罗谷萨特医疗中心

9.4 马里兰州综合医院：在施工和交付阶段，用BIM建立了一个有效的设备管理流程

9.5 克鲁塞尔大桥：将支持多种信息的BIM应用于施工阶段

9.6 纽约第11大道100号公寓：针对一个复杂的幕墙系统的便利设计、分析和预制施工的BIM

9.7 香港港岛东中心项目：业主／开发商应用BIM来支持设计管理、招标、协作、建设规划

9.8 赫尔辛基音乐中心：高级环境评价与可持续发展设计

9.9 希尔伍德商业项目：BIM用于成本概算

9.10 美国海岸警卫队的BIM实施案例：BIM在情景规划(scenari Planning)和设施评估(Facilityr Assessment)方面的应用

悬挑工字钢预埋件的传统工艺

1、传统工艺：

固定工字钢的套箍穿楼板预留孔安装，前期进行楼板内预埋一道同计算要求同级别的钢筋套箍，才能搭设脚手架，但搭设高度不得超过2层，直到两道钢筋套箍在楼板上采用预留孔施工方法安装完毕后方可继续搭设外脚手架。（钢筋套箍具体尺寸及型号，固定方式见后附图）工字钢水平间距1.4m。套箍采用Φ18钢筋，采用预埋方式与楼板进行有效连接作为工字钢的临时固定措施，后期打穿楼板或者前期预埋PVC管再固定钢筋套箍并采用角铁垫片用双螺母固定。

2、传统工艺存在的缺陷：

（1）Φ18预埋件临时固定后脚手架搭设高度不能超过2层，后期穿楼板固定待拆除模板后才能进行，时间不允许。

（2）如果高度预留不准确还得用木楔挤紧，对用工造成浪费。

（3）Φ18预埋件必须位于砼楼板的下层钢筋下部，预埋件如果不用垫块垫起，后期拆模后楼板容易返锈，如果用垫块垫起，该部位钢筋保护层过大。

（4）临时固定的钢筋套箍不能周转使用，一次性报废，后期装修时必须割掉，浪费很大。

（5）穿楼板固定两道套箍如果采用后期打穿楼板方式，施工时对楼板破坏较大，且费时费工。

（6）如果采用预埋PVC套管方式，模板必须打穿圆孔，对模板造成浪费，如果封堵不严密对砼观感质量造成影响，并且位置不易固定准确。

传统工艺和新工艺对比：

1、做法对比：

（1）传统工艺：传统做法采用预埋两道Φ18钢筋套箍。

（2）传统改进工艺：传统改进做法采用一道预埋Φ18钢筋套箍，两道后期穿楼板Φ18钢筋套箍，双螺母固定。

（3）新工艺：每根工字钢固定两道，采用1cm厚钢板 尺寸为25cmＸ10cm,割20mm直径圆孔穿透焊Φ18Q235钢筋，为定型化使用，增加使用率，钢筋长度选取370mm上段带丝扣，长10cm（满足10cm-18cm板厚使用），模板铺设完毕后钢筋绑扎前即可安装预埋件，且固定方便，丝杆事先套上Φ22PVC套管进行保护，套管下口坐在钢板上，上口超过砼板面10cm，对下口用胶带密封，防止砼进入套管，砼浇筑完毕终凝后即可安装工字钢，上部用同样规格的钢板套住预埋螺栓并用双螺母拧紧即可。后期脚手架拆除完毕，卸下螺母，木方垫在预埋件上，用手锤轻轻一敲，预埋件即可下落，可以循环周转使用。

2、优、缺点对比

3、预埋件制作使用要求：

1、原材料进场必须有合格证明，为国标正品，专人负责原材料进场后的检测复试工作，保证各种原材料符合规范要求；

2、专业设备进行加工，专业焊工进行焊接。预埋件制作要严格按照设计尺寸进行，1cm厚×25cm长×10cm宽钢板；

3、按事先画好的圆孔割透（圆孔直径20mm），钢板穿透焊圆18钢筋，圆18钢筋一端割10cm长丝扣，钢筋长度为37cm，二级焊缝，焊条采用E4301-E4303型焊条；

4、采用合理的方法固定预埋件 模板铺设完毕挂好通线，控制预埋件安装位置，钢筋绑扎前安装预埋件，预埋件每侧3根铁钉固定，丝杆事先套上Φ22PVC套管进行保护，套管下口坐在钢板上，上口超过螺栓上平2cm，上下口用胶带密封，防止砼进入套管。浇筑砼时随时校正预埋件位置。

5、专业架子工安装， 砼初凝、工字钢安装后采用同规格钢板压住，上面双螺母固定拧紧，力矩扳手检查，安装完毕后再用胶带保护丝扣。

6、预埋件及时维修，预埋件拆除后及时清污处理，丝扣上油，检查焊缝有无破坏，保证安全的前提下可以循环周转使用。

预埋件采用如下工艺标准进行实施

1、预埋件加工采用专用设备进行加工,尺寸偏差±2mm，，偏差为±1mm；圆18钢筋为标准件，割丝机割丝；二级焊缝焊接；

2、预埋件用铁钉固定在模板上，PVC套管套住圆18钢筋，丝扣用胶带严密封堵，PVC套管高出螺栓上平2cm；

3、工字钢安装后采用同规格钢板压住，上面双螺母固定拧紧，力矩扳手检查（拧紧力矩为40-65N.m）。

4、预埋件拆除后要及时检查焊缝有无破坏、对丝扣进行清污、上油处理。

Revit是由Autodesk公司基于BIM理念开发出来的一款软件，其中包括了Revit architecture、Revitstructure和RevitMEP三个功能的模块，分别代表的是建筑专业、结构专业和机电专业三个专业的功能。同时为了适应中国市场,Revit软件还在一定程度上进行了本土化的研发，如楼梯的布置功能是按照建筑设计规范进行设计开发的功能，相比于Bently，这样本土化的优势也使得Revit成为BIM行业主流软件。并且，Revit的操作界面整洁，在二维视图中布置构件承接了CAD软件的工作模式，对于设计人员而言能够更快的掌握并且使用。强大视图功能为让设计人员在不同领域的视图之间进行切换而不会受到繁杂图形的干扰。

Revit作为目前国内应用最广泛的BIM软件而被人熟知，但Revit并不等于BIM。BIM是一种理念，并不是指一个或者几个软件。各个专业领域的不同软件是实现BIM理念的基础。随着科技的进步，建筑设计越来越多样化，施工要求越来越高，传统的CAD技术已经渐渐不能解决所有问题，其弊端也开始逐渐显现出来。现在的建筑项目已经不能再依靠一个软件就解决项目涉及的所有问题。为了将项目的BIM模型价值最大化，需要来自不同专业领域的几种甚至几十种软件的支持。根据BIM软件在软件功能和应用方面的不同可分为下面几种类型：

（1）概念设计和可行性研究，诸如Revit、Rhino、ArchiCAD等软件。

（2）BIM核心建模软件，代表软件有Revit系列软件、Bentley系列、ArchiCAD等

（3）分析软件，包含结构、机电、能量、声学等不同专业领域的分析软件；

（4）施工管理软件，如NavisworksManage、DigitalProjectDesigner等；

（5）预算软件，例如鲁班，广联达等软件；

（6）其他BIM软件，包含可视化、深化设计、文件共享等方面。
