    本篇文章主要介绍基于Revit创建的BIM模型明标准细表标准的导出。工具/原料：Revit、EXCEL、Revit插件、模型文件。

    针对BIM模型的实际应用中很重要的一项就是工程量的统计，结合模型提出精确的材料数据，有助于计算各种费用（材料、加工、运输等），确定成本，对于相关利益方均有极大帮助。下面介绍实现工程量统计功能的“明细表”。

    1、在“项目浏览器”中找到“明细表”下拉菜单栏。

    选择你需要统计类别的工程量，比如上图显示的电缆桥架与配件、风管与风管管件、管道与管件……还可以右击“明细表/数量”进行新建明细表/材质提取等其他需求。

    2、本次以统计管道材料为例进行介绍，用鼠标左键双击“管道”。

    3、根据本项目模型自动生成相关明细表，标头显示三列，是系统默认的格式。

    4、表格的内容或者标头不是我们想要的怎么办，这就需要我们根据材料统计的需要添加字段“编辑”，双击左侧线框里的字段进行添加，或者双击右侧线框的字段进行删除（也可以单击“鼠标左键”，然后再点击中间线框的“添加（A）”或“删除（R）”），出现下列视图。

    然后点击确定，出现下表。

    5、如果发现它还不是我们想要的，这时就需要我们手动编辑，可以点击“字段”“过滤器”“排序/成组”“格式”“外观”调整明细表标头、行和列等需要统计的材料内容；也可以像在EXCEL里操作一样，合并、插入单元格（注意对模型的影响），最终编辑达到我们想要的格式。

    6、转到三维视图，这时我们在点击明细表某管道行，三维视图中会全部显现出来还可用于检查模型。

    7、下面就是将明细表导出。

    点击左上角图标“”，选择“导出”选项下的“报告”选项，再勾选“明细表”选项。

    导出的格式为“.txt”格式。

    然后出现以下窗口，按照窗口勾选内容选择（如此才能确保与EXCEL表格匹配，如果不勾选大家可以试一下）。

    打开生成保存的“.txt”格式文档，然后全选并复制粘贴到新建表格即可。

    8、导出的数据格式在不同的模型中或者不同类型的材料明细表需要重复设置明细表样式，比较麻烦，那么接下来介绍如何在Revit中进行明细表标准的导出及导入，减少在实际项目中的重复性工作。

    首先在Revit中新建一个项目文件，在平面视图中随便画几条管道，如图所示。

    在“明细表属性”对话框中设置要求的“字段”、“排序/成组”和“格式”，如图所示。

    生成明细表，如图所示。

    保存项目，如图所示。

    然后打开需要添加明细表的项目文件。

    导入事先做好的项目文件，如图所示。

    在“插入视图”对话框中选择“明细表”，如图所示。

    此时直接在此项目中生成明细表，且与导入的明细表设置标准一样，如图所示。

    意义：用上述方法可以在设置好一个明细表标准后，轻松的所有项目文件添加明细表，避免重复添加和设置，也避免了明细表在内容和格式上不统一的问题。

    9、有些插件也可以实现明细表直接导出功能，比如橄榄山快速翻模软件，选择要导出的明细表。选择批量导出，则一次性可以导出多个或者全部明细表。

    导出后提示是否打开导出文件路径:

    或者点击某个明细表，然后点击“EXCEL打开”即可进入EXCEL表。

    10、总结

    1)依照Revit明细表功能统计的材料是模型中体现的材料，Revit建模的特点是“所建即所得”，如果模型不准确、有遗漏及错误，那么材料表也会有相应的问题。

    2)如果模型制作的足够精细，例如机电模型中，将管道附件阀门法兰螺栓、管道支吊架与膨胀螺栓、水泵基础预埋件、风管保温、设备附件、电箱支架等所有构件建立出来后，材料明细表可以指导材料采购及工程实际施工（应该确保现场施工在该三维模型指导的情况下）。

    来源丨益埃毕教育

    在使用Revit建模得过程中，需要涉及到很多扣减关系，例如板和梁相交时，板会自动扣减梁，如若后期需要算量的时候，可能会与算量的扣减规则相冲突。接下来，教大家，如何使用Revit建模的过程中解决这一问题。

    1、自动扣减条件

    Revit中，架构的柱、梁、墙、板有时会自动扣减，而有时不会。自动扣减的条件有两种：

    ①系统族构件。系统族构件必须具有结构属性。结构属性在构件属性栏勾选。

    ②可载入族。可载入族中（框架梁、结构柱等）在编辑族的过程中“用于模型行为的材质”属性必须选择混凝土。

    2、自动剪切规律

    Revit默认的扣减关系是，板减柱减梁。但是这个规则跟计价规范的规则冲突。

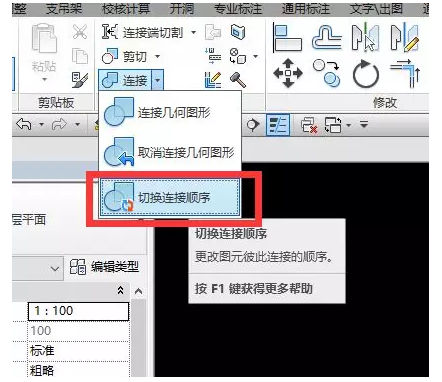

    这时候需要将结构构件切换正确的连接顺序，使结构构件的扣减规则符合规范的扣减规则。

    意义：正确的扣减关系是深化模型的前提条件，需要在建立模型的过程中引起重视。通过学习上述文章，可以了解到Revit中扣减规则，并通过使用Revit中“切换链接顺序”命令，解决Revit扣减规则和算量扣减规则相冲突的问题，合理运用。

    -END-

在BIM软件系列中，无论是在学习还是在应用的过程中，Revit软件作为目前国内BIM应用技术中的主流软件之一，不过有些人在使用的过程中会出现各种问题，下面就为大家总结了Revit软件使用小技巧供大家参考。今天就来跟大家聊聊Revit传递项目标准的流程吧。

Revit传递项目标准的流程

项目标准包括以下各项：

族类型(包括系统族，而不是载入的族)

线宽、材质、视图样板和对象样式

传递项目标准

打开源项目和目标项目。

在目标项目中，单击“管理”选项卡 “设置”面板 “传递项目标准”。

在“选择要复制的项目”对话框中，选择要从中复制的源项目。

选择所需的项目标准。要选择所有项目标准，请单击“选择全部”。

单击“确定”。

如果打开“复制类型”对话框，则可从以下选项中选择：

覆盖：传递所有新项目标准，并覆盖复制类型。

仅传递新类型：传递所有新项目标准，并忽略复制类型。

取消：取消操作。

BIM技术作为目前建筑业转型升级的最高水准，会有越来越多的价值潜能被不断开发，节省成本、提高质量、产生价值，何乐而不为。

【签证】

联系单盲目签证，事后补签，签证表述不清、准确度不够及时间性不强。

我国目前采取的是计量（监理）与评价（决算）分离的工程监管模式。

搞决算审核工作的工程师施工时一般不到现场，决算审核时工程量的依据主要就是施工图和监理签证。这就为施工环节（尤其是隐蔽工程）偷工减料提供了可能。现场监理人员对管理和有关规定掌握不够，对不应该签证的项目盲目签证。

有的签证由施工单位填写，不认真核实就签字盖章。

施工单位在签证上巧立名目，弄虚作假，以少报多，蒙哄欺骗，遇到问题不及时办理签证，决算时搞突击，互相扯皮推卸责任。

有的施工单位为了中标，报价很低，为了保住自己的利润对包干工程偷工减料，对非包干工程进行大量的施工签证，施工现场的乱签证，扰乱了市场正常秩序。

【工程量计算】

工程量的计算是依据竣工图纸、设计变更联系单和国家统一规定的计算规则来编制的，是结算编制的基础。

工程量计算误差主要包括在定额中子目录再次计算、计算单位不一致而造成工程量的小数点错位及计算错误。

【套用定额】

对定额中的缺项套用子目或换算的理解有出入、忽略定额综合解释，不换算系数、高套定额。

【材料价格】

主材的型号、材质在设计中不明确；除去规定的材料价格外，还有大部分采用的是市场价，这也影响了结算的造价。

【费用计算】

不按合同要求套用费用定额。根据工程类别划分，三类工程却高套用二类工程。工程没有达到约定的文明施工程度却按约定计算文明施工增加费。在县城(镇)的工程税金的却套用市区的费率等。

【业务水平】

极少数的结算编制人员业务水平不过关，以致计算「失真」。

【书面措词】

建设单位在发包合同及现场签证中用词不严谨而导致结算与实际有出入。

【顾虑结算】

施工单位顾虑结算卡得太紧。 送审结算是建设单位委托中介机构审核的，建设单位的主观愿望是核减核增的额度来支付业务费，这自然形成施工单位加大水分多报的可能。常见的有：

巧立名目，高套定额

把定额中已综合考虑并包含在综合单价里的内容单独列项。

例如：挖土方已按照工程量套用定额计价，有的施工单位又把挖掘机台班单独列项计算。

把费率中包含的内容另外列项计算。

例如综合费率中已包含冬雨季施工增加费，有的又把雨季抽水费另计。

利用定额单价的换算抬高项目单价。

虚设费用

有的工程在实施过程中没有使用大型机械和特种机械，但竣工决算中却列入了夜间施工增加费、赶工措施费等。

提高计费标准，扩大取费范围。

使用Revit系列软件建模时，由于Revit建筑3D图中的梁柱族与结构梁柱族是不同的，所以建议链接2D或3D建筑CAD图文件作为结构建模条件，在此基础上独立搭建结构BIM模型。

链接上了2D或3D的建筑条件图，主要是给结构建模提供构件定位用。先从1层平面开始，依据所提供的平面、立面、剖面设计图纸所标示的尺寸，在建筑底图基础运用Revit系列软件提供的轴线、基础、墙、梁、柱、楼板、门窗、楼梯等命令绘制定位轴线和第1层主体结构。接着绘制第2层，若第2层构件布置与第一层类似，则可以将第一层布置好的所有构件选择性复制到第2层，参照大样详图中的构件布置方式以及其详细尺寸，对构件的布置进行添加或修改，这样建模比较方便省时，以此类推，直到建好项目完整的3D模型。

通过Revit相关软件建立的3D模型具有以下特点：

（1）基本描述对象为建筑单元；

（2）建筑平、立、剖面信息相互关联，这样一来就自动避免了二维图纸设计过程中可能产生不一致的错误；

（3）支持各学科（专业）在同一数据平台的协同工作；

（4）可视化展示功能，直观地分析设计过程中可能出现的问题。

基于BIM建模的Revit系列软件，通过搭建三维模型来表现完整的建筑和结构，这种模型不仅包含了构件的长、宽、高这些几何信息，还包括了空间位置、构件材质、搭接关系等多种数据信息，并且可以通过Revit系列软件自带的多视图浏览功能，可以完全实现360°全方位无死角浏览建筑整体外观以及建筑细部构件。

资源简介/截图：

中南地区工程建设标准设计
预应力高强混凝土管桩
图集号：20ZG207
主编单位：湖北省建筑设计院有限公司
协编单位：建华建材（湖北）有限公司
生效日期：2020年12月1日

1适用范围
1.1本图集为采用先张法离心混凝土制作工艺的预应力高强混凝土管桩(代号PHC、PHB),适用于抗震设防烈度小于等于8度(0.30g)地区的一般工业与民用建筑、构筑物等的桩基础，当考虑地震作用时，应按相关规范进行验算。铁路、公路、港口、水利、电力、市政等工程的桩基础可参照使用。
本图集所涉及桩的设计使用年限不应低于建筑上部结构的使用年限（本图集设计使用年限为50年)；若设计使用年限为100年时，由单项工程设计确定。
1.2本图集PHC桩用于抗压桩，P桩用于有抗拔要求的抗压桩或抗拔桩。
在抗震设防烈度为8度且建筑场地类别为Ⅲ、Ⅳ类时慎用；当用于承受水平荷载时，宜采用混合配筋管桩，并应加强桩与柱、桩与承台的连接；用于未设置地下室的高层建筑时，在基础规定埋深的范围内，承台及竖向构件周边的填土均应进行压实处理；当承台底面以下存在淤泥、淤泥质土等软土，应对承台下一定深度的软土进行加固处理，加固处理的深度按各地方标准执行。
1.3当基础环境地质条件对管桩有弱腐蚀及以上侵蚀性时，对柱身、桩接头等应根据现行国家标准《工业建筑防腐蚀设计标准》GB/T50046采取有效的防腐措施；当桩基础持力层为硬质岩时慎用，为石灰岩时禁用。
1.4桩端应配带桩尖，采用桩身一体化成型的锥形混凝土整体桩尖。
2设计内容
2.1本图集管桩按外径划分规格详表2.1：

2.2管桩结构形状应符合图2.2的规定。

2.3管桩结构尺寸和抗弯性能
2.3.1管桩节长L为7m至15mo
2.3.2PHC桩基本尺寸和力学性能应符合本图集第15、16页的规定。
2.3.3PH桩基本尺寸和力学性能应符合本图集第17页的规定。
3设计依据
《先张法预应力混凝土管桩》GB13476-2009
《建筑地基基础设计规范》GB50007-2011
《建筑结构荷载规范》GB50009-2012
《混凝土结构设计规范》GB50010-2010(2015年版)
《建筑抗震设计规范》GB50011-2010(2016年版)
《钢结构设计标准》GB50017-2017
《建筑结构可靠性设计统一标准》GB50068-2018
《混凝土质量控制标准》GB50164-2011
《建筑地基基础工程施工质量验收标准》GB50202-2018
《混凝土结构工程施工质量验收规范》GB50204-2015
《建筑地基基础工程施工规范》GB51004-2015
《工业建筑防腐蚀设计标准》GB/T50046-2018
《预应力混凝土用钢棒》GB/T5223.3-2017
《建筑桩基技术规范》JGJ94-2008
《建筑基桩检测技术规范》JGJ106-2014
《建筑工程抗浮技术标准》JGJ476-2019
《预应力混凝土管桩技术标准》JGJ/T406-2017
4采用材料
4.1水泥宜采用强度等级不低于42.5的硅酸盐水泥、普通硅酸盐水泥、矿渣硅酸盐水泥，其质量应符合现行国家标准《通用硅酸盐水泥》GB175的规定。
4.2细骨料宜采用洁净的天然硬质中粗砂或人工砂，细度模数为2.5~3.2，采用人工砂时，细度模数可为2.5~3.5，质量应符合现行国家标准《建设用
砂》GB/T14684的有关规定，且砂的含泥量不大于1%，氯离子含量不大于0.01%,硫化物及硫酸盐含量不大于0.5%。
4.3粗骨料宜采用碎石或破碎的卵石，最大粒径不应大于25mm,且不得超过钢筋净距的3/4；其质量应符合现行国家标准《建设用卵石、碎石》GB/T14685的有关规定，且石的含泥量不大于0.5%，硫化物及硫酸盐含量不大于0.5%。
4.4混凝土拌和用水质量应符合现行行业标准《混凝土用水标准》JGJ63的有关规定。
4.5对于有抗冻、防腐蚀等特殊要求的管桩，应对其原材料、混凝土配合比和生产工艺等相关技术进行控制，并按设计要求对钢筋的混凝土保护层等采取相应措施
4.6预应力钢筋应采用预应力混凝土用钢棒PCB-1420-35-L-HG,其质量应符合现行国家标准《预应力混凝土用钢棒》GB/T5223.3中低松弛螺旋槽钢棒的规定，力学性能详表5.1。
4.7螺旋筋宜采用低碳钢热轧圆盘条、混凝土制品用冷拔低碳钢丝，其质量应分别符合现行国家标准《低碳钢热轧圆盎条》GB/T701及现行行业标准《混凝土制品用冷拔低碳钢丝》JC/T540的有关规定。
4.8端板性能应符合现行行业标准《先张法预应力混凝土管桩用端板》JC/T947的规定，材质应采用Q235B。
4.9柱套箍材质的性能应符合现行国家标准《碳素结构钢》GB/T700中Q235的规定。
4.10焊条采用E4300~E4313。
4.11外加剂的质量应符合现行国家标准《混凝土外加剂》GB8076的规定，严禁使用氯盐类外加剂。
4.12掺合料宜采用硅砂粉、矿渣微粉、粉煤灰或硅灰等，硅砂粉的质量应符合现行行业标准《预应力高强混凝土管桩用硅砂粉》JC/T950中表1的有关规定；矿渣微粉的质量不低于现行国家标准《用于水泥和混凝土中的粒化高炉矿渣粉》GB/T18046表1中S95级的有关规定；粉煤灰的质量不低于现行国家标准《用于水泥和混凝土中的粉煤灰》GB/T1596中Ⅱ级F类的有关规定；硅灰的质量应符合现行国家标准《高强高性能混凝土用矿物外
加剂》GB/T18736中表1的有关规定。当采用其他品种的掺合料时，应通过试验鉴定，确认符合管桩混凝土质量要求时，方可使用，5设计及计算
5.1预应力混凝土用钢棒PCB-1420-35-L-HG力学性能应符合表5.1的规定。
表5.1预应力低松驰螺旋槽钢棒PCB-1420-35-L-HG的力学性能（略）
5.4管桩结构计算
5.4.1PHC桩、PHB桩钢筋的混凝土保护层厚度35mm。
5.4.2放张预应力钢筋时，混凝土抗压强度标准值不得低于45MPa。
5.4.3引起管桩混凝土有效预压应力损失的因素：混凝土弹性变形、混凝土的徐变、混凝土的收缩和预应力钢筋的松驰等。
5.4.4预应力钢筋的有效拉应力0应按下式计算

图集内容索引：

目录1
说明2
管桩结构配筋图14
PHC抗压桩选用表…15
PHBB抗拔桩选用表..17
接桩处连接端板详图.18
PHC抗压桩连接端板参数表……19
P抗拔桩连接端板参数表·………..21
PHB抗拔柱与承台连接处端板详图………………..22
PB抗拔柱与承台连接处端板参数表………………..23
桩套箍.……24
端板焊接连接构造…..25
抱箍机械快速连接构造………·.·26
抱箍机械连接卡详图..27
插销式快速连接构造………28
锥形混凝土整体桩尖…·.29
PHC抗压柱桩顶与承台连接……..30
PHC抗压柱接桩桩顶与承台连接…….31
PIB抗拔柱不截桩桩顶与承台连接.……32
PHB抗拔桩接桩桩顶与承台连接……33
PHB抗拔桩截桩桩顶与承台连接..·..34
PB抗拔桩张拉机械连接套筒结构详图及尺寸表……35

• 附件大小：37.67MB
  附件格式：1个直链文件，格式为pdf
  所属分类：标准图集
  资源简介/截图：中南地区工程建设标准设计
  变形缝建筑构造
  图集号：21ZJ111
  主编单位：广东省建筑设计研究院有限公司
  生效日期：2021年12月1日



  1适用范围
  本图集适用于中南地区新建、改建、扩建的一般民用建筑和工业辅助建筑工程露明部分的建筑变形缝。适用于非地震地区及抗震设防烈度小于等于9度的建筑。
  2设计内容
  变形缝是为防止建筑物在外界因素作用下，结构内部产生附加变形和应力，导致建筑物开裂、碰撞甚至破坏而预留的构造缝，包括伸缩缝、沉降缝和抗震缝。
  图集分为两部分，第一部分是现场制作变形缝建筑构造，为现场制作安装的建筑构造做法，满足基本建筑结构使用功能同时起到简单的装饰作用。第二部分是变形缝装置建筑构造，是在建筑变形缝部位由专业厂家制造并指导安装的满足建筑结构使用功能又能起到装饰作用的产品。该装置主要由铝合金型材“基座”、金属或橡胶“盖板”以及连接基座和盖板的金属“滑杆”组成。两部分互为补充，设计时可根据工程应用部位、使用要求合理选用。
  3设计依据
  GB50003-2011《砌体结构设计规范》
  GB50010一2010(2015年版)《混凝土结构设计规范》
  GB50011-2010(2016年版)《建筑抗震设计规范》
  GB50016一2014(2018年版)《建筑设计防火规范》
  GB50037-2013《建筑地面设计规范》
  GB50210-2018《建筑装饰装修工程质量验收标准》
  GB50222-2017《建筑内部装修设计防火规范》
  GB50300-2013《建筑工程施工质量验收统一标准》
  GB50325-2020《民用建筑工程室内环境污染控制标准》
  GB50345-2012《屋面工程技术规范》
  GB50352-2019《民用建筑设计统一标准》
  GB/T51410-2020《建筑防火封堵应用技术标准》
  GB23864-2009《防火封堵材料》
  JGJ3-2010《高层建筑混凝土结构技术规程》
  JGJ/T17-2020《蒸压加气混凝土制品应用技术标准》
  JGJ/T235-2011《建筑外墙防水工程技术规程》
  JG/T372-2012《建筑变形缝装置》
  4设计原则
  4.1各类结构的伸缩缝间距要求：
  4.1.1依据《高层建筑混凝土结构技术规程》JGJ3的规定，高层建筑混凝土结构伸缩缝间距见表4.1.1。
  4.1.2依据《混凝土结构设计规范》GB50010的规定，钢筋混凝土结构伸缩缝间距见表4.1.2。
  表4.1.1高层建筑混凝土结构伸缩缝最大间距
  表4.1.2钢筋混凝土结构伸缩缝最大间距(m)
  4.1.3依据《砌体结构设计规范》GB50003的规定，砌体结构伸缩缝间距见表4.1.3。
  表4.1.3砌体房屋伸缩缝最大间距(m)
  4.2各类结构变形缝宽度
  4.2.1依据《建筑抗震设计规范》GB50011规定，多层砌体房屋防震缝宽度为70mm~100mm;钢结构房屋需要设置防震缝时，缝宽应不小于相应钢筋混凝土结构房屋的1.5倍；装配式单层钢筋混凝土柱厂房，其纵横跨交接处大柱网以及不设柱间支撑时防震缝宽度为100mm~150mm,其他防震缝宽为50mm~90mm。
  4.2.2依据《高层建筑混凝土结构技术规程》JGJ3的规定，抗震设计时，伸缩缝、沉降缝的宽度均应符合该规程关于防震缝宽度的要求。
  1.防震缝宽度应符合下列规定：
  1)框架结构房屋，高度不超过15m时不应小于100mm;超过15m时，6度、7度、8度和9度分别每增加高度5m、4m、3m和2m,宜加宽20mm;
  2)框架-剪力墙结构房屋不应小于本款1)项规定数值的70%，剪力墙结构房屋不应小于本款1)项规定数值的50%，且二者均不宜小于100mm。
  2.防震缝两侧结构体系不同时，防震缝宽度应按不利的结构类型确定；
  3.防震缝两侧的房屋高度不同时，防震缝宽度可按较低的房屋高度确定；
  4.8、9度抗震设计的框架结构房屋，防震缝两侧结构层高相差较大时，防震缝两侧框架柱的箍筋应沿房屋全高加密，并可根据需要沿房屋全高在缝两侧各设置不少于两道垂直于防震缝的抗撞墙。
  5.当相邻结构的基础存在较大沉降差时，宜增大防震缝的宽度；
  6.防震缝宜沿房屋全高设置，地下室、基础可不设防震缝，但在与上部防震缝对应处应加强构造和连接；
  7.结构单元之间或主楼与裙房之间不宜采用牛腿托梁的做法设置防震缝，否则应采取可靠措施。
  4.3建筑专业变形缝的相关标准要求
  4.3.1依据《民用建筑设计统一标准》GB50352变形缝设置应符合下列规定：
  1.变形缝应按设缝的性质和条件设计，使其在产生位移或变形时不受阻，且不破坏建筑物。
  2.根据建筑使用要求，变形缝应分别采取防水、防火、保温、隔声、防老化、防腐蚀、防虫害和防脱落等构造措施。
  3.变形缝不应穿过厕所、卫生间、盥洗室和浴室等用水的房间，也不应穿过配电间等严禁漏水的房间。
  4.3.2依据《建筑设计防火规范》GB50016,变形缝内的填充材料和变形缝的构造基层应采用不燃材料。
  4.3.3依据《建筑内部装修设计防火规范》GB50222,建筑内部变形缝（包括沉降缝、伸缩缝、抗震缝等）两侧基层的表面装修应采用不低于B1级的装修材料。
  4.3.4依据《建筑防火封堵应用技术标准》GB51410变形缝在防火分隔部位的防火封堵应符合以下规定：
  1.应采用矿物棉等背衬材料填塞；
  2.背衬材料的填塞厚度不应小于200mm,背衬材料的下部应设置钢质承托板，承托板的厚度不应小于1.5mm;
  3.承托板之间、承托板与主体结构之间的缝隙，应采用具有弹性的防火封堵材料填塞；
  4.在背衬材料的外面应覆盖具有弹性的防火封堵材料。
  在选用防火封堵材料或组件进行建筑缝隙封堵时，还需要考虑缝隙位置及伸缩率、缝隙宽度和深度、使用环境等因素：
  1.缝隙位置及伸缩率：对于沉降缝、伸缩缝、抗震缝等功能性缝隙的封堵，要考虑建筑变形对封堵有效性的影响，不仅要选用弹性良好的防火封堵材料或组件进行封堵，而且要在构造上采取防脱落、变形或开裂的措施。
  2.缝隙宽度和深度：防火封堵的宽度取决于缝隙宽度，因此防火封堵材料的用量及封堵形态随缝隙的宽度而变化。对宽度一定的缝隙，封堵材料的耐火性能随封堵深度而异，封堵深度越大，防火封堵部位的耐火性能就越高。
  3.使用环境：防火封堵材料除具有耐火性能外，还要具有适应环境变化的特性，如伸缩性、隔音性、化学兼容性、防腐性、防水性、抗机械冲击性、温度和湿度变化等。
  4.3.5依据《建筑地面设计规范》GB50037,变形缝的设置应符合以下要求
  1.底层地面的沉降缝和楼层地面的沉降缝、伸缩缝、防震缝的设置，均应与结构相应的缝位置一致，且应贯通地面的各构造层，并做盖缝处理；
  2.变形缝应设在排水坡的分水线上，不应通过有液体流经或聚集的部位；
  3.变形缝的构造应能使其产生位移或变形时，不受阻、不被破坏，且不破坏地面；变形缝的材料，应按不同要求分别选用具有防火、防水、保温、防油渗、防腐蚀、防虫害性能的材料。
  4.3.6依据《建筑外墙防水工程技术规程》JGJ/T235,变形缝部位应增设合成高分子防水卷材附加层，卷材两端应满粘于墙体，满粘的宽度不应小于150mm,并应钉压固定；卷材收头应用密封材料密封。
  4.4当金属盖板高度超过防雷设施保护范围时，应设置防雷装置，外墙变形缝应考虑建筑物防雷侧击并由电气专业协助设计。
  4.5为选用方便，防震缝宽度可参考第九页表4.5。
  5材料要求
  5.1彩色涂层钢板简称“彩涂板”的技术条件应符合《彩色涂层钢板及钢带》GB/T12754的要求，彩涂板的力学性能及化学性能应符合
  《压型金属板工程技术规程》GB50896的要求。正面涂层厚度应不小于20um且应根据使用环境腐蚀性等级，合理选择基材和涂层。
  5.2不锈钢板应采用06Cr19Ni10不锈钢，处于严重腐蚀环境时应采用022Cr17Ni12Mo2不锈钢，不锈钢板的技术条件应符合《不锈钢冷轧钢板和钢带》GB/T3280以及《不锈钢热扎钢板和钢带》GB/T4237的规定。冷轧不锈钢板的表面应做发纹处理，热轧不锈钢板的表面应做抛光处理。
  5.3铝合金板应采用6063-T5/T6挤压型材，承重盖板应采用6061-T6或6005-T5铝合金，盖板宽度超过300mm时可采用相同强度的铝合金轧制板材加工。铝合金挤压型材的技术条件应符合《一般工业铝及铝合金热挤压型材》GB/T6892及《铝合金建筑型材第1部分：基材》GB5237.1要求，铝合金轧制板材的技术条件应符合《铝及铝合金轧制板材》GB/T3880要求。铝合金板表面处理应采用阳极氧化或电泳涂漆、粉末喷涂、氟碳喷涂。表面处理的膜厚、级别、种类应符合表5.3的规定。
  表5.3铝合金板表面处理安装要求宜符合表5.5.1的规定，承载力设计值宜按表5.5.2执行。
  表5.5.1尼龙锚栓安装要求表5.5.2尼龙锚栓承载力设计值(kN)
  蒸压加气混凝土墙体用机械锚栓的安装要求宜符合表5.5.3的规定，承载力设计值宜按表5.5.4执行。
  表5.5.3机械锚栓安装要求
  表5.5.4机械锚栓承载力设计值(kN)
  5.6防火封堵材料应符合《防火封堵材料》GB23864的要求，嵌缝膏应采用防火填缝胶。对于变形缝的防火封堵材料宜选用柔性有机堵料、防火密封胶、防火密封漆等及其组合。
  5.7防火封堵组件的防火、防烟、和隔热性能不应低于封堵部分建筑构件或结构的防火、防烟和隔热性能要求，在正常使用和火灾条件下，应能防止脱落、移位、变形和开裂。
  5.8阻火带为双层不锈钢板中间夹耐火纤维连续焊接组成或钉固而成，阻火带连续长度不应小于10m。阻火带耐火极限应符合《建筑设计防火规范》GB50016的要求。
  5.9防水卷材应采用高分子防水卷材，材质应符合《高分子防水材料第1部分：片材》GB18173.1的要求。
  5.10变形缝内的保温材料应采用燃烧等级为A级的材料。
  6选用方法
  6.1图集索引方法

  6.2图集中表示变形缝宽度，ES表示变形缝装置面板宽度。
  7其他
  7.1本图集未注明的单位尺寸均以毫米(mm)为单位。
  7.2本图集未尽事宜，应按国家和地方现行有关的标准、规范、规程、法规文件严格执行。
  7.3选用本图集时，本图集所依据的有关标准、规范、规程如有新版本，应按新版本作相应的验算调整。

  表4.5不同类型钢筋混凝土结构房屋防震缝最小宽度参考表(mm)

  （略）

  21ZJ111图集内容索引：

  目录…1
  总说明2
  变形缝位置页码索引示意图10
  现场制作变形缝建筑构造说明A1
  外墙变形缝建筑构造……A2
  内墙变形缝建筑构造………A3
  吊顶变形缝建筑构造A4
  地面变形缝建筑构造A5
  楼面平接及与墙体交接变形缝建筑构造……A6
  平屋面变形缝建筑构造……A7
  坡屋面变形缝建筑构造A8
  女儿墙平直变形缝建筑构造A9
  女儿墙转角变形缝建筑构造A11
  外天沟、挑檐变形缝建筑构造A13
  雨篷平直变形缝建筑构造……A15
  雨篷尽端部变形缝建筑构造A17
  变形缝装置建筑构造说明B1
  金属盖板型楼地面变形缝装置构造·B3
  金属卡锁型楼地面变形缝装置构造B6
  抗震型楼地面变形缝装置构造·B7
  单列嵌平型楼地面变形缝装置构造…B10
  双列嵌平型楼地面变形缝装置构造……B11
  金属卡锁型内墙与顶棚变形缝装置构造B12
  金属盖板型内墙与顶棚变形缝装置构造B13
  单列嵌平及金属盖板型内墙与顶棚变形缝装置构造……B14
  抗震型吊顶变形缝装置构造B15
  金属卡锁型与盖板型吊顶变形缝装置构造……B16
  抗震型外墙变形缝装置构造B17
  金属盖板型外墙变形缝装置构造……B18
  金属盖板型屋面变形缝装置构造…B19
  金属盖板型屋面抗震变形缝装置构造………………B20
  抗震型屋面变形缝装置构造B21
  停车屋面变形缝装置构造·B22

    我们可以复制某个项目的项目标准，并将其应用于另一个项目。

    项目标准内容

        族类型（包括系统族，而不是载入的族）

        全局参数（传输的与目标项目中全局参数名称相同的全局参数将添加为一个数字[1]重复）

        线宽、材质、视图样板和对象样式

        机械设置、管道和电气设置

        标注样式、颜色填充方案和填充样式

        打印设置

    我们可以指定要复制的标准。传递中包括将复制的对象所引用的任何对象。例如，如果选择一种墙类型但忘记复制其材质时，Revit会复制它。

    传递项目标准

    1.打开源项目和目标项目。

    2.在目标项目中，单击“管理”选项卡 → “设置”面板 → （传递项目标准）。

    3.在“选择要复制的项目”对话框中，选择要从中复制的源项目。

    4.选择所需的项目标准。要选择所有项目标准，需要单击“选择全部”。

    5.单击“OK”。

    6.如果显示“重复类型”对话框，选择以下选项之一：

        覆盖：传递所有新项目标准，并覆盖复制类型。

        仅传递新类型：传递所有新项目标准，并忽略复制类型。

        取消：取消操作。

    传递项目标准的提示

        当使用“传递项目标准”工具时，需要考虑以下事项：

        当系统族依赖于其他系统族时，所有相关的族都必须同时传递，以便使其关系保持不变。例如，文本类型和标注样式使用箭头。因此，文本类型、标注样式和箭头必须同时传递。

        视图样板和过滤器必须同时传递才能保持其关系。

        假设我们希望将视图样板和过滤器从源项目传递到目标项目。如果目标项目包含具有相同名称的视图样板和过滤器，需要将其删除，然后再从源项目传递这些项目。此预防措施可以避免出现潜在问题。

        以下项目不在项目之间传递：

            “楼层平面”和“天花板平面”视图类型

            立面视图类型

            剖面视图类型

            Revit链接的可见性设置

    我们将需要在目标项目中复制这些类型，然后根据需要手动设置属性。

    下面可以帮忙我们了解如何使用文件来将系统族和二维绘图视图导入到模型中。

    演示了以下过程：

    1.将系统族从一个文件剪切并粘贴到另一个文件。

    2.使用“传输项目标准”将系统族从一个文件传输到另一个文件。

    3.从外部文件插入绘图视图。

    该视频使用Revit2020录制。使用较新的软件版本时，可能会注意到在功能和用户界面方面有差别。

    在开发设计时，可能希望使用其他项目中的详图或系统族类型。可以在模板文件中包括一些典型图元，或者采用另一种替代方法：针对不想要包括或可能不够常见以包括在模板文件中的典型图元，使用RVT文件作为“库”。

    要将文件用作系统族的库，需要打开模型以及要用作库的文件。在此示例中，将打开包含许多防火墙的文件。可以在库文件中看到每个墙类型的示例实例。查找要在模型中使用的图元，然后将它们复制到剪贴板。现在，切换到目标模板的视图，然后将图元粘贴到视图中。现在，这些系统族类型即可在模型中使用。

    可以将系统族从一个文件传输到另一个文件的另一种方法是打开这两个文件，然后在“管理”选项卡上选择“传输项目标准”。可以在此处选择要传输的类别。需要记住，以这种方式传输将传输特定类别中的所有族和类型。如果源库文件中有许多类型，则先前介绍的剪切并粘贴方法仅是特定于族的副本。

    典型详图是可以对其使用库文件的其他图元。打开模型中的任何二维视图。在本例中，我们将打开图纸视图，然后在“插入”选项卡上单击“从文件插入”，接着单击“从文件插入视图”。在对话框中，导航到要用于二维详图库的文件。

    在“插入视图”对话框中，可以看到库文件中的绘图视图。选择要导入到模型中的视图，然后单击“确定”。视图将添加到项目浏览器中，可以根据需要针对该项目进行修改并且可以在施工文档集中使用。

    使用Revit作为其他项目的库可以节省时间，并使项目符合我们的办公标准。

    这一篇文章小编来讲解一下利用体量创建面砖噢！利用体量来创建面砖不仅能够调整面砖的大小，还可以导出明细表计算我们实际的工程量。

    前提：小编采用的大理石面砖规格为700mm×300mm×25mm

    步骤一：绘制参照线，参照线距离外墙内边线10mm（在0-25之前都可以）。

    步骤二：创建内置体量。具体操作如下：体量和场地——内置体量——模型——长方体——绘制形状——创建形状——实心形状——在三维模型下调整体量高度与原有墙体高度相同——按住TAB键，拾取体量内面——分割表面——通过属性栏调整分割尺寸——完成体量。

    步骤三：新建“公制常规模型”族——建立单个大理石面砖族，并对其长度、宽度、厚度、材质都给予参数，将做好的族载入项目中。

    步骤四：新建族替换上我们实际面砖材质，并根据我们第一步分割好的表面进行排布。

训与在线培训，欢迎广大用户咨询。

资源简介/截图：

中国工程建设标准化协会标准

建筑工程饰面石材粘结强度检测标准

Testing standard for bonding strength of facing stone of construction engineering

T/CECS914一2021

主编单位:健研检测集团有限公司

批准单位:中国工程建设标准化协会

施行日期:2022年 2月 1 日

中国建筑工业出版社 2021 北 京

根据中国工程建设标准化协会 《关于印发 (2017年第一批工程建设协会标准制订、修订计划>的通知》(建标协字 〔2017〕014号)的要求，编制组经深人调查研究，认真总结实践经验，并在广泛征求意见的基础上，制定本标准。
本标准共分 6章和 1个附录，主要内容包括:总则、术语、基本规定、检测方法、数据处理、检测报告等。

目 次
1 总则 ·····································································…… (1)
2 术语 ·····································································…… (2)
3 基本规定 ·······························································…… (3)
4 检测方法 ·······························································…… (4)
4.1 试验环境与设备 ···················································…… (4)
4.2 试件制作 ····························································…… (6)
4.3 试验步骤 ····························································…… (9)
5 数据处理 ·······························································…… (12)
6 检测报告 ·······························································…… (13)
附录 A 饰面石材粘结强度试件断开状态和检测记录 ···…… (14)
本标准用词说明 ···················································…………(17)
引用标准名录······························································.…… (18)
附:条文说明 ···················································…… (19)

1 总 则
1.0.1 为规范建筑工程饰面石材粘结强度检测方法，做到技术先进、过程规范、数据准确，制定本标准。
1.0.2 本标准适用于建筑工程中基材为混凝土的内墙、外墙饰面石材粘结强度的检测，基材为其他材质时可参照本标准执行。
1.0.3 建筑工程饰面石材粘结强度的检测除应执行本标准外，尚应符合国家现行有关标准的规定。

2 术 语
2.0.1 粘结层 bonding layer
固定饰面石材与基材的粘结材料层。
2.0.2 基材 base material
作为主体结构或围护结构的混凝土，饰面石材粘贴于其上的结构层 。
2.0.3 粘结力 bonding force
饰面石材与基材粘结后在垂直于饰面石材表面的拉力作用下断开时的拉力值。
2.0.4 粘结强度 bonding strength
饰面石材与基材粘结后饰面石材单位面积上的粘结力。
2. 0.5 饰面石材反打工艺 facing stone pre-installation technology
在预制混凝土外墙板生产过程中，预先将饰面石材铺设在模具内，再浇筑混凝土，将饰面石材与外墙板粘结成一体的工艺。

到设计院工作也有两个多月了，接触最多的还是楼梯的设计。也是时候做一个阶段小结，希望以利于大家共同进步。由于平时接触的主要是板式楼梯，所以下面的介绍以板式楼梯为主。

参考书籍：
1、03G101-2
2、09G901-5
3、《楼梯·阳台和雨蓬设计》
4、PKPM08《LTCAD用户手册及技术条件》

计算软件：TSSD08网络版及EXCEL计算表格

要开始画楼梯施工图，我们首先要熟悉的就是平法03G101-2。目前的板式楼梯施工图基本都是使用的这种表示方法。熟悉过图集，我们先要找到一张别人绘制完成的楼梯施工图，通过看图尽量去弄懂楼梯的传力途径，方便理解楼梯梁和构造柱的设置。做到上面这些我们就已经可以正式开始进行板式楼梯设计了。
  楼梯设计其实最主要的部分是梯板的设计，目前我们院主要是使用TSSD08网络版进行梯板设计，当然大家也可以使用别的设计软件或者自己编制的excel计算表格。软件的具体操作这里不谈，主要讲讲几个参数的选取，首先是梯板厚度，一般采用梯板计算跨度的1/25到1/30，梯段板的类型参见图集03G101-2，其他相关参数见楼梯建筑图。得出配筋结果后我们会发现梯板挠度经常不满足要求，而要满足挠度要求往往把梯板加到很厚或者配筋很大。实际操作过程中我们经常忽略掉挠度计算，仅按经验取足板厚直接得到配筋结果。这么做的具体依据是由于受到踏步的影响梯段板的计算厚度增大使得梯段板刚度变大，从大幅减小了构件挠度，而计算厚度增大对受弯承载力影响不大，故计算配筋仍按梯板厚度t。具体分析可以参见 肖芝兰、曾庆响的论文《考虑踏步作用的楼梯设计方法》。
 梯梁，平台板，构造柱的设计方法同一般梁板柱相同，可以利用相关程序进行计算。计算要注意荷载取值的准确。
  楼梯间防火分区的问题，由于防火要求设计高层剪刀梯时要求在两边梯板中间设置防火墙，防火墙的重力由哪一部分承担就成了问题。

《建筑设计防火规范GB 50016–2006》
7.1.1 防火墙应直接设置在建筑物的基础或钢筋混凝土框架、梁等承重结构上，轻质防火墙体可不受此限。
  根据上面的条款，应该先咨询建筑方面防火墙选用的材质再进行具体设计。
  一般情况下100厚蒸压粉煤灰加气混凝土砌块（5.5kN/m³）墙（耐火极限3.75h、不燃烧体）就可以作为防火墙使用。
  作为轻质防火墙体可以直接砌筑在梯板上，梯板加配两根纵向受力钢筋。

  图面上的一些具体问题：
楼梯平面图现在虽然都是用平法表示但是大家具体的画法还很不一样。下面仅介绍一下我个人的画法供大家参考，楼梯平面图的剖断、标写方式我采用建筑施工图图的方法（一来表达清晰二来方便对照），标高标注在两端平台板上，而不在图名处表示。梯段板、梯梁、平台板严格按照03G101-2的表示方法。梯板及平台板分布钢筋统一在说明中表示。
附注PKPM08《LTCAD用户手册及技术条件》配筋措施供大家参考。
受力钢筋最小直径：楼梯板受力筋≥8mm，平台板受力筋≥6mm，楼梯梁受力筋≥14mm
非受力分布钢筋：
受力钢筋直径≤10mm，非受力分布钢筋取d6@300
受力钢筋直径为12mm或14mm，非受力分布钢筋取d6@250
受力钢筋直径≥14mm，非受力分布钢筋取d8@250
同时楼梯板分布钢筋每踏步至少1根.

  一，给水系统的分类

1， 生活给水系统（供人们饮用、洗涤、烹饪，其水质必须符合国家饮用水质标准）

2， 生产给水系统（供生产设备冷却，原料及产品洗涤以及各类产品制造过程中所需的生产用水）生产用水应根据工艺要求，提供所需的水质、水量和水压。

3， 消防给水系统（供给各类消防设备灭火用水）

二， 给水系统的组成

1， 引入管（自室外给水管将水引入室内管段，也称进户管）

2， 水表节点（水表节点是安装在引入管上的水表及前后设置的阀门和泄水装置的总称）

3， 给水管道（包括干管、立管和支管）

4， 配水装置和用水设备（各类卫生器具和用水设备）

5， 给水附件（管道系统中调节水量、水压，控制水流方向以及关断水流，便于管道、仪表和设备检修的各类阀门）

6， 增压和蓄水装备

三， 给水方式

1， 直接给水

2， 设置水箱给水方式

3， 设置水泵给水方式

4， 设置水泵和水箱给水方式

5， 气压给水方式

6， 分区给水方式

7， 分质给水方式

四， 结合本工程情况给水系统介绍

金域华府2期给水系统采用分区给水方式（高中低区），采用管材低压区域采用AGR管，高压区域采用钢塑管，水泵房设于一期地下室。安装工程根据其管材及连接方式不同，安装工艺及监理要点也不同，下面分类介绍几种

一，管道丝扣联接：

1，断管

a用砂轮锯断管，应格管材放在砂轮锯卡钳上，对准画线卡牢，进行断管。断管时压手柄用力要均匀，不要用力过猛，断管后要将管口断面的铁膜、毛刺清除干净。

b用手锯断管，应将管材固定在压力案的压力钳内，将锯条对准画线，双手推锯，锯条要保持与管的轴线垂直，推拉锯用力要均匀，锯口要锯到底，不许扭断或折断，以防管口断

面变形。

2，套丝：

将断好的管材，按管径尺寸分次套制丝扣，一般以管径15～32mm者套二次，40～50mm者套三次，70mm以上者套3～4次为宜。

a用套丝机套丝，将管材夹在套丝机卡盘上，留出适当长度将卡盘夹紧，对准板套号码，上好板牙，按管径对好刻度的适当位置，紧住固定板机，将润滑剂管对准丝头，开机推板，待丝扣套到适当长度，轻轻松开板机。

b用手工套丝板套丝，先松开固定板机，把套丝板板盘退到零度，按顺序号上好板牙，把板盘对准所需刻度，拧紧固定板机，将管材放在压力案压力钳内，留出适当长度卡紧，将套丝板轻轻套入管材，使其松紧适度，而后两手推套丝板，带上2～3扣，再站到侧面扳转套

丝板，用力要均匀，待丝扣即将套成时，轻轻松开板机，开机退板，保持丝扣应有锥度

二，管道法兰联接

1，凡管段与管段采用法兰盘联接或管道与法兰阀门联接者，必须按照设计要求和工作压力选用标准法兰盘。

2，法兰盘的联接螺栓直径、长度应符合规范要求，紧固法兰盘螺栓时要对称拧紧，紧固好的螺栓外露丝扣应为2～3扣，不宜大于螺栓直径的二分之一。

3，法兰盘联接衬垫，一般给水管（冷水）采用厚度为3mm的橡胶垫，供热、蒸汽、生活热水管道应采用厚度为3mm的石棉橡胶垫。垫片要与管径同心，不得放偏。

五，给水安装的监理要点

1套管安装：

A,钢套管：根据所穿构筑物的厚度及管径尺寸确定套管规格、长度，下料后套管内刷防锈漆一道，用于穿楼板套管应在适当部位焊好架铁。管道安装时，把预制好的套管穿好，套管上端应高出地面20mm，厨房及厕浴间套管应高出地面50mm，下端与楼板面平。预埋上下层套管时，中心线需垂直，凡有管道煤气的房间，所有套管的缝隙均应按设计要求做填料严密处理。

B,防水套管：根据构筑物及不同介质的管道，按照设计或施工安装图册中的要求进行预制加工，将预制加工好的套管在浇注混凝土前按设计要求部位固定好，对坐标、标高，平正合格后一次浇注，待管道安装完毕后把填料塞紧捣实。

2,填堵孔洞：

A,管道安装完毕后，必须及时用不低于结构标号的混凝土或水泥砂浆把孔洞堵严、抹平，为了不致因堵洞而将管道移位，造成立管不垂直，应派专人配合土建堵孔洞。

B,堵楼板孔洞宜用定型模具或用木板支搭牢固后，往洞内浇点水再用C20以上的细石混凝土或M50水泥砂浆填平捣实，不许向洞内填塞砖头、杂物。

3,管道试压：

A,管道试压一般分单项试压和系统试压两种。单项试压是在干管敷设完后或隐蔽部位的管道安装完毕按设计和规范要求边行水压试验。

系统试压是在全部干、立、支管安装完毕，按设计或规范要求进行水压试验。

4,管道系统冲洗：

A,管道系统的冲洗应在管道试压合格后，调试、运行前进行。

B,管道冲洗进水口及排水口应选择适当位置，并能保证将管道系统内的杂物冲洗干净为宜。排水管截面积不应小于被冲洗管道截面60%，排水管应接至排水井或排水沟内。

C,冲洗时，以系统内可能达到的最大压力和流量进行，直到出口处的水色和透明度与入口处目测一致为合格。

工程室内排水管安装

材料要求

1，管材为硬质聚氯乙烯（UPVC）。所用粘接剂应是同一厂家配套产品，应与卫生洁具连接相适宜，并有产品合格证及说明书。

2，管材内外表层应光滑，无气泡、裂纹，管壁薄厚均匀，色泽一致。管件造型应规矩、光滑，无毛刺。承口应有梢度，并与插口配套。

作业条件

1，埋设管道，应挖好槽沟，槽沟要平直，必须有坡度，沟底夯实。

2，暗装管道（包括设备层、竖井、吊顶内的管道）首先应核对各种管道的标高、坐标的排列有无矛盾。预留孔洞、预埋件已配合完成。土建模板已拆除，操作场地清理干净，安装高度超过3.5m应搭好架子。

操作工艺

1，工艺流程：

安装准备→预制加工→干管安装→立管安装→支管安装→卡件固定→封口堵洞→闭水试验→通水试验

2预制加工：

根据图纸要求并结合实际情况，按预留口位置测量尺寸，绘制加工草图。根据草图量好管道尺寸，进行断管。断口要平齐，用铣刀或刮刀除掉断口内外飞刺，外棱铣出15°角。粘接前应对承插口先插入试验，不得全部插入，一般为承口的3/4深度。试插合格后，用棉布将承插口需粘接部位的水分、灰尘擦拭干净。如有油污需用丙酮除掉。用毛刷涂抹粘接剂，先涂抹承口后涂抹插口，随即用力垂直插入，插入粘接时将插口稍作转动，以利粘接剂分布均匀，约30s至1min即可粘接牢固。粘牢后立即将溢出的粘接剂擦拭干净。

3，干管安装：

首先根据设计图纸要求的坐标、标高预留槽洞或预埋套管。埋入地下时，按设计坐标、标高、坡向、坡度开挖槽沟并夯实。采用托吊管安装时应按设计坐标、标高、坡向做好托、吊架。施工条件具备时，将预制加工好的管段，按编号运至安装部位进行安装。各管段粘连时也必须按粘接工艺依次进行。全部粘连后，管道要直，坡度均匀，各预留口位置准确。安装立管需装伸缩节，伸缩节上沿距地坪或蹲便台70～100mm。干管安装完后应做闭水试验，出口用充气橡胶堵封闭，达到不渗漏，水位不下降为合格。地下埋设管道应先用细砂回填至管上皮100mm，上覆过筛土，夯实时勿碰损管道。托吊管粘牢后再按水流方向找坡度。最后将预留口封严和堵洞。

4，立管安装：

首先按设计坐标要求，将洞口预留或后剔，洞口尺寸不得过大，更不可损伤受力钢筋。安装前清理场地，根据需要支搭操作平台。将已预制好的立管运到安装部位。首先清理已预留的伸缩节，将锁母拧下，取出U型橡胶圈，清理杂物。复查上层洞口是否合适。立管插入端应先划好插入长度标记，然后涂上肥皂液，套上锁母及U型橡胶圈。安装时先将立管上端伸入上一层洞口内，垂直用力插入至标记为止（一般预留胀缩量为20～30mm）。合适后即用自制U型钢制抱卡紧固于伸缩节上沿。然后找正找直，并测量顶板距三通口中心是否符合要求。无误后即可堵洞，并将上层预留伸缩节封严。

5，支管安装：

首先剔出吊卡孔洞或复查预埋件是否合适。清理场地，按需要支搭操作平台。将预制好的支管按编号运至现场。清除各粘接部位的污物及水分。将支管水平初步吊起，徐抹粘接剂，用力推入预留管口。根据管段长度调整好坡度。合适后固定卡架，封闭各预留管口和堵洞。

6，器具连接管安装：

核查建筑物地面、墙面做法、厚度。找出预留口坐标、标高。然后按准确尺寸修整预留洞口。分部位实测尺寸做记录，并预制加工、编号。安装粘接时，必须将预留管口清理干净，再进行粘接。粘牢后找正、找直，封闭管口和堵洞。打开下一层立管扫除口，用充气橡胶堵封闭上部，进行闭水试验。合格后，撤去橡胶堵，封好扫除口。

7，排水管道安装

按规定要求必须进行闭水试验。凡属隐蔽暗装管道必须按分项工序进行。卫生洁具及设备安装后，必须进行通水通球试验。且应在油漆粉刷最后一道工序前进行。

8，地下埋设管道及出屋顶透气立管

如不采用硬质聚氯乙烯排水管件而采用下水铸铁管件时，可采用水泥捻口。为防止渗漏，塑料管插接处用粗砂纸将塑料管横向打磨粗糙。

9，粘接剂

易挥发，使用后应随时封盖。冬季施工进行粘接时，凝固时间为2～3min。粘接场所应通风良好，远离明火。

保证项目：

1，管道的材质、规格、尺寸、粘接剂的技术性能必须符合设计要求。

2，隐蔽的排水管及雨水管道的灌水试验结果必须符合设计要求和施工规范规定。

3，管道的坡度必须符合设计要求或施工规范规定。

4，管道及管道支座（墩），严禁铺设在冻土和未经处理的松土上。

5，排水塑料管必须按设计要求装伸缩节。如设计无要求，伸缩节间距不大于4m。

6，排水系统竣工后的通水试验结果，必须符合设计要求和施工规范规定。

7管道支（吊、托）架及管座（墩）的安装应符合以下规定：

塑料排水横管固定件的间距

公称通径(mm)5075100

支架间距(m)0.60.81.0

管道安装允许偏差项目

水平管道纵、横方每1m不大于1.5mm

向弯曲全长(25m以上)不大于38mm

立管垂直度每1m不大于3mm

全长(5m以上)不大于15mm

使用Revit渲染，渲染三维视图的过程如下所示。（前四步可按任意顺序执行。）

1.创建建筑模型的三维视图。

2.指定材质的渲染外观，并将材质应用到模型图元。

3.为建筑模型定义照明。

如果渲染图像将使用人造灯光，请将它们添加到建筑模型。请参见灯光。

如果渲染图像将使用自然灯光，请定义日光和阴影设置。

4.（可选）将以下内容添加到建筑模型中：

植物

人物、汽车和其他环境

贴花

5.定义渲染设置。

6.渲染图像。

您可以创建实时渲染以使用“真实”视觉样式显示模型，也可以渲染模型以创建照片级真实感的图像。下图展示了这些渲染类型。

下面是创建实时渲染视图的过程：“真实”视觉样式可在模型视图中即时显示真实材质外观。应用阴影和深度设置后，可以旋转模型以显示其表面，就像它们在不同的照明情况下出现时一样。

1. 创建模型图元，或打开现有模型。

2. 指定图元的真实材质外观。

3. 指定图形显示选项。

4. 打开可编辑的视图。

5. 注意实时渲染视图在“绘图视图”、“明细表”或“图例”中不可用。

6. 在视图控制栏上指定“真实”视觉样式。

“使用硬件加速(Direct3D?)”，以访问硬件加速设置。

01材质类

02植物类

03说明

素材格式为psd

每个材质都是分层的方便使用

在Revit Architecture中，虽说绝大部分用来标识对象的术语都是行业通用的标准术语。但是，一些针对族的术语对Revit Architecture来讲有其特定意义，了解下列术语对于了解族非常重要。

（1）项目。在Revit Architecture中，项目是单个设计信息数据库模型。项目文件包含了建筑的所有设计信息（从几何图形到构造数据）。这些信息包括用于设计模型的构件、项目视图和设计图纸。通过使用单个项目文件，用户可以轻松地修改设计，还可以使修改反映在所有关联区域（如平面视图、立面视图、剖面视图、明细表等）中，仅需跟踪一个文件，方便了项目管理。

（2）族。族是组成项目的构件，同时是参数信息的载体。族根据参数（属性）集的共用、使用上的相同和图形表示的相似来对图元进行分组。一个族中不同图元的部分或全部属性可能有不同的值，但是属性的设置（其名称与含义）是相同的。例如，“餐桌”作为一个族可以有不同的尺寸和材质。

Revit包含可载入族，系统族的内建族三种族。

①可载入族：使用族样板在项目外创建的RFA文件，可以载入到项目中，具有高度可自定义的特征，因此可载入族是用户最经常创建和修改的族。本书主要介绍与“可载入族”相关的基本知识。

②系统族：已经在项目中预定义并只能在项目中进行创建和修改的族类型（如墙、楼板、天花板等）。它们不能作为外部文件载入或创建，但可以在项目和样板之间复制、粘贴或者传递系统族类型。

③内建族：在当前项目中新建的族，它与之前介绍的“可载入族”的不同在于，“内建族”只能存储在当前的项目文件里，不能单独存成RFA文件，也不能用在别的项目文件中。

（3）类别。类别是以建筑构件性质为基础，对建筑模型进行归类的一组图元。例如，Revit Architecture包含的族类别有门、窗、柱、家具、照明设备等。

（4）类型。族可以有多个类型。类型用于表示同一族的不同参数（属性）值。如某个“单扇平开门.rfa”包含“700mm×2100mm”、“800mm×2100mm”、“900mm×2100mm”（宽×高）三种不同类型。

    Revit创建“柱”非常简单，但是许多人并没有分得清楚关于“柱”的这些工具区别。“建筑柱”和“结构柱”有什么区别？为什么在创建“结构柱”是经常会有软件提示警告？看完这节分享你将不再迷惑！

    如果你有应用上的课题需求，请联系我们，我们会安排相应的教程上线。

    01、“建筑柱”和“结构柱”的区别

    结构柱：这个类型的柱主要是用来创建具有承重功能的竖向结构柱。

    建筑柱：两种情况下使用建筑柱。一是创建装饰柱图元（如罗马柱），二是创建结构柱的装饰外皮。建筑柱有一个很重要的特性就是它会继承相邻图元的材质，应用好这一属性，为项目表达带来很多便利。

    在实际项目BIM实施中，结构柱是几乎都要使用，而建筑柱却似乎可有可无，所以要酌情使用。

    02、载入“结构柱”族

    当需要添加结构柱族到项目中来使用时，应该优先考虑默认的Autodesk安装包自带的结构柱族。通过“插入》载入族”功能，打开结构柱文件夹，选择你需要的结构柱族并打开，将会弹出选择族类型窗口，可以使用“Ctrl+点选”选择多个类型，也可以使用“Ctrl+A”选择全部类型，点击“确定”就将选中的结构柱类型载入到项目环境直接使用了。

    03、采用高度方式放置“结构柱”

    Revit的创建结构柱的工具出现在“建筑”和“结构”功能标签集，这点设置的确让人觉得不严谨。

    创建结构柱记得选择“按高度”放置选项：在创建结构柱时默认的“按深度”放置方式，如果工作视图的视图深度参数设置不符合当前标高向下看的参数时，创建结构柱时，你将会被软件提示说“所创建的图元在当前视图无法显示，请调整相关设置”。在绘图区，你也可能看不到你的柱。

    选择正确的顶部约束：当在平面视图创建柱时，柱底的默认参照是当前视图说对应的标高，意思就是说如果你在标高1的平面视图创建柱，则柱底的默认标高参照就是标高1，当在选项栏里选择放置方式为“按高度”，你就相应地要选择柱顶的参照标高为高于标高1的标高。关于柱底或顶部标高与参照标高的升/降偏差可以通过柱的实例属性参数“偏移”来调整。

    启动创建柱命令后，在放置柱的位置点击鼠标就完成柱的创建，然后根据需要调整柱的参照标高偏移。

    04、采用轴网交点批量创建“结构柱”

    在需要大量创建柱，而且这些柱大都放置在轴网相交点时，我们可以使用“在轴网相交处”放置柱的功能。启动功能后，选择需要的轴网（这些轴网必须有相交），然后点击“完成”按钮，软件将会在刚才选择所有的轴网交点处创建柱。

    05、“结构柱”默认随轴网移动

    默认柱会随其所依附的轴网移动，除非解除这样属性。在选中柱实例情况下，在实例属性中可以看到该属性参数，勾除就可以完成解除“随轴网移动”约束。

    这时我们移动轴网，柱将仍然留在原位不动。

    06、视图显示精细程度与柱图元显示的影响

    在视图的右下角，我们看到视图“精细程度”显示控制工具，通过精细程度的不同选用，柱族在创建时做了相应的设置，柱将会在不同的精细程度情况下显示不同的细致度。

    你要特别注意的是在立面视图情况下，柱通常有可能显示成一根线，所以你要记得适当调整立面视图的精细程度。

    07、设置柱截面填充为实体填充

    在我们的出图标准里，结构柱的平面图显示是实体颜色填充（比如黑色），我们同样的可以对各视图中的结构柱截面显示填充图案进行更换设置，关于图元的外观显示等的设置除了材质设置以外，Revit提供了多种替换方式，我们这里用到的是临时的替换方法，虽然是临时的，但是它可以覆盖其他设置，成为设置权限最高的替换。这个替换就是在视图可见性设置界面，替换柱的界面填充图案。（更多设置技巧，请查看官方白皮书，具体项目应用，请联系我们哦！）

    08、用“建筑柱”创建墙的竖向“条状突起”

    下面我们来试用一下建筑柱吧！在下面的例子里，我们为墙面创建一个矩形的竖向“条状突起”。启动建筑柱命令后，我们选择“矩形柱”类型，然后在墙上适当位置点击放置柱。

    如你所见，该柱会自动清除墙面并融入墙体。

    这时，如果我们把视图的精细程度调整为“精细”，你将可以看到建筑柱的材质与墙的材质将是一样的。出现材质继承时建筑柱的材质没有特殊设置，材质参数时默认的“<按类别>”。当材质别特殊定义为非默认的“<按类别>”时，柱将显示为自己独有的材质。

    结语：柱是建筑构件元素中很重要的组成，组成简单，但是地位重要，所以我们要基于分享的知识点，更多的体会软件对柱的特性应用，从而获得解决实际项目问题的技巧。更多分享，请持续关注我们！

    免费Revit教学视频。

内容来源：圆创BIM

一.相关说明

为进一步提升场布模型的观感质量与出图效果，对主要模型构件的材质设置、出图参数进行了研究及细化。本文主要是对研究内容的简要梳理和总结，以供相关人员在以后工作中的作为参考和拓展基础。

此次场布研究工作仍是基于Revit软件进行，后期将会探索其他软件的功能应用，以建模速度、模型精度、模型效果、出图质量为控制要点，以实现场布模型应用价值为工作目标，适应不同场景下的应用需求。

二.材质参数设置

在模型搭建及场布标准族应用方面相信大家已经熟练掌握和应用，在此不再赘述。

对材质参数设置情况进行以下汇总：

三.场布出图参数设置

首先在出图前，对三维视图进行复制、重命名操作。保留默认“三维”视图， 将复制后的视图分别命名为：三维场布平面图、三维场布视图1、三维场布视图2、……

相关参数设置如下表：

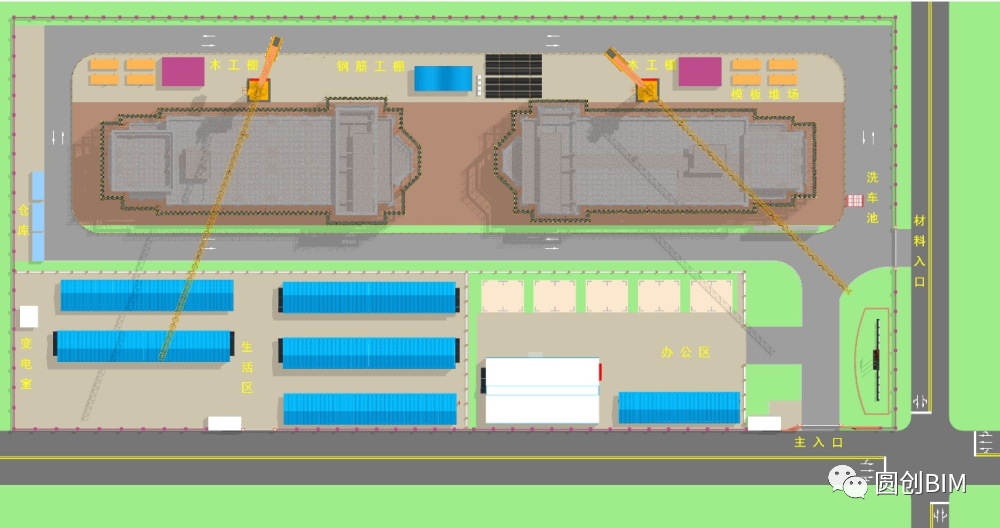

出图效果示例：

以上便是三维场地布置—建模材质及出图经验总结介绍，希望看完能对大家有所帮助。

今天的分享就到这里，我们下期再见~

    在建模过程中我们有时候需要建一些特殊的楼梯，如图所示就是一般的钢梯形状，但是Revit中并没有这种类型的楼梯，可以通过设置组合楼梯的参数来达到这种效果。

    1.首先新建一个公制轮廓族，将需要的踏板截面轮廓绘制出来如图所示，并将其保存为合适的名字。

    2.接着再新建一个轮廓族将梯边梁的轮廓绘制出来如图所示，并将其保存为合适的名字。

    3.在需要创建楼梯的项目文件中将刚才绘制的轮廓族载入进来，新建一个组合楼梯，打开编辑类型复制一个新类型并重命名，然后打开梯段类型属性对话框，如图所示。

    4.接着编辑梯段类型属性，给踏板材质、厚度等设置相应的值，踏板轮廓选择刚才绘制并载入的轮廓族，如图所示。取消梯面的勾选，保留踏板的勾选，然后点击确定。

    5.单击支撑位置（左、右），选择梯边梁，然后选择支撑类型，如图所示，进入梯边梁类型属性对话框。

    6.添加材质，截面轮廓选择刚才绘制并载入的梯边梁轮廓族，平台结构深度需要根据实际楼梯位置进行调节。用同样的方式设置左侧支撑，点击两次确定后就可以绘制楼梯了。

    画完楼梯后会发现梯梁和踏板的位置可能不是十分匹配，此时可以调整踏板和平台的深度以及轮廓族的轮廓位置，从而更好的匹配梯梁和踏板。

    免费Revit教学视频。

12S101《矩形给水箱》国家建筑标准设计图集为修编图集，代替02S101《矩形给水箱》，适用于新建、改建及扩建的多层、高层民用建筑及工业建筑中生产、生活冷水、热水、中水、消防、循环冷却水、雨水回用等系统中的给水贮存。
矩形给水箱是工程中常用的贮水设备，近年来在产品规格、型式、安装方法、卫生防疫、防污染措施、材质、制造工艺等各方面都发生了变化，新产品、新技术在工程实践中应用普遍成熟，部分企业逐渐完善了产品标准。因此，原02S101《矩形给水箱》已不能满足当前工程设计和施工的要求，应加以修编和完善。
修编后图集的主要内容包括成品水箱和现场制作钢板水箱两部分，在成品水箱中，编入了国内建筑工程中常用的几种成熟产品，包括组合式不锈钢板水箱、组合式不锈钢肋板水箱、装配式搪瓷钢板水箱、装配式热镀锌钢板水箱、装配式不锈钢板水箱、装配式SMC水箱、内喷涂冲压钢板水箱等的选用及安装，重点是目前工程中应用最广泛的成品组合式不锈钢板水箱。同时，详细编制了现场制作钢板水箱的规格、材料、箱体和附件的加工详图等。
由于目前矩形给水箱没有相关的国家和行业标准，本图集对矩形水箱的选用、安装、制作具有指导意义。图集编入了矩形给水箱最新的产品系列及相关技术，实用性强。本图集按施工图设计深度编制，可直接选用。

本合订本包括：

04S301《建筑排水设备附件选用安装》
本图集适用于民用与一般工业建筑排水设备附件的选用与安装。包括清扫口、地漏、不锈钢悬挂式水封盒、排水口、排水漏斗、通气帽、脏物捕集器、毛发聚集器、除渣箱、隔油器、阻火圈、不同材质排水管道连接等产品的构造和安装详图等内容。设计人员可按图集选择产品及做法，施工人员可按图集订货及安装。当选择其它厂商的产品时，设计人员注意核对技术参数和安装尺寸，施工人员可参考本图集安装。
08S305《小型潜水排污泵选用及安装》国家建筑标准设计图集适用于建筑物底层或地下室及室外污水池、集水坑的污、废水提升排放；被提升的污、废水温度不超过40℃，PH值为6～9。
本图集重点介绍了几种潜水排污泵的性能参数、外形尺寸及室内、外安装方式。编入本图集的潜水排污泵包括JYWQ型自动搅匀排污泵、Flygt C（M、N）型污水潜水泵。安装方式包括室内污水池（集水坑）软管连接移动式安装、硬管连接固定式安装及室内、室外污水池（集水坑）带自耦合装置固定式安装。
本次入编的潜水排污泵抗缠绕能力较强、运行可靠性也有所提高。本图集对原图集的潜水排污泵安装方式进行了调整补充，便于设计选用和施工安装。

09S302 《雨水斗选用及安装》
本图集适用于工业与民用建筑屋面和天沟雨水斗的选用及安装。主要内容包括87型、65型、侧入式雨水斗的装配图、零件图、安装图和虹吸式雨水斗的外形图、安装图等。本次修编扩充了87型等雨水斗的类型，提供了根据产品标准《虹吸式雨水斗》CJ/T 245-2007进行测试的几种典型虹吸式雨水斗的最大流量及对应斗前水深的数据。可用于指导雨水斗的正确选用和施工安装。
09S303 《医疗卫生设备安装》
本图集适用于新建、改建和扩建的医疗建筑（指医院、养老院、疗养院、康复中心、疾病预防控制中心和血液中心）中专用卫生设备的安装。包括在医疗建筑内的各种普通洗池、专业洗池、专业冲洗设备、无性别卫生间、淋浴间等的施工安装详图。与原图集相比，在图集中新增了婴儿游泳池、紧急冲淋眼器、化学冲淋间、无性别卫生间、淋浴间的施工安装详图等内容。医疗建筑中医务人员、门急诊病人和办公人员使用的公共卫生间的通用卫生设备安装详见09S304《卫生设备安装》。可用于指导设计和施工。
09S304 《卫生设备安装》
本图集适用于新建、扩建和改建的民用和工业建筑内的通用卫生设备安装及民用建筑工程中餐饮废水隔油器的选用与安装，医疗建筑中的专用卫生设备安装另见09S303《医疗卫生设备安装》。包括洗涤盆（池）、化验盆、污水池（盆）、盥洗槽、厨房洗涤槽、洗脸盆、坐便器、蹲便器、净身盆、小便器、浴盆、淋浴房（器）、小（大）便槽的安装详图以及餐饮废水隔油器的选用与安装详图。可用于指导设计和施工，监理人员可参考使用。

附件大小：6.63MB
附件格式：1个直链文件，格式为pdf
所属分类：标准图集
分享会员：匿名用户
资源简介/截图：

国家建筑标准设计图集
居住建筑卫生间同层排水系统安装
图集号：19S306(替代12S306)
统一编号：GJBT-1536
组织编制：中国建筑标准设计研究院
主编单位：华东建筑设计研究院有限公司、上海吉博力房屋卫生设备工程技术有限公司
出版日期：二〇一九年九月一日

1编制依据
本图集根据中华人民共和国住房和城乡建设部建质函[2016]89号文“关于印发《2016年国家建筑标准设计编制工作计划》的通知”，对12S306《住宅卫生间同层排水系统安装》进行修编。
2设计依据
《建筑给水排水设计标准》GB50015-2019
《住宅设计规范》GB50096-2011
《屋面工程质量验收规范》GB50207-2012
《建筑地面工程施工质量验收规范》GB50209-2010
《建筑给水排水及采暖工程施工质量验收规范》GB50242-2002
《住宅建筑规范》GB50368-2005
《住宅卫生间功能及尺寸系列》GB/T11977-2008
《建筑与工业给水排水系统安全评价标准》GB/T51188-2016
《宿舍建筑设计规范》JGJ36-2016
《轻骨料混凝土应用技术标准》JGJ/T12-2019
《住宅室内防水工程技术规范》JGJ298-2013
《坐便器安装规范》JC/T2425-2017
《建筑同层排水工程技术规程》CJJ232-2016
《建筑排水金属管道工程技术规程》CJJ127-2009
《建筑排水塑料管道工程技术规程》CJJ/T29-2010
《特殊单立管排水系统设计规范》CECS79:2011
《建筑室内防水工程技术规程》CECS196:2006
《苏维托单立管排水系统技术规程》CBCS275:2010
《建筑排水高密度聚乙烯(DPE)管道工程技术规程》CECS282:2010
《加强型旋流器特殊单立管排水系统技术规程》CECS307:2012
《建筑同层检修(WAB)排水系统技术规程》CECS363:2014
《卫生洁具便器用重力式冲水装置及洁具机架》GB26730-2011
《防火膨胀密封件》GB16807-2009
《防火封堵材料》GB23864-2009
《卡箍式柔性管接头技术条件》GB/T8259-2008
《建筑排水用硬聚氯乙烯(PVC-U)管材》GB/T5836.1-2018
《建排水用硬聚氯乙烯(PVC-U)管件》GB/T5836.2-2018
《排水用柔性接口铸铁管、管件及附件》GB/T12772-2016
《流体输送用热塑性塑料管道系统耐内压性能的测定》GB/T6111-2018
《硬聚氯乙烯(PVC-⑩塑料管道系统用溶液剂型胶粘剂》QB/T2568-2002
《建筑构件连接处防水密封膏》JG/T501-2016
《建筑排水用柔性接口承插式铸铁管及管件》CJ/T178-2013
《地漏》CJ/T186-2018
《建筑排水用高密度聚乙烯(DPE)管材及管件》CJ/T250-2018
《建筑同层排水部件》CJ/T363-2011
当依据的标准规范进行修订或有新的标准规范出版实施时，本图集与现行工程建设标准不符的内容、限制或淘汰的技术或产品，视为无效。工程技术人员在参考使用时，应注意加以区分，并应对本图集相关内容进行复核后选用。
3适用范围
本图集适用于新建、改建和扩建的居住建筑内卫生间同层排水系统设计与施工。其他类型建筑同层排水系统设计与施工可参考使用。
4编制内容
4.1卫生间布置
选用六种典型卫生间建筑平面布置图（索引见第10页)，
作为同层排水布置样板。
A型：坐便器、洗脸盆、浴盆。
B型：坐便器、洗脸盆、淋浴房、洗衣机。
C型：坐便器、洗脸盆、浴盆、洗衣机。
D型：坐便器、洗脸盆、浴盆、洗衣机。
E型：坐便器、洗脸盆、淋浴房。
F型：坐便器、洗脸盆、浴盆、淋浴房。
4.2管道布置
4.2.1排水支管敷设方式为沿墙、地面和室外三种形式，索引见本图集第11、12页。
4.2.2排水立管一般敷设在卫生间管道井内，在全年不结冻的地区，排水立管可敷设于建筑外。
4.2.3当排水支管敷设方式选用沿墙敷设的卫生间时，排水立管宜与坐便器同侧，呈“一”字形设置。
4.3管道井
4.3.1为消除异形不规则特殊单立管管件穿越楼板处易渗水的隐患，当排水立管设在室内时，均需布置管道井。
4.3.2管道井的净尺寸应满足管道的施工安装要求，且排水立管及管配件都应设在管道井内。
4.3.3为避免卫生间地面积水渗入管道井，管道井底部井壁应设不低于C20的细石混凝土坎台，并应至少高出卫生间地面装饰面层200mm。
4.3.4当管道井内设有特殊管配件时，应做好预留预埋工作。
如采用预留孔洞后续安装，预留洞口尺寸应根据产品要求确定，同时预留设置检修口的位置。装配式建筑宜采用直接预埋的方式安装排水汇集器。
4.4排水系统
4.4.1分流：坐便器排水接污水立管，浴盆、淋浴房、洗脸盆、洗衣机和地漏排水管接废水立管。
4.4.2合流：卫生间所有排水器具均接污水立管。
4.4.3底层的排水横支管应单独排出，本图集不另表示。
4.4.4同层排水横支管敷设坡度不得小于通用坡度。
4.5通气系统
4.5.1当采用专用通气管时，排水立管与专用通气立管可采用H管连接。
4.5.2当选用特殊单立管系统时，通气管的设置应符合《特殊单立管排水系统技术规程》CECS79:2001的规定。
4.6水封和地漏
4.6.1坐便器均自带水封，浴盆、淋浴房、洗脸盆、洗衣机的排水需配存水弯，或共用存水弯，水封深度不小于50mm。
4.6.2地漏自带水封时，水封深度不小于50m,在其出口处不应再设存水弯。
4.6.3当采用专用排水汇集器，废水共用水封时，在排水汇集器的出口处不应再设存水弯，且卫生器具的排水管段上也不应重复设置水封，共用水封深度不小于50mm。
4.6.4地漏以地面敷设方式接入排水横支管时，地漏接入位置沿水流方向宜在坐便器、浴盆排水管接入口的上游。
4.6.5地漏应有适应精装修时不同面层厚度的调节功能。
4.6.6直通式地漏应自带防水翼环。
4.7防水处理
4.7.1管道安装应与土建施工密切配合，做好同层排水各项防水处理工作。所用的防水材料，应有产品合格证书和性能检测报告。
4.7.2卫生间地面降板垫层必须设置防水层，做法详见第102、103页。
4.7.3排水管道穿越楼板面或管道井侧墙时，管道应做防水密封加强处理。
4.7.4排水管道穿越外墙时，管道应设防水套管并做好密封处理。
4.7.5设在降板空间内的专用支架和管道安装支架的固定方式，不应破坏防水层。
4.7.6卫生器具的安装不应破坏防水层。
4.8防火处理
4.8.1金属排水管道穿越楼板面时，楼板的空隙应采用防火材料封堵。
4.8.2塑料排水管及塑料特殊管配件（立管安装)，应在以下部位采取阻火措施：
1)排水立管在贯穿楼板处。
2)排水汇集器（立管安装）的下方应采用与卫生间楼板相同耐火极限的防火材料封堵或浇筑不低于卫生间楼板耐火极限的混凝土楼板。
4.8.3防火封堵材料应符合现行国家标准《防火膨胀密封件》GB16807-2009和《防火封堵材料》GB23864-2009等的要求.4.9结构降板深度
4.9.1本图集建筑装饰面层厚度按60mm考虑。
4.9.2排水支管沿墙敷设的卫生间结构降板深度（不含建筑装饰面层厚度)：当采用同层排水的直埋式地漏时，可不大于100mm;当采用排水汇集器（立管安装)或不设直埋式地漏时，可不降板。如卫生间的垫层里另设有地板采暖管道时，结构降板深度需要再增加采暖管道铺设的厚度。
4.9.3其他敷设方式的降板高度应根据坐便器产品要求及其与排水立管的相对位置经计算确定。如在施工图设计前，建设方已确定采用同层排水系统，则优先选用结构降板深度不大于100mm的沿墙敷设的同层排水系统。当能够满足防水和同层排水管道尺寸及敷设坡度等要求前提下，可参考本图集酌情调整降板深度。
5设计选用
5.1给水排水专业要求
5.1.1当实际工程中卫生间布置形式和立管排水系统与本图集典型卫生间基本一致时，可直接引用。当不相同时应按标准规范要求重新设计。
5.1.2选用本图集时应注意事项：
1)复核建筑卫生间布置，包括降板深度、管道井尺寸、位置等内容。
2)建筑的防水做法是否满足本图集的要求。
3)排水布置应符合整个主体建筑排水系统设计要求。
4)为便于灌水验收，排水立管宜每层设检查口。
5)如卫生间不设置管道井，需做好防水和防火措施。
5.2对土建专业要求
5.2.1同层排水卫生间降板深度应根据卫生间大小、洁具选用与布置、装饰层厚度、是否设置地暖、排水管道敷设方式等情况综合考虑确定。
5.2.2卫生间地面必须设置防水层，楼板可采用现浇钢筋混凝土或装配式结构，其强度等级不应低于C20,楼板四周除门祠外应做混凝土翻边，其高度不应小于装饰完成地面200mm,混凝土的抗渗等级不应低于P6。
5.2.3有填充层的降板式卫生间，填充层应选用压缩变形小、吸水率低的轻质材料。
5.2.4如与本图集典型卫生间布置不一致时，其卫生器具布置尺寸应符合《住宅卫生间功能及尺寸系列》GB/T11977-2008的规定。
6施工及验收
6.1施工
6.1.1施工顺序（以地面敷设为例）
现浇钢筋混凝土降板→水泥砂浆找平→立管安装→管道井砌筑→隐蔽式支架安装（如有)→第一道防水层→24h蓄水试验→排水横支管安装→闭水试验→填充层→现浇钢筋网细石混凝土→水泥砂浆找平→第二道防水层→盛水试验→装饰面层→安装卫生器具。
6.1.2施工要求
1)防水涂料施工，应至少涂刷3遍，厚度不小于1.5mm。
涂刷时，应待前一遍涂料干燥成膜后，再涂刷后一遍，且前后两遍涂料的涂刷方向相互垂直。
2)防水涂料性能应符合《住宅室内防水工程技术规范》JGJ298-2013第4.1条的规定。
3)管道穿过管道井宜预埋普通套管，穿过外墙应预埋防水套管。预埋孔洞位置应准确，严禁乱凿洞。防水套管的制作要求、管道和套管间隙密封做法见国家标准图集02S404《防水套管》。
4)铺设防水层时，在管道穿过外墙或楼板面四周用防水材料向上铺涂，并超过套管的上口；阴阳角和管道穿过楼板的根部应增加铺涂附加防水层，做法详见本图集建筑构造大样图。
5)排水管道安装
①管道和配件宜采用同一家产品，其质量应达到相关现行产品标准。
②垫层中敷设的管道应有坡度和固定管道支架，其坡度应符合现行规范要求，管道支架应有固定措施，防止管道因变形产生位移，支架固定不得破坏已做好的防水层。
③管道连接
(1)排水管道在穿越装饰面层伸出地面时宜设置止水套管止水配件，避免排水通过排水管道根部渗入降板层。
(2)DP塑料管应采用电焊管箍电熔或热熔连接方式。
(3)铸铁柔性排水管宜采用法兰压盖承插式柔性接口或不锈钢卡箍连接，橡胶圈密封不锈钢螺栓固定时，应确保接口严密。其要求为：
a)密封圈（套）应采用三元乙丙橡胶，物理性能应符合《排水用柔性接口铸铁管、管件及附件》GB/T12772-2016附录D“橡胶密封圈（套）”和《建筑排水柔性接口承插式铸铁管、管件及附件》CJ/T178-2013附录C“橡胶密封圈”的规定。
b)接口处进行封闭处理：应按照《排水用柔性接口铸铁管、管件及附件》GB/T12772-2016附录F“埋敷介质与防护方法”规定的方法，采用聚乙烯薄膜包覆接口部位，或采用聚乙烯薄膜包覆接口部位后外表再涂刷沥青。以防填埋料直接与接口接触，对胶圈产生损伤。
c)螺栓、螺母、卡箍钢带应符合《排水用柔性接口铸铁管、管件及附件》GB/T12772-2016附录C“卡箍”的规定，材料应选用S30110、S30408或S31608奥氏体不锈钢，并在产品上有明显的材质代码标识。
(4)PVC-U塑料管应采用粘接方式。胶粘剂必须满足《硬聚氯乙烯(PVC-U)塑料管道系统用溶剂型胶粘剂》QB/T2568-2002中对粘接强度的要求。粘接施工应严格按照《建筑给水排水及采暖工程施工质量验收规范》GB50242-2002中的要求。塑料排水管防延燃和伸缩措施按现行规范要求执行。
(5)选用成组同层排水汇集器时，除满足产品要求外，还应符合本图集安装要求，避免重复使用存水弯。
6)地漏安装。地漏应采用捣制水泥支墩固定，地漏处的防水应与防水层一体化施工，并采取防水加强措施，保证防水层不因膨胀变形而破坏，做法详见本图集地漏防水构造大样图。
6.2验收
6.2.1防水工程验收
1)有填充层的土建防水工程需进行二次验收。
①第一次为降板层，第二次为地面装饰层。在防水材料铺设完成并完全干燥后进行蓄水检验，第一次蓄水深度为50mm,第二次蓄水深度为20~30mm,24h无渗漏，水位无下降为合格。
②管道穿越管道井壁地面或外墙的防水处理应符合规定，不得有渗漏现象。
2)防水层施工质量检验应符合现行国家标准《屋面工程质量验收规范》GB50207-2012的有关规定。
6.2.2隐蔽管道验收
1)同层排水的横支管，现场连接完成后，在与立管连接前应进行排水接口耐压抽检，抽检比例不低于3%且不应小于1套，测试压力为0.35MPa,检测结果以不渗不漏为合格，抽检合格后方可允许进行后续施工。测试标准如下：
①排水塑料管按照《流体输送用热塑性塑料管道系统耐内压性能的测定》GB/T6111-2018进行耐压测试。
②铸铁管按照《排水用柔性接口铸铁管、管件及附件》GB/T12772-2016附录E“接口耐压性能和管道抗震性能及试验方法”进行耐压测试。
③当各方对检测结果有争议时，以国家级检测机构出具的检测报告合格为抽检合格依据。
2)排水横支管与立管连接完成后，在做填充料或隔墙封堵前应进行水密性隐蔽工程检查，试验压力0.05MPa,持续时间15min,无渗漏和排水通畅为合格。
3)在水密性试验之前，应对前期管材接口的选用、管道安装坡度、管道通畅性等均应全查验。
6.2.3同层排水系统一般应由建设单位组织设计、施工、材料供应商、精装修和其他相关单位进行验收。
7其他说明
本图集未注明的尺寸单位均以毫米(mm)计。

19S306图集PDF书签索引目录：

目录 5
总说明 8
卫生间建筑平面布置索引 14
卫生间管道敷设索引 15
A型卫生间 17
A型HDPE管沿墙敷设（单立管）平面图（一 17
A型HDPE管沿墙敷设（单立管）剖面图（一） 18
A型HDPE管沿墙敷设（单立管）平面图（二） 19
A型HDPE管沿墙敷设（单立管）剖面图（二） 20
A型HDPE管沿墙敷设（单立管）平面图（三） 21
A型HDPE管沿墙敷设（单立管）剖面图（三） 22
A型铸铁管沿墙敷设平面图 23
A型铸铁管沿墙敷设剖面图 24
A型PVC-U管沿墙敷设平面图 一 25
A型PVC-U管沿墙敷设剖面图 一 26
A型PVC-U管沿墙敷设平面图 二 27
A型PVC-U管沿墙敷设剖面图 二 28
A型铸铁管室外敷设平面图 29
A型铸铁管室外敷设剖面图 30
A型多种管材组合室外敷设（单立管）平面图 31
A型多种管材组合室外敷设（单立管）剖面图 32
A型HDPE管（分流制）室外敷设平面图 33
A型HDPE管（分流制）室外敷设划面图 34
B型卫生间 35
B型HDPE管沿墙敷设（单立管）平面图（一） 35
B型HDPE管沿墙敷设（单立管）剖面图（一） 36
B型HDPE管沿墙敷设（单立管）平面图（二） 37
B型HDPE管沿墙敷设（单立管）剖面图（二） 38
B型PVC-U管沿墙敷设平面图 39
B型PVC-U管沿墙敷设剖面图 40
B型HDPE管（合流制）室外敷设平面图 41
B型HDPE管（合流制）室外敷设剖面图 42
B型HDPE管（分流制）室外敷设平面图 43
B型HDPE管（分流制）室外敷设剖面图 44
B型多种管材组合室外敷设（单立管）平面图 45
B型多种管材组合室外敷设（单立管）剖面图 46
B型装配式整体卫浴同层排水平面图 47
B型装配式整体卫浴同层排水剖面图 48
C型卫生间 49
C型HDPE管沿墙敷设（单立管）平面图 一） 49
C型HDPE管沿墙敷设（单立管）剖面图 一） 50
C型HDPE管沿墙敷设（单立管）平面图 二 51
C型HDPE管沿墙敷设（单立管）剖面图 二 52
C型HDPE管沿墙敷设（单立管）平面图 三 53
C型HDPE管沿墙敷设（单立管）剖面图 三 54
C型HDPE管沿墙敷设平面图 55
C型HDPE管沿墙敷设剖面图 56
C型铸铁管沿墙敷设平面图 57
C型铸铁管沿墙敷设剖面图 58
C型PVC-U管沿墙敷设平面图 59
C型PVC-U管沿墙敷设剖面图 60
C型HDPE管室外敷设平面图 61
C型HDPE管室外敷设剖面图 62
C型多种管材组合室外敷设平面图 63
C型多种管材组合室外敷设剖面图 64
D型卫生间 65
D型HDPE管沿墙敷设（单立管）平面图 65
D型HDPE管沿墙敷设（单立管）剖面图（一） 66
D型HDPE管沿墙敷设（单立管）剖面图（二） 67
D型HDPE管沿墙敷设平面图 68
D型HDPE管沿墙敷设剖面图（一） 69
D型HDPE管沿墙敷设剖面图（二） 70
D型铸铁管沿墙敷设平面图 71
D型铸铁管沿墙敷设剖面图 72
D型PVC-U管沿墙敷设平面图 73
D型PVC-U管沿墙敷设剖面图 74
D型HDPE管室外敷设平面图 75
D型HDPE管室外敷设剖面图 一） 76
D型HDPE管室外敷设剖面图 二） 77
D型多种管材室外敷设（单立管）平面图 78
D型多种管材室外敷设（单立管）剖面图 79
D型多种管材组合（分流制）室外敷设平面图 80
D型多种管材组合（分流制）室外敷设剖面图 81
E型卫生间 82
E型HDPE管沿墙敷设（单立管）平面图 82
E型HDPE管沿墙敷设（单立管）剖面图 一 83
E型HDPE管沿墙敷设（单立管）剖面图 二 84
E型HDPE管沿墙敷设平面图 85
E型HDPE管沿墙敷设剖面图 一） 86
E型HDPE管沿墙敷设剖面图 二 87
E型PVC-U管沿墙敷设平面图 88
E型PVC-U管沿墙敷设剖面图 89
E型装配式整体卫浴同层排水平面图 90
E型装配式整体卫浴同层排水剖面图 91
E型HDPE管室外敷设（单立管）平面图 92
E型HDPE管室外敷设（单立管）剖面图（一） 93
E型HDPE管室外敷设（单立管）剖面图（二） 94
E型多种管材组合室外敷设平面图 95
E型多种管材组合室外敷设剖面图 96
F型卫生间 97
F型HDPE管沿墙敷设（单立管）平面图 97
F型HDPE管沿墙敷设（单立管）剖面图 98
F型HDPE管地面敷设（分流制）平面图 99
F型HDPE管地面敷设（分流制）剖面图 100
F型HDPE管室外敷设（单立管）平面图 101
F型HDPE管室外敷设（单立管）剖面图 102
F型多种管材组合室外敷设平面图 103
F型多种管材组合室外敷设剖面图 104
大样图 105
建筑构造大样（不降板 105
建筑构造大样（降板高度100~150） 106
建筑构造大样（降板高度大于150） 107
不降板装配式整体卫生间构造大样 108
加强旋流器靠墙安装 109
单立管特殊管配件降板同层排水管道安装示意图 110
隐蔽水箱大样图 一） 111
隐蔽水箱大样图 二） 112
浴盆落水、洗脸盆存水弯、洗衣机专用配件大样图 113
淋浴盘存水弯、超薄地漏大样图 114
多功能排水地漏大样图 115
水封补水同层排水地漏大样图 116
超薄同层排水地漏大样图 117
同层防臭地漏、同层侧排水地漏、同层防臭淋浴长条排水地漏大样图 118
多通道磁浮式水封防溢地漏大样图 119
球通、直埋地漏大样图 120
管配件大样图 121
不同材质管材连接节点大样 122
相关技术资料 123

附件大小：8.29MB
附件格式：1个直链文件，格式为pdf
所属分类：标准图集
资源简介/截图：

国家建筑标准设计图集
管道和设备保温、防结露及电伴热
图集号：16S401(替代03S401)
统一编号：GJBT-1403
组织编制：中国建筑标准设计研究院
主编单位：中国核电工程有限公司
批准部门：中华人民共和国住房和城乡建设部
批准文号：建质函[2016]168号
实行日期：二〇一六年九月一日

1编制依据
本图集依据中华人民共和国住房和城乡建设部建质函[2014]119号文“关于印发《2014年国家建筑标准设计编制工作计划》的通知”，对原03S401《管道和设备保温、防结露及电伴热》进行修编完成。
2设计依据
《建筑给水排水设计规范》GB50015-2003(2009年版)
《工业设备及管道绝热工程设计规范》GB50264-2013
《设备及管道绝热设计导则》GB/T8175-2008
《设备及管道绝热技术通则》GB/T4272-2008
《自限温电伴热带》GB/T19835-2015
《工业设备及管道绝热工程施工规范》GB50126-2008
《工业设备及管道绝热工程施工质量验收规范》GB50185-2010
《建筑给水排水及采暖工程施工质量验收规范》GB50242-2002
当依据的标准规范进行修订或有新的标准规范出版实施时，本图集与现行工程建设标准不符的内容，限制、淘汰的技术或产品，视为无效。工程技术人员在参考使用时，应注意加以区分，并应对本图集相关内容进行复核后选用。
3适用范围
3.1本图集适用于一般工业及民用建筑室内给排水管道和设备的保温、防结露及电伴热。
3.2适用于管道规格不大于DN500,介质温度不大于75℃的金属给排水管道。
3.3适用于管道规格不大于dn160,介质温度不大于70℃的塑料给排水管道。
3.4适用于介质温度不大于75℃的给排水设备
3.5适用于管道规格不大于DN100,介质温度不大于150℃的太阳能热媒管道室内防烫伤保温。
4符号含义、单位、参数取值
4.1符号含义、单位
管道内径(m);
管道或设备外径(m);
内层绝热层外径(m),当为单层绝热时，D1即为绝热层外径；
绝热层厚度(m);
绝热材料在平均温度下的导热系数[W/(m·℃)]；
非金属材料导热系数[W/(m·℃)]；
绝热层外表面与周围空气的换热系数[W/(m2.C)];
介质温度（℃）；
管道或设备的外表面温度（℃）；
环境温度(C);
露点温度（℃）；
绝热层外表面温度（℃）；
平均温度（绝热材料内外表面温度的算术平均值）（℃）；
以每平方米绝热层外表面积表示的热损失量(W/m2);
以每平方米绝热层外表面积为单位的最大允许热损失量(W/m2);
以每米管道长度表示的热损失量(W/m);
以每米管道长度表示的实际所需伴热量(W/m);
防结露厚度修正系数；
设计准数，防结露计算参数，本图集定义A=
本图集按工程使用习惯，温度单位均采用（℃）表示，不采用国际标准单位(K),不影响本图集的最终计算结果。
4.2参数取值
4.2.1as取值：保温计算时，as=11.63[W/(m2.℃)]；防结露、防烫伤计算时，as=8.141[W/(m2.℃)]。
4.2.2To取值：金属管道、设备取To=TL;非金属材料保温、防结露时的To值需按第5页公式(8-1)计算确定。
4.2.3Ta环境温度取值：
1)保温厚度计算时，Ta一般可取20℃，冬季室内无采暖的房间Ta取年平均温度；
2)防烫伤厚度计算时，Ta取历年最热月平均温度值；
3)防结露厚度计算时，Ta取夏季空调室外计算干球温度；
4)电伴热防冻时，Ta取冬季历年极端最低温度平均值。
4.2.4Ta露点温度取值：
露点温度Ta值应根据夏季空调室外计算干球温度Ta和最热月月平均相对湿度综合确定，部分地区露点温度取值见本图集第9~11页“全国各地气象参数表”。
4.2.5Ts绝热层外表面温度：
防结露厚度计算时，Ts=T+0.3(℃)；保温、防烫伤计算中，Ts值应按第5页公式(8-2)经计算确定。
4.2.6防结露厚度修正系数取值：
柔性泡沫橡塑制品取K=1.4;泡沫玻璃制品取K=1.2.
5防结露设置的判断
需确定管道或设备外表面温度To值，当T。有结露可能，需设置防结露绝热层；当To>Ta时，可不设置防结露绝热层。
6绝热结构组成

6.1保温结构基本组成为绝热层+保护层；防结露结构基本组成为绝热层+防潮层+保护层。
6.2防腐层a应依据管道、设备材质，由管道工程设计确定，其工程量不包含在绝热工程内。
6.3防腐层b是否设置由工程设计依据保护层材料确定。
7绝热层材料
7.1绝热层材料性能要求
7.1.1绝热层材料应选择能提供具有最高或最低使用温度、燃烧性能、腐蚀性及耐蚀性、防潮性能、抗压强度、抗折强度、化学稳定性、热稳定性指标的产品。对硬质绝热材料尚应提供材料的线膨胀系数或线收缩率数据。
7.1.2绝热层材料应选择能提供具有随温度变化的导热系数方程式或图表的产品。对于软质绝热材料，应选择能提供在使用密度下的导热系数方程式或图表的产品。
7.1.3绝热材料及其制品的主要物理性能和化学性能应符合国家现行有关产品标准的规定。
7.1.4被绝热设备或管道表面温度大于100℃时，应选择燃烧性能等级为A级的绝热材料；被绝热设备或管道表面温度小于或等于100℃时，应选择燃烧性能等级不低于B1级的绝热材料.当采用B1级绝热材料时，其氧指数不应小于30%。
7.1.5用于与奥氏体不锈钢表面接触的绝热层材料，其氯化物、氟化物、硅酸根、钠离子的含量，应符合现行国家标准《覆盖奥氏体不锈钢用绝热材料规范》GB/T17393的有关规定，其浸出液的pH值在25℃应为7.0~11.0.
7.2防结露和塑料管保温的绝热层不应采用硬质绝热层材料。
7.3绝热层材料参见本图集第8页“常用绝热材料性能表”。
8绝热层厚度计算方法
8.1绝热层厚度计算原则
8.1.1管道、设备保温厚度按常年运行保温层外表面最大允许热损失量计算确定（含电伴热保温）。
表1最大允许热损失量表
8.1.2管道、设备防结露绝热厚度按表面温度法计算。
8.1.3太阳能热媒管道室内保温按外表面温度不得大于60℃（防烫伤）考虑。管径不大于DN100的管道，热媒温度不大于150℃时，保温层厚度可采用30mm。
8.2管道、设备单层绝热计算公式
公称直径≤1000mm的管道和圆筒形设备，按圆筒面绝热计算公式计算；公称直径>1000mm的管道和圆筒形设备，按平面绝热计算公式计算。
8.2.1非金属管道、设备外表面温度T。8.3电伴热的热损失量计算公式见第63页。
9防潮层
9.1防潮层材料性能要求
9.1.1防潮层材料应选择具有抗蒸汽渗透性、防水性和防潮性，且其吸水率不大于1%的材料。
9.1.2防潮层材料必须阻燃，其氧指数不应小于30%.
9.1.3防潮层材料应选用化学性能稳定、无毒且耐腐蚀的材料，并不得对绝热层材料和保护层材料产生腐蚀或溶解作用。
9.1.4防潮层材料应选择安全使用温度范围大，夏季不软化、不起泡和不流淌的材料，且在冬季用不脆化、不开裂和不脱落的材料。
9.1.5涂抹型防潮层材料，20℃粘接强度不应小于0.15MPa,其软化温度不应低于65℃，挥发物不得大于30%。
9.1.6包捆型防潮层材料的拉伸强度不应低于10.0MPa,断裂伸长率不应低于10%。
9.2防潮层设置
设备与管道的防结露和电伴热防冻绝热层外表面；敷设在地沟内和潮湿场合的管道绝热层外表面均应设防潮层。防潮层一般只设一道，但必须密封不透气。采用泡沫橡塑绝热层，可不设防潮层。采用复合铝箔类防潮层，可在绝热材料厂加工成带有铝箔防潮层的绝热材料成品供应
9.3常用防潮层选用（见表2）
表2常用防潮层选用表
10保护层
10.1保护层材料性能要求
10.1.1保护层材料应具有防水、防潮、抗大气腐蚀、化学稳定性好等性能，并不得对防潮层材料或绝热层材料产生腐蚀或溶解作用。
10.1.2保护层材料应选择机械强度高，且在使用环境下不软化、不脆裂和抗老化的材料。
10.1.3保护层材料应选择燃烧性能等级不低于B1级的材料。
10.2保护层设置
保护层用于需要保护的绝热层或防潮层的外表面，使其不受损坏，或者由于美观需要而设置。不会受到损坏的防潮层表面可不设保护层。当防潮层表面不设保护层时，防潮层材质的燃烧性能等级必须是A级或B级。如三元乙丙橡胶防水卷材防潮层可兼作保护层（仅适用地沟或潮湿地区）。但对无覆盖表面的绝热层外面应设保护层（泡沫橡塑除外）。
表3常用保护层选用表
11保冷用粘结剂、密封胶和耐磨剂
11.1粘结剂应根据保冷材料的性能以及使用温度选择，保冷采用的粘结剂应在使用的低温范围内保持粘结性能，粘结强度在常温时应大于0.15MPa,软化温度应大于65℃。泡沫玻璃宜采用弹性粘结剂或密封胶，在-196℃时的粘结强度应大于0.05MPa。
11.2采用的粘结剂、密封胶和耐磨剂不应对金属壁产生腐蚀及引起保冷材料溶解。在由于温度变化引起伸缩或振动情况下，耐磨剂应能防止泡沫玻璃因自身或与金属相互摩擦而受损。
11.3粘结剂、密封胶应选择固化时间短、具有密封性能、在设计使用年限内不开裂的产品。
12其他
12.1本图集未注明的尺寸单位均为毫米(mm)。
12.2电伴热说明详见第62~64页。
12.3绝热工程施工还应符合国家其他现行相关标准、规范的要求。

附件大小：12.7MB
附件格式：1个直链文件，格式为pdf
所属分类：标准图集
资源简介/截图：

高清完整PDF版，13S409《建筑生活排水柔性接口铸铁管道与钢塑复合管道安装》国家建筑标准设计图集适用于新建、改建和扩建的民用建筑及工业建筑中,排放生活污废水系统用柔性接口铸铁管道与钢塑复合管道的设计选用、施工安装和质量验收。重力排水系统使用柔性接口铸铁排水管道安装，管径DN50～DN200。压力排水系统使用钢塑复合管道安装，管径DN50～DN150，工作压力不大于1.0MPa。

主要内容包括：按国标、行标产品标准生产的建筑排水用柔性接口铸铁管管材、管件，包括了卡箍式和法兰承插式两类六种接口方式。还编入了钢塑复合管管材、管件，包括了螺纹式和法兰式两种连接方式。总说明中详细介绍了建筑排水用柔性接口铸铁管道和钢塑复合管道的选用、敷设和安装要求。图纸部分编制了接口连接图、立管（横管）安装图、安装节点详图、常用管件组合尺寸表，各种管材及管件表。
本次修编根据新版国标、行标对建筑排水用柔性接口铸铁管管材、管件进行修改、补充完善，并补充了压力流排水用钢塑复合排水管道的内容，更好地推进建筑排水用柔性接口铸铁管道与钢塑复合管道的应用与推广。

内容摘抄：

5.9室内排水管道埋地敷设时，管顶与地坪面的距离不得小于300mm,且不宜大于600mm。排出管道埋设深度不得高于土壤冰冻线以上0.15m,且管顶覆土不宜小于300mm。
6.管道支、吊架
6.1支（吊）架应为金属件，其形式、材质、尺寸、质量和防腐要求等，应符合国家现行有关标准的规定。可按国标图集03S402《室内管道支架及吊架》。施工时严禁焊在管材、管件上。
6.2立管的支架（管卡）、横管的吊架（托架）必须锚固在墙体或立柱等承重构件上。若为非承重轻质墙体和多孔砖墙时，应增设承重构件，如凿孔200×200，灌浇C20混凝土填实。
6.3管道安装时，上层管道重量不应传递给下层管道。各层立管的支架（管卡）、横管的吊架（托架）应能分别承载所在层内立管或横管产生的荷载，其支承强度应分别大于所在层内立管、横管的自重与管内最大水重之和，且不得将各层立管重量全部作用在立管底层的支墩上。
6.4立管的支架（管卡）、横管的吊架（托架）应安装牢固，位置正确，与管道接触紧密，并不损伤管道外表面。
6.5立管支架（管卡）的安装还应满足下列要求：
6.5.1支架宜安装在立管接口或立管与弯头、三通、四通连接接口的下方，支架与接口之间净距不宜大于300mm。
6.5.2重力排水立管除设管卡外，每层应设支架固定，立管支架间距一般不应大于3m。此外，还应满足立管垂直度要求。
6.5.3除卡箍式柔性接口铸铁排水立管外，其他连接方式的立管支架，当层高小于4m时，可每层设一个固定支架；超过时，要增设滑动支架定位。滑动支架的管卡留有3~5mm的间隙。
6.5.4超过6层的高层建筑采用卡箍式柔性接口铸铁排水管时，自底层（或地下室）往上，可每隔20~30m,在立管上安装一个承重短管，采用与其配套的球墨铸铁或钢板制造的支架与楼板、承重墙、柱锚固。
6.6横管吊架（托架）的安装还应满足下列要求：
6.6.1铸铁排水横管，每根带坡降的直管上必须安装1个或1个以上的吊架，两吊架之间的间距不得大于2m。横管的起端和终端为固定吊架或防晃吊架。
6.6.2横管与弯头、三通、四通等管件的连接处，或管路平面转折处，在接口的下方应安装1个吊架，吊架与接口断面间的净距不得大于300mm。
6.6.3当横管长度超过12m时，为防止管道水平位移，每12m必须设置1个防止水平位移的斜撑式吊架（即防晃吊架），或用管卡固定的托架、固定吊架（见第37页图示）。
6.6.4吊装形式的柔性接口铸铁排水管道的横干管和横支管至少要设1组径向和轴向防晃吊架（见第30、31页图示）。
6.6.5管卡和吊架不得安装在卡箍上。
6.6.6吊架用钢吊杆的直径应满足表7要求（吊杆长度小于1m)。
表7吊架用钢吊杆直径(mm)
6.6.7钢塑复合管水平安装吊架间距不应大于表8要求。
表8钢塑复合管水平安装吊架的最大间距(mm)
7.施工安装
7.1按设计文件确定的管道连接接口、管材、管件、附件、橡胶密封圈（套）及支承等，其产品质量应符合现行行业或国家标准要求，应具有质量合格证件，且需由同一供货商配套货。
7.2建筑排水金属管道施工人员应经专业培训上岗。
7.3管材、管件在运输、装卸及储存时，应避免碰伤摔坏。同一品种、同一规格码放成垛、排列整齐，堆放场地应松软、平坦、无污物接触，严禁管道随地滚动，端部宜用草绳捆扎保护。管材、管件内外污垢应清理干净才可供工程使用。
7.4根据设计图纸，现场实测配管长度后下料。铸铁排水管和钢塑复合管应采用专用切管器垂直于管轴线截管，不得采用火焰切割、电焊烧割。切削前后，直管的端面与管轴线误差：对铸铁排水管，允许最大偏差为3度；对钢塑复合管，允许偏差小于等于1mm。切削后表面应平整，并将切口处打磨光滑。
7.5管材、管件的内外表面应光洁、平整，不允许有裂缝、冷隔、错位、蜂窝及影响使用的明显缺陷。各承插口的密封工作面不得有连续沟纹、麻面和凸出的棱线。各法兰承口盘轮廓应清晰。
7.6管道安装应达到线直要求，立管垂直度偏差值不得超过3mm/m;横管坡向不得出现平坡、倒坡、下垂、弯曲现象。
7.7管材、管件的内外表面均应做防腐处理；防腐层应附着良好，无脱皮、起泡和漏涂，粘膜厚度均匀、色泽一致。各柔性接口铸铁排水管及管件，内外应喷（刷）沥青漆或防腐漆。钢塑复合管当采用焊接式或法兰式连接时，应二次防腐安装；当采用螺纹式连接时，其外露螺纹（丝口）及切削端面等处要刷有防腐性能的防腐漆。用紧固螺栓时，各连接接口除本身材质要符合国家标准的规定外，其外露螺纹部位亦要刷防腐漆。
7.8管道材质和连接方式不同，其安装程序和操作要求不同，详见各类连接的安装图。安装前，应对管材、管件的配合公差、外径、承口内径、深度、壁厚、圆度、橡胶密封圈（套）等允许偏差和外观质量，按同一供货商提供的企业标准（不得低于现行国家或行业标准)做复查，不合格产品，不得使用。
7.9管道沿墙或墙角安装时，应控制管道接口外壁面与墙体粉饰面层的最小净距不得小于40mm,且将各接口螺栓位置调整至墙（角）的外侧，以便于拧紧螺栓。
7.10若立管设置在管道井或管窿内，且排水横管布置在吊顶内时，其检查口或清打口处，均要设检查门，并便于操作。
7.11在安装中或结束后，管道不得作为拉攀、吊架、支架等使用。安装间歇的敞口处，应有临时封堵。
8.试验及验收
8.1重力排水
8.1.1管道安装完成后，应按《建筑给水排水及采暖工程施工质量验收规范》GB50242-2002或《建筑排水金属管道工程技术规程》CJJ127-2009的规定进行通水、灌水和通球试验。
8.1.2安装在室内的金属管道排水系统应分系统，根据建筑高度选择整段方式或分段方式进行通水试验。应流水通畅，不渗不漏，并做好记录。
8.1.3排水主立管和横干管均应做通球试验、通球球径不应小于其管径的2/3，通球率必须达到100%，并做好记录。
8.1.4卡箍式柔性接口铸铁排水管安装后，宜先灌水，发现渗漏需紧固螺栓，再次收紧并挤压橡胶密封套，达到止水。
8.1.5隐蔽或埋地的排水管道在隐蔽前必须做灌水试验，其灌水高度不应低于底层卫生器具的上边缘或底层地面高度。试验时应连续向试验管段灌水，直至达到稳定水面（即水面不再下降），继续观察5min,水面不降，各接口处无渗漏现象为合格，并做好灌水试验记录。
8.2压力排水提升管道应做水压试验，试验压力为设计工作压力的1.5倍，不得小于0.6MPa。在试验压力下观测10min,压力降不应大于0.02MPa,然后降到工作压力进行检查，应不渗不漏。
8.3工程验收应由建设单位、工程监理单位、设计单位（必要时）施工单位共同进行。
9.其他说明
9.1本图集除DN为无单位外，未注明的单位和尺寸均以毫米(mm)计。
9.2符合本图集的产品必须保证不含有对安装者或房屋居住者的卫生健康有害的任何物质。

13S409图集PDF书签：

目录 5
总说明 7
管材与接口 16
法兰机械式A型、RC型柔性接口铸铁排水管承口规格 16
A型、RC型法兰压盖、橡胶密封圈 17
法兰机械式A型、RC型柔性接口铸铁排水管连接及安装 18
法兰机械式B型、RC1型柔性接口铸铁排水管承口规格 19
B型、RC1型法兰压盖、橡胶密封圈、RC1型直管 20
法兰机械式B型、RC1型柔性接口铸铁排水管连接及安装 21
卡箍式W型、W1型柔性接口铸铁排水管卡箍、直管规格 22
W型卡箍件、橡胶密封套规格尺寸 23
W型加强箍规格尺寸及安装 24
卡箍式W型柔性接口铸铁排水管连接及安装 25
W1型卡箍件、橡胶密封套规格尺寸 26
W1型加强箍规格尺寸及安装 27
卡箍式W1 型柔性接口铸铁排水管连接及安装 28
钢塑复合管管材构造、规格 29
钢塑复合管螺纹连接安装 30
钢塑复合管法兰连接安装 31
安装详图 32
柔性接口铸铁排水立管异层排水安装示意图 32
柔性接口铸铁排水立管同层排水安装示意图 33
柔性接口铸铁排水横干管安装示意图 34
柔性接口铸铁排水横支管安装示意图 35
管道井安装节点详图 36
管道穿内墙及压力排水出户水封井图 37
管道穿地下室外墙、砖墙基础及埋地安装图 38
管道穿楼面、屋面及通气帽安装图 39
柔性接口铸铁排水管道固定支 吊 架图 40
柔性接口铸铁排水管道防晃吊架、防脱加固图 41
柔性接口铸铁排水管常用管件组合尺寸 42
地面排水横支管端部用45°弯头、Y型三通接P型存水弯 42
地面排水横支管用TY型、T型三通接P型存水弯 43
地面排水横支管用TY型、Y型、T型三通接防虹吸存水弯 44
悬吊排水横文管用TY型三通接S型存水弯、排水立管用两个45°弯头接出户管 45
排水立管以TY型三通接排水横支管及用两个45°弯头接出户管 46
排水立管以Y型三通加45°弯头接排水横支管及用两个45°弯头接出户管 47
排水立管以TY型三通接横支管及用小半径弯头、鸭脚支撑弯头接出户管 48
排水立管以Y型三通加45°弯头及用小半径弯头、鸭脚支撑弯头接出户管 49
管件 50
A型、RC型柔性接口铸铁排水管管件 50
B型、RC1型柔性接口铸铁排水管管件 54
W型柔性接口铸铁排水管管件 58
W1型柔性接口铸铁排水管管件 61
可锻铸铁复合管件规格及尺寸 67
相关技术资料 68

在BIM软件Revit中添加墙体时，我们可以用以下技巧来成功建模并提高工作效率。对多楼层建筑创建外墙时，使用从最底层向最高层扩展的墙。使用多个墙或叠层墙以用于材质更改或墙构造更改。

要使墙的方向在外墙和内墙之间翻转，请选择墙并单击显示在它旁边的蓝色翻转控件。翻转控件总是显示在 Revit 理解为外墙的那一侧。

墙体不会自动附着到其他建模构件上，例如屋顶和天花板。必须使用“附着”工具和“分离”工具来明确地附着墙体。请参见将墙附着到其他图元。

当绘制墙时，可以通过为选项栏上的“偏移”指定值来设置其与光标的偏移距离。可以指定测量偏移时基于的定位线。

可从项目浏览器访问墙类型属性。在项目浏览器中，依次展开“族”、“墙”以及一个墙族，然后在墙类型上单击鼠标右键。单击“属性”可访问“类型属性”对话框，可在其中修改墙属性。

如果重命名或创建一种墙类型，请在名称中指示墙功能，并在“类型属性”对话框中指定“功能类型”属性(内墙、外墙、基础墙、挡土墙、檐底板或核心竖井)。

默认情况下，内分隔墙的墙顶定位标高设置为上方标高。

可以在两面墙之间拖曳附属件，如门和窗。

将附属件放置在厚度不同的主体之间时，可以相对于其主体调整附属件的厚度。选择附属件并单击“拾取主要主体”。选择希望该附属件调整厚度以匹配的主体。附属件厚度将根据选定主体的厚度进行调整。如果稍后删除了主体，附属件也会随之删除。

如果在选项栏上选择“半径”，然后将两面直墙的端点相连接，则会以指定半径在这两面墙之间创建一个圆角。

若要提高性能，请执行以下操作 ：

避免对建筑模型(和墙)进行过度建模或过度约束，以减小项目尺寸、降低复杂性。

在视图中显示墙层信息时要谨慎。尽可能最大程度地降低详细程度。

好了，以上就是BIM公司的小编为大家带来的Revit中绘制墙体的小技巧了，希望对大家有所帮助。

模板是浇筑混凝土构件的重要施工，无论是现场浇筑还是工厂预制都必须使用模板，今天咱们就来看看在施工现场如何对其进行合理的应用。

模板巧应用

最全数据准确用

01墙柱模板模板工程常用数据
墙柱竖愣采用槽钢、方钢或50mm×100mm的标准木枋（过刨）。
 墙柱板及梁侧模板为18mm厚胶合板，建议采用黑模；梁底模板为厚度不小于40mm实木板。
 模板放设上下口控制线,控制线距墙柱边300mm。
 墙柱侧模采用50mm×100mm标准木枋或槽钢或方钢，间距不大于200mm。
 层高2.8~3m的墙柱必须设6排螺杆，螺杆间距不大于500mm，第一排螺杆离地小于200，最上面一排螺杆小于300mm。
 外墙柱采用拉顶结合，楼面上预埋钢筋拉结点，斜拉间距不大于2m ，距墙柱边不大于50cm。
 内剪力墙采用钢管对称斜撑，斜撑间距不大于2m，距墙柱边不大于50cm，楼板上预留钢筋支撑点。
 剪力墙采用可卡式内撑条，间距不大于 600mm。内撑条须绑扎固定到位。
 构造柱侧边及腰梁下口采用双面胶封堵缝隙，防止漏浆。

02楼板模板模板工程常用数据
 楼板采用50X100mm的标准木枋（过刨）或方钢。
 楼板支撑立管纵横向间距不大于1.2m。
 楼板第一排立管距墙柱不大于400mm，木枋距阴角不大于15mm。
 楼板模板木枋间距不大于300mm，立管顶托旋出长度不大于300mm，不允许采用底托。
 楼板扫地杆距楼面不大于200mm，中间水平拉杆步距不大于1.8m。
 卫生间沉箱采用固定钢模，楼板面混凝土放坡2% ，且不小于4cm。

03梁模板模板工程常用数据
 梁支撑立管纵横向间距不大于1.2m。
 梁底木枋间距不大于300mm 。
 梁侧上下口采用收口方木，并用步步紧或卡箍加固，间距不大于500mm。
 梁底扫地杆距楼面不大于200mm，中间水平拉杆步距1.8m。
 梁表面采用内撑条，间距不大于800mm；内撑条须绑扎固定到位。
 外梁及楼梯间休息平台梁（外侧）增加对拉螺杆，间距不大于600mm，螺杆对应梁部位放置内撑条 。
 当梁不小于550mm时，与墙柱交接处须另设对拉螺杆，梁中设置3道，间距500mm。
 梁墙交接处，梁侧模板伸入墙内或梁模伸入墙内不小于500mm。
 制作比梁宽小2mm的木板，工人进行梁模安装及监理验收时均采用此木板控制梁侧模垂直度及梁截面宽度。
 混凝土腰梁及反坎采用卡箍加固，间距不大于500mm；腰梁侧模上下口采用50mm×100mm方木。

工地模板节约用

1．使用钢管作支撑和横杆时，要从大局出发，精心规划、，钢管长切短时，要满足一定的工程模数，并根据模板工程具体结构高度和尺寸进行施工。根据本工程的特点，顶撑立杆以2.1m为主，以1.2m和0.9m的立杆为辅，这样可以有效地提高周材使用效率。
2．据图纸精心排板，每根板、每根梁尽量少拼缝。不得在放置好的建筑模板上随意践踏、重物冲击；木背楞分类堆放，不得随意切断或锯、割。
3．模板裁切时要按照正确的方式进行切割，合理选择切割刀，并按照规定进行切割。
4．建筑模板裁切、打孔之后必须使用专用的封边漆封闭切口以防模板由于吸水而变形。
5．如果要在模板上钉钉子的话，一定要在模板下方垫上一些适当的垫底物，以防止钉装不当，引起模板破裂。
6．模板拆除扣件不得乱丢，边拆边进袋 。安装多余扣件和钉子要装入专用背包中按要求回收，不得乱丢乱放。
7．拆除模板时尽可能不损坏木模板，便于周转使用，对拆下的模板及时进行清理、修正、刷脱模剂，标识不清的模板重新标识；做到精心保养，以延长使用期限。

各类模板灵活用

1、墙体模板体系无框模板体系

无框模板体系用木工字梁或型钢作檩条，面板为实木模板或胶合板模板。无框模板的特点是价格较低，使用灵活，可以拼装成各种形状的模板结构，尤其是形状比较复杂的结构。

钢框胶合板模板体系
（１）小型钢框胶合板模板的边框和肋为热轧扁钢，其特点是重量轻，适宜手工操作，装拆方便灵活。
（２）轻型钢框胶合板模板,其边框和肋为冷弯型钢，或边框为空腹钢框，肋为冷弯型钢，其特点是模板规格尺寸较大，模板重量较轻，强度和刚度较大，装拆灵活。
（３）重型钢框胶合板模板。其边框和肋均为空腹钢框，其特点是模板规格尺寸大，模板强度和刚度大。
钢框胶合板模板的共同特点是钢框的强度和刚度都较大，模板组装时不需要附加纵横楞条，只需用夹具将两块模板的边肋夹紧固定即可，因此装拆速度很快，省工省料，非常方便。

钢模板体系
（１）全钢大模板的特点是模板强度和刚度较大，使用寿命长，模板面积大、模板上可带有支撑架、装拆和搬运方便、操作简便等，主要适用于墙体结构混凝土施工。按其结构形式可分为整体式、拼装式和模数式3种，但模板重量较大。
（２）轻型钢模板既有全钢大模板面积大的特点，又具有重量轻、便于人工操作、使用范围广等特点，可用于各类墙、板、梁、柱和圆形结构的混凝土工程，装拆灵活，配件轻巧，装拆作业方便，施工效率高，混凝土表面平整。

2、楼板模板体系

活动支柱体系
由面板和支架两部分组成，可以整体安装、脱模和转运，利用起重设备在施工中层层向上转运使用，适用于各种结构体系的现浇混凝土楼板和梁的模板工程。

台模体系
台模施工首先在欧洲推广应用，台模施工可以一次组装多次重复使用，节省装拆时间，施工操作简便，具有显著的优越性，发达国家已形成各具特色的台模体系。

3、柱模板体系

国外柱模板体系多，有木梁和木模体系、型钢和钢模体系、型钢和钢框胶合板模板体系等，采用木梁、型钢与木模、钢框胶合板模板或钢模板组合，形成各种柱模板施工方法。

4、筒体模板体系

国外筒体模板一般采用型钢和钢框胶合板模板体系，也有采用全钢模板体系。德国PERI模板公司采用在四面模板中间各加一块梯形TSE模块，通过提插梯形模块来完成筒模的装拆。奥地利DOKA模板公司在筒模四角采用可调角模，各角模顶部固定一个螺管，螺管内插一根方管，方管上有两处与角模相连，调节螺管带动方管上下，改变角模角度来完成筒模的装拆。意大利ALPI模板公司和FARESIN模板公司在筒模四角采用三角形模板，通过拉插三角形模板来完成筒模板的装拆施工。

5、爬升模板体系

爬升模板由大模板、爬升系统和爬升设备三部分组成，吸收了滑模和大模板两者的优点，能像滑模一样以墙体为支承点，利用爬升设备自下而上逐层爬升,又与大模板支模形式相似，能得到大面积支模的效果。爬升模板在桥墩、筒仓、烟囱和高层建筑等高度较大、形状比较简单、墙壁较厚的模板工程中得到大量应用。由于爬模不需要连续爬升施工，工人操作较易掌握。另外，爬模施工是在混凝土达到一定强度后脱模，混凝土结构尺寸和表面质量都较好，施工也较安全可靠。

6、单面模板体系

单面模板主要适用于大坝、护坡、大型基础等，由于只有单面模板，不能用对拉螺杆，因此模板的支撑体系必须坚固，能承受较大的混凝土侧压力。

模板体系
桥面箱梁等构件一般采用预制工艺制作，随着桥梁设计和的进步，在高速铁路和公路的桥梁设计中，已向大体积、大吨位的整孔预制箱梁方向发展。在现浇箱梁的施工中，已大量采用移动模架造桥机及挂篮，广泛应用于城市高架、轻轨、高速铁路和公路桥施工。

隧道模板体系
在隧道衬砌施工中，已广泛使用模板台车，近几年模板台车技术不断创新，从平移式发展到穿行式，从边顶拱模板发展到全断面模板。目前模板台车主要有穿行式全断面模板台车、平移式全断面模板台车、针梁模板台车、穿行式马蹄形模板台车、非全圆断面模板台车等，广泛应用于公路、铁路、水利水电的隧道施工中。

7、其他材料模板

塑料模板
德国MEVA模板公司在2002年开发了钢框塑料板模板，由于这种塑料板材质轻，耐磨性好，使用寿命长，可以周转使用500次以上，并且清理和修补简便，该公司已逐步将木胶合板面板改为塑料板面板，大量租赁经营，效果很好。
德国PECA模板公司研制了在钢筋框上贴塑料布，作为一次性模板，主要用于基础、楼板等模板施工，施工简便，可节省大量费用。
斯洛文尼亚EPIC集团公司开发了塑料模板体系，模板、连接件、横梁等均采用复合材料制作，可用于基础、墙体、楼板等结构的模板工程。
此外，还有全塑料墙体模板、楼板施工用塑料模壳、塑料柱模板、泡沫塑料一次性模板，既可作墙体模板又可作为墙体外墙的塑料模板等，品种很多，用途很广。

树脂装饰模板
目前，美国SYMONS模板公司开发了各种树脂装饰衬模，共有七大类，193种和705个规格，其中有线条型、木纹型、砖块型、石块型、石料型、平滑凹槽型等，品种规格非常多，可广泛用于各类建筑物的外墙和地坪。美国ACC模板公司研制的树脂装饰模板，可以浇筑出各种仿石块的混凝土墙面，可与钢框胶合板模板组合使用。
德国NOE模板公司研制的树脂装饰衬模，有130多种不同的花纹，可用于桥梁、立交桥、建筑物外墙、公共建筑的地坪等。由于在混凝土内可加入各种颜料，浇筑的混凝土可以一次成型且有各种花纹、各种颜色的外装饰。这种模板施工工艺非常有前途。

铝合金模板
欧洲采用铝框胶合板模板用作楼板模板施工比较多。韩国几乎全部为铝合金模板施工的工程。这种模板重量轻，一个人就可以搬运，使用寿命长，可以周转使用上百次，模板回收率高，在墙、梁、柱、板的模板施工中，结合楼板模板采用快拆模体系，使用效果好，采用租赁方式利于施工企业的综合经济效益。
美国和加拿大采用铝合金模板较多，过去美国CONTECH模板公司主要采用铸铝合金模板，这种模板具有用铝量多，价格高，使用寿命长、模板精度高等特点。目前，主要采用铝合金型材，这种模板重量轻，强度和刚度好，使用寿命长，能多次周转使用；板面经过涂刷处理后，易脱模不生锈；模板精度高，浇筑后的混凝土表面很漂亮，可用于墙、梁、柱、楼板、楼梯等各种部位。美国SYMONS、WTF、PFI等模板公司还生产装饰铝合金模板，可以浇筑各种图形的混凝土墙面和地面。

窗的绘制，首先选择基于墙的公制常规模型将族类别设置为“窗”，窗一般分平面窗和凸窗。绘制平面窗时有以下要点：根据平面图与立面图确定窗的尺寸；使用拉伸进行创建；注意选择子类别并且添加材质。窗的放置有以下要点：定位时，根据平面图确定位置，根据立面图确定高度；放置完后进行调整时，根据柱的位置调整水平位置，根据梁和墙饰条的位置调整高度。

以北立面上的平面窗为例，首先打开CAD图，使用快捷键测量出其宽度为900，高度为2500。打开Revit，点击文件，新建一个族，选择基于墙的公制模型进行创建，。接着修改族类别为窗，然后打开放置边。先要在墙上开一个窗洞，点击“创建”的“洞口”，已知窗的尺寸，利用拾取线开始进行绘制，将宽度偏移量设置为450（窗宽度的一半），高度拾取2500和0，接着使用快捷键“TR”进行修改。勾选“完成编辑”，打开三维图调整到“真实”模式查看，洞口即开好了。

接着继续打开放置边，使用“创建”选项卡中的“拉伸”，选择“矩形”来创建窗框，由于没有给出窗框的厚度，故设置为50，即设置偏移量为50，再绘制一个矩形，利用空格键，将之移动到内侧。由CAD图中可看出还有两条内窗框的线，测量其尺寸后利用偏移绘制，切记要进行连接修改。在子类别中选择窗框，在材质一栏内添加关联族参数，设置为窗框。接着打开平面图查看厚度是否有问题，若有问题则进行修改，这里将厚度设为100，即正负各50。

接着打开放置边，对窗框内的玻璃进行绘制。同样使用矩形进行绘制，切记要一块一块创建，子类别勾选为玻璃，厚度设为10，即正负各5。打开三维视图查看。将绘制好的窗保存为族，命名为“3C_固定窗_900*2500（窗的尺寸）”。

附件大小：6.5MB
附件格式：1个直链文件，格式为pdf
所属分类：标准图集
资源简介/截图：

国家建筑标准设计图集
(海绵城市建设系列)
屋面雨水排水管道安装
图集号：15S412
统一编号：GJBT-1368
组织编制：中国建筑标准设计研究院
主编单位：同济大学建筑设计研究院（集团）有限公司
批准部门：中华人民共和国住房和城乡建设部
批准文号：建质函[2015]306号
实行日期：二〇一六年一月一日

1编制依据
本图集根据中华人民共和国住房和城乡建设部建质函[2012]131号“关于印发《2012年国家建筑标准设计编制工作计划》的通知”进行编制。
2设计依据
《建筑给水排水设计规范》GB50015-2003(2009年版)
《建筑给水排水及采暖工程施工质量验收规范》GB50242-2002
《建筑屋面雨水排水系统技术规程》CJJ142-2014
《虹吸式屋面雨水排水系统技术规程》CECS183:2015
《建筑排水塑料管道工程技术规程》CJJ/T29-2010
《建筑排水金属管道工程技术规程》CJJ127-2009
《建筑排水复合管道工程技术规程》CJJ/T165-2011
《建筑排水高密度聚乙烯(HDPE)管道工程技术规程》CECS282:2010
《建筑排水用高密度聚乙烯(DP)管材及管件》CJ/T250-2007
《建筑排水用聚丙烯(PP)管材和管件》CJ/T278-2008
《建筑排水不锈钢管道工程技术规程》CECS403:2015
《流体输送用不锈钢焊接钢管》GB/T12771-2008
《输送流体用无缝钢管》GB/T8163-2008
《钢塑复合管》GB/T28897-2012
当依据的标准规范进行修订或有新的标准规范出版实施时，
本图集与现行工程建设标准不符的内容、限制或淘汰的技术或产品，视为无效。工程技术人员在参考使用时，应注意加以区分，并应对本图集相关内容进行复核后选用。
3适用范围
本图集适用于新建、扩建和改建的民用建筑和工业建筑屋面雨水排水管道的选用与安装。管径范围为公称尺寸DN50~DN350(金属管道)或公称外径dn50~dn315（塑料管道)。
4管材、管件的选择与连接
4.1屋面雨水排水管材应根据建筑类别、建筑物高度、系统类型和设计流态、气象参数、抗震、防腐及防火要求，结合施工安装、技术经济等方面，经综合考虑，并参考当地采购供应条件，因地制宜选用。确保屋面不积水、不溢水、室内不渗漏水。
4.2因管树材质不同、连接方式不同，雨水排水系统不同的设计流态有不同的系统特征和技术性能要求，各类雨水排水管材、管件和附件可根据本图集总说明表1选用。
4.3塑料雨水管道系统宜用于下列场所：
4.3.1单层、多层住宅和屋面面积较小的雨水管道，沿外墙明敷重力流排出时，外壁需喷涂耐紫外线的氟碳树脂或丙烯酸树脂。
4.3.250m以下建筑，室外沿墙、柱明敷，需用承压型防紫外线的塑料雨水管.
4.3.350如以上建筑，室内敷设时，用厚壁承压型（耐正压、负压）塑料雨水管。立管不可设在住宅套内，可布置在室内公共部位。

（略）

15S412图集PDF书签目录索引：

目录 6
总说明 9
高密度聚乙烯管 HDPE管 19
高密度聚乙烯排水管材主要物理力学性能、管系列 19
HDPE管半有压、压力流屋面雨水排水系统示意图 20
HDPE连接管的固定管卡与固定防晃吊架图 21
方型钢导管与不同屋面的锚固安装图 22
C型钢导管与不同屋面的锚固安装图 23
HDPE横管用电焊圈的固定管卡、滑动管卡图 24
HDPE横管用电熔管箍的固定管卡、滑动管卡图 25
HDPE立管的固定管卡与滑动管卡安装图 26
钢网架间HDPE悬吊横管安装图 27
HDPE横管、立管管件组合连接图 28
高密度聚乙烯配件 29
高密度聚乙烯管件 32
HDPE承插式热熔管材主要物理力学性能 37
HDPE重力流屋面雨水排水系统示意图 38
HDPE重力流热熔承口尺寸及热熔承插施工工艺 39
HDPE重力流端面式柔性连接及翻边工艺 40
聚丙烯雨水管 PP管 41
聚丙烯 PP 承插式热熔雨水管材主要物理力学性能 41
聚丙烯 PP 重力流承插式热熔固定连接 42
聚丙烯 PP 承插式热熔管件 43
不锈钢管 44
排水不锈钢管道类型、技术和力学性能 44
不锈钢管半有压、压力流屋面雨水排水系统示意图 45
不锈钢半有压、压力流雨水管道对接式氢弧焊连接 46
不锈钢重力流雨水管道承插式氢弧焊连接 47
不锈钢重力流雨水管道承插式橡胶密封圈连接 48
U型管吊架图、双杆吊架图 49
不锈钢雨水横管固定托架及防晃支 吊 架 50
不锈钢雨水横管滑动吊架安装图 51
不锈钢雨水立管加固与固定支架安装图 52
不锈钢雨水管防脱加固、支墩与防晃支架安装图 53
不锈钢半有压、压力流雨水管件图 54
不锈钢重力流雨水管件图 56
不锈钢雨水管承插式橡胶密封圈管件 60
法兰式不锈钢波形膨胀节安装 62
不锈钢线性温度补偿器安装 63
铸铁排水管 64
柔性接口铸铁排水管材及主要技术性能 64
A型B级双承管件柔性接口铸铁排水管半有压、压力流雨水系统示意图 65
B-II型双承管件柔性接口铸铁排水管半有压、压力流雨水系统示意图 66
W型柔性接口铸铁排水管半有压、压力流雨水系统示意图 67
柔性接口铸铁排水管管卡图 68
S型锚座及安装图 75
C型锚座及安装图 76
了型吊耳及安装图 77
柔性接口铸铁排水横管或立管穿楼板固定安装 78
柔性接口铸铁排水立管固定安装 79
A型柔性接口铸铁排水管支墩、防脱及防晃支架图 80
W型柔性接口铸铁排水管支墩、防脱及防晃支架图 81
钢桁架悬挂柔性接口铸铁排水管安装 82
A型双承柔性接口铸铁排水管管件 83
B型双承柔性接口铸铁排水管管件 85
W型柔性接口铸铁排水管管件 86
涂塑复合管 87
涂塑复合管管材结构、规格和主要理化性能 87
涂塑复合钢管沟槽尺寸及涂层修补图 88
涂塑复合钢管沟槽连接图 89
涂塑复合钢管沟槽管端保护环 90
涂塑复合钢管沟槽管件 91
高抗冲雨水管 HRS管 93
HRS雨水管材主要物理力学性能 93
HRS高层重力流雨水管道系统示意图 94
HRS高层雨水管材图 95
HRS管橡胶密封圈承插式柔性连接 96
HRS管胶粘剂承插式固定连接和加强连接 97
HRS管与柔性接口铸铁排水管转换连接 98
HRS管固定支架大样图 99
HRS管滑动支架大样图 100
检查井 101
雨水排水接管室内密闭检查井图 101
雨水排出口室外消能检查井图 102
室外消能检查井结构配筋图 103
相关技术资料 105

附件大小：13.8MB
附件格式：1个直链文件，格式为pdf
所属分类：标准图集
分享会员：匿名用户
资源简介/截图：

彩色高清无水印完整版16J509图集，pdf格式，实行日期：2016年6月1日，统一编号：GJBT-1388，主编单位：中国建筑标准设计研究院有限公司、中国五洲工程设计集团有限公司、佛山市一品仁德建材有限公司，批准部门：中华人民共和国住房和城乡建设部，批准文号：建质函[2016]168号。

本图集适用于一般工业与民用建筑、景观和市政工程等。对防护栏杆承受水平推力要求高的中小学校不宜使用。本图集编制的是采用铝合金型材工厂制造、现场组合装配的，包括楼梯栏杆、栏板，平台护栏、市政护栏、院墙护栏、院墙大门、窗护栏等成品的相关构造图集。铝合金材质自重轻、耐腐蚀、色彩丰富，由工厂加工制作现场组装，符合标准化、装配化的工业化建造方式，施工便捷。图集给出了各种的栏杆、护栏，形式丰富；也给出不同材质组合的栏杆、栏板的构造详图、设计选用要点、安装示意图，便于设计师理解选用。

图集内容：

消防水系统分类：

手动水灭火系统：室外消火栓系统；室内消火栓系统；消防枪灭火系统；消防炮灭火系统。

另：灭火器（在一般消防设计中，灭火器多数与消火栓箱一起配置）

自动喷水灭火系统：

闭式系统：湿式自动喷水灭火系统；干式自动喷水灭火系统；干湿式自动喷水灭火系统；预作用自动喷水灭火系统；自动喷水—泡沫联用灭火系统；重复启闭预作用灭火系统；大空间消防炮自动灭火系统。

开式自动喷水灭火系统：雨淋系统；泡沫雨淋系统；水幕系统；水喷雾系统；细水雾系统。

室外消火栓系统：

室外消火栓系统：

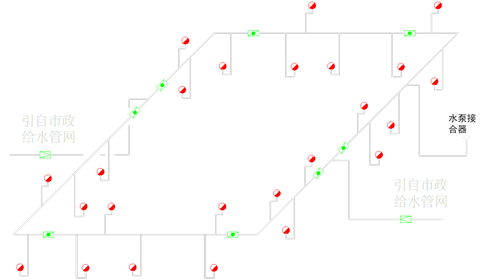

1）市政管网双路供水：

2）加压泵供水：

室外消火栓系统需要设加压泵的原因：只有一路市政供水或其他原因导致供水管少于两根的。

3）系统构成：市政进水管；水池；泵组；泵组前后组件（控制阀、绕性接头、过滤器等）；控制检修阀（阀门井、阀门套筒）；室外消火栓（地上式、地下式、井）；管道（球墨铸铁管、镀锌钢管等）。

4）消防车取水口

室内消火栓系统：

1）市政管网供水

2）加压泵供水

3）系统构成

市政进水管；水池；泵组；泵组前后组件（控制阀、绕性接头、过滤器等）；控制检修阀（闸阀、蝶阀等）；减压阀组；消火栓箱（自救卷盘、屋顶试验消火栓）；水泵接合器；稳压系统（稳压泵、气压罐）；屋顶高位水池；管道；其他（单向阀、自动排气阀等）。

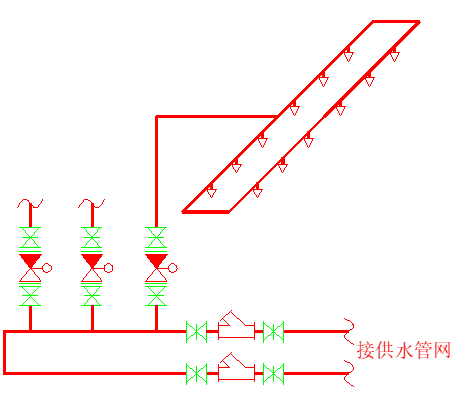

喷淋系统：

1）市政管网供水

2）加压泵供水

3）系统构成：

市政进水管；水池；泵组；泵组前后组件（控制阀、绕性接头、过滤器等）；控制检修阀（闸阀、信号阀等）；减压阀组；湿式报警阀组；水流指示器；喷头；末端试水装置、试水阀；水泵接合器；稳压系统（稳压泵、气压罐）；屋顶高位水池；管道；其他（单向阀、自动排气阀、泄水阀、减压孔板等）。

水喷雾系统：

1）保护方式（立体保护、平面保护）

2) 系统构成

水池；泵组；泵组前后组件（控制阀、绕性接头、过滤器等）；控制检修阀（闸阀、信号阀等）；减压阀组；过滤器；雨淋阀组；水雾喷头；试验阀；水泵接合器；屋顶高位水池；管道。

雨淋系统：

系统构成：水池；泵组；泵组前后组件（控制阀、绕性接头、过滤器等）；控制检修阀（闸阀、信号阀等）；减压阀组；过滤器；雨淋阀组；开式喷头；试验阀；水泵接合器；屋顶高位水池；管道。

水幕系统：

系统构成：水池；泵组；泵组前后组件（控制阀、绕性接头、过滤器等）；控制检修阀（闸阀、信号阀等）；减压阀组；过滤器；雨淋阀组；开式喷头或水幕喷头；试验阀；水泵接合器；屋顶高位水池；管道。

预作用自动喷水灭火系统：

概述：预作用系统是将火灾自动探测报警技术和自动喷水灭火系统结合起来，在系统中安装闭式洒水喷头。在未发生火灾时该系统管道内通常充有低压空气或氮气以供监测，故系统具有干式系统的特点。因此它适用于安装在那些既需用水灭火但又绝对不允许发生火灾跑水的地方。例如：图书馆、档案室、贵重物品储藏室、电脑机房等处。还可替代干式系统安装在高温严寒冰冻等地区。

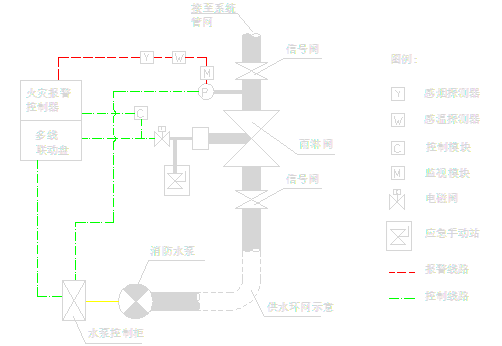

工作原理：预作用系统预作用阀是由雨淋阀和湿式报警阀上下串接而成，雨淋阀位于供水侧，湿式报警阀位于系统侧而成为预作用阀组。系统由预作用阀、水力警铃、压力开关、空压机、空气维护装置、信号碟阀等组成，安装闭式洒水喷头，并以常用的探测系统作为报警和启动的装置。其动作原理：一旦发生火灾，安装在保护区感温感烟火灾探测器发出火灾报等信号。火灾报警控制器或消防控制中心，接到报警信号后发出指令打开雨淋阀上电磁阀，使雨淋阀开启，压力水流进系统侧管网，变成湿式喷水系统，同时水力警铃发出报告，压力开关动作反馈给控制中心显示管路已充水，并启动消防泵。此时管道上安装闭式洒水喷头尚未释放，不会喷水。人尚可主动地经主管人员采取适当行动将火扑灭，避免喷头动作水渍造成的损失。如果火灾控制不住继续发展，致使闭式喷头玻璃球动作喷水，水泵自动启动。

火灾扑灭后，应将电磁阀关闭,使雨淋阀关闭,并排除管中的水使系统充气压力保持在0.03MPa范围内，恢复准工作状态。

泡沫—喷淋联用系统：

包含喷淋系统所有组件，除此之外，增加泡沫供给系统：泡沫液罐；泡沫液控制阀；比例混合器；泡沫液管道。

其他灭火系统：

大空间消防炮自动灭火系统；干式自动喷水灭火系统；预作用自动喷水灭火系统。

消防水系统管道：

1、管道材质：

2、管道配件

3、管道连接方式：

螺纹连接(丝扣连接)；沟槽连接；焊接连接；法兰连接；承插连接；热熔连接。

除了设计特别说明外，规范规定：消火栓系统中，镀锌钢管管径小于DN100的管道采用螺纹连接，管径大于等于DN100的管道采用沟槽连接或法兰连接。自动喷水灭火系统中，镀锌钢管管径小于DN100的管道采用螺纹连接，管径大于等于DN100的管道采用沟槽连接或法兰连接。

报警阀前管道焊接及埋地球墨铸铁管承插连接；特别说明几种法兰的连接。

螺纹连接(丝扣连接)：

1、断管：根据现场测绘草图，在选好的管材上画线，按线断管。

2、套丝：将断好的管材，按管径尺寸分次套制丝扣，一般以管径15-32mm者套丝2次，40-50mm者套丝3次，70mm以上者套丝3-4次为宜。

3、配装管件：配装管件时应将所需管件带入管丝扣，试试松紧度（一般用手带入3扣为宜），在丝扣处涂铅油、缠麻后带入管件，然后用管钳将管件拧紧，使丝扣外露2-3扣，去掉麻头，擦净铅油。

4、管道支吊架

材质（角钢、镀锌螺纹钢）：吊架，承重支架，防晃支架。

5、管道安装

明装管道：支吊架规格、位置；管件使用计算；管道、支吊架刷漆；穿墙、板套管。

埋地管道：挖沟、填沙；管道防锈防腐；管道基座、连接处固定；管沟回填。

消防水系统组件：

1、消防水池

2、消防高位水箱：

1）常用水箱：混凝土浇筑水箱，玻璃钢水箱，不锈钢水箱等。

2）与安装有关的部件：

防水套管预埋；供水管（生活水泵送水）；液位计（提供报警信号）；通气管；溢流管；排空管。

3、消防加压水泵：图集：04S204

1）消防水泵分类：

按驱动方式分：柴油机泵、电动机泵；

按基础类型分：立式泵，卧式泵；

按结构级数分：单级泵，多级泵；

按出口数量分：单出口泵，多出口泵。

2）消防水泵相关参数：扬程，流量，功率；进出口直径，转速。

3）消防水泵相关组件：

水泵基础；水泵吸水口组件：吸水喇叭口；控制阀；过滤器；绕性接头；偏心大小头；压力表。

4、消防稳压系统：图集：98S205

消防稳压系统一般由稳压泵组（一用一备）和气压罐组成。其中稳压泵组的组件与加压泵基本相同（少试水阀）。电接点压力表的作用。

5、减压阀组

减压阀组一般包含组件：减压阀、前后检修阀、前后压力表、过滤器等。

减压阀分类：比例式减压阀、可调式减压阀。

6、水泵接合器： 图集：99S203

水泵接合器的分类：

按安装型式分：墙壁式、地上式、地下式；

按组成结构分：分开式、一体式。

水泵接合器的设置位置：

水泵接合器的组成：接口本体、止回阀、安全阀、闸阀。

7、室外消火栓：图集：01S201。

室外消火栓的分类：地上式、地下式；

室外消火栓的组成：内置出水阀、泄水装置、栓体；

室外消火栓的设置位置：消防车取水口；阀门井；阀门套筒。

8、室内消火栓：图集：04S202

1）室内消火栓箱的种类很多，常见的分类有：

按栓头数量分：单栓型、双栓型（单阀、双阀双出口）；

按栓头出口分：普通型、减压稳压型。

是、否带自救卷盘；是、否组合灭火器箱。

2）室内消火栓箱的组成：

箱体、门框、面板、栓头、水带、水枪、自救卷盘、启泵按钮、灭火器。

3）室内消火栓箱的主要参数：

箱体、门框、面板的材质、厚度、尺寸水带、卷盘的材质、直径、长度栓头材质、水枪直径、按钮类型。

4）灭火器：

分类：手提式、推车式；

药剂：泡沫、干粉、CO2；

水、卤代烷、专用灭火器。

9、湿式报警阀组

湿式报警阀组的主要组件：

信号阀；湿式报警阀；延时器；压力开关；水力警铃；阀前后压力表；泄水阀；试验阀；其他组件。

10、雨淋报警阀组

雨淋阀分类：隔膜式、杠杆式。

雨淋报警阀组的主要组件：雨淋阀前|后信号阀；雨淋阀；应急站（手动开启阀）；压力表；水力警铃；压力开关；电磁阀；试验放水阀；泄水阀；滴水阀；其他组件。

启动方式：电动启动、传动管启动。

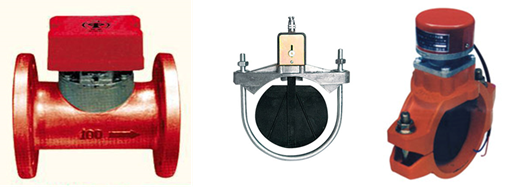

11、水流指示器

水流指示器分类：马鞍式；焊接式；法兰式；卡箍式；沟槽式；丝扣式；对夹式。

水流指示器组件：叶片；微动开关；连接体。

12、喷头：

1）闭式喷头：

按喷水方向分类：直立型；下垂型（吊顶装饰型）；边墙型（水平型、直立型）。

按感温元件分类：玻璃泡感温型；易熔合金感温型；

按响应速度分类：标准响应型；快速响应型；快速响应早期抑制型（ESFR）。

按流量系数分类：

普通流量型（K=40、80）；大流量型（K=114）；超大流量型（K=160、201、242、363）。

按是否隐蔽分类：普通吊顶型；隐蔽型。

按动作温度分类：

玻璃泡：57℃、68℃、79℃、93℃、141 ℃、182 ℃、204℃ 。

易熔合金：57℃、60℃、71℃、72℃、74 ℃、100 ℃、138 ℃、141 ℃。

2）非闭式喷头：

开式喷头（用于雨淋、水幕系统）；

水幕喷头（水平型、下垂型、檐口型）；

水雾喷头（离心式、撞击式）；

细水雾喷头；大空间大流量喷头。

13、末端试水装置及试水阀

1）末端试水装置的组成：

压力表；截止阀；试水接头；泄水漏斗。

2）试水阀的组成：压力表；截止阀。

3）末端试水装置及试水阀的设置位置：

14、各种阀门

阀门的分类形式很多。

带电信号：信号蝶阀、信号闸阀；

电信号控制：电磁阀、电动阀；

用于控制检修：明杆闸阀、蝶阀；

用于试验或放水：截止阀、球阀；

阀门的工作压力：1.0MPa、1.6MPa、2.5MPa；

阀门的连接方式：螺纹、焊接、法兰、对夹、沟槽。

安全阀、止回阀、浮球阀、减压阀。

常用消防设施图例：

1、消防水系统

2、火灾自动报警系统

消火栓系统示意分类图集：

本文来源于互联网，暖通南社整理编辑。

    绘制一个地形表面，然后添加建筑红线、建筑地坪以及停车场和场地构件。

    然后可以为这一场地设计创建三维视图或对其进行渲染，以提供更真实的演示效果。

    场地设置

    您可以随时修改项目的全局场地设置。可以定义等高线间隔、添加用户定义的等高线，以及选择剖面填充样式。

    要查看对等高线设置的修改结果，请打开场地平面视图。要查看对剖面剪切材质的修改结果，请打开剖面视图。

    定义场地设置

    指定等高线、剖面图形和属性数据的设置。

    要打开“场地设置”对话框

    单击“体量和场地”选项卡?“模型场地”面板?。

    要显示等高线并定义间隔

    1.对于“显示等高线”，请选择“间隔”。

    2.输入一个值作为等高线间隔。

    3.输入一个值作为“经过高程”，以设置等高线的开始高程。

    在默认情况下，“经过高程”设置为0。例如，如果将等高线间隔设置为10，则线将出现在-20、-10、0、10、20的位置。如果将“经过高程”的值设置为5，则线将会出现在-25、-15、-5、5、15、25的位置。

    要查看等高线，请打开场地视图。

    要将自定义等高线添加到场地平面中

    如果清除“间隔”，自定义等高线仍会显示。

    1.针对每组自定义等高线，单击“插入”。

    2.要创建自定义等高线，请执行以下操作：

    a.在“附加等高线”下，对于“范围类型”，请选择“单一值”。

    b.对于“起点”，请指定等高线的高程。

    c.对于“子类别”，请指定等高线的线样式。

    3.要在一个范围内创建多个等高线，请执行以下操作：

    a.在“附加等高线”下，对于“范围类型”，请选择“多个值”。

    b.指定附加等高线的“起点”、“终点”和“增量”。

    c.对于“子类别”，请指定等高线的线样式。

    要指定剖面图形

    1.选择一种在剖面视图中显示场地的材质作为“剖面填充样式”。对应的材质有“场地-土”、“场地-草”和“场地-沙”。

    2.输入一个值作为“基础土层高程”，以控制土壤横断面的深度，例如，-30英尺或-25米。该值控制项目中全部地形图元的土层深度。要查看对剖面图形的修改，请打开剖面视图。

    要指定属性数据设置

    1.指定一个选项作为“角度显示”。如果选择“度”，则在建筑红线方向角表中以360度方向标准显示建筑红线。使用相同的符号显示建筑红线标记。

    2.指定一个选项作为“单位”。如果选择“十进制度数”，则建筑红线方向角表中的角度显示为十进制数而不是度、分和秒。

    场地设置属性

    使用“场地设置”对话框可以用来查看或更改场地设置。

    若要更改场地设置属性，请单击“体量和场地”选项卡?“模型场地”面板?
