1.柱纵向钢筋有哪些要求？

解释：（1）柱全部纵向钢筋的配筋率，不应小于《抗规》6.3.7条的规定值；柱的纵向钢筋的配置，需满足《抗规》6.3.8条要求；

（2）柱的纵向受力钢筋直径不宜小于12mm，纵向钢筋净间距不应小于50mm，且不大于300mm，圆柱中纵向钢筋根数不宜少于8根，不宜少于6根，且沿周边均与布置。

2.柱箍筋有哪些要求？

解释：（1）柱箍筋的配置，需满足《抗规》6.3.9条要求；尤其注意柱端箍筋加密区箍筋的最小体积配箍率要求。

（2）梁柱节点核心区箍筋大于柱端加密区箍筋时，需单独指定节点核心区箍筋。柱配筋时，需先判断柱子是否是短柱，如果剪跨比小于等于2，柱箍筋需全高加密。

（3）柱箍筋肢数按下列图形确定：

（4）纵筋根数超过上图中箍筋肢数时，允许纵筋隔一拉一，不需要再增加箍筋肢数，以免核心区箍筋太多影响节点核心区混凝土的浇捣而影响质量。

3.板的受力钢筋有哪些要求？

解释（1）板的最小配筋率需满足《砼规》8.5.1条要求；

（2）板钢筋的直径通常用的最多是右上方的Φ8和Φ6，一般板面用Φ8，板底钢筋用Φ8或Φ6。钢筋的间距需满足《砼规》9.1.3条要求。常用的受力钢筋的直径从考虑施工方便的角度看，通长采用100、125、150、175、200mm，如果需控制经济性，则根据计算结果选取对应的面积最接近的间距，如板支座处计算结果308mm2，可直接选用Φ8@160。钢筋混凝土板的负弯矩调幅幅度不宜大于20%，《砼规》5.4.3条。

（3）板的受力钢筋的长度需满足《砼规》9.1.4条要求；

普通楼板：负筋采用分离式配筋方式，当跨度≥4.5m时负筋拉通50%；

屋面板：双层双向拉通，支座处可搭配附加短筋，附加短筋长度可取净跨1/5。

4.等高井字梁的交点，是否设置附加箍筋或吊筋？

其吊筋构造要求如何？

解释：江湖中绝大多数设计单位做法是在等高井字梁交点的四边每侧构造设置3根附加箍筋。其实如果两向跨度、截面、受力、配筋均相同时，则两方向井字梁从受力上讲没有主次之分，共同受力，此时可以不设置附加箍筋。即使考虑到活荷载不利布置及实际活荷载分布的差异性导致次梁内力存在差异，可以在井字梁每侧附加一道箍筋即可。

某PPP项目由经济开发区管委会负责实施，目前已通过竞争性磋商方式公开选定了社会资本方，并成立了专门的项目公司。请问该项目公司在建设PPP项目的过程中，如何履行项目的立项、报建等相关程序？是走审批流程呢，还是走核准、备案程序？
     张志军：PPP项目的决策程序是走审批程序，还是走核准、备案程序，关键是看该项目资本金的组成。
     按照《关于依法依规加强PPP项目投资和建设管理的通知》（发改投资规〔2019〕1098号）的规定，“PPP项目要严格执行《政府投资条例》《企业投资项目核准和备案管理条例》，依法依规履行审批、核准、备案程序。采取政府资本金注入方式的PPP项目，按照《政府投资条例》规定，实行审批制。列入《政府核准的投资项目目录》的企业投资项目，按照《企业投资项目核准和备案管理条例》规定，实行核准制。对于实行备案制的企业投资项目，拟采用PPP模式的，要严格论证项目可行性和PPP模式必要性。”
     如当地政府未在项目公司注入资本金，该PPP项目按企业投资项目处理，走核准或备案流程；如当地政府在项目公司中注入了资金本，则按政府投资项目处理，走审批流程。

族（Family）是Revit中的核心，当我们打开Revit项目文档是会发现项目中模型的所有图元都是基于不同的族实例（FamilyInstance）构成的。不同类型的族实例（FamilyInstance）可按照族类型（FamilySymbol）进行划分（例如：圆形柱400mm、圆形柱500mm等），而这些族类型（FamilySymbol）共同构成了圆形柱族，不论是矩形柱、圆形柱在Revit中都同属于结构柱这一类别（Category）当中（四者之间的关系如图1所示）。

图1 类别、 族、 族类型、 族实例四者之间关系

在Revit中族分为三大类：系统族、可载入族和内建族，下面分别介绍一下着三种类型组的特点：

（1）系统族

系统组是由Revit中本身预定义的族，包含墙、楼板、天花板和风管等。其特点是用户可以通过对现有的系统族进行复制、修改参数等操作，但不可以创建新的系统族。用户无法将他们作为外部文件载入到现有的项目中，也无法将系统族导出，但可以在项目和样板之间通过复制、粘贴的方式进行系统族类型信息的传递。

图2 族样板文件

（2）可载入族

Revit会向用户提供许多族样板文件（如图2所示），用户通过这些族样板文件进行编辑，对族实体进行参数（如尺寸、坡度、材质等参数）的添加和关联创建成新的族。新创建的族则可以作为可载入族载入到项目当中，也可以作为嵌套族载入至其它的族当中去。可载入族不仅可以传递到Revit项目中，同时也可以将项目中的可载入族导出扩展自己的族库，以便用户方便时使用。

（3）内建族

内建族只存在于当前项目当中，通常用于某个项目建委特殊的对象（如自定义墙、吊顶等）。内建组既不能单独另存为族文件，也不能载入到其他的项目当中。由于内建族的内存相对可载入族更大，通常使用评率也较低。

文：钱搏健 华东交通大学

仅供学习交流 版权归原作者所有

目前市面上的BIM建模软件有很多，不同的BIM建模软件所针对的领域皆有所不同。Revit作为一款国内应用很广泛的BIM核心建模软件，在对城市综合管廊的三维模型进行创建，Revit软件应用于综合管廊的建设中具有以下优势：

1）项目。在Revit软件中，项目是一个独立的数据库模型，可以容纳工程中的各种信息。在项目文件中包含了设计、施工以及运营管理等各个阶段的所有信息。这些信息包括了综合管廊的三维模型、工程数量表以及施工图纸等，数据信息之间保持相互关联，当修改其中的一个数据时，整个项目信息也会随之进行同步更新，实现数据信息之间无误差的传递，使三维建模效率更加高效、快捷，也保证了项目信息的整体性，同时也方便对整个项目信息进行统一的管理。

2）族。族是参数信息的载体，也是构成项目的基本元素。根据自身的需求，设计人员可以通过族编辑器创建出不同的构件，并在族构件中添加各种参数信息，创建出满足需要的信息化族。族具有关联性，当对族构件的参数进行修改时，三维模型中的族也会同步进行更新。另外，族实例还可以重复使用，免去了在不同项目中重复构建相同模型的烦恼，极大的提高了建模的效率。

3）协同工作。Revit软件具有数据转换接口，可以将不同专业的图纸统一导入到Revit协同工作平台上，以实现数据信息的共享。另外，Revit还具有碰撞检查功能，在设计过程中对施工图纸进行碰撞检测，这样可以准确的将冲突的位置显示出来，方便及时修改，减少设计变更，从而降低工作量。

4）RevitAPI。Revit软件拥有API程序接口，可以使设计人员根据自身需要对Revit软件进行功能命令的拓展，以使软件操作起来更加便捷、高效。经过多次的更新，API程序接口的功能更加完善，已经形成一个功能强大的系统，用户可以通过使用API进行程序的加载、软件开发，从而提高软件的建模效率。

10个高品质民宿案例合集

01.

山谷民宿

石门半山酒店地处少华山中段，坐北朝南，群山相夹，山体高悬。主体为三栋三层小楼，品字形排布，之间由阶梯回廊连接。

中厅和西面楼体之间加建SPA中心和汤池、泳池。餐厅独立于三栋主体楼东面，也是三个建筑体，由玻璃回廊相接。总共六栋小建筑依山势西低东高顺次排列。

中厅一楼主入口的墙体全部拆除，加盖出挑廊，形成引导入口和雨廊。

在一层加出的挑廊承托下，二楼也加建出钢结构观景露台，更好地与户外产生接触。

东西两栋建筑面南方向，每层之间有个小退层，利用此结构的可塑性，加宽每层房檐，强化这种错落，使建筑更具舒展性。加出来的这部分面积形成观景房的户外露台，直面山景。

原来狭小局促的东、西面阳台扩建成折角型阳台，将人的视线引导向山景。

入口长廊和阶梯回廊密排的石条，经过球磨水洗，使边缘圆润，亚光，历史感。

密排的木条格栅使用在露台顶面，栏板，建筑外墙。这在建筑立面上能过滤光线，形成薄纱感，产生微妙玄秘的情境，跟石头的厚重产生对比。同时木栏栅遮挡保护室内的私密性。

从室内往室外看时，倾斜的挑檐与木格栅形成取景框的效果，将对面的山景横向框取。视线里的景物显得尤其单纯静谧。

这些石头呈现出不同观感、质感、触感，产生不一样的情绪表白，引导整个建筑本体自然发散出它应该发生的气息。

项目名称：少华山石门半山度假酒店

项目地点：陕西省渭南市华州区少华山景区内

设计单位：西安本末装饰设计有限公司

主持设计：陈海

项目摄影：张晓明

02.

莫干山窗之家民宿

设计通过30多扇各自不同的“窗”，以及窗内外的风景与生活，建构了一个回归到简单逻辑的方盒子建筑。人与大自然的关系也通过在“窗口”的行为产生了更本质的连接，一所“窗之家”就这么诞生了。

通过长长的山路慢慢接近建筑，两侧的竹子又将建筑藏在了后面。只有当山路尽段，竹林结束的地方，通过两扇竹门，建筑才豁然开朗地展现在人们面前。这也成了为场地设计的第一重“窗户”，称之为竹之窗。

建筑整体呈L型，环抱着基地上挖山过程中挖不掉的大石布置。建筑置于一个基座之上，被稍稍抬高，使得建筑中人的视线，避开纷扰的周边建筑。推拉门正对着远处连绵的山峰，多少也有一些“开门见山”的趣味。

在中间的房间，飘窗形成了精致的取景框，过滤掉周围的杂乱，只留下远山入画。

屋顶露台仿佛是朝向天空的窗子，提供了360度的全景。近处的房子全都看不见了，远山净收眼底。

▼总平面图

▼剖透视图

项目地点：浙江省湖州市德清县莫干山镇
设计周期：2018.5—2018.9
建造周期：2018.9—2019.8
设计单位：普罗建筑
主持设计师：刘敏杰，李汶翰，常可
设计团队：王珂一，王昊，朱孝珺，郭菁儿，朱进文
摄影：吴清山

03.

等风来

项目位于浙江省舟山市嵊山镇，当地民宿类项目有明确的执行手册，对总面积，每层面积，建筑高度均有限制，乃至对建筑风格也有所限制。进而造成建筑造型以及空间打造均极其受限。

▲民宿外观全景

嵊山岛作为中国最东边的有人居住的岛屿，空气潮湿，时有大风乃至台风，建筑选材受限，运输成本以及人力成本均较岛外有大幅上升。业主姐弟希望面积尽量用足，尽量每个客房要有不同的感受，并且每个房间都要有尽量多的看海界面；希望至少能打造成舟山地区排名前列的民宿项目。

▲民宿主入口

在概念设计沟通方案方向阶段，提供了十余概念方案供讨论，业主最终选择了这个几个体块咬合的方案。

▲民宿外观近景，院内路径适当拉长客人入住的行走路线

项目落成，七个房间各有不同。

▲民宿外观局部，一层房间设有私享泳池区

▲民宿外观局部，大片的玻璃确保了室内的景观视野

项目本身其实面积不大，建筑只有四百平方左右，场地相对岛上其它民宿项目，用地会稍微宽松。方案通过拉长上山路径，以及将院内路径弯折，适当拉长客人入住的行走路线，沉淀心境，增加客人对入驻民宿的期许。

▲民宿室外交通流线局部，拉长上山路径，将院内路径弯折

▲室外庭院局部，蓝色的泳池和大海与白色的墙体和地面交相辉映

▲室外庭院局部，部分步道采用木板铺地

▲二层客房局部，设有画框海景

▲二层客房局部，享有山景和海景

▲二层客房局部，享有270度宽画幅海景

▲三层套房客房局部，享有270°全景海面

▲三层客房的卧室空间，具有极好的景观视野

▲ 三层的私人室外露台

项目名称：等风来

设计方：周鑫工作室
项目完成年份：2019建成
主创及设计团队：周鑫工作室
项目地址：浙江舟山
建筑面积：约400㎡
摄影版权：木野

04.

鱼乐山房

鱼乐山房是杭州临安太湖源的一对农民夫妇在自有土地上经营的老牌农家乐。经营十多年来积累了极好的口碑。

但由于淡旺季巨大的接待量差距和较低的客源素质水平二人决定对山房的物理空间进行改造，并为客人创造更好的度假居住体验，让山房完成从农家乐到“高端”民宿的转变。

▲外观局部，从大厅对岸露台回看主体建筑

▲外观局部，3-4层阳台构成的完整板片化体块

改造中，设计师保留了原主入口的位置，将它藏于一道台地与道路之间的新增影壁墙之后。再将原本垂直于台地的台阶改造为平行嵌进台地边缘的折跑阶梯，置入重新整合的现代木构廊架之下。

▲入口阶梯空间，入口折跑台阶溢入的山景

▲入口阶梯到顶后回看，溪对岸的山景从打开的窗扇中铺面而来

▲从廊道转折处一窥内院

▲从酒店大厅看北侧主景观面

大堂前的浅水池构成了静院的主体。它既体现了 “空”——接近无物的禅意，又将山林与天空在咫尺间倒映，让人在压低的檐廊下更多看见的是其在水中与用原建筑屋顶的瓦片铺就的池底相映衬的虚幻倒影，一种太虚幻境的山水意境被宁静的一亩方塘激发出来。

▲大堂前的浅水池构成了静院的主体，静院中的一亩方塘倒映出山林及天空

人在水院东西两侧的视线都被压向水面和对岸，水岸的茶亭、敞廊与山林天空一起倒映在水中，成为画面的主角，水平性的体量遮挡着外部的干扰，配合着平远的山林视野，将外部的山景与内部景观缠绕交织。而四层的主体建筑则因压低的屋檐遮挡而迟迟不能看见全貌。

▲由西侧敞廊看静院，可以看见茶亭，而主体建筑只能看见底层局部

▲台地高处看静院敞廊与茶亭

▲东面茶亭，后方的山景倒映在静院水面

从茶亭中看，这层界面在木柱后方，如织物般将内院的水色天光过滤，在内部地面与屋面上投射出细密的光影，水院景色呈现为一种边界模糊的梦境。

▲水榭朝内一侧的细密木格栅界面

▲单坡水榭（木构廊架）两侧界面

▲水榭朝外一侧为连续可开启窗扇

▲阳台内部看山林溪水，右侧为完全打开的客房立面

▲餐厅及外部山景露台

顶层走廊西端的原前后四间客房合并，设置为拥有三个阳台，三面山景的尽端式超大套间，加上场地内临省道的原辅楼二层内设置的溪景套房。

▲顶层超大套间

▲loft房内部

项目名称：鱼乐山房建筑室内整体改造设计
设计方：久舍营造工作室
主持建筑师：范久江、翟文婷
项目地址：浙江省杭州市临安区太湖源镇
建筑面积：约1100㎡
摄影版权：赵奕龙、赵宏飞、范久江

[055]150套最美民宿+11套民宿CAD施工图案例-文末下载

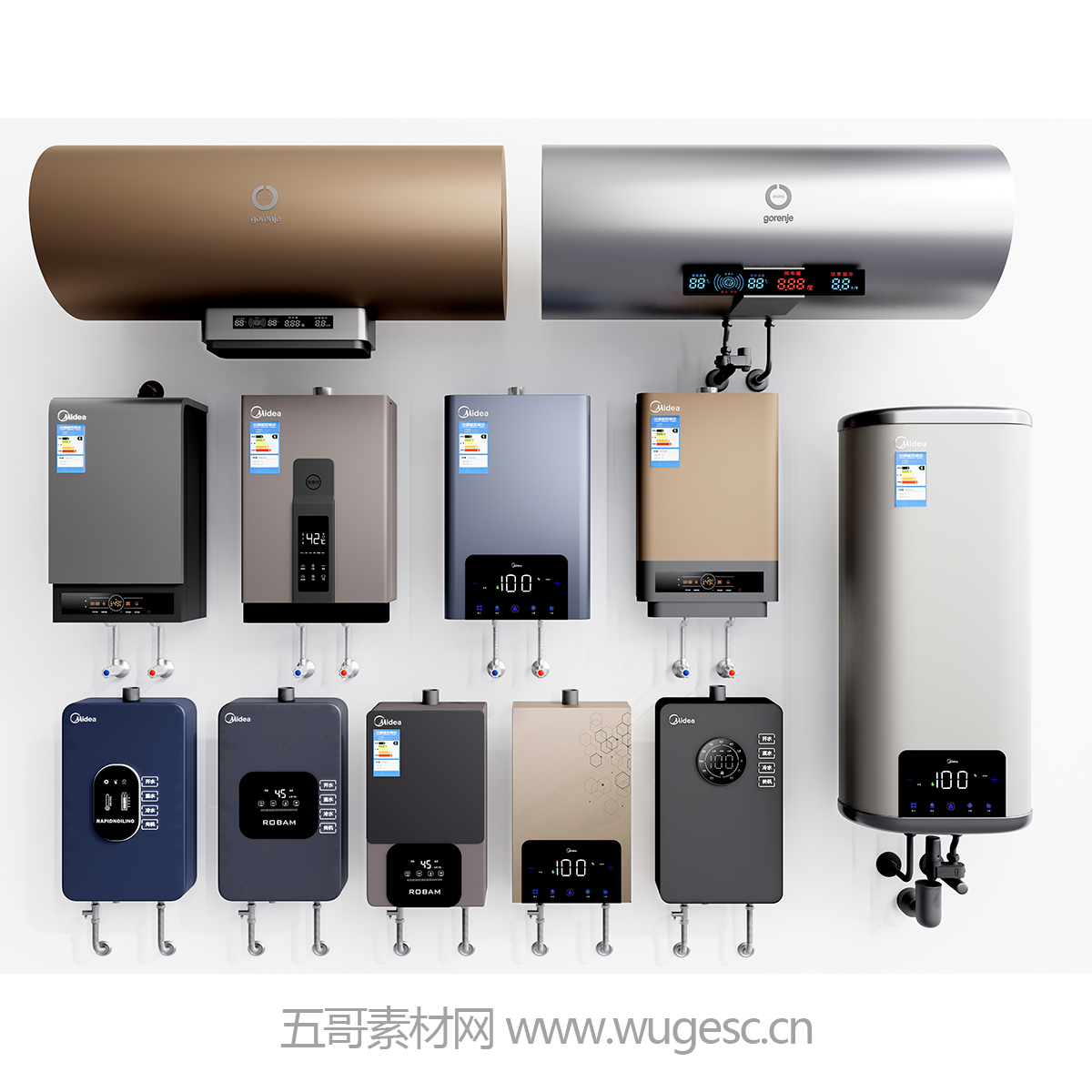

现代热水器燃气热水器电热水器

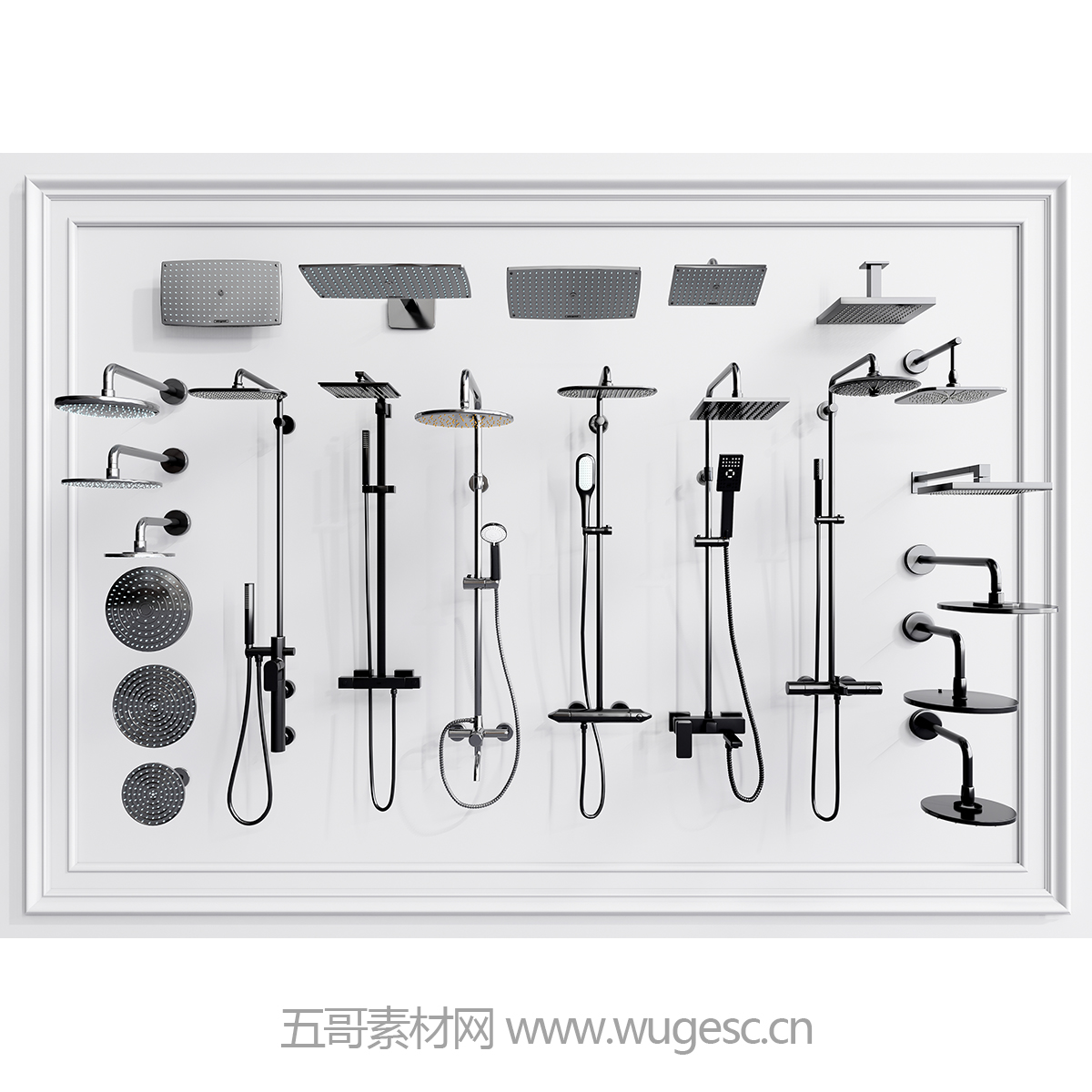

现代淋浴花洒不锈钢花洒淋浴喷头
