插件不是万能的，有了插件却不懂建模基础知识更是万万不能的。比如说Poly编织这个插件，处理对象为可编辑多边形。只需设置好编织宽度和挤出高度，然后点击确认编织就可以了。那如果不是平面，是任意的曲面呢？

另外，这个插件得到的编织模型是片状的，如果要得到线状织物同样免不了一番修改。所以，本教程我就直接教大家如何用多边形建模画出下图所示的编织结构。

1、在顶视图画一个长宽为20×20，分段2×2的平面。

2、转为可编辑多边形，选择四个角以及中心的顶点，添加推力修改器，推力值3.5。

3、再次转为可编辑多边形。开启顶点捕捉，按住Shift键捕捉顶点移动克隆。得到下图所示的阵列。

4、全部附加为一体后，焊接所有顶点。

5、在前视图创建螺旋线，半径1和半径2分别为60.0和5.0，高度0.0，圈数为4。

6、给可编辑多边形添加路径变形修改器，点击拾取路径，拾取螺旋线。设置合适的百分比（如-49.0）和路径变形轴（如X），得到多边形面片沿螺旋线卷曲的模型。

7、转为可编辑多边形，选择如图所示的环形边，点击利用所选内容创建图形，图形类型选择平滑。

8、将可编辑多边形沿这卷曲轴方向移动一格距离，提取另一个方向的环形边，图形类型还是平滑。

9、纵横方向上的样条线附加，删除多余的线，勾选在渲染中启用和在视口中启用，设置径向厚度为4.0。

最后加个材质，渲染如图——

大家也可以在“Poly编织”插件和本教程的基础上尝试不同的结构，总之插件和教程都是死的，建模的手段是活的。

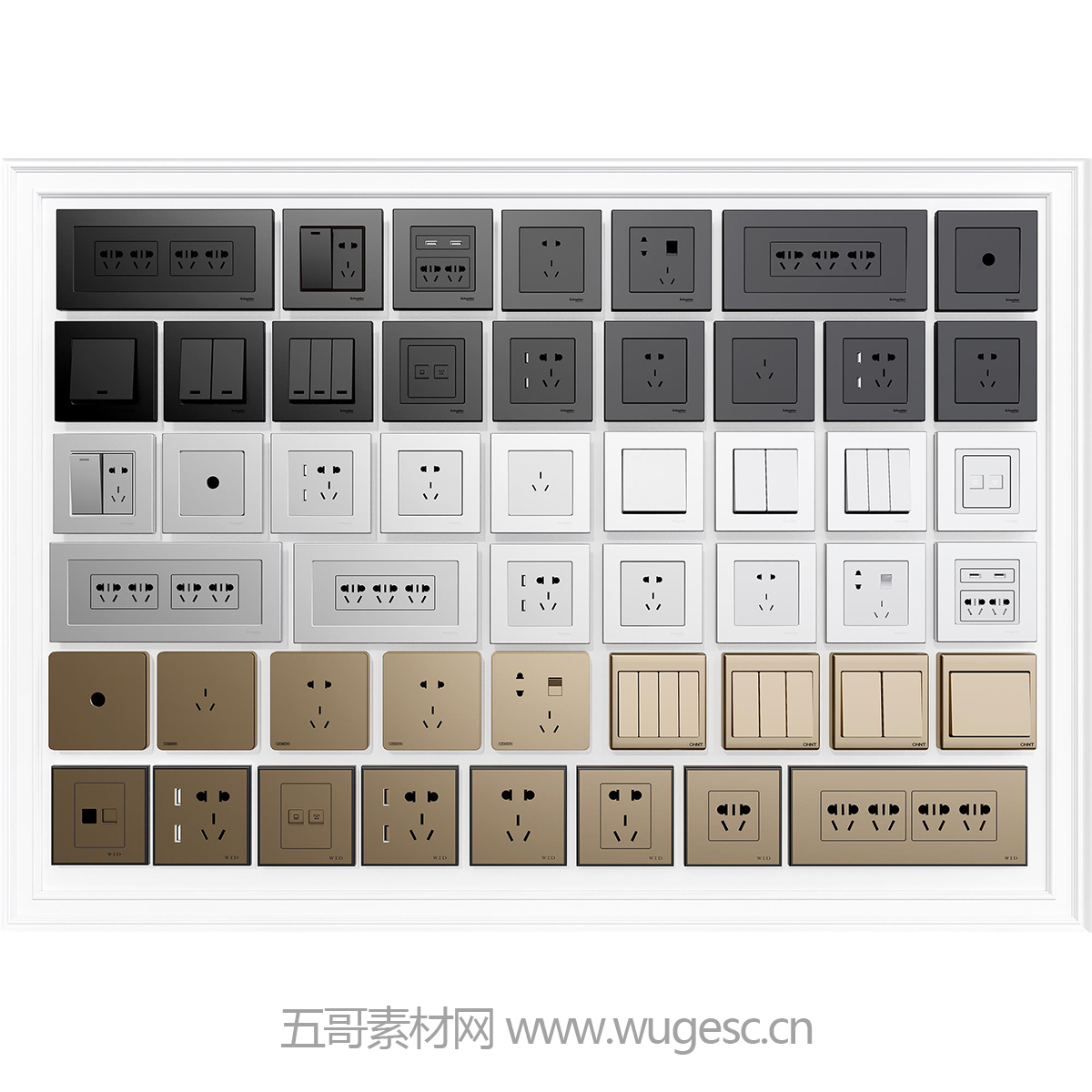

现代开关面板开关插座
