一、从元件库生成器创建（创建新的元件库）

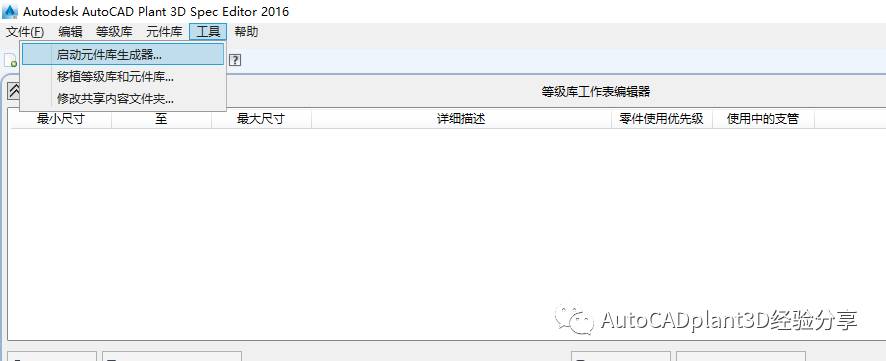

首先打开Spec Editor，点击菜单栏的工具，启动元件库生成器。

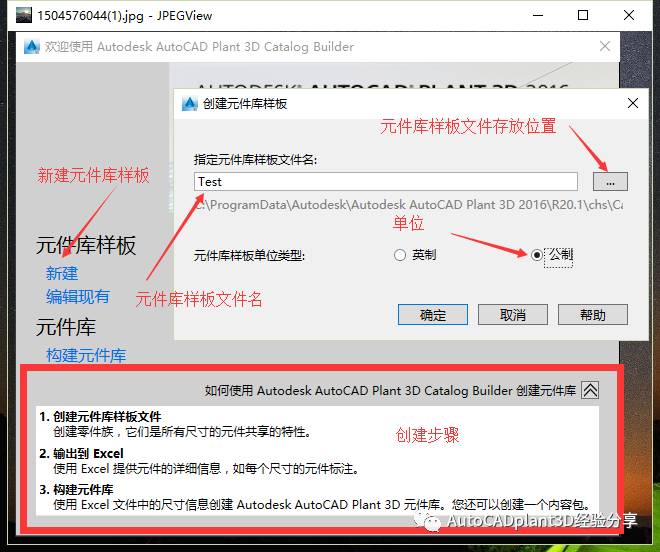

进入元件库生成器后，点击新建，然后输入元件库样板文件名（可选择样板文件位置），选好单位，点击确定，如图所示：

注：矩形框里的三个步骤即为创建元件库的一般步骤。

1、创建元件库样板文件，创建所需要的零件族。

2、输出到Excel文件，编辑尺寸、详细描述（尺寸）、SKEK、重量等信息（也可以不编辑，直接构建元件库，然后在Spec Editor里编辑）

3、构建元件库，使用编辑好的Excel文件构建一个元件库。

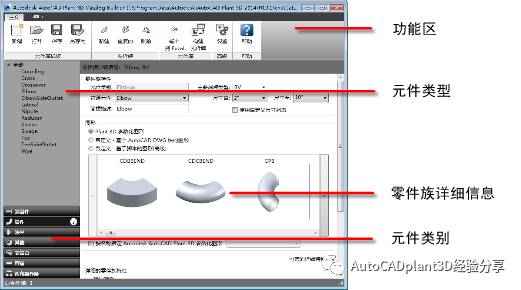

点击确定后进入如下图画面

下面以创建管道为例

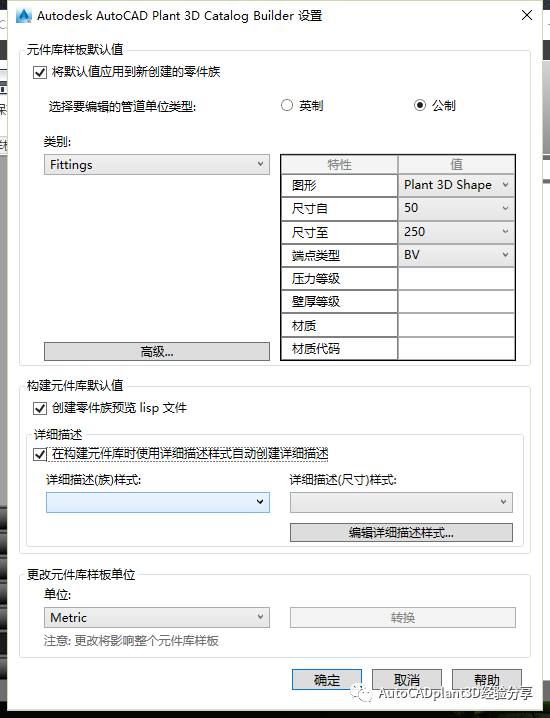

1、首先我们进行一些设置，点击功能区的设置，进入如图画面

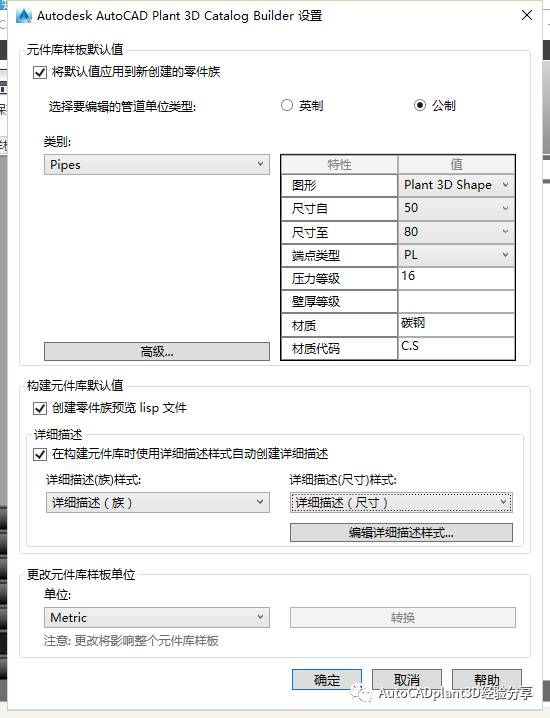

1）从类别的下拉列表中找到管道,设置如下

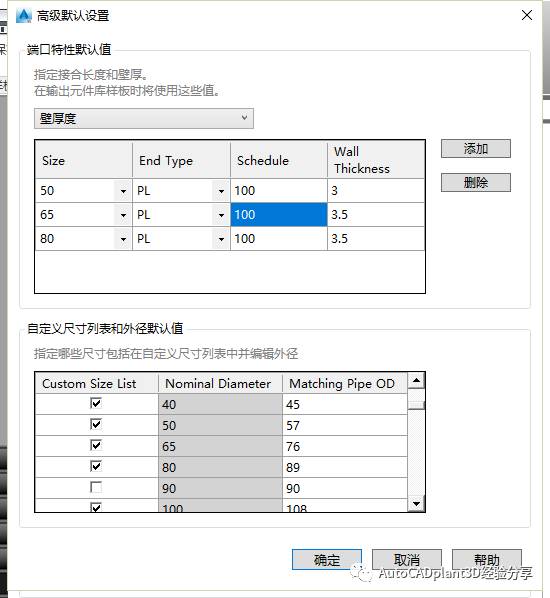

点击高级，如图所示：

注：1、端口特性的接合长度和壁厚度大家可以根据需要进行设置

2、自定义尺寸和外径默认值，大家可以根据自己的需要把不用的管径删除，然后修改外径（看自己的需要，图中设置为2系列GB）

修改好后点击确定。

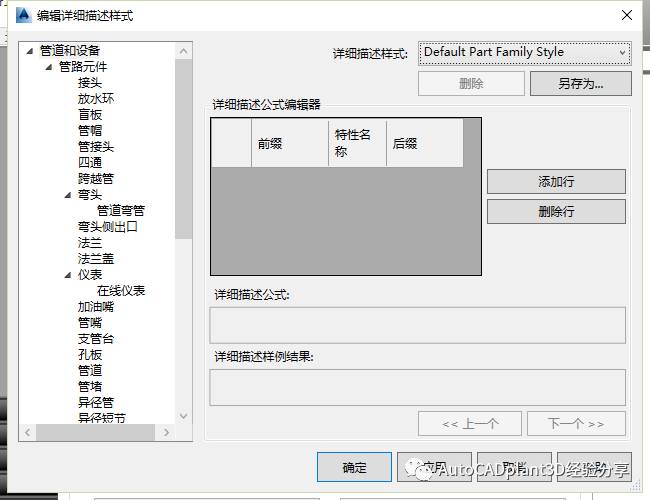

2）点击编辑详细描述样式

注：把自动创建详细描述打钩；把将默认值应用到新创建的零件族打钩

点击另存为，基于Default Part Family Style创建 详细描述（族）

在下拉列表中选择 Default Part Size Style ，点另存为，创建  详细描述（尺寸）

这样我们就创建了两个新的描述样式。

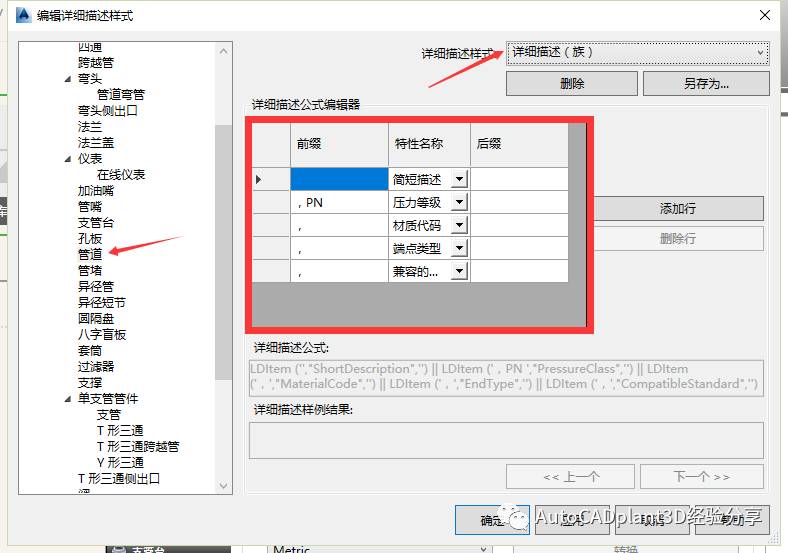

点击管道，样式选择 详细描述（族），如图。

注：根据需要创建所需的具体内容，上图为参考等级库编辑器简介及填写说明中所填写的。

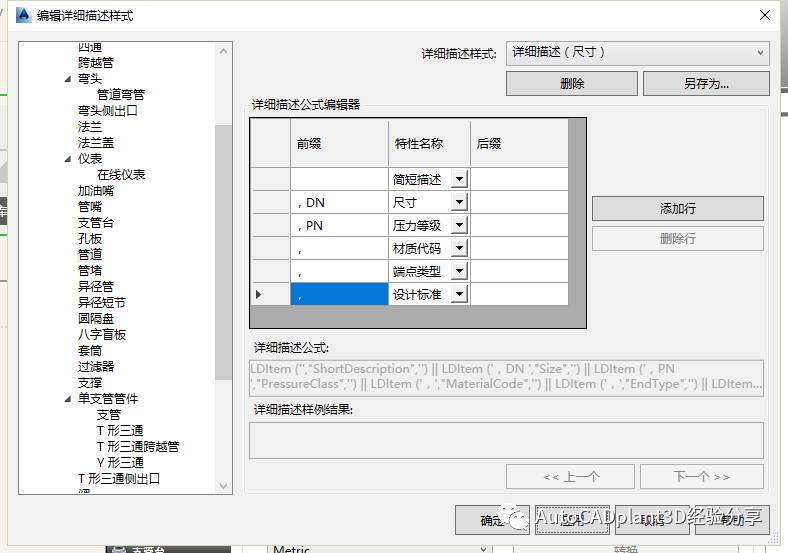

样式选择 详细描述（尺寸），创建如下图所示

注：逗号最好写在前缀处，否则有可能会出现描述后面有一个逗号的问题

点击应用、确定后，回到设置页面选择样式

3）检查设置，没有问题后 点击确定

2、创建管道零件族

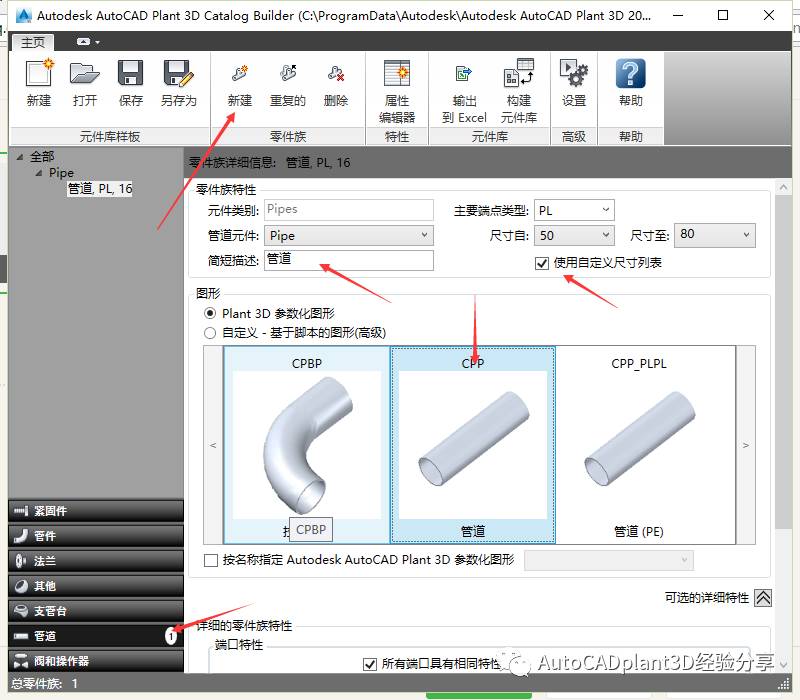

在主界面的零件类型区域中选择管道，在功能区零件族选项卡下选择新建，如图所示

输入简短描述，使用自定义尺寸，选择CPP参数化图形管道，输入材质，详细描述族。（注：自定义-基于脚本是使用Python语言所建立的脚本，参数化图形也是使用Python写的软件自带的脚本；其他的元件输入的内容不同，根据需要输入）然后点击功能区的输出到Excel，记得路径，并打开Excel，如图

注：

1、双击图片可以看到尺寸预览；把鼠标放在右上角有批注标志的单元格会有批注显示。

2、此表中，D、L、OF为标注图形；PartSizeLongDesc即详细描述（尺寸）要填写一下，参考等级库编辑器简介及填写说明（注：可以用公式，公式参考文末视频）；如果需要重量，LinearWeight和LinearWeightUnit分别是线重量和线重量单位，kg/m（不需要可以不填）；其他还有兼容标准，设计标准，ISO SKEY和ISO符号类型。

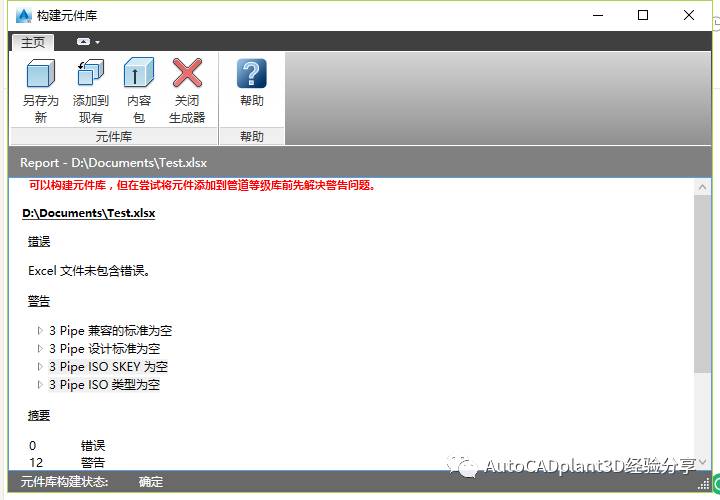

注：以上Excel表都不填写，均可在Spec Editor里填写，但是在Excel表填写容易、方便填写后保存，回到元件库生成器点击功能区的构建元件库，选择刚编辑的Excel表。完成后如图：

可以  另存、添加到已有元件库、或者直接生成内容包（zip格式）。

选择另存，输入元件库名称和位置，大功告成了！

注：这是新生成的一个元件库，里面只有一个管道，至于如何添加其他的元件，有两种方法：1、继续用元件库生成器，在构建元件库时选择现有。2、用Spec Editor创建新元件。

二、用Spec Editor创建新的元件库

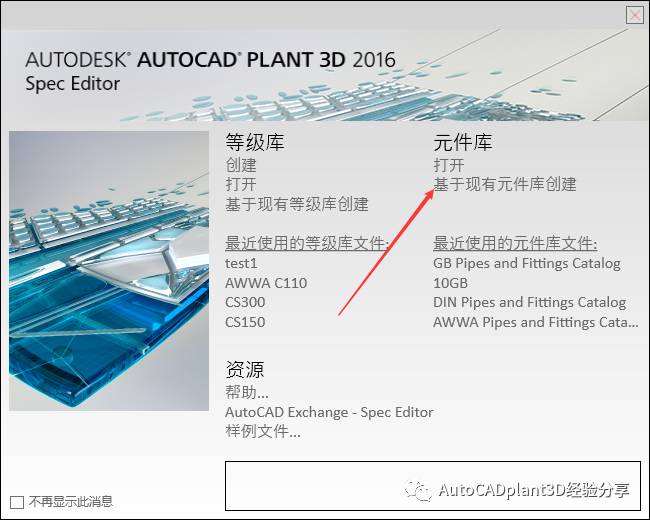

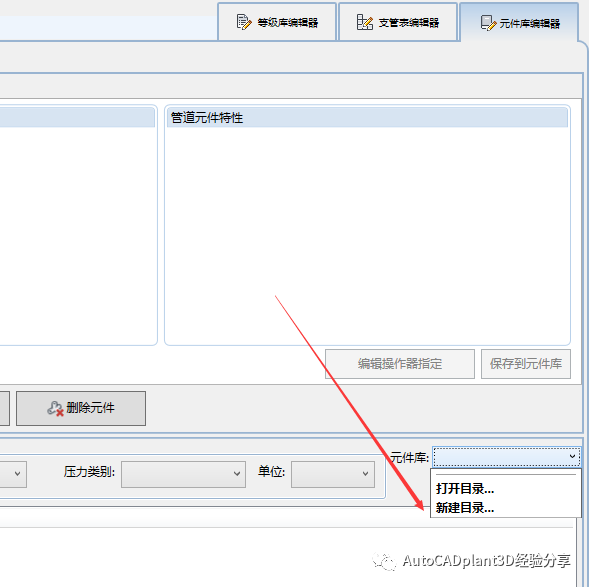

可以在欢迎界面上创建，也可以在元件库编辑器里，如图：

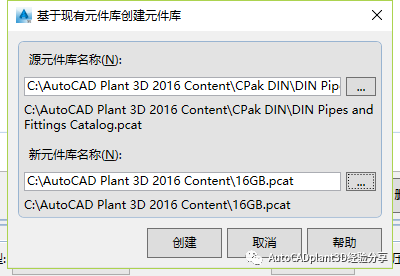

点击后如图：

注：1、源文件库名称那选择要基于哪一个建立，公制必须选DIN标准，英制可选ASME标准；所有的源元件库都位于共享内容文件夹中，可翻看以前的文章查看共享内容文件夹在哪里。

2、这个创建的本质是复制，基于哪个就和其内容完全相同，所以也可以直接在共享内容文件夹里找到你需要的源元件库复制。

3、记好自己创建的或者复制的元件库的位置。

4、复制后打开，把不需要的元件可以删除，然后根据需求修改已有元件的参数。

5、可以基于网上有的GB元件库建立，会省点事，但是也是基本不能满足具体各个单位的需求的。

后记：本文详细讲解了建立元件库的两种方法，第一种方法虽然看起来麻烦，但是在创建一些特殊要求的元件时很有用处、在编辑元件的尺寸参数和属性时能够用Excel表编辑能够很简便快捷。
