问题128:如何在Sketchup中创建空间螺旋线?

BIM问题集锦

  1.打开软件,绘制圆形然后使用直线工具进行切割,只需要一个半圆;

问题128:如何在Sketchup中创建空间螺旋线?

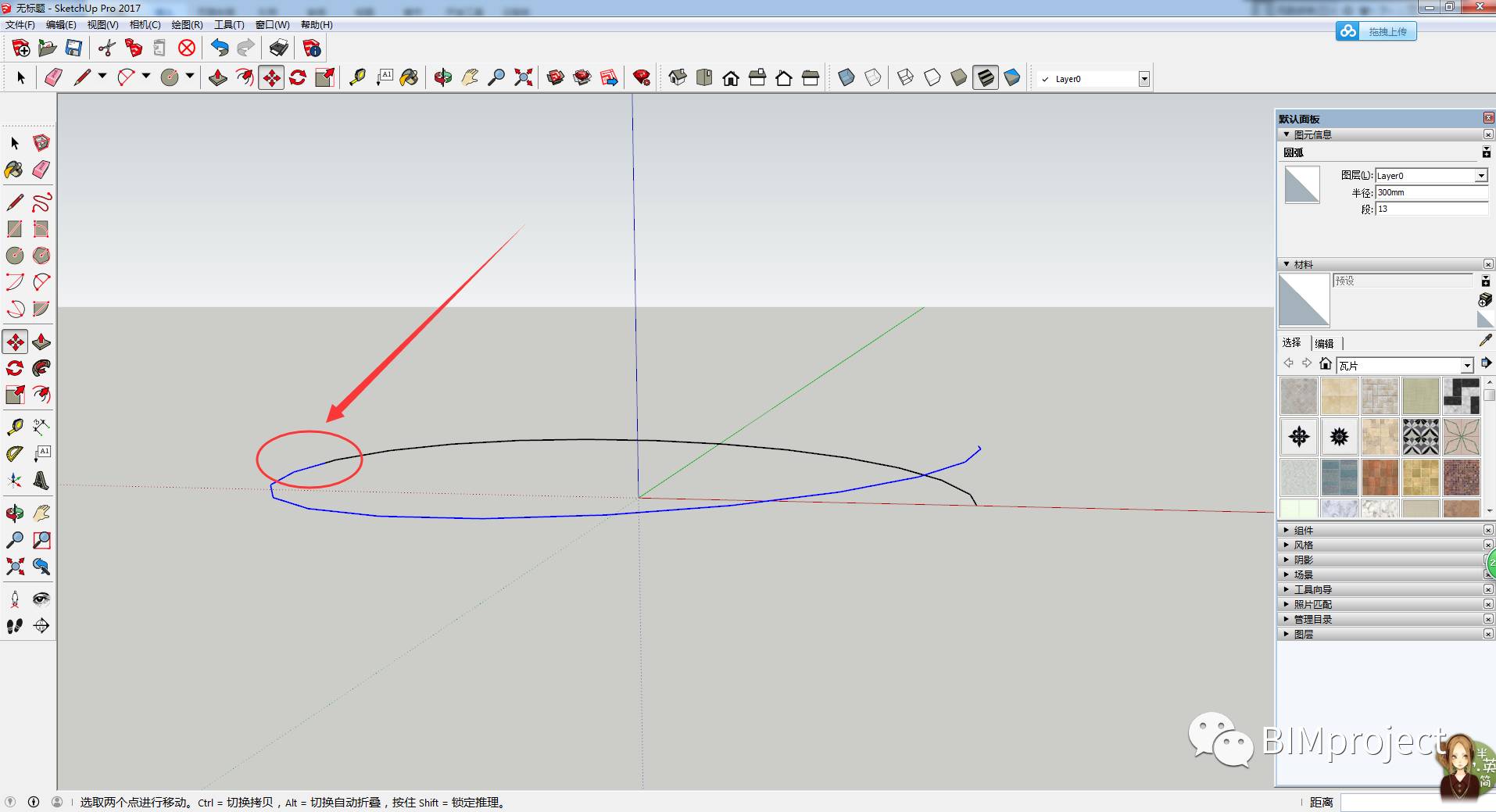

  2.使用旋转工具将半圆的一段旋转一个角度;

问题128:如何在Sketchup中创建空间螺旋线?

  3.复制半圆到轴线另一边,(使用移动工具+Ctrl=复制)使用缩放工具对半圆进行连续两次镜像操作(移动节点并在数值输入框输入-1即可完成镜像);

问题128:如何在Sketchup中创建空间螺旋线?

  4.将镜像的半圆一端点移动至开始半圆相同标高处,如下图所示:

问题128:如何在Sketchup中创建空间螺旋线?

  5.此时只需要选中两个半圆向上进行复制多个即可;

问题128:如何在Sketchup中创建空间螺旋线?

问题128:如何在Sketchup中创建空间螺旋线?
