答疑：请教：图中未标注负筋信息怎么看

提问网友：123
提问日期：2026-01-20 14:47:34

2026-01-20 14:50:43 补充

怎么看板负筋的规格及间距？

2026-01-20 14:54:15 补充

2026-01-20 14:55:09 补充

2026-01-20 14:55:48 补充

2026-01-20 14:56:24 补充

---

解答网友：十年工程人

白银专家

识别负筋

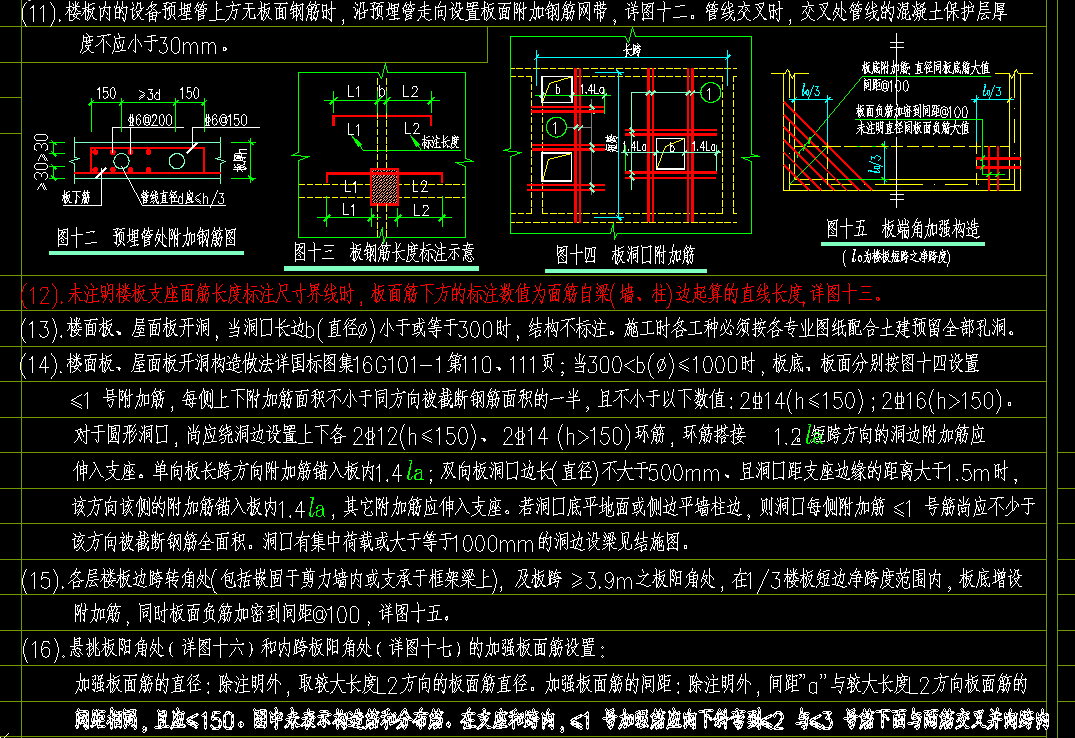

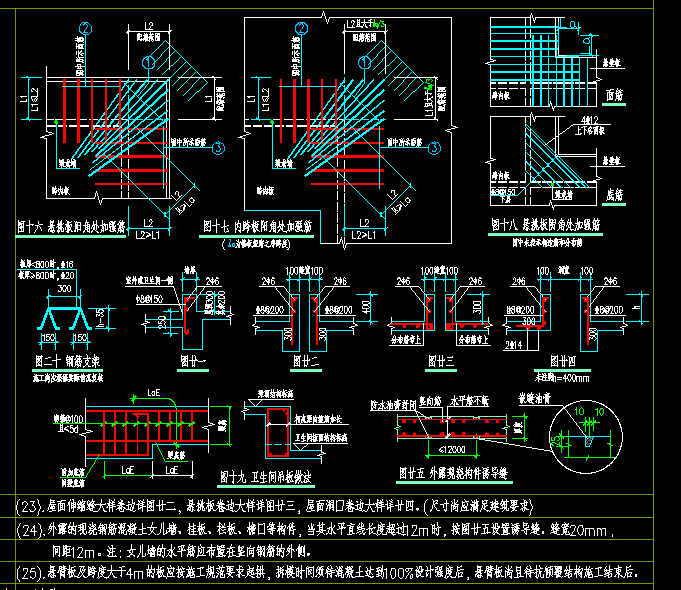

查看结构设计总说明

解答网友：星霜荏苒

钻石专家

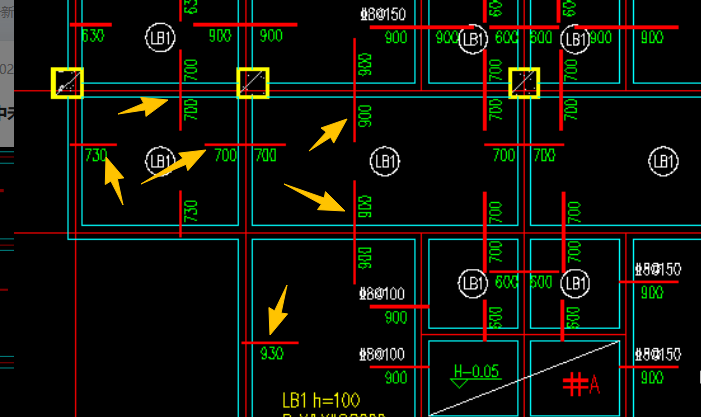

就是只画了钢筋线和标注尺寸，没有标注钢筋信息的 负筋

解答网友：下雨天

白银专家

图中未标注负筋信息没有说明，咨询设计

解答网友：天海一线

黄金专家

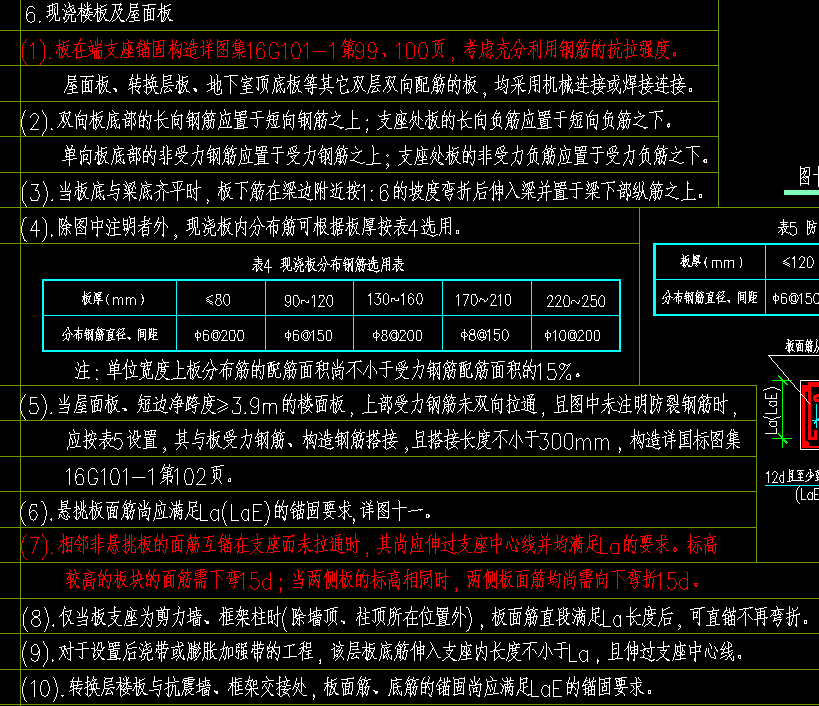

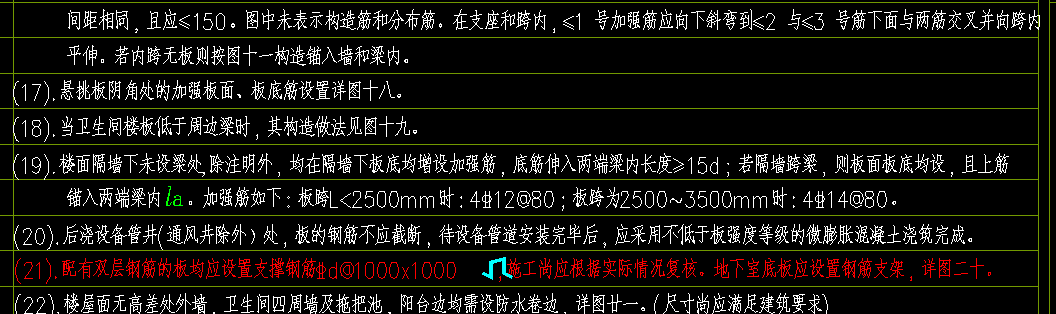

未标注的负筋信息到结构总说明或者每页的结构说明里面寻找。

解答网友：小雨

黄金专家

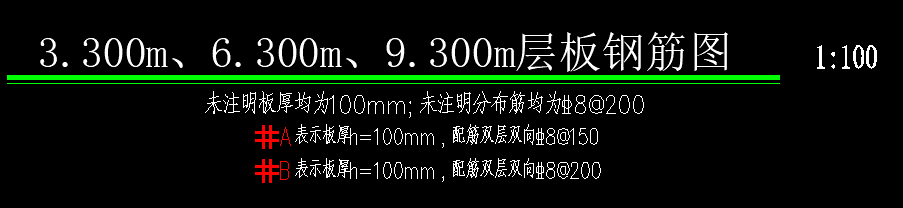

说明:未注明分布筋C8-200，理解设计意图，即支座负筋

图名下面的说明

LB1 底筋:钢筋网+面筋:支座负筋

#A#B:双网双
