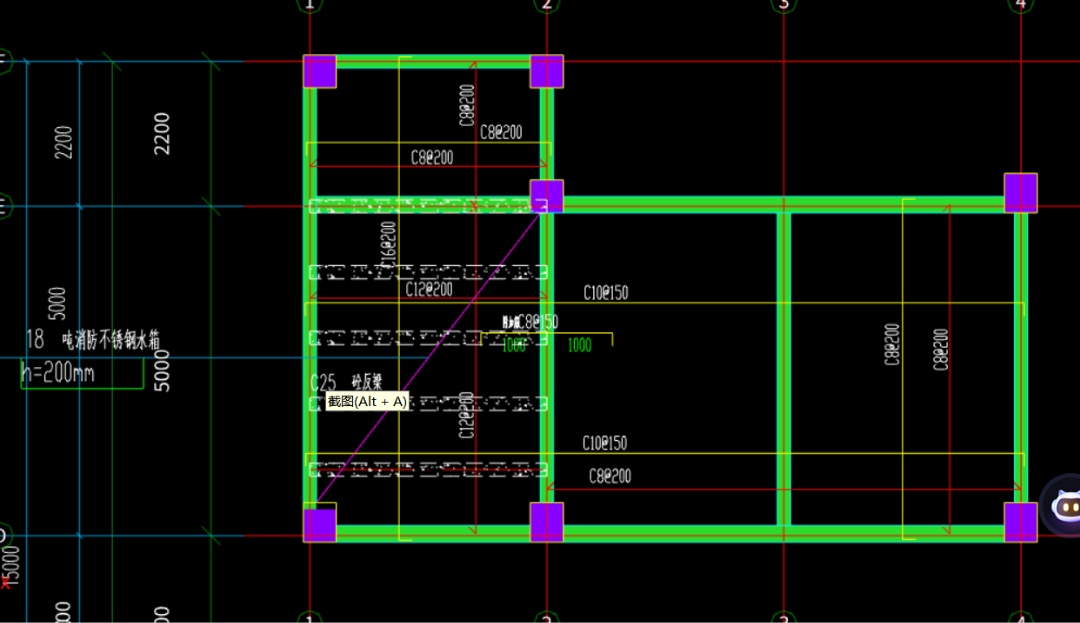

答疑：画屋面板的时候结构图这两张怎么看，那个不锈钢水箱是什么，上人屋面

提问网友：哈哈
提问日期：2025-12-14 23:51:47

还有那个附加钢筋和砼反梁是什么，画板以及板上的钢筋时会用到吗，求大神解答一下，求以新手小白能看懂的话

---

解答网友：竹风

白银专家

都会用到

虚线是不锈钢水箱基础

解答网友：nh

钻石专家

画屋面板的时候结构图这两张怎么看【是板配筋图，按图纸要求设置可以】，那个不锈钢水箱是什么【是屋顶的消防用不锈钢水箱】

解答网友：小草

水箱一般不在土建工程计算（在给排水工程计算），砼反梁是水箱基础，附加筋就是除底筋和面筋之外另加的钢筋，按图计算

解答网友：小的大辉

黄金专家

你好，不锈钢水箱是安装的内容，土建方面需要绘制底部的“设备基础”，就是阴影部分的梁式基础。现浇板正常根据图纸绘制。
