答疑：这个筏板基础平面图有些看不懂

提问网友：ﯩﯩﯩ
提问日期：2025-12-04 20:35:40

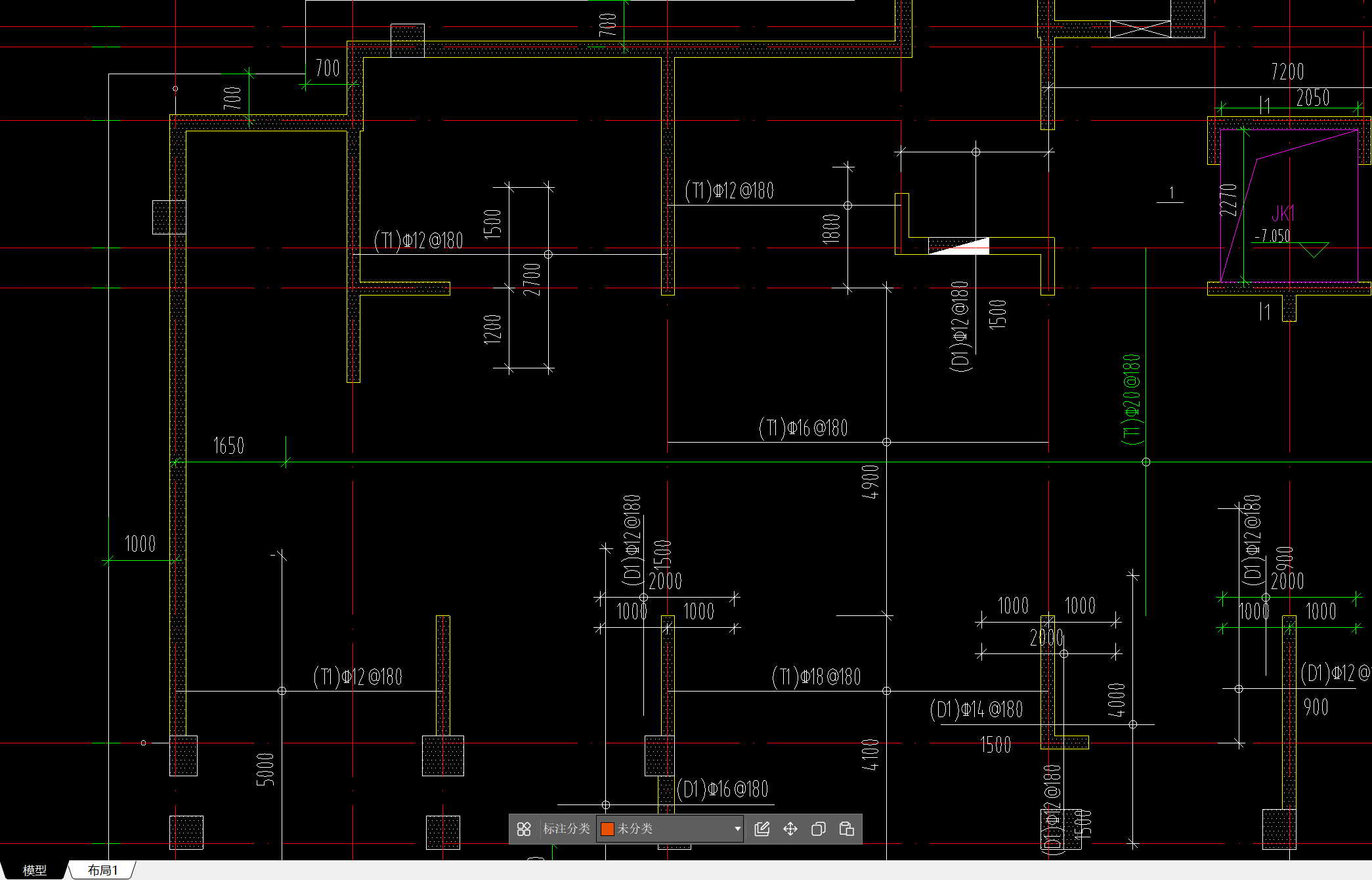

黄色部分是什么构件，白色的线相交的圆圈是什么意思，筏板基础的边到哪里

---

解答网友：欢乐心中飞雪

钻石专家

黄色是剪力墙

白色线是表示钢筋的布筋范围

解答网友：陈工

钻石专家

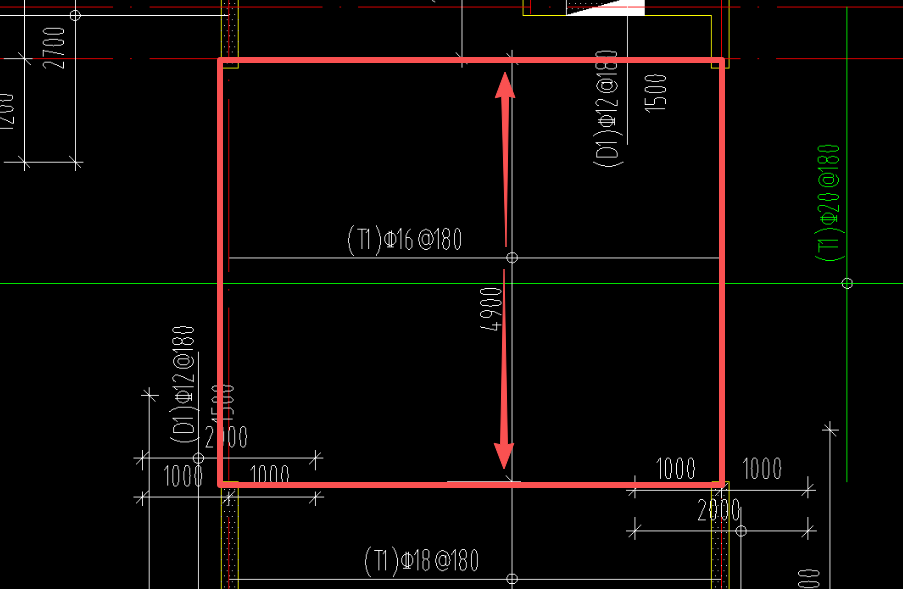

黄色是剪力墙的。白色附加钢筋和布置标注范围。圆圈这种钢，布置宽度。最外的白色线，是筏板基础的外边线。

解答网友：独行者

铂金专家

黄色砼墙，白色筏板边线。
