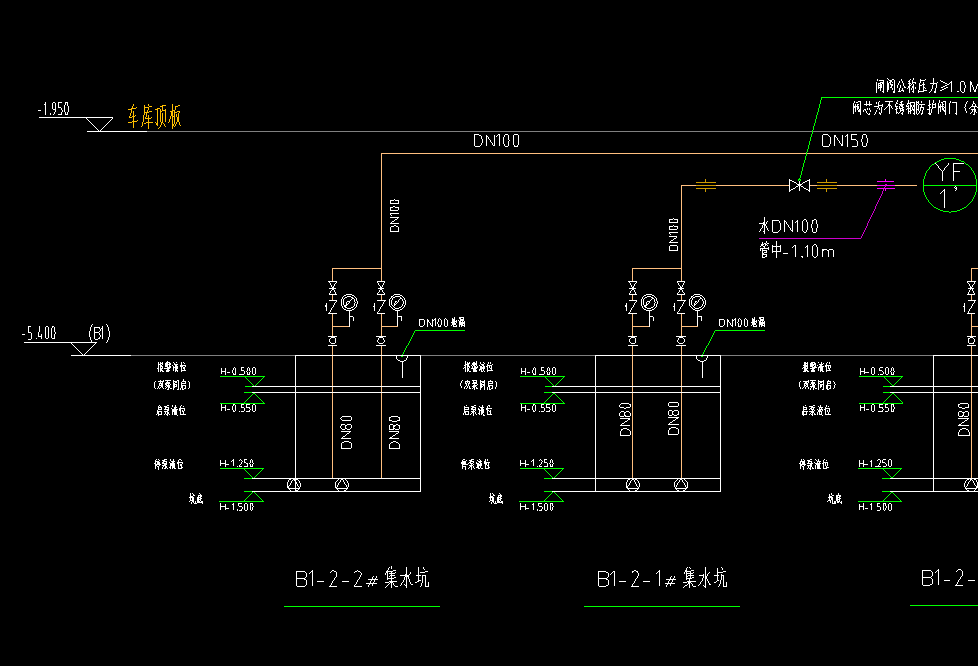

答疑：想请教各位老师集水坑中的管道需要算量吗，只有系统图要怎么建模呢？

提问网友：严西
提问日期：2025-10-18 16:34:39

---

解答网友：严友玲

黄金专家

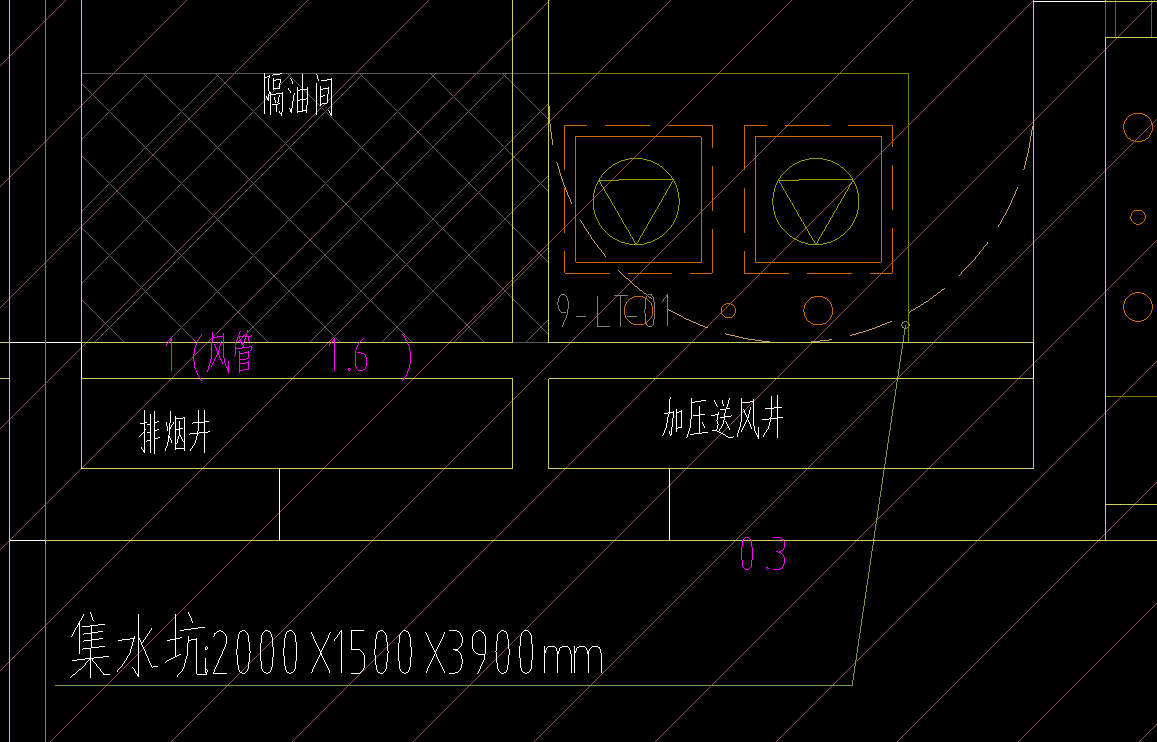

需要算，下面那个应该就是立管，或在给排水平面图上找到相应的管道

解答网友：希望飞翔

竖向管道你就画到集水坑底部，两根竖向管道的横向连接最好是参考一下平面图上的两泵的净距，两管汇集后的主干管竖向部分也可以在系统图上画，至于水平排水干管应该是在平面图上画
