答疑：剪力墙

提问网友：lxz
提问日期：2025-09-08 22:03:22

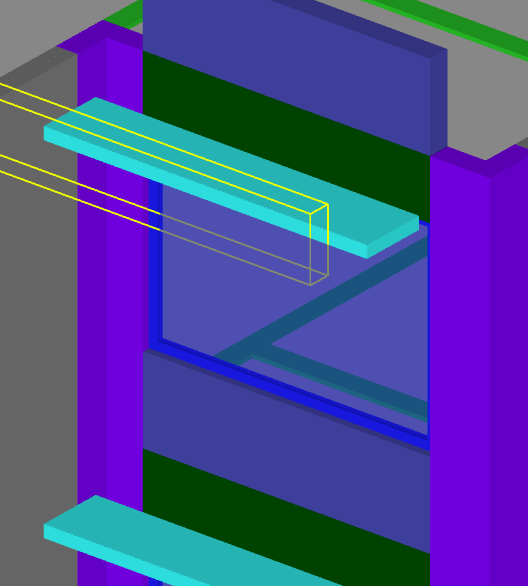

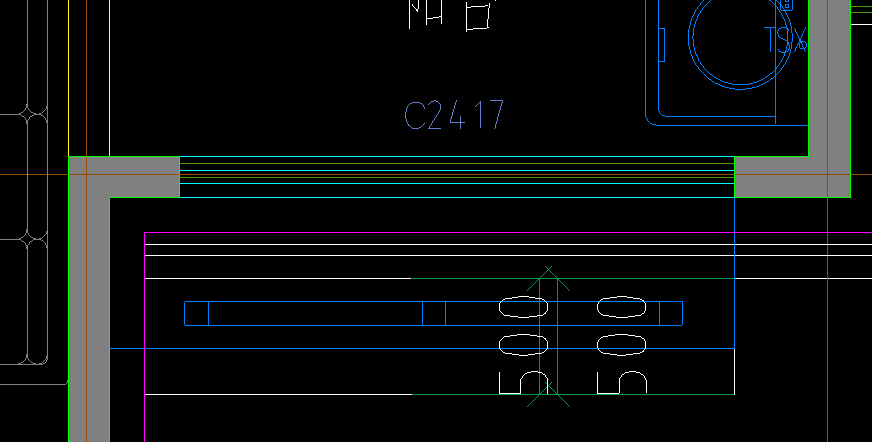

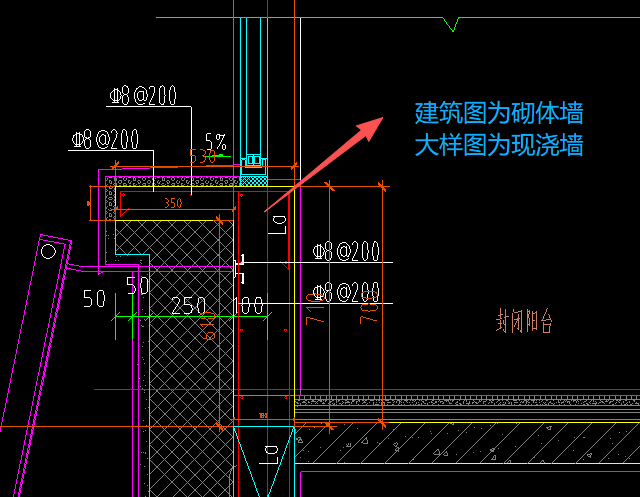

如图，建筑平面图中，该窗下面是砌体墙，上面是连梁，但是在后面的大样图中，窗下砌体墙变成了一段矮剪力墙，我是不是可以把砌体墙删了，直接画一个剪力墙

---

解答网友：轻舟淡月

铂金专家

可以的

解答网友：独行者

铂金专家

可以的，注意标高。

解答网友：华睿工作室

专家

1、此类窗下不能按砖砌，必须按建筑大样设置为砼墙

2、结合结构图，查看该节点是否与建筑大样有不一致
