提问网友：白给
提问日期：2025-08-26 10:39:01
已采纳
解答网友：一根筋造价师

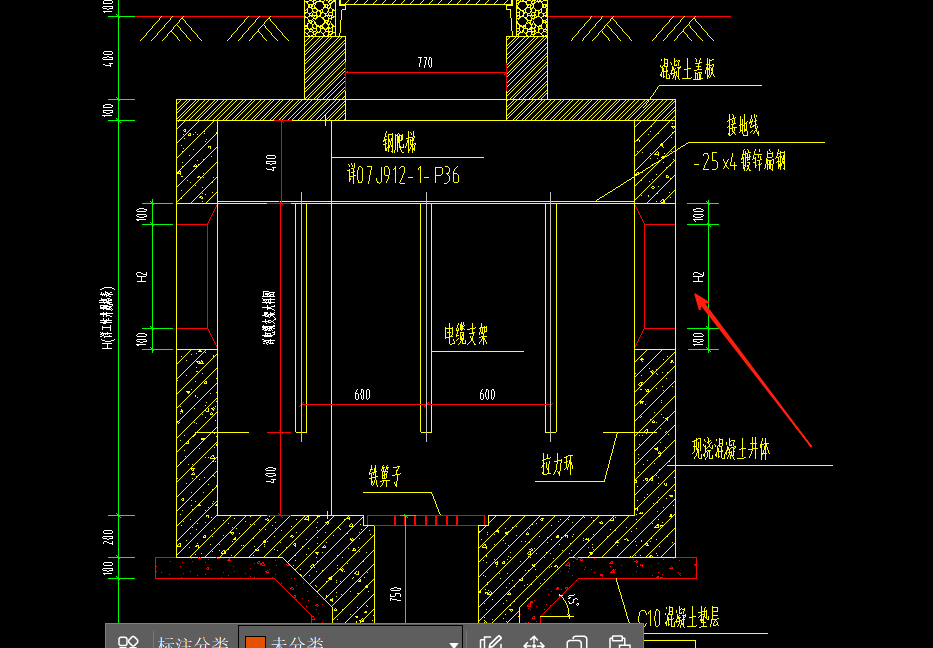

根据您提供的电缆人孔井CAD图纸信息及工程常规做法，电缆排管敷设进入人孔井时通常需要设置套管。以下是具体分析：
关键依据
-
图纸未直接显示套管
图中主要展示井体内部结构（支架、盖板、接地等），未明确绘制进井排管的保护套管细节。此类细部构造通常在节点详图或设计说明中规定。 -
设计规范要求
-
防水密封：人孔井作为地下设施，套管可防止地下水渗入井内，同时避免井内积水倒灌至排管。
-
机械保护：套管（如镀锌钢管、PVC-C或玻璃钢材质）能抵抗土压、施工冲击，保护电缆排管在穿墙处不受损伤。
-
伸缩补偿：套管与排管间填充柔性密封材料（如沥青麻丝、防火密封胶），允许热胀冷缩并隔离振动。
-
图集引用提示
图纸标注 “详07J912-1-P36”（国标图集《混凝土结构施工图平面整体表示方法》），该图集通常包含穿墙套管的标准做法（如防水套管类型、安装尺寸等），需进一步查阅确认。 - 工程实践中的典型做法
-
套管类型：
-
刚性防水套管：适用于一般防水要求（常用镀锌钢管）。
-
柔性防水套管：用于沉降变形较大或高防水等级区域（如地下水位较高时）。
-
安装位置：
套管预埋于井壁现浇混凝土中（图中“现浇混凝土井体”），两端突出井壁内侧约50-100mm，便于后期封堵。 -
接地连接：
金属套管需与井内接地系统（如图中“-25×4镀锌扁钢”）可靠焊接，确保电位均衡。 - 结论
✅ 必须设置套管！
虽图纸未直接绘制，但依据《电力工程电缆设计标准》（GB 50217）及地下构筑物通用规范，电缆排管穿人孔井壁时需设置套管，并满足防水、机械保护和接地要求。具体参数应查阅图集 07J912-1-P36 及设计说明中的技术条款。
建议：施工前复核设计文件中的“穿墙套管详图”或“防渗水措施”章节，确保与规范一致。
解答网友：刘建宁
黄金专家
需要，认可回答请点赞全是免费进行的
解答网友：程楷
白银专家
不需要。人孔井的预留孔洞已经起到了套管的作用。
