提问网友：dadadsaa
提问日期：2025-08-26 10:41:52
解答网友：和光同尘

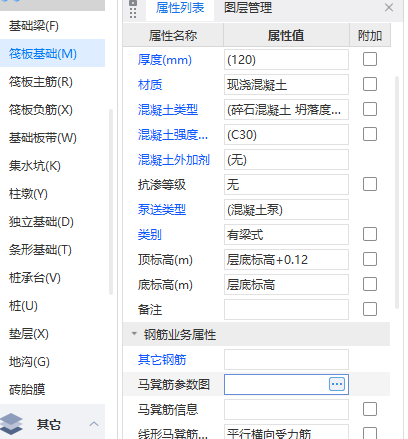

在马凳筋这里输入型号间距800*800汇总计算即可
解答网友：GXZ
钻石专家
承台高度-保护层厚度×2边
解答网友：钢筋撑起半边天
钻石专家
按桩中心之间的距离计算的根数
解答网友：一根筋造价师

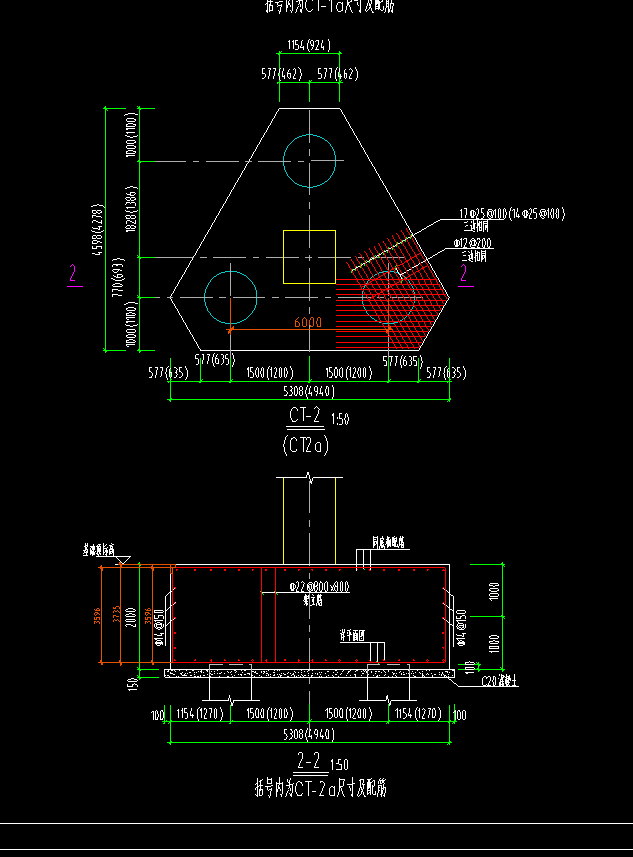

根据您提供的CT-2三桩承台CAD图纸信息，架立筋的根数计算方式如下：
关键信息提取
-
钢筋规格：图中明确标注 “B12@200 三根架立”。
-
B12：钢筋直径为12mm（B通常代表HRB400级钢筋）。
-
@200：钢筋间距为200mm。
-
“三根”：指在承台中部区域 沿宽度方向并列布置3根 架立筋（形成一组）。
-
布置范围：架立筋沿承台长度方向通长布置，图纸标注承台总长为 5308mm（括号内CT-2a尺寸为4940mm）。
- 根数计算公式
架立筋根数 = 3根/组 × 沿长度方向的布置组数
其中，布置组数 由承台长度和钢筋间距决定：
布置组数 = (承台长度 – 起步间距) / 间距 + 1
-
起步间距：第一根钢筋距承台边缘的距离（通常取50mm或1/2间距）。
-
间距：200mm（图纸标注@200）。
- 计算步骤（以CT-2尺寸5308mm为例）
-
确定起步距离：
常规取 50mm（若图纸有特殊要求需调整）。 -
计算布置组数：
布置组数 = (5308 – 2×50) / 200 + 1
= (5308 – 100) / 200 + 1
= 5208 / 200 + 1
= 26.04 + 1 = 27.04 → **取28组**（向上取整）注：钢筋根数需取整数，且需向上取整以满足间距要求。
-
总根数：
架立筋总根数 = 3根/组 × 28组 = **84根**
- 若为CT-2a尺寸（4940mm）布置组数 = (4940 – 100) / 200 + 1 = 4840 / 200 + 1 = 24.2 + 1 = 25.2 → **取26组**
- 总根数 = 3 × 26 = **78根**
- 结论
-
架立筋沿承台长度方向按@200间距通长布置，每组由3根并列钢筋组成。
-
根数取决于承台长度：
-
CT-2（5308mm）：约 84根
-
CT-2a（4940mm）：约 78根
-
实际施工需按图纸尺寸复核，并检查起步距离是否符合设计要求。
⚠️ 注意事项：
-
若图纸对起步距离有明确要求（如标注“距边缘100mm”），需替换公式中的起步值。
-
最终数量需结合现场放样确定，确保钢筋均匀分布。
