提问网友：一加
提问日期：2025-08-26 09:53:54
解答网友：和光同尘

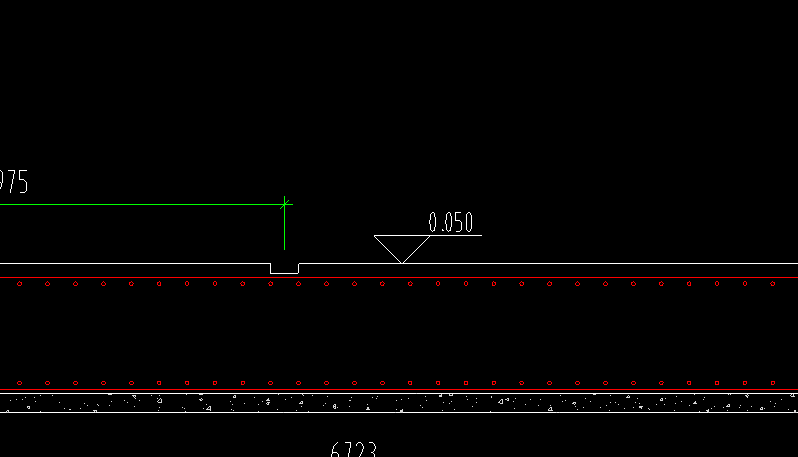

如果对钢筋没有影响的话，可以直接忽略这个缺口，到后面手算扣减掉这部分工程量
解答网友：一根筋造价师
您好！您遇到的问题在筏板基础变标高（设置坑、槽、集水井等）时非常典型。您“新建一个低标高筏板”的思路是完全正确的，这是建模的标准操作。但核心关键在于：**钢筋不会像我们想象的那样自动“智能”地绕过缺口，必须通过手动设置其计算和节点规则来实现受力要求。**
直接让钢筋通过去是不符合结构受力原理的。在变截面位置，钢筋需要可靠的**锚固**来传递应力。下面我为您详细解释如何正确设置。
### 一、 核心原理：为什么钢筋不能直接通过去？
在筏板标高变化处（即高差位置），受力会发生重分配。如果钢筋简单地弯折通过，在拐角处会产生巨大的应力集中，容易导致混凝土崩裂和钢筋失效。因此，规范要求：
1. **上部钢筋**：在高位筏板内锚固。
2. **下部钢筋**：在低位筏板内锚固。
3. 它们通过在锚固区内的应力传递来协同工作，而不是直接一根贯通。
您的软件（如广联达、鲁班等）正是基于这个原理来设计钢筋计算的。
—
### 二、 正确设置方法（分两步操作）
您的操作只完成了第一步“土建建模”，还需要第二步“钢筋设置”。
#### 第一步：正确绘制筏板主体（您已完成）
1. 分别定义不同标高的筏板基础，例如 **FPB-1（标高 -5.85m）** 和 **FPB-2（标高 -6.65m，您的缺口部分）**。
2. 使用**设置边坡**或**调整筏板标高**的功能，将两块筏板的边缘对接起来，形成您想要的缺口或降板区域。
#### 第二步：关键！—— 定义筏板变截面
这是解决钢筋问题的核心步骤。“变截面”功能就是专门用来处理您描述的这种情况的，它会按照图集规范自动计算钢筋的锚固和弯折。
1. **找到功能**：在软件的功能区中查找 **“设置筏板变截面”** 或类似名称的命令。
2. **选择图元**：按命令行提示，先后选择**高位筏板（FPB-1）** 和**低位筏板（FPB-2）** 的相邻边。
3. **参数设置**：会弹出一个对话框，需要您根据设计图纸输入关键参数：
* **高差**：软件通常会自动识别出两块筏板的高差（如800mm）。
* **放坡角度**：通常设置为90度（垂直面）或根据设计要求设置坡度。
* **钢筋参数**（最重要）：
* **上部钢筋**：设置高位筏板的上部钢筋伸入低位筏板的**锚固长度**（通常为`La`或`LaE`，抗震设计时）。软件会根据混凝土强度、钢筋等级等自动计算这个值，您也可以手动输入。
* **下部钢筋**：设置低位筏板的下部钢筋伸入高位筏板的**锚固长度**。
* **示意图**：对话框中会有一个动态示意图，直观地显示设置后的钢筋构造，请务必核对是否与您的设计意图一致。
**完成后，软件就会按照您设置的规则重新计算钢筋量，钢筋将会在变截面处正确锚固，而不是错误地直通。**
—
### 三、 不同情况的处理方案
* **情况一：您的缺口是集水井、电梯基坑**
* 这是最标准的应用场景，直接使用上述“设置筏板变截面”功能即可完美解决。
* **情况二：您的“缺口”是一块独立的、不与外部筏板边接壤的降板**
* 方法相同。用“设置筏板变截面”功能，依次选择主筏板和坑的每一个相邻边即可。
* **情况三：您希望钢筋有一种“贯通”的视觉效果（虽然受力上不是真贯通）**
* 即使设置了变截面，在软件的钢筋三维显示中，您可能会看到钢筋是断开的（这反而是正确的）。如果您希望视觉上连贯，可以检查一下：
1. 是否两块筏板的钢筋配筋信息（钢筋型号、间距）完全一致？
2. 在“变截面”设置中，将锚固长度设置得长一些，使得钢筋伸入相邻筏板的长度足够长，视觉上就像穿过去了，但软件仍然按锚固计算。
—
### 四、 对比方案：使用“设置边坡”功能
对于集水井、电梯基坑这种四边都降板的情况，还有一个更高效的方法：
1. 只画一块整的、较高的筏板。
2. 使用 **“设置边坡”** 功能，选择“所有边”或“多边”，然后选择坑洞的轮廓线。
3. 在设置中指定坑底的标高和边坡的坡度（90度即为垂直边坡）。
4. 软件会自动将这一块区域挖空并降下去，并**自动处理所有边坡的钢筋构造**，无需手动逐个边设置变截面。这是更推荐的方法，效率更高且不易出错。
### 总结与建议
1. **不要追求钢筋直通**：从结构安全角度，变标高处钢筋必须锚固。
2. **核心操作**：使用 **“设置筏板变截面”** 或 **“设置边坡”** 功能来定义高差处的节点做法。
3. **核对图纸**：设置参数时，务必与结构设计图纸中的大样图进行核对，确保锚固长度、弯折长度等与设计要求一致。

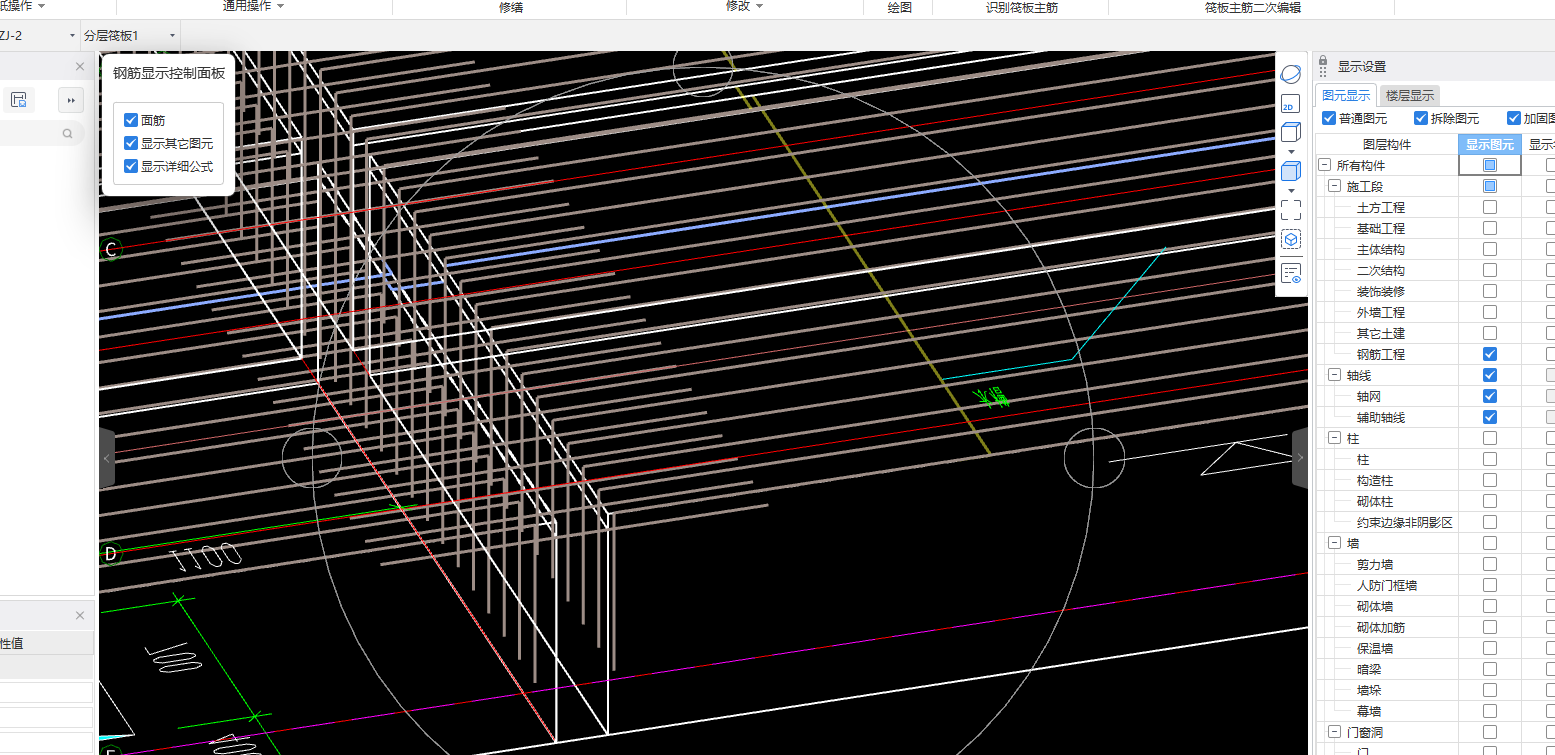

4. **利用三维检查**：设置完成后，使用软件的“钢筋三维”功能从各个角度检查钢筋的排布情况，确认是否与预期相符。
希望以上详细的解释能帮助您正确解决筏板缺口的问题！
