提问网友：晴天
提问日期：2025-08-26 09:48:17
解答网友：陈工
钻石专家
一条导线，一个端子的。
解答网友：一根筋造价师

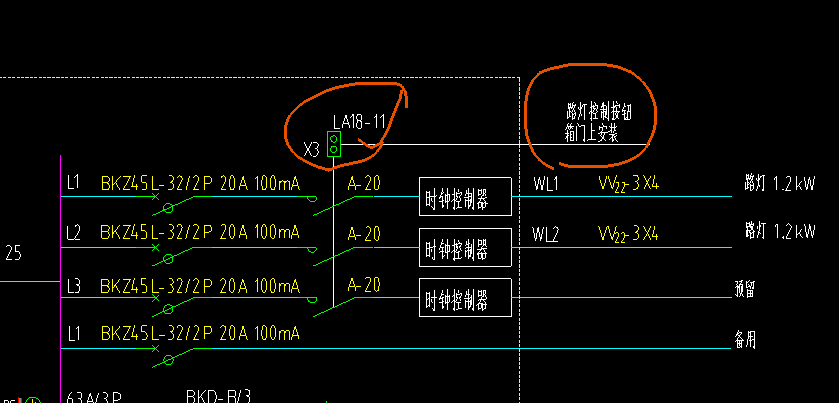

根据您提供的配电箱电气系统图信息，计算接线端子数量需结合图纸标注和电气元件特性进行分析。以下是具体计算方法和注意事项：
一、图纸明确标注的端子（直接计数）
-
按钮指示灯端子 (X3)
-
图中标注 LA18-11 按钮指示灯对应端子号 X3
-
此类按钮通常需 2个端子（常开/常闭触点 + 公共端），但图中仅标注了端子号 X3，未明确端子数量。
-
结论：至少需为 X3 分配 1个端子号（实际数量需结合元件规格）。
- 二、需推算的隐藏端子（关键部分）
-
断路器端子
-
每极断路器需 1进1出，即 2个端子/极
-
示例：
-
2极断路器（如L1/L2/L3回路） → 2极 × 2端子/极 = 4端子/个
-
3极断路器（63A/3P） → 3极 × 2端子/极 = 6端子
-
图中含多个 BKZ45L-32/2P 20A 100mA（2极断路器）和 63A/3P（3极断路器）
-
计算规则：
-
总断路器端子 ≈ 数量 × 极数 × 2
-
时钟控制器端子
-
电源输入端子（2个：L/N）
-
输出触点端子（至少2个：常开/常闭）
-
多个“时钟控制器”并联，未标注端子号
-
典型时钟控制器需：
-
结论：每个时钟控制器至少需 4个端子。
-
电缆终端端子
-
出线电缆标注 VV22-3X4（3芯电缆）
-
每根电缆终端需 3个端子（每芯1端子）
-
图中 LW1/LW2/LW3 共3路电缆 → 3路 × 3端子 = 9端子
-
备用回路端子
-
“预留”“备用”回路需按满配预留端子（参考现有回路配置）。
- 三、端子计算逻辑总结元件类型计算规则示例（基于图纸）明确端子号（如X3） 按标注数计数 X3 → 1个端子号（实际需2端子） 断路器 极数 × 2（每极进/出） 3个2P断路器 → 3×4=12端子 时钟控制器 至少4端子/个（电源+输出） 4个控制器 → 4×4=16端子 电缆终端 芯数 × 路数 3路3芯电缆 → 3×3=9端子 按钮指示灯 未标注部分按2端子/个估算 LA18-11 → 2端子 四、注意事项
-
端子排规划：
-
图中 A-20 可能为端子排编号（如A排第20位），需统计所有类似标注。
-
未标注元件：
-
如接触器、继电器等隐藏元件需按接线点数量补算端子。
-
设计深度：
-
当前图纸未完全标注端子号（如电缆终端无端子标记），建议结合端子排表或材料清单核对。
- 五、推荐操作步骤
-
统计标注端子：直接提取图中 X3、A-20 等编号。
-
按元件推算：
-
断路器：6个（3×2P + 1×3P）→ (3×4) + (1×6) = 18端子
-
时钟控制器：4个 → 4×4 = 16端子
-
电缆：3路 → 3×3 = 9端子
-
增加冗余量：备用回路按20%预留端子。
估算总量 ≈ 标注端子 + 隐藏端子（约18+16+9=43个）+ 冗余量 → 建议预留55~60个端子。
建议联系设计单位获取端子排详细表以确保准确性！
