提问网友：DD
提问日期：2025-08-25 17:20:04
结施图中剪力墙是1-3层是一个图，建筑平面图里是三层每层一张图 且剪力墙有细微差别，想知道绘制的时候按照那个绘制？

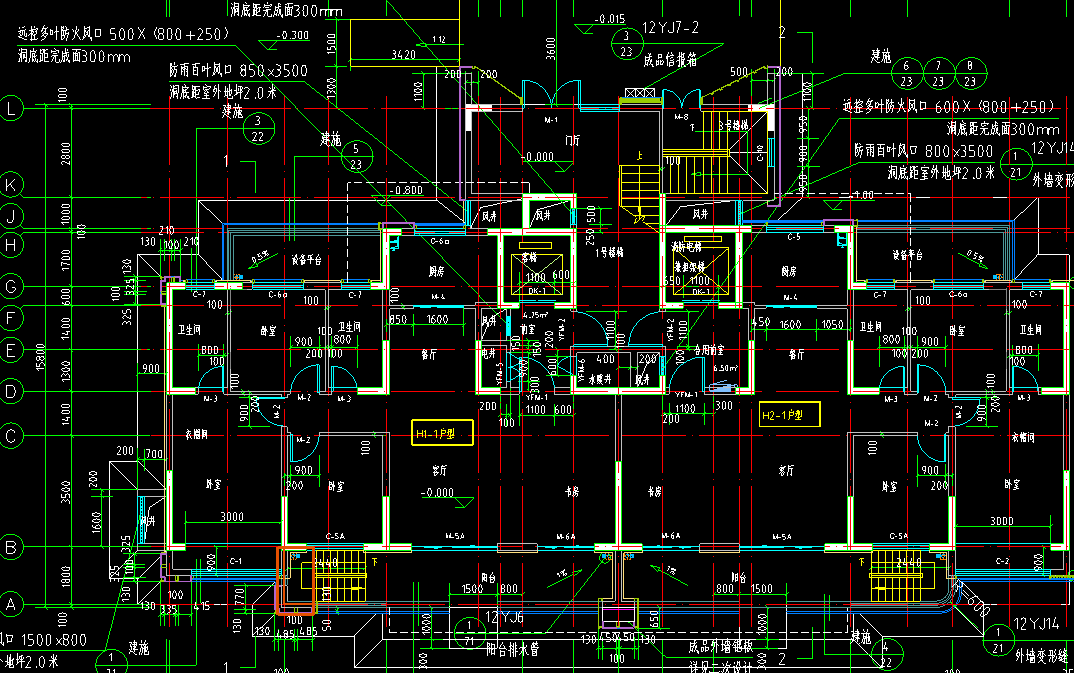

建筑平面图：

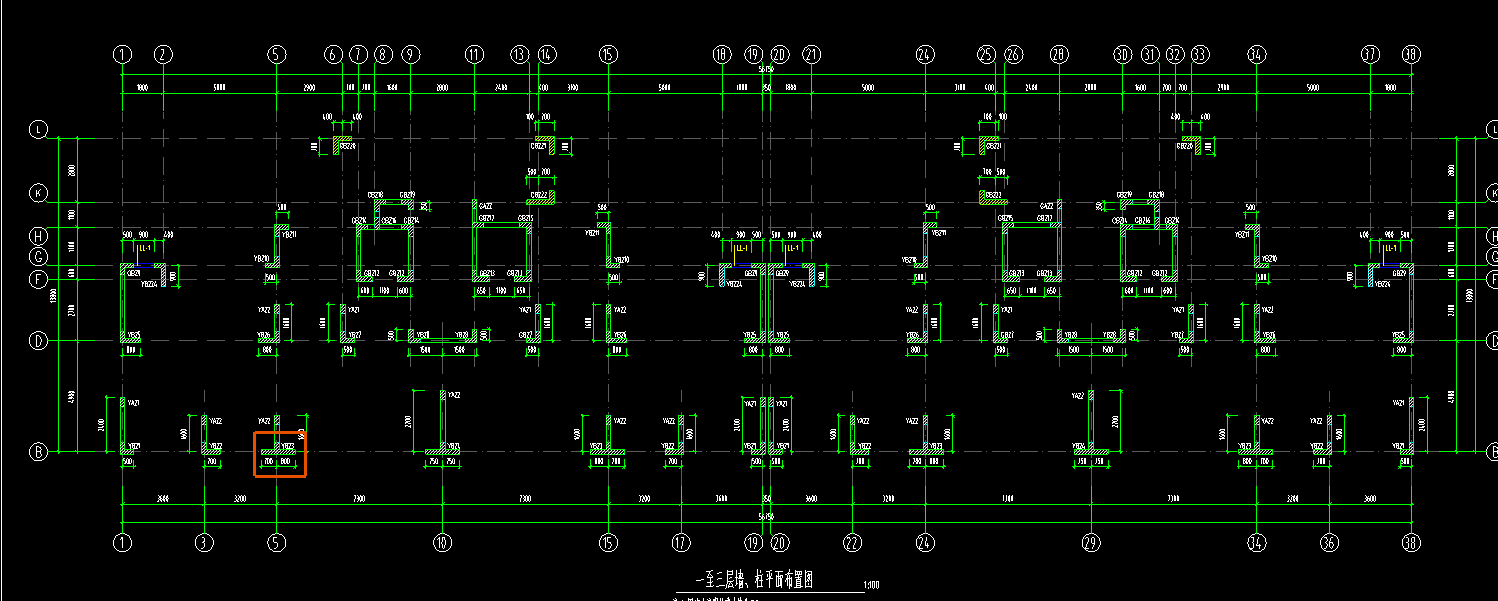

结构平面图：
解答网友：开拓者
按照结构绘制剪力墙
解答网友：欢乐心中飞雪
钻石专家
按结构图绘制的，建筑图不准确
解答网友：和光同尘
这个最好在图纸会审的时候让设计明确一下
解答网友：xagcc
钻石专家
图1是建筑图，剪力墙、暗柱按图2布置
解答网友：djyy
黄金专家
剪力墙要按结构图处理，砌体墙按建筑图处理
解答网友：愉悦心情
白银专家
按结构图，建筑图与结构图性质和功能是有差异，比如，结构图中无门窗，无填充墙
解答网友：哟哟
得找设计确认一下
解答网友：华睿工作室
专家
1、两张图圈出的不是同一个轴线交点
2、先按结构图布置主体结构，在添加建筑进行比对
