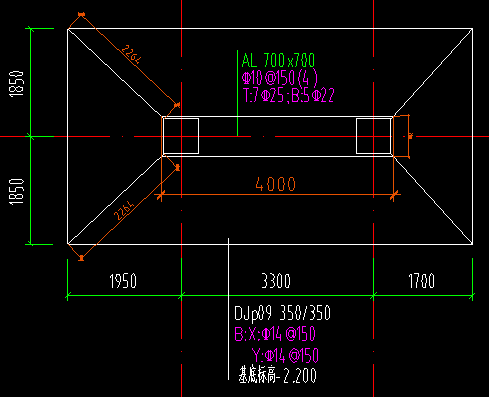

答疑：这个独立基础的剖面图是怎样的

提问网友：黄瓜达咩
提问日期：2025-08-25 08:37:44

2025-08-25 08:44:40 补充

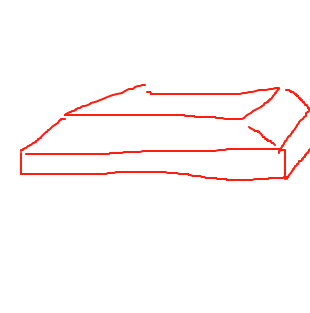

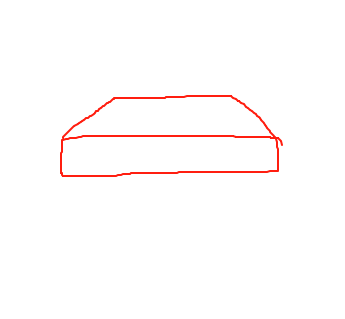

是这样子的吗

---

已采纳
解答网友：和光同尘

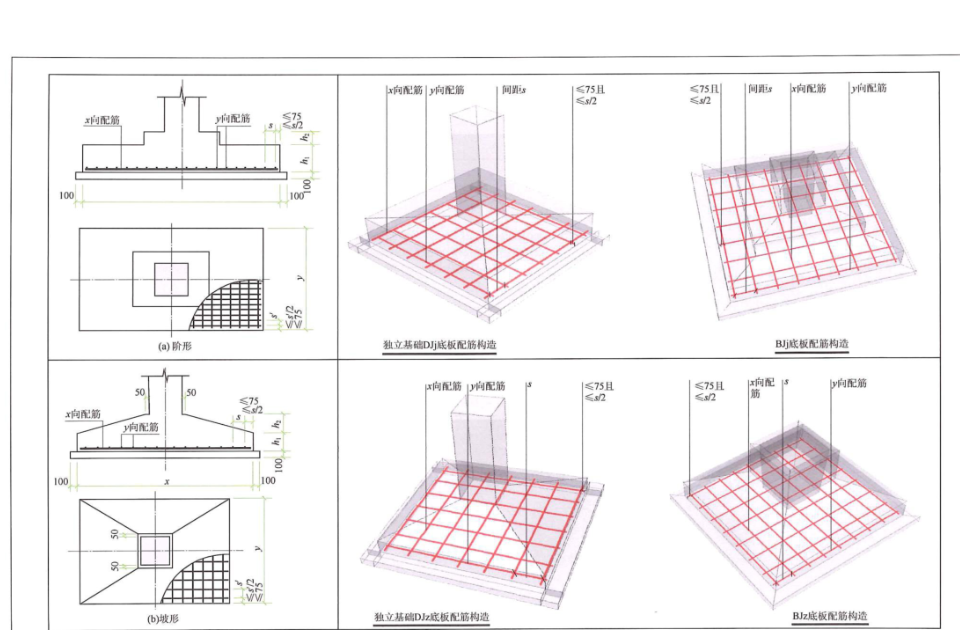

这种就是题主的剖面图，题主后续完善的图看不太清楚，但是确实是下面独立基础上面是暗梁，题主的暗梁布置范围从截图角度看有一些偏差

解答网友：dahu

黄金专家

P代表坡形。

解答网友：清歌与

专家

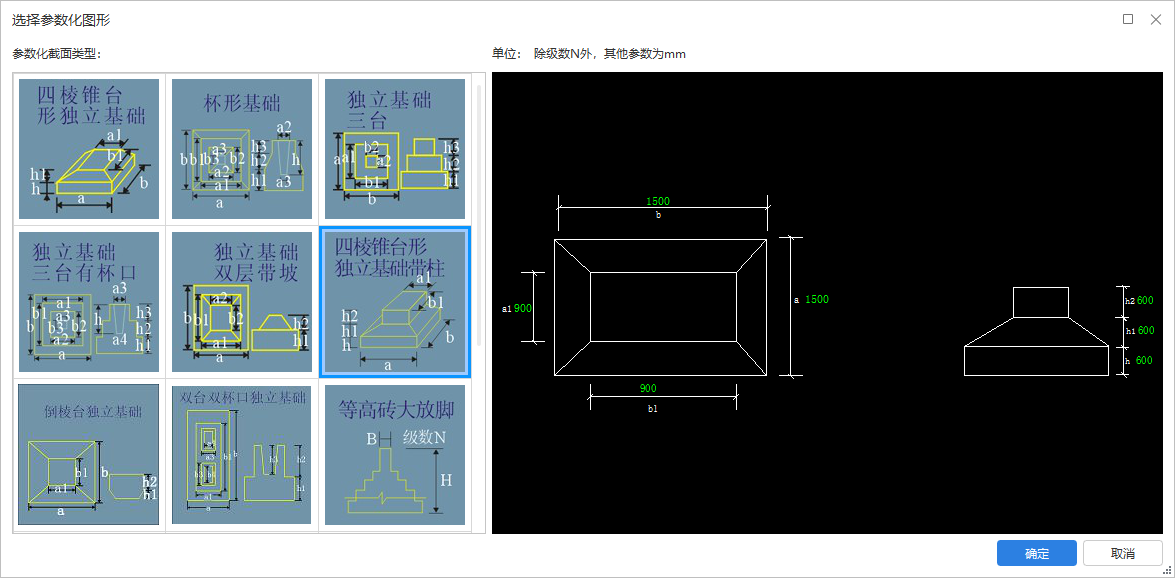

是这个界面，然后结合一下结构图看一下柱子怎么放的，上边是个梁

解答网友：郭郭

白银专家

解答网友：石姐

铂金专家

对的

顶部还有一道暗梁

解答网友：雪莲

铂金专家

是的
