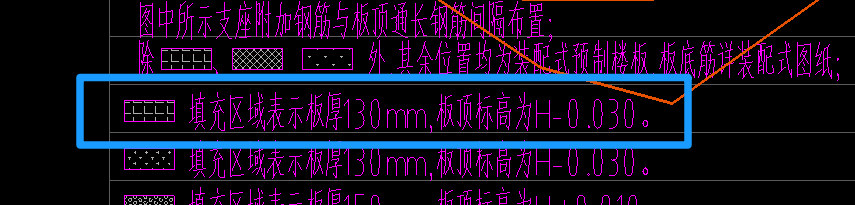

答疑:卫生间部位,结构图纸板的标高为层高-0.03,建筑做法中结构降板140,什么意思

提问网友:18766448060
提问日期:2025-08-01 12:22:38

降板标高答疑解惑


解答网友:GXZ

钻石专家

结构板降低0.14,然后建筑采用回填轮质骨及楼地面装饰完成面是-0.03

解答网友:luck

黄金专家

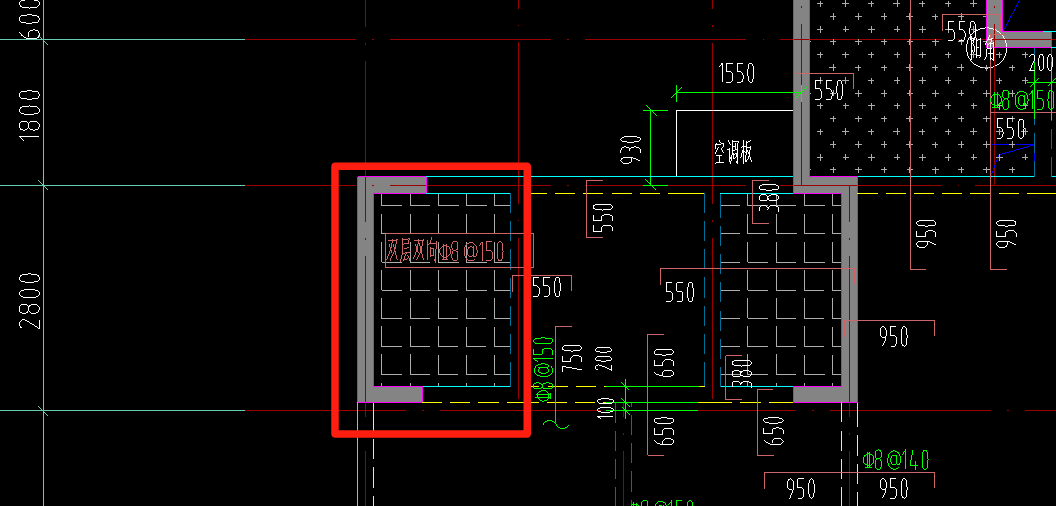

结构图中的标高:本层标高(看结构标高图),假定是4.4m的结构标高,则此楼板的标高是H-0.03,看卫生间

此位置建筑标高,看建筑图。

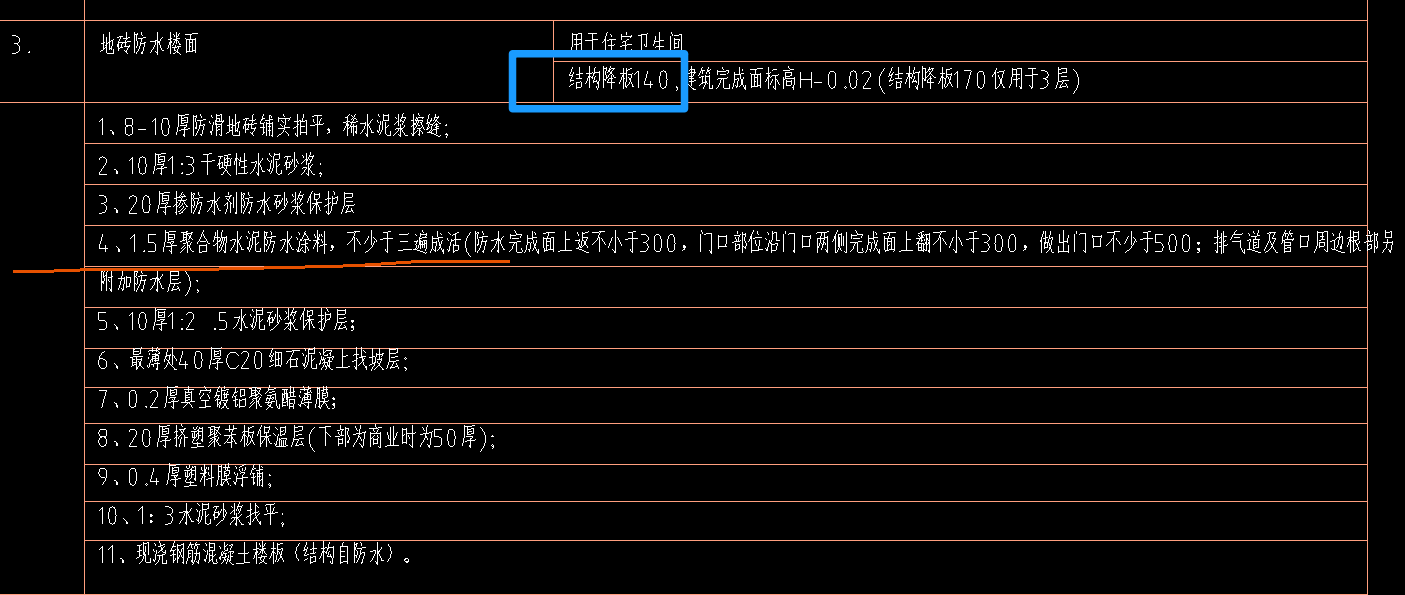

你下面的图是建筑图中的做法。厚度是
10-20(砂浆,厚度估)+20保温+40(找坡,最小厚度)+10(保护)+1.5+20+10+10=130~140厚;

其它部位的做法,是否比这个少?如果只是少0.03m=30mm,此部位结构降板比旁边的降板30mm即够用。
