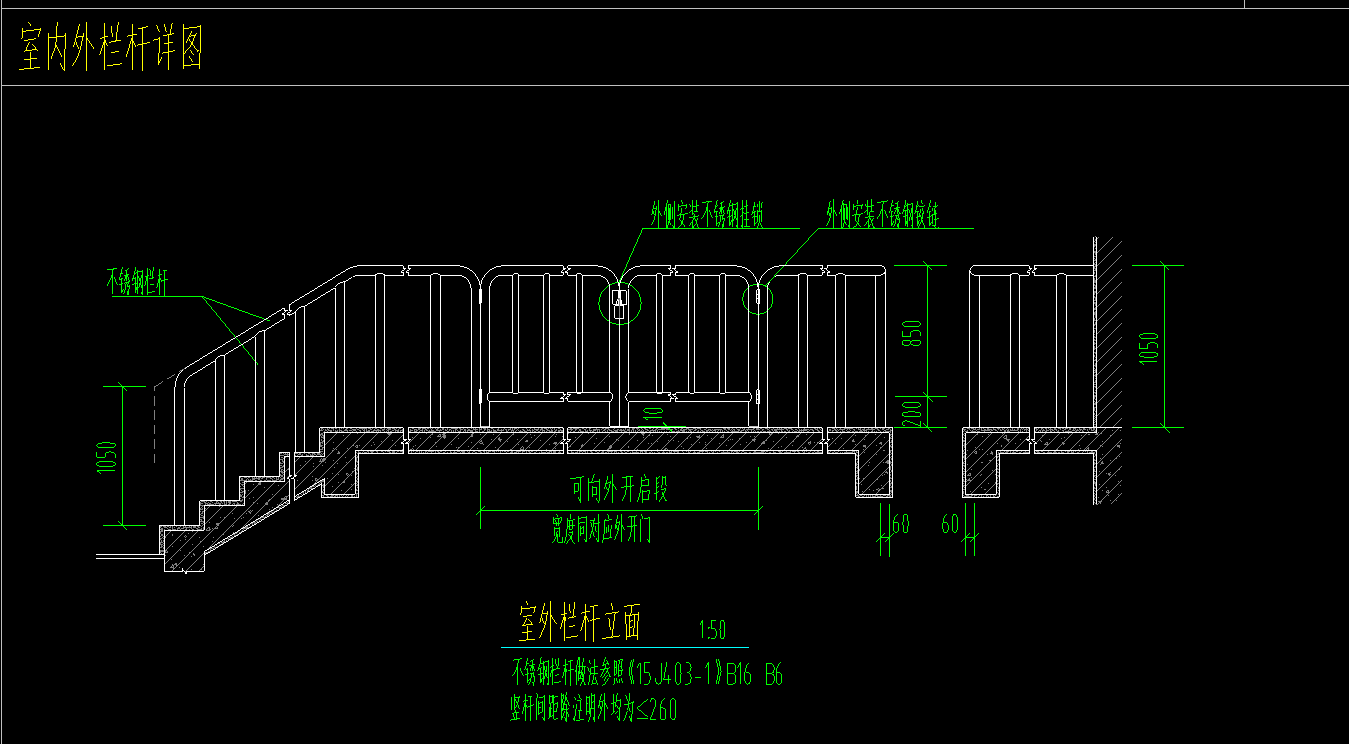

答疑：室外栏杆带门怎么画？用什么构件？

提问网友：L K
提问日期：2025-07-29 08:22:10

---

已采纳
解答网友：5bed45aa8dfb9ef4

参数化栏板 + 带形窗/自定义贴面

• 栏杆主体部分（除门位置）：

• 新建“栏板”构件。在GTJ中，栏板通常有预制参数化截面可选（如矩形、L形等），也可以在属性中编辑截面形状。

• 设置好栏板高度（顶标高=层底标高 + 栏杆高度）。

• 沿着建筑边缘绘制栏板路径（直线或弧线）。在门洞位置需要断开栏板。

• 构件选择： 栏板

• 绘制：

  门部分（活动门扇）：

• 主要使用带形窗或自定义贴面来绘制和套做法。

• 门框部分（固定部分）：

• 由于栏板在门洞处断开了，门洞两侧自然形成了类似“门框柱”的结构。如果需要单独算门框（比如材质不同），可以在断开处用短栏板或构造柱绘制，并单独命名套做法。上槛可能需要单独用过梁或自定义线绘制。

望采纳
