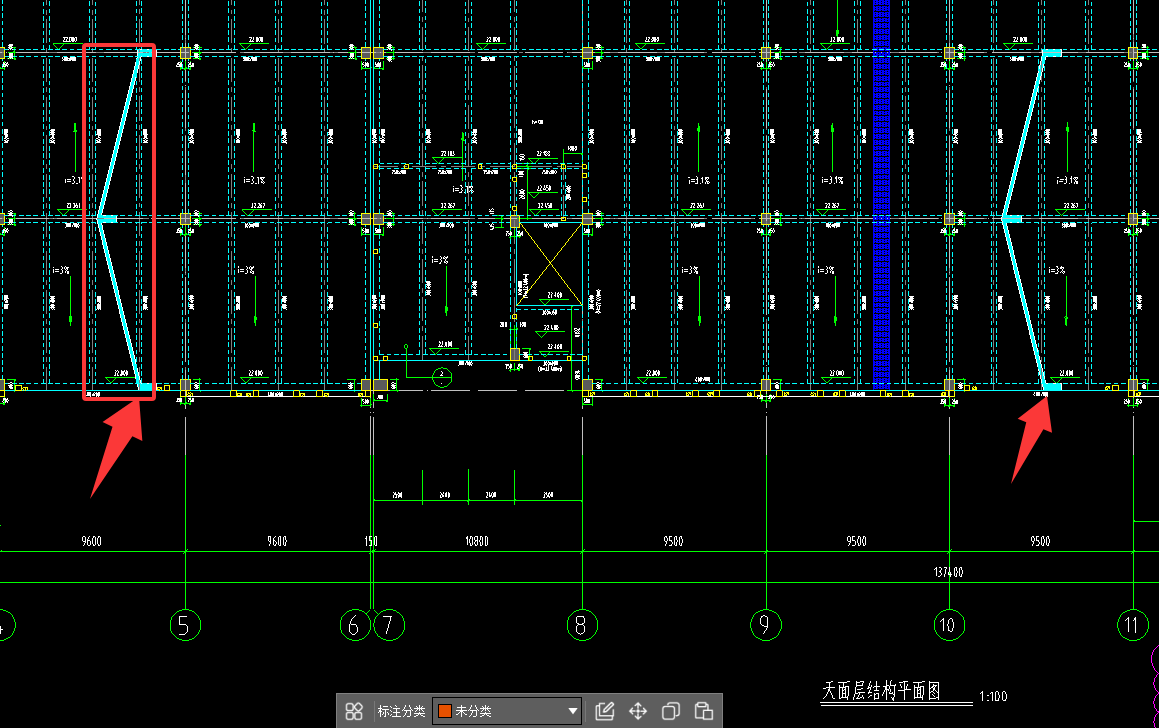

答疑：屋面结构图中，红框的梁表示什么意思？图形该怎么画？

提问网友：小宝
提问日期：2025-07-25 10:49:18

---

解答网友：H-Webber

斜梁，正常画，然后修改标高

解答网友：GXZ

钻石专家

就是斜屋面的板梁剖面反转的显示，板块按屋脊线范围布置或者进行分割，然后三点定义斜板方式调整形成斜屋面，再回到已经布置好的梁界面框选或点选相应的梁，再点工具栏偏左上方的平齐板顶功能调整形成与斜屋面平齐

解答网友：陈工

钻石专家

表示，板是斜的，中部的梁标高不相同的，是设计图的原位剖面示意。
