钢结构GJG中，如何布置斜板？
注：软件中所有的斜板操作方法一样。
软件目前不支持直接定义斜板，变通方法如下：
方法一：（利用钢梁布置斜板）
步骤一：先在斜板标高位置绘制一个斜钢梁。
备注：在钢梁属性中将起点标高和终点标高设置不一致时就是斜梁。
步骤二：点击“视图”下【指定面创建工作平面】功能，左键选择钢梁的上表面，创建出斜工作面。
点击蓝色字体获取详细答案
步骤三：切换到俯视状态下，用【直线】或【矩形】绘制板，绘制完成后将绘图区下方切换到“无工作面”状态即可。如图：
方法二：（利用钢柱布置斜板）
步骤一：先在需要绘制斜板的各个顶点位置布置上柱，设置好标高。

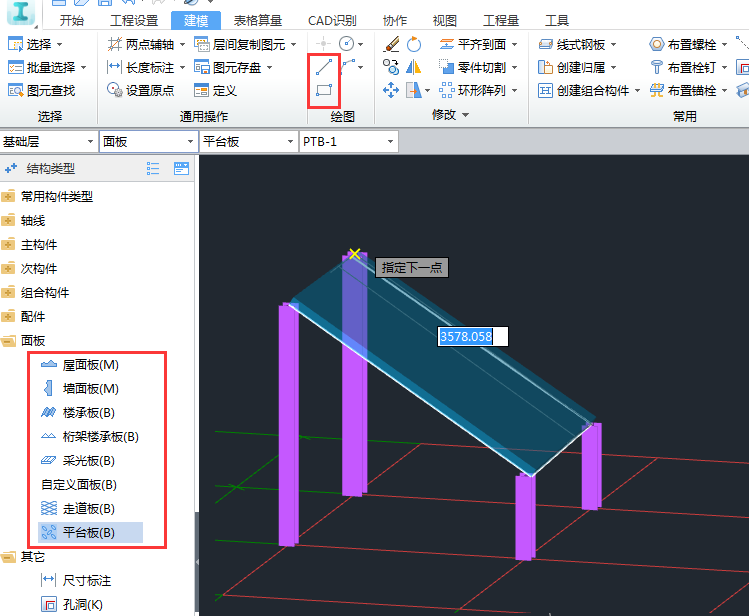

步骤二：新建钢板/屋面板，然后切换在动态观察状态，用【直线】功能选择柱的顶点位置即可绘制出斜板。如图：
备注：若板已经布置完成，不可以直接变为斜板，只能删除掉，按照上面的方法布置斜板。
