答疑：钢结构 柱

提问网友：c8e2ebc56e69c437
提问日期：2025-07-14 21:50:37

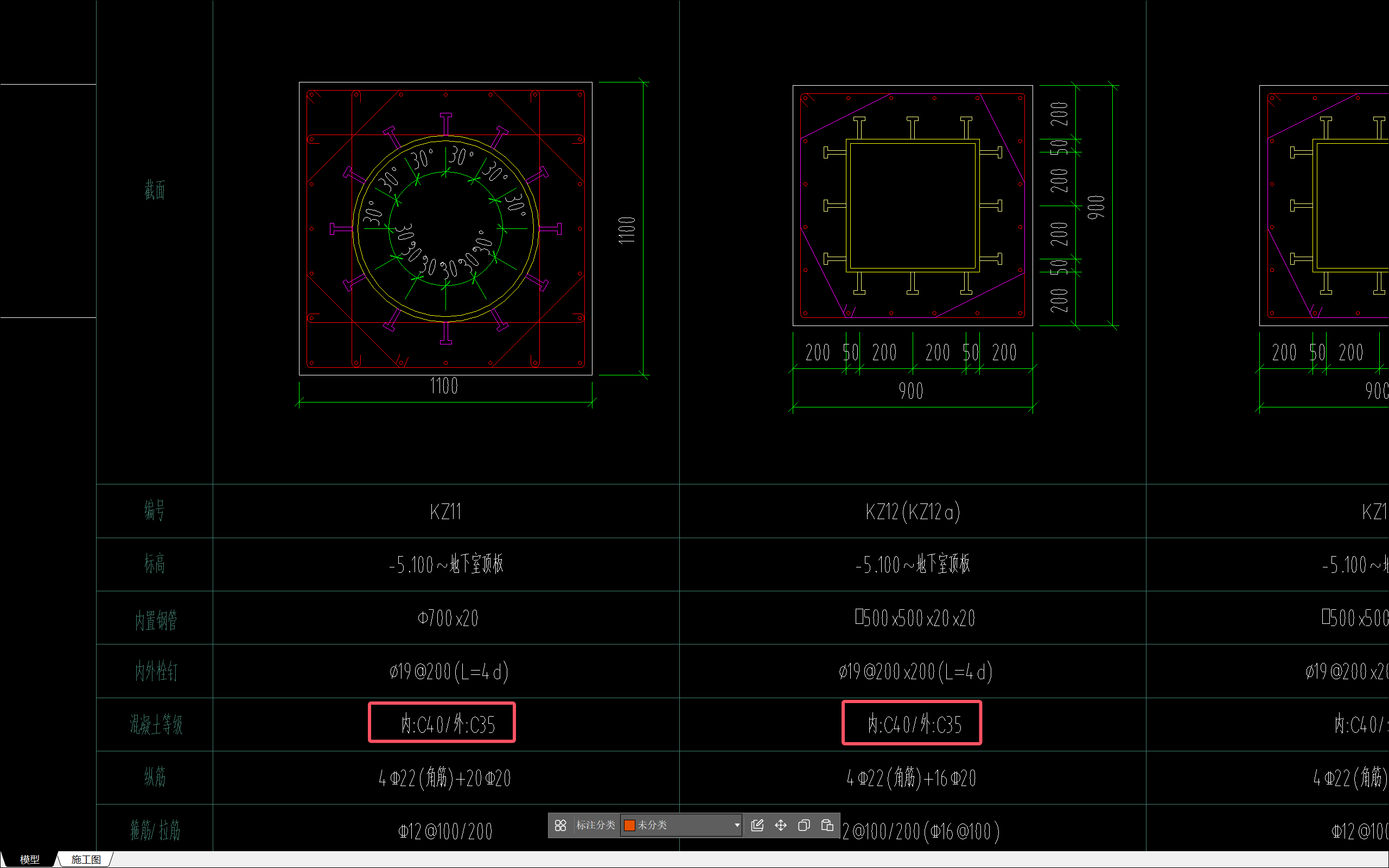

1. 如图两种钢结构柱，软件用什么构件绘制？

2. 红框里内外两种标号混凝土分别指哪里？

---

解答网友：欢乐心中飞雪

钻石专家

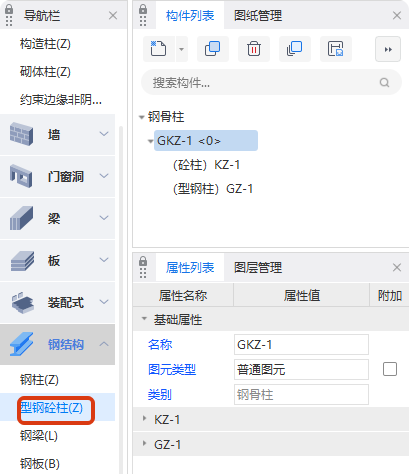

1. 用钢柱绘制就可以的，可以选择矩形或者钢管的

2. 是钢柱内和钢柱外的混凝土标号不同，也就是说这个钢柱芯内有浇筑混凝土

解答网友：星辰大海

钻石专家

解答网友：独行者

铂金专家

内外浇注砼标号不同

解答网友：GXZ

钻石专家

也是用框架柱定义，点属性下方的截面编辑，在弹出的编辑框中对应设计要求布置钢筋，然后内外混凝土标号不同及钢结构，就是在表格中编辑了，混凝土是在注意一个计算其不同的标号量，并扣减另外的标号量，如柱属性是定义C35，表格中就另外编辑计算C40，并处理扣减C35相应的数量
