提问网友：。。。。。
提问日期：2025-07-12 09:32:04

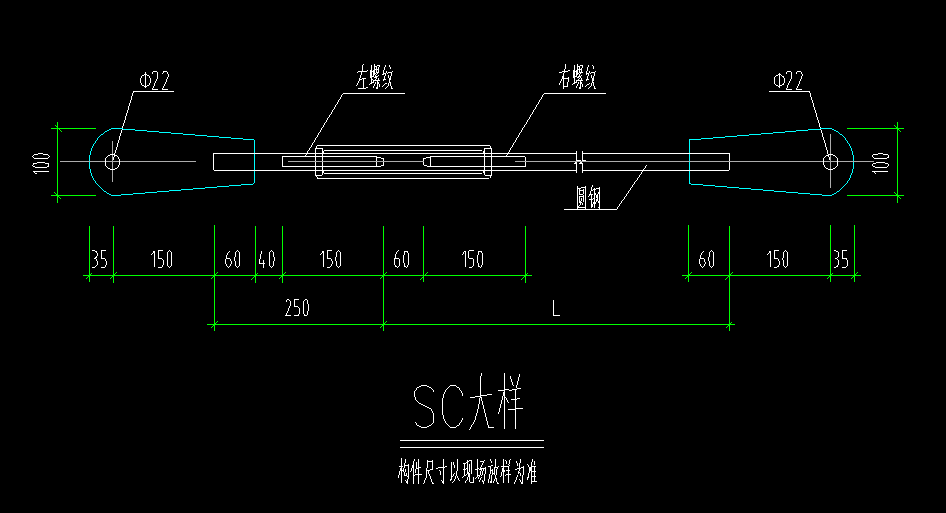

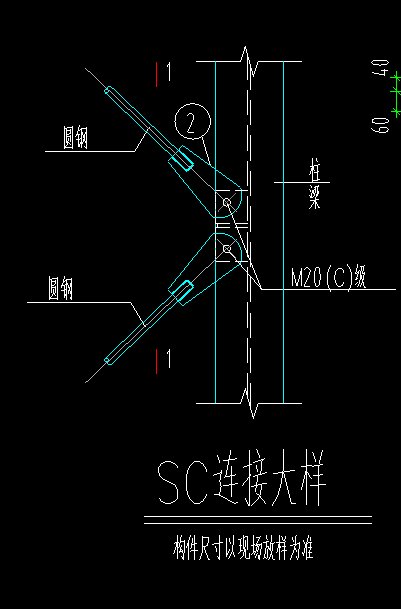

这种的连接怎么设置
解答网友：大家广联
钻石专家
前提条件：屋面支撑是连接在钢梁与钢梁之间的，并且是布置在钢梁与系杆围成的封闭区域，建议在布置支撑之前先布置钢梁与系杆。
步骤一：在“次构件”下“支撑”界面，新建构件。如图：
备注：设置支撑的规格属性，参数化布置的型钢支撑只能选择角钢、槽钢进行布置，花篮螺栓只能选择热轧圆钢截面，其他截面请用线式布置进行绘制。
步骤二：点击“建模”下【布置屋面支撑】功能—左键选择布置支撑的平面—按鼠标左键选择图元平面，有两种布置方式。如图：
步骤三：如果是在钢梁与系杆围成的区域布置，则选择“钢梁-系杆围成区域”，弹出布置屋面支撑的窗体，编辑完参数后，点击下一步。如图：
1、选择支撑样式：花篮螺栓（一）、花篮螺栓（二）、型钢支撑；
2、根据选择的样式，设置尺寸关系，并且修改支撑的规格样式：花篮螺栓支撑选择圆钢、型钢支撑选中择槽钢或角钢；
步骤四：进入到支撑节点界面，设置连接板的尺寸和螺栓的规格、等级、数量，完成后点击确定。如图：
步骤五：选择要布置支撑的区域，选择完成后右键确认，确认后进入第二步，支持连续操作。如图：
步骤六：左键选择可围成四边形区域的图元（可以是钢梁、系杆、轴线、辅助轴线、辅助线），选择完成后点击围成区域，右键确认，支撑布置完成。
