答疑：挑檐板大样面筋怎么区分是X向Y向？

提问网友：Tttt
提问日期：2025-05-30 11:50:24

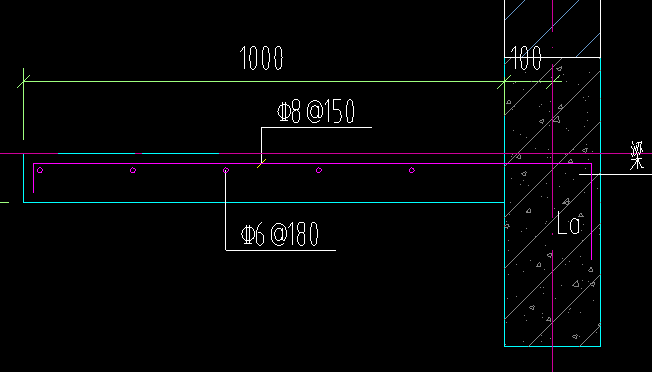

如图这个哪个是X向哪个是Y向？

---

解答网友：小李飞刀

白银专家

和墙面平行的是X方向。

解答网友：天涯浪子

铂金专家

不用分啊，按图编辑就行了

解答网友：雪莲

铂金专家

C8-150是Y方向，C6-180是X方向

解答网友：dahu

黄金专家

伸入到墙内的是大的钢筋，另一个方向是分布钢筋。这是节点，根据和墙的对应关系来确定X、Y向的钢筋

解答网友：时光、背面

铂金专家

看平面图，沿板外挑方向是C8@150，另一个方向是c6@180
