提问网友：^﹏^
提问日期：2025-08-03 22:09:14

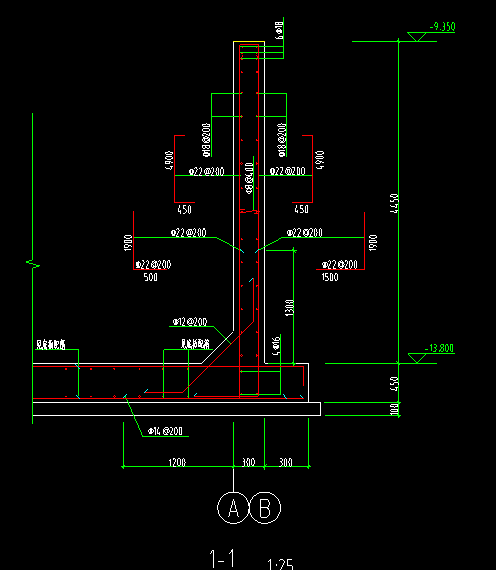

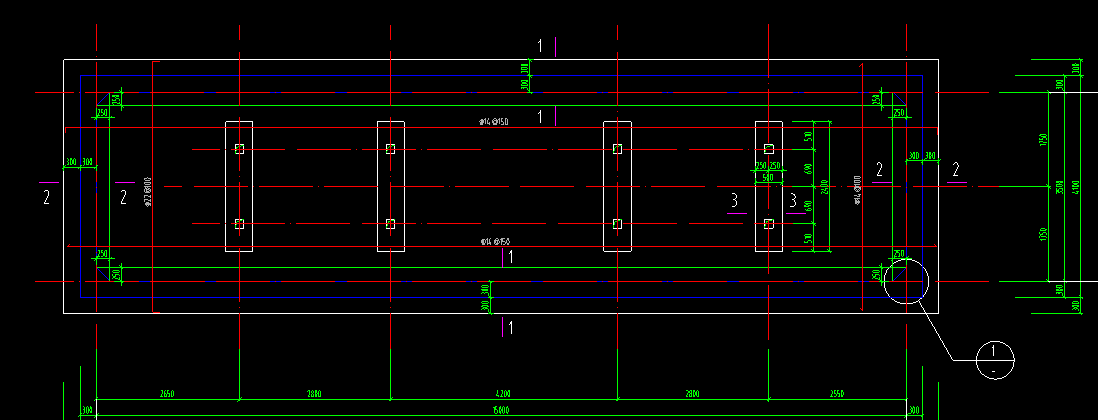

有点看不懂，明明第一张图有底筋和面筋为什么第二张图还有个C14-200,求解，然后想问一下就是立起来的那一个有很多钢筋有点看不懂，能解答一下吗，我感觉应该要用剪力墙画
解答网友：GXZ
钻石专家
C14-200是筏板基础的底部受力钢筋，钢筋混凝土是用剪力墙定义布置；C22-200（垂直1900，水平 1500 ）是底部的加强钢筋，在要剪力墙属性其它钢筋时里编辑；左边的三角形，就是定义异形圈梁布置，斜钢筋在属性其它箍筋里编辑
提问网友：^﹏^
提问日期：2025-08-03 22:09:14
有点看不懂，明明第一张图有底筋和面筋为什么第二张图还有个C14-200,求解，然后想问一下就是立起来的那一个有很多钢筋有点看不懂，能解答一下吗，我感觉应该要用剪力墙画
解答网友：GXZ
钻石专家
C14-200是筏板基础的底部受力钢筋，钢筋混凝土是用剪力墙定义布置；C22-200（垂直1900，水平 1500 ）是底部的加强钢筋，在要剪力墙属性其它钢筋时里编辑；左边的三角形，就是定义异形圈梁布置，斜钢筋在属性其它箍筋里编辑
