答疑：建模小白请教个梁的识图和布置

提问网友：小萌新
提问日期：2025-02-28 16:35:21

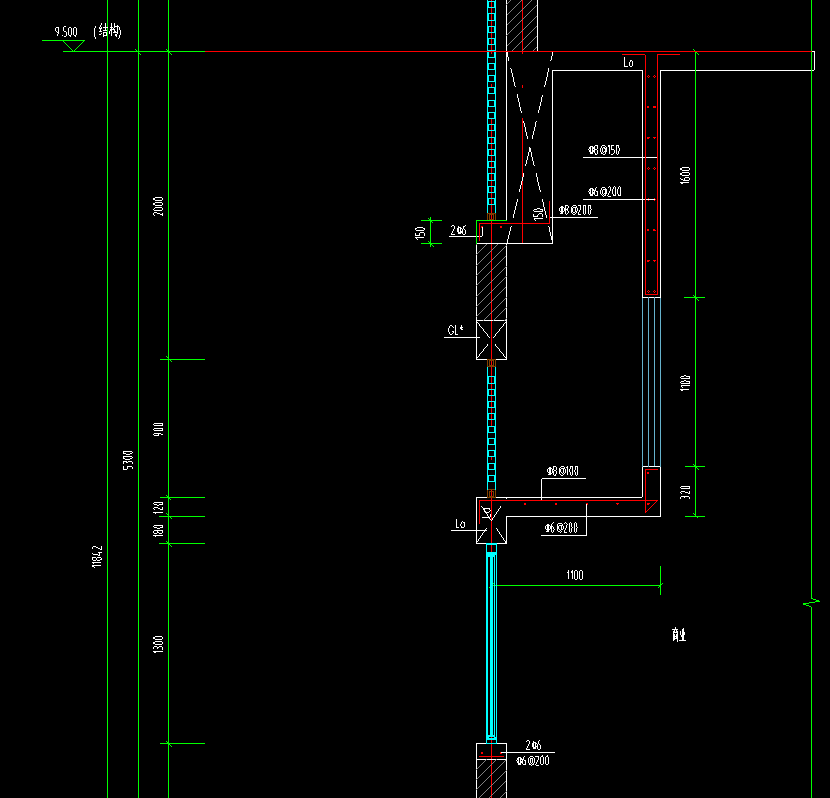

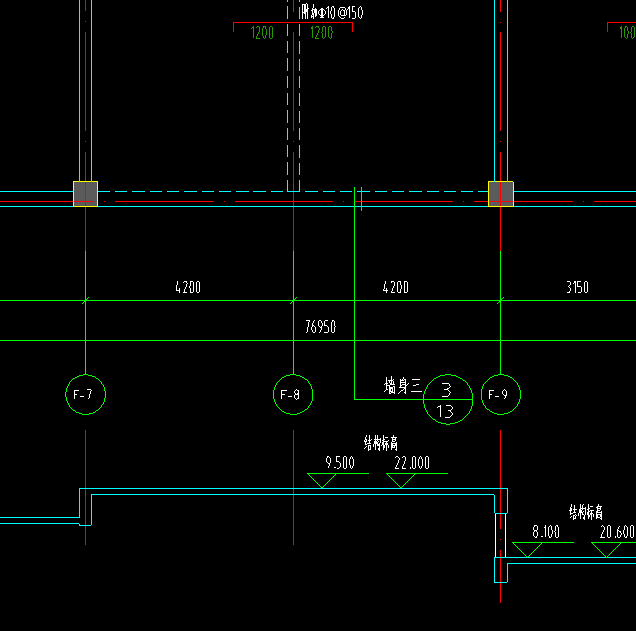

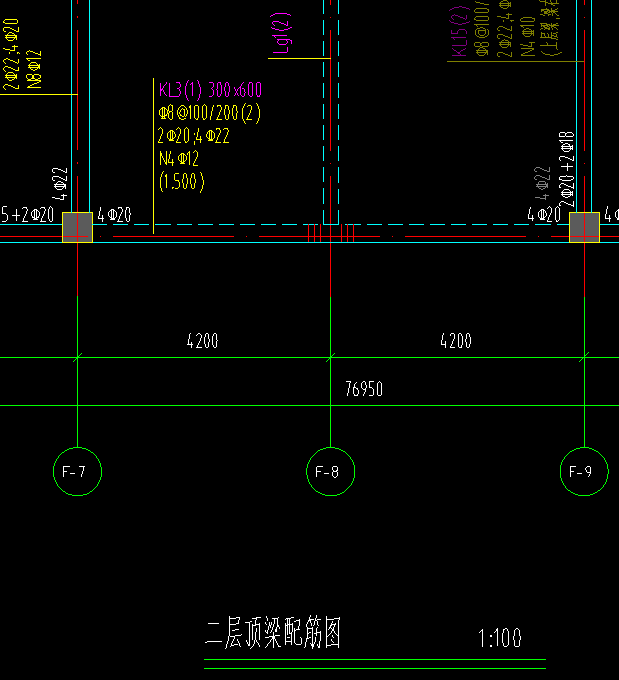

截图如下，第一个问题是那根梁后面标注1.5是什么意思，第二个问题，墙身图二层那根梁对应的梁平面图，集中标注高度是600的，节点的梁量的是1250，而且还不在轴线上，新人有点不理解，连着上面的墙什么的都要偏移？但是和平面图又对不上。。

---

解答网友：雪花飘 飘

铂金专家

1.5是标高

解答网友：彬桓

白银专家

1.5米是标高

解答网友：dahu

黄金专家

根梁后面标注1.5是在本层的层顶标高上再加1.5米。结构梁是600，量的是1250，这样梁下面有650的下返节点（查节点图），和梁一起施工，用于飘板的生根点。

解答网友：沈继平

黄金专家

1.5是标高，其它的没问题

解答网友：小野猫

铂金专家

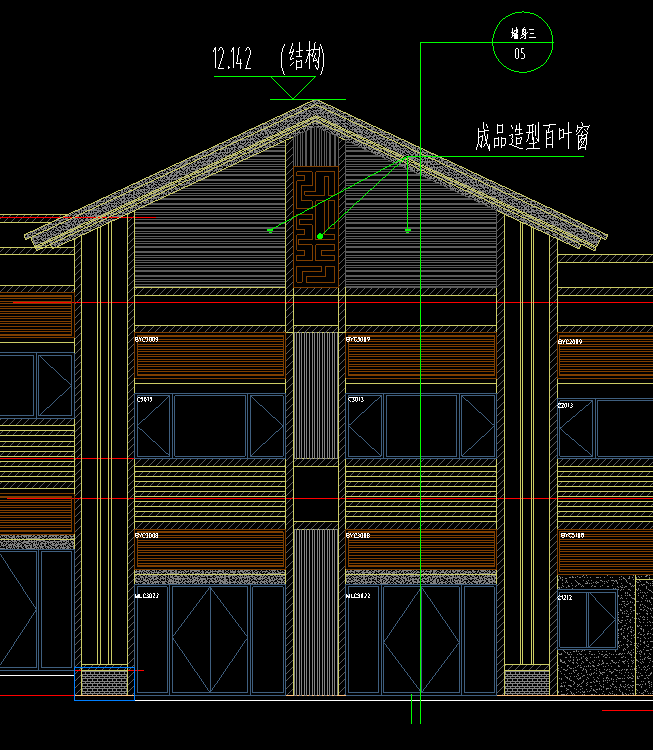

梁没有偏移，是百叶窗偏移了
