答疑：地沟图纸没有标高，周围全是梁和承台，咋回事呢

提问网友：草原小肥羊
提问日期：2025-01-11 16:51:07

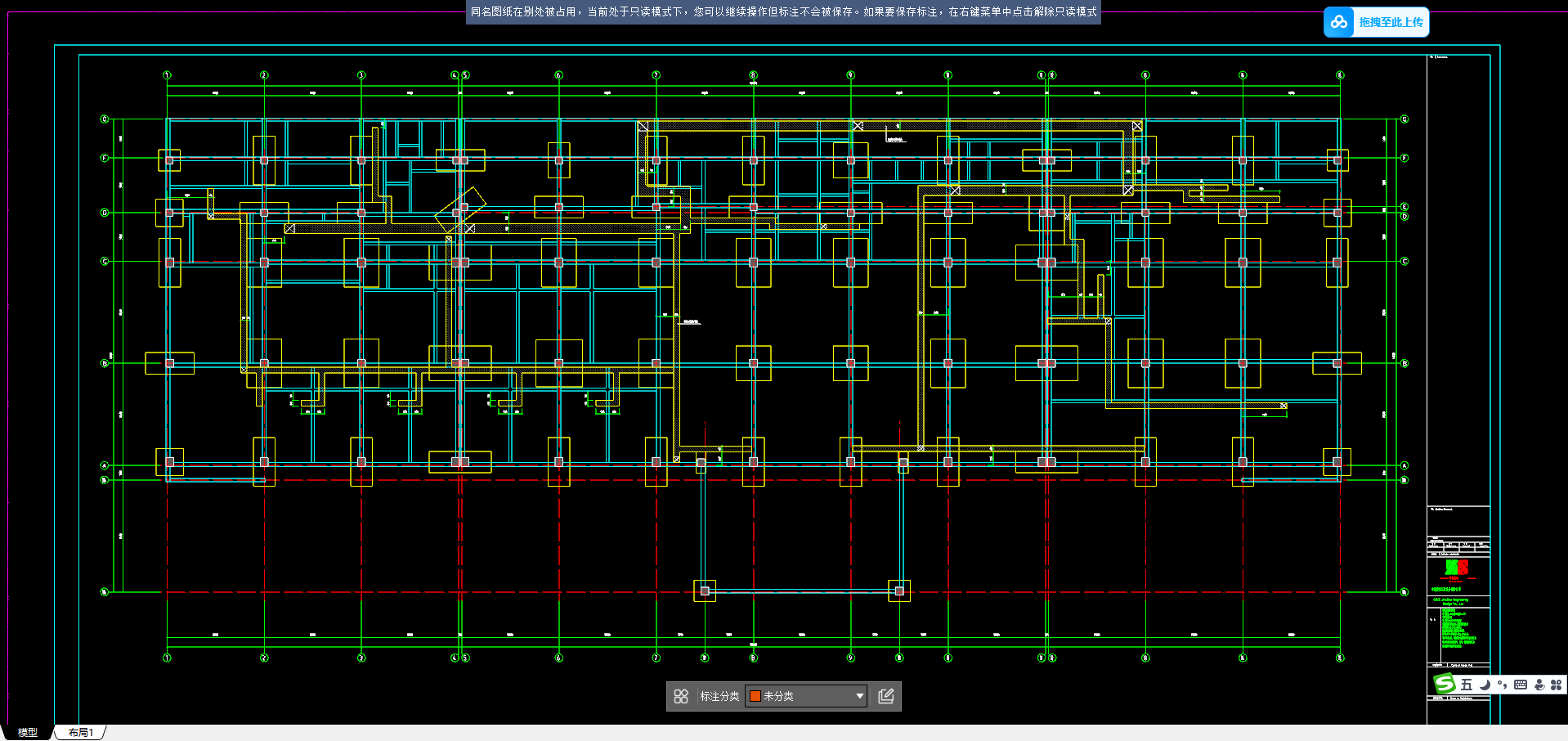

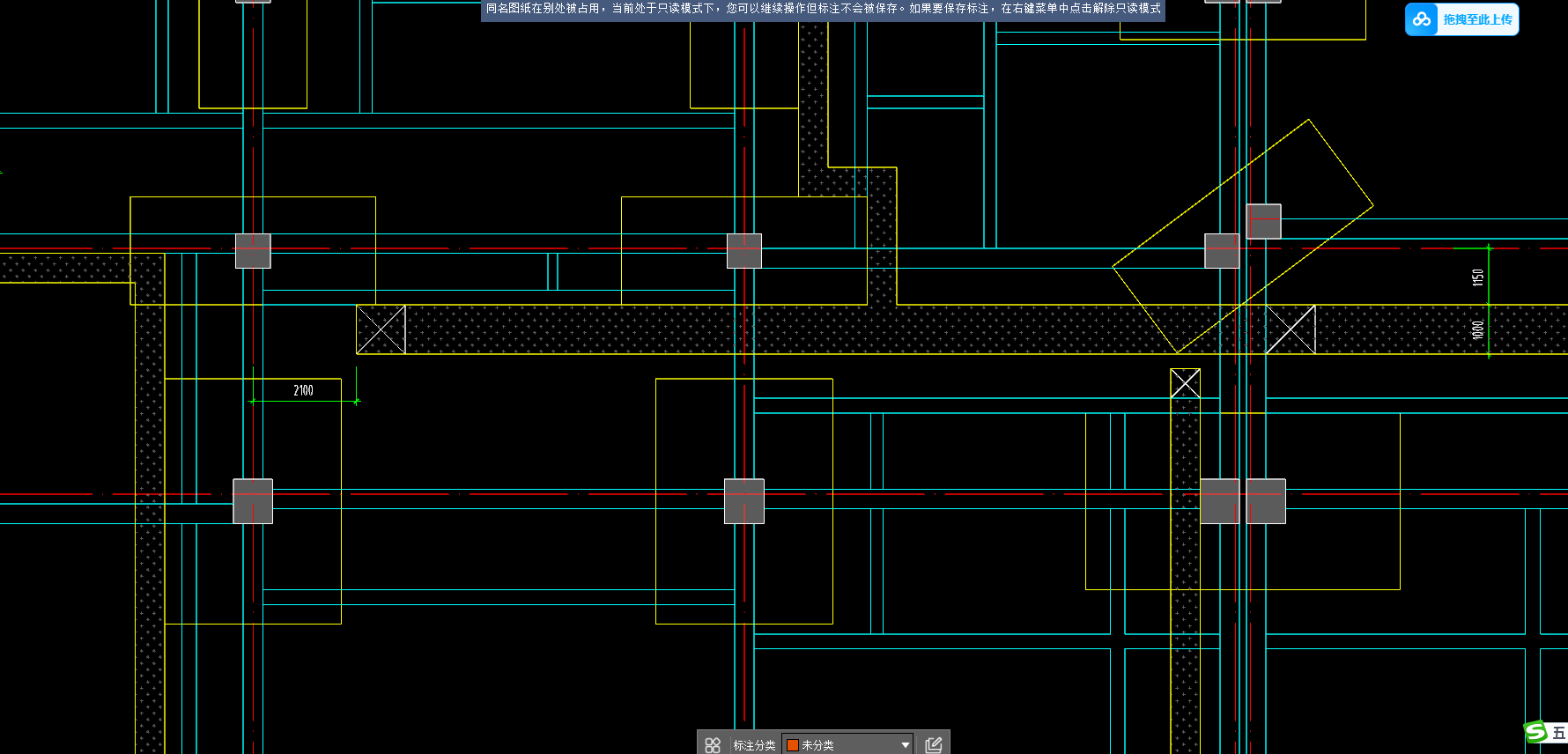

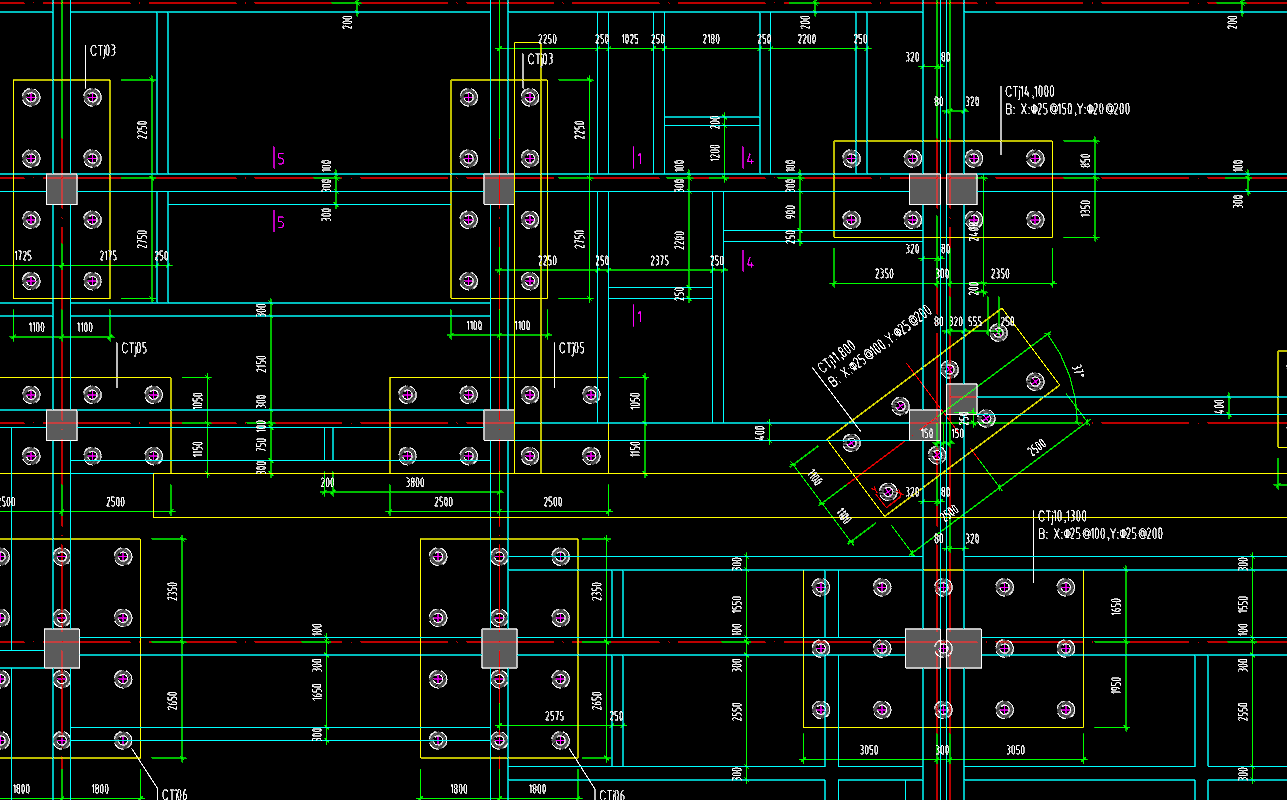

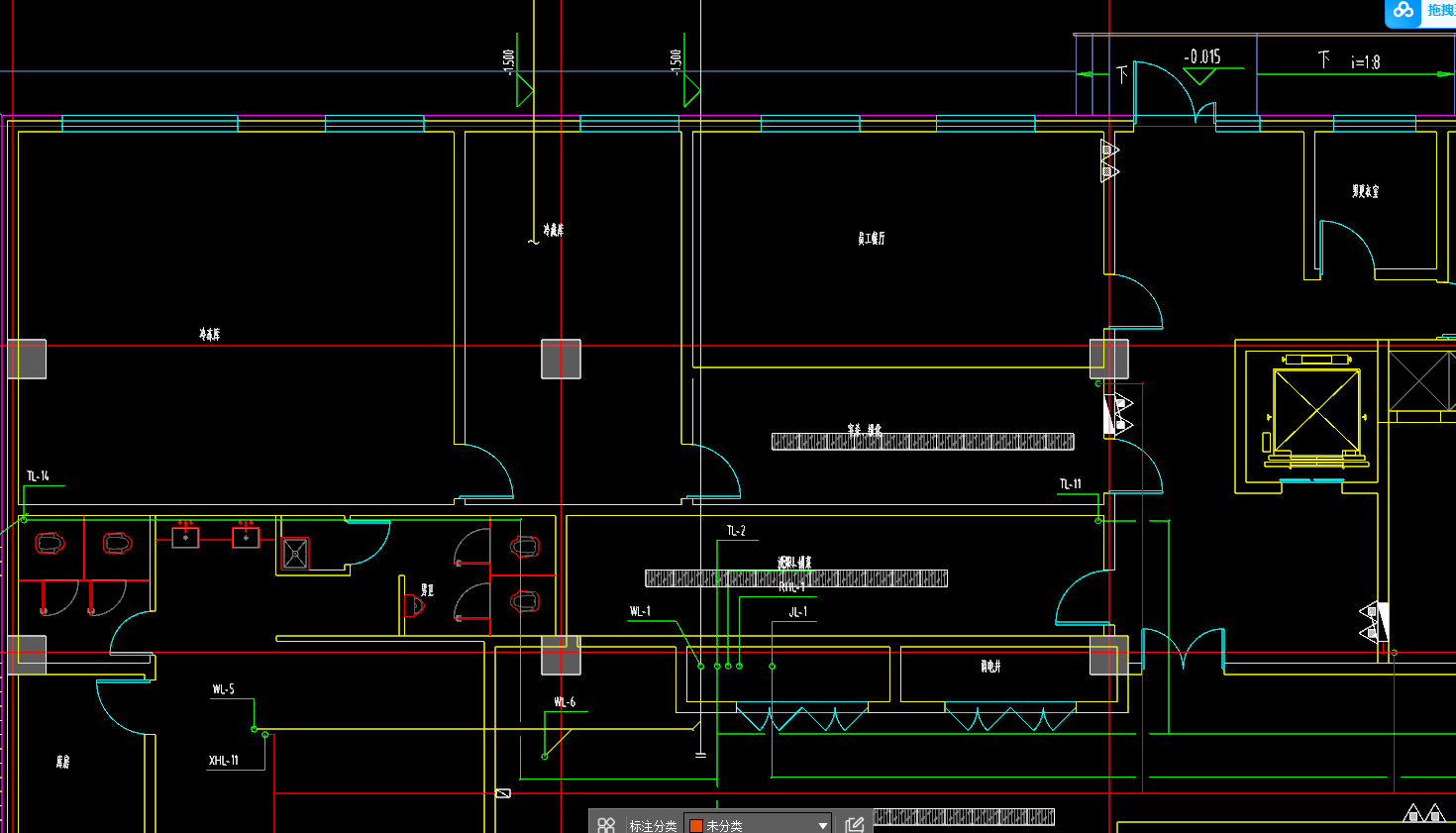

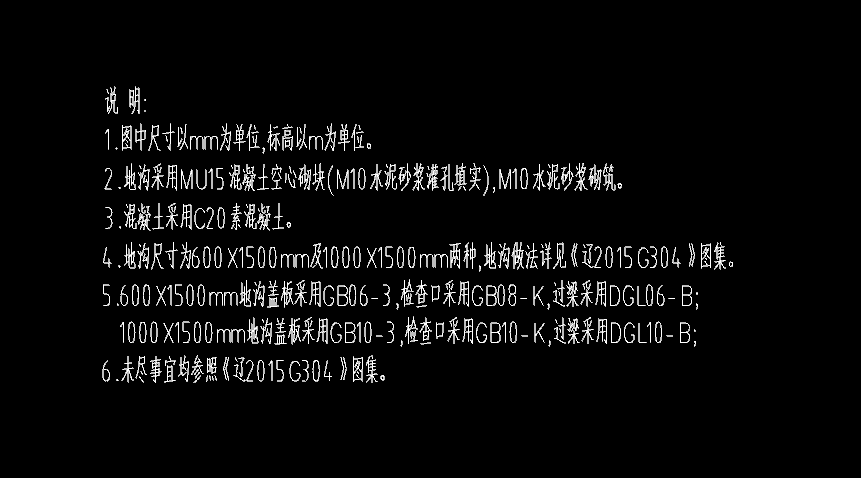

问题1、地沟图纸没有标高，也没剖面图就给个图集，但看了下水图的给排水进户是-1.5，可是地沟的周围基础梁顶标高是-0.3高是900，承台顶又是-0.5高1600，这地沟走向到处顶啊是，是需要怎么理解啊这个

问题2、图纸上标的尺寸是地沟净宽吗。

---

解答网友：小老百姓

铂金专家

地沟遇基础梁应该预留套管

解答网友：小野猫

铂金专家

问题1、地沟盖板同地面结构标高。问题2、图纸上标的尺寸是地沟净宽
